Puis-je exporter des diagrammes PlantUML ? Guide complet des formats et des méthodes

Oui, vous pouvez facilement exporter des diagrammes PlantUML vers une variété de formats d’image et de documents standard. Que vous génériez des schémas d’architecture, des diagrammes de séquence ou des modèles de cas d’utilisation en utilisant “Diagramme en tant que code”, faire passer vos visuels des scripts textuels vers des présentations ou de la documentation est un flux de travail standard. Cependant, gérer les dépendances Java locales, les configurations Graphviz et les outils en ligne de commande peut créer une friction inutile. Ce guide couvre tout ce que vous devez savoir sur les formats d’export, les limitations traditionnelles et comment les outils en ligne modernes comme un éditeur dédié “Éditeur PlantUML” simplifie l’ensemble du processus.”

Comprendre les capacités d’export de PlantUML

L’exportation de scripts PlantUML consiste à transformer des définitions en texte brut en mises en page graphiques structurées qui peuvent être intégrées dans des applications externes, des wikis ou des rapports.

Formats d’export natifs (SVG, PNG et PDF)

PlantUML prend nativement en charge plusieurs formats de rendu et d’export pour répondre à différents besoins professionnels :

• SVG (Graphique vectoriel évolutif) :Idéal pour la publication web et la documentation technique à fort zoom car les vecteurs s’agrandissent à l’infini sans perte de résolution.
• PNG (Graphique réseau portable) :Un format d’image matricielle standard largement compatible avec les applications de messagerie, les documents de bureau standards et les fichiers README Markdown.
• PDF / EPS :Souvent utilisé pour les mises en page d’impression, les articles académiques et les livres de spécifications architecturales formelles.

Limitations des flux de travail d’export traditionnels

Bien que les outils en ligne de commande natifs de PlantUML et les plugins IDE locaux puissent exporter ces formats, ils souffrent souvent de barrières de configuration :

• Dépendance à l’environnement :La génération locale nécessite généralement de maintenir un environnement d’exécution Java fonctionnel et d’installer les binaires Graphviz.
• Incohérences de version :Les mises à jour des plugins locaux peuvent rompre la cohérence du rendu entre les membres de l’équipe.
• Absence de retour instantané :Le débogage des erreurs de syntaxe lors de l’exportation nécessite de passer constamment d’un terminal de texte brut à des aperçus rendus.

Comment exporter des diagrammes PlantUML en utilisant des éditeurs de code modernes

Les plateformes modernes de diagramme en tant que code basées sur le navigateur éliminent la configuration de l’environnement local, permettant aux équipes de coller du code, d’apercevoir les modifications instantanément et d’exporter les résultats en un seul clic.

Processus d’export étape par étape dans Visual Paradigm VPasCode

En utilisant une plateforme simplifiée comme “Visual Paradigm VPasCode”évite entièrement les tracas de configuration. Voici comment vous pouvez rendre et exporter vos fichiers instantanément :

1. Accédez à l’éditeur en ligne gratuit éditeur VPasCode.
2. Collez votre code PlantUML brut dans l’éditeur. La plateforme propose une détection automatique du format, ce qui signifie que vous n’avez pas besoin de sélectionner manuellement la syntaxe de votre langage.
3. Visualisez la mise à jour de votre diagramme instantanément via le aperçu en temps réelmoteur.

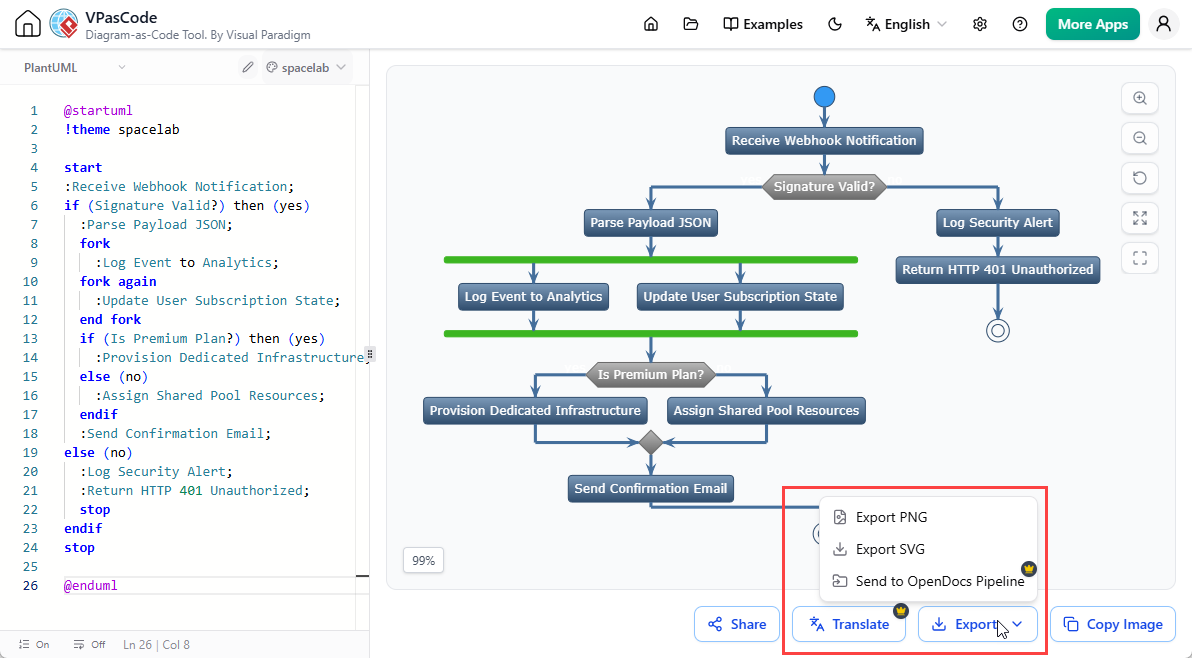

4. Cliquez sur l’option d’exportation pour télécharger instantanément votre diagramme propre sous forme de vecteur SVG évolutif ou d’image PNG haute résolution.



Automatisation et partage des exports via des URL et des codes QR

Au-delà des téléchargements de fichiers traditionnels, les éditeurs web modernes vous permettent de partager des états visuels instantanément sans exporter de fichiers statiques. VPasCode vous permet de générer directement des URL partageableset des codes QR dynamiques, permettant aux parties prenantes de visualiser ou de forker des diagrammes instantanément via des navigateurs web ou des appareils mobiles.

Flux de travail avancés d’exportation et de documentation

Les pipelines de documentation professionnels exigent plus que de simples téléchargements d’images rapides ; ils nécessitent une netteté de mise en page et une intégration étroite avec les plateformes d’écriture technique.

Maintenir une haute résolution pour les présentations et l’impression

Lorsqu’on intègre des diagrammes dans des présentations exécutives ou des brochures marketing, la pixellisation nuit au professionnalisme. En s’en tenant à des exports SVG basés sur des vecteurs, on garantit que les lignes, les étiquettes de texte et les points de connexion restent parfaitement nets, quelle que soit l’échelle d’affichage ou le format d’impression.

Intégration de diagrammes dans la documentation technique avec OpenDocs

Pour les équipes d’ingénierie qui étendent leurs efforts de documentation, le déplacement manuel de fichiers d’un rendu vers une wiki crée une charge administrative. Les fonctionnalités premium au sein de Visual Paradigm permettent aux équipes d’envoyer des diagrammes de code rendus directement dans Visual Paradigm OpenDocs, construisant des manuels techniques cohérents et vivants directement à partir de votre base de code.

Besoins d’exportation	Méthode CLI traditionnelle	Méthode Visual Paradigm VPasCode
Exigence d’installation	Nécessite l’installation locale de Java et Graphviz	Zéro installation ; entièrement basé sur le navigateur
Prise en charge des formats	Configurable via des drapeaux de commande	Détection automatique pour PlantUML, Mermaid, D2 et plus
Partage	Transfert manuel de fichiers par e-mail ou lecteur partagé	Liens partageables instantanés et codes QR
Pipeline de documentation	Exportation manuelle et intégration de fichiers	Intégration directe avec OpenDocs
