Posso Exportar Diagramas PlantUML? Guia Completo de Formatos & Métodos

Sim, você pode facilmente exportar diagramas PlantUML para uma variedade de formatos padrão de imagem e documento. Seja você estiver gerando plantas de arquitetura, diagramas de sequência ou modelos de casos de uso usando “Diagrama como Código”“, colocar suas visualizações fora de scripts de texto e em apresentações ou documentação é um fluxo de trabalho padrão. No entanto, lidar com dependências locais do Java, configurações do Graphviz e ferramentas de linha de comando pode criar atritos desnecessários. Este guia cobre tudo o que você precisa saber sobre formatos de exportação, limitações tradicionais e como ferramentas online modernas, como um editor dedicado “Editor PlantUML”” agiliza todo o processo.”

Compreendendo as Capacidades de Exportação do PlantUML

Exportar scripts PlantUML envolve transformar definições em texto puro em layouts gráficos estruturados que podem ser incorporados em aplicativos externos, wikis ou relatórios.

Formatos de Exportação Nativos (SVG, PNG e PDF)

O PlantUML suporta nativamente múltiplos formatos de saída de renderização e exportação para atender a diferentes requisitos profissionais:

• SVG (Gráficos Vetoriais Escaláveis):Ideal para publicação na web e documentação técnica com alto zoom, pois os vetores escalam infinitamente sem perder resolução.
• PNG (Gráficos de Rede Portáteis):Um formato de imagem raster padrão amplamente compatível com aplicativos de chat, documentos de escritório padrão e readmes em Markdown.
• PDF / EPS:Frequentemente utilizado para layouts de impressão, artigos acadêmicos e livros formais de especificação arquitetônica.

Limitações dos Fluxos de Trabalho de Exportação Tradicionais

Embora as ferramentas de linha de comando nativas do PlantUML e os plugins locais de IDE possam exportar esses formatos, eles frequentemente sofrem com barreiras de configuração:

• Dependência do Ambiente:A geração local geralmente requer manter um tempo de execução Java funcional e instalar binários do Graphviz.
• Discrepâncias de Versão:Atualizações de plugins locais podem quebrar a consistência de renderização entre os membros da equipe.
• Falta de Feedback Imediato:A solução de problemas de erros de sintaxe durante a exportação exige saltos constantes entre terminais de texto bruto e visualizações renderizadas.

Como Exportar Diagramas PlantUML Usando Editores de Código Modernos

Plataformas modernas de diagrama como código baseadas em navegador eliminam a configuração do ambiente local, permitindo que as equipes cole código, visualizem alterações instantaneamente e exportem saídas com um único clique.

Processo de Exportação Passo a Passo no Visual Paradigm VPasCode

Usar uma plataforma simplificada como “Visual Paradigm VPasCode”” contorna completamente as dificuldades de configuração. Aqui está como você pode renderizar e exportar seus arquivos instantaneamente:

1. Navegue para o editor online gratuito editor VPasCode.
2. Cole seu código bruto do PlantUML no editor. A plataforma possui detecção automática de formato, o que significa que você não precisa selecionar manualmente a sintaxe da sua linguagem.
3. Visualize a atualização do seu diagrama instantaneamente por meio do pré-visualização em tempo realmotor.

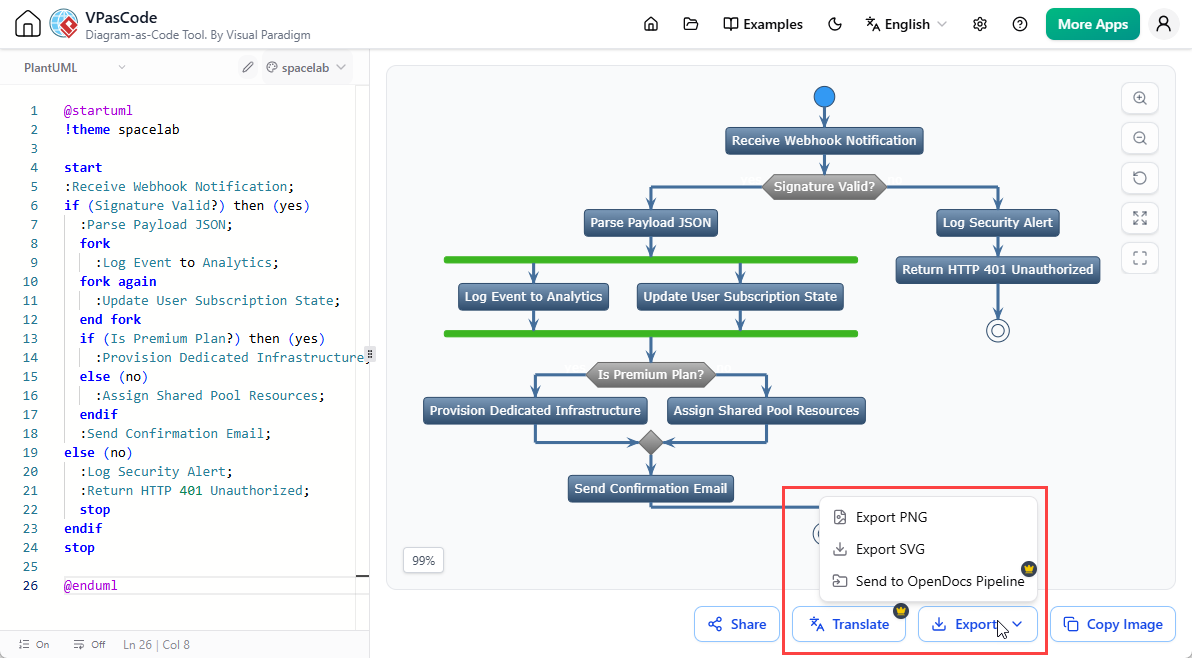

4. Clique na opção de exportação para baixar instantaneamente seu diagrama limpo como um vetor escalonável SVG ou uma imagem PNG de alta resolução.



Automação e Compartilhamento de Exportações por meio de URLs e Códigos QR

Além dos downloads tradicionais de arquivos, editores web modernos permitem que você compartilhe estados visuais instantaneamente sem exportar arquivos estáticos. O VPasCode permite que você gere diretamente URLs compartilháveis e códigos QR dinâmicos, permitindo que as partes interessadas visualizem ou bifurquem diagramas instantaneamente por meio de navegadores web ou dispositivos móveis.

Fluxos de Trabalho Avançados de Exportação e Documentação

Pipelines de documentação profissional exigem mais do que apenas downloads rápidos de imagens; elas requerem nitidez de layout e integração estreita com plataformas de escrita técnica.

Manutenção de Alta Resolução para Apresentações e Impressão

Ao incorporar diagramas em apresentações executivas ou brochuras de marketing, a pixelização arruína a profissionalidade. Ao manter-se com exportações baseadas em vetor SVGgarante que linhas, rótulos de texto e pontos de conexão permaneçam nítidos, independentemente do dimensionamento da tela ou do tamanho de impressão.

Incorporação de Diagramas na Documentação Técnica com OpenDocs

Para equipes de engenharia que estão ampliando seus esforços de documentação, mover arquivos manualmente de um renderizador para uma wiki cria sobrecarga administrativa. Recursos premium dentro do Visual Paradigm permitem que as equipes enviem diagramas de código renderizados diretamente para Visual Paradigm OpenDocs, criando manuais técnicos coesos e dinâmicos diretamente a partir da sua base de código.

Necessidade de Exportação	Método Tradicional de CLI	Método Visual Paradigm VPasCode
Requisito de Configuração	Requer instalação local do Java e do Graphviz	Instalação zero; totalmente baseado no navegador
Suporte a Formatos	Configurável por meio de flags de comando	Detecção automática para PlantUML, Mermaid, D2 e mais
Compartilhamento	Transferência manual de arquivos por e-mail ou unidade compartilhada	Links compartilháveis instantâneos e códigos QR
Pipeline de Documentação	Exportação manual e incorporação de arquivos	Integração direta com o OpenDocs
