適切なコードベース図描画（DaC）ツールの選択は、チームのアーキテクチャの複雑さ、ドキュメントスタック、および望むレンダリング体験に大きく依存します。一方で、PlantUMLは複雑な技術モデリングにおける業界の支配的な標準であり続けていますが、Mermaid、D2、Graphviz などの代替ドメイン固有言語（DSL）も大きな注目を集めています。最新の、無料の PlantUML エディタを使用することで、従来のセットアップにおける摩擦を大幅に解消し、異なるプロジェクト間でのテキストベースのモデリングをシームレスに実現できます。
1. はじめに：コードベース図描画（DaC）への移行
コードベース図描画（DaC）は、手動の視覚的なドラッグ＆ドロップエディタではなく、プレーンテキストスクリプトを使用してソフトウェアアーキテクチャ、データフロー、システム設計を定義する実践です。
テキストベースの図描画は、エンジニアリングチームに以下の3つの主要な利点を提供します：
- バージョン管理：図ファイルをソースコードと共に Git リポジトリに直接保存し、明確な改訂追跡を可能にします。
- 自動化された CI/CD パイプライン：ビルドプロセス中にプログラム的に更新されたアーキテクチャドキュメントをレンダリングします。
- 開発者の効率：手動でボックスや矢印を合わせるために時間を浪費することなく、キーボードから手を離さずに作業を継続できます。
2. PlantUML の強みと核心的な制限
PlantUML は、表現力豊かな構文を使用して、テキスト記述を正式な構造的および行動的図に変換するオープンソースツールです。
2.1 PlantUML が特に優れている点：表現力豊かな UML と深いモデリング機能
基本的なフローチャート構文エンジンとは異なり、PlantUML は複雑なエンタープライズシステム全体にわたる広範な構造的モデリングをネイティブにサポートしています：
- 包括的な図のタイプ：ArchiMate、C4 モデル、シーケンス、クラス、コンポーネント、デプロイメント、アクティビティ、ステート、タイミング、ERD、WBS、ガント、マインドマップをネイティブにサポートしています。
- 高度な構造的関係：インターフェース実装、多オブジェクト継承、コンポーネントのステレオタイプ化、および深いアーキテクチャのスコーピングに対する精密な制御が可能です。
2.2 摩擦のポイント：複雑なセットアップ、構文エラー、およびレンダリングのオーバーヘッド
その力にもかかわらず、従来の PlantUML の採用では特定の技術的な障壁に直面することがよくあります：
- 環境のオーバーヘッド：標準的なローカルレンダリングには、Java ランタイム環境（JRE）と Graphviz の依存関係のインストールと設定が必要です。
- 難解なエラー：括弧が一つ欠けるだけで、イライラするレイアウトの失敗や、役に立たないコンパイルエラーのトレースが発生することがあります。
- スタイリングとメンテナンス:手動の skinparam 上書きやカスタムテーマがない場合、デフォルトのスタイリングは古びて見えることがあります。
3. PlantUML と人気のある代替手段との比較：比較マトリックス
ワークフローに PlantUML が適しているかを評価するには、他の主要なテキストから図を作成する DSL と直接比較して検討してください。
| 機能 / パラメータ | PlantUML | Mermaid | D2 | Graphviz (DOT) |
|---|---|---|---|---|
| 主な焦点 | 包括的な UML およびソフトウェアアーキテクチャ | 軽量なウェブドキュメンテーションとフローチャート | 最新のソフトウェアアーキテクチャと自動レイアウト | ネットワークグラフと複雑なノードツリー |
| 構文の複雑さ | 中程度から高い | 低い（初心者向け） | 中程度 | 高い |
| ネイティブプラットフォーム統合 | プラグイン/サーバーまたはエンジンが必要 | ネイティブ Markdown レンダラー（GitHub/GitLab） | スタンドアロン CLI / API | コマンドラインエンジン |
| エコシステムとモデリングの深さ | 極めて高い（C4、ArchiMate、標準 UML） | 中程度（基本図とフローチャート） | 成長中（最新のエンジン） | 高い（グラフ中心） |
3.1 PlantUML と Mermaid の比較：構文の簡潔さ versus アーキテクチャの深さ
Mermaidその最小限の構文により、GitHub や Notion 内のシンプルなインラインドキュメント作成に優れています。しかし、複雑なエンタープライズ C4 モデルや状態機械を構築する際には、PlantUML ははるかに優れたモデリング精度、広範な関係定義、および深いコンポーネントのカスタマイズ性を提供します。
3.2 PlantUML vs. D2 & Graphviz: レイアウト制御とモダンなビジュアル
Graphvizは、大規模なネットワークグラフに対して生来の数学的なレイアウト能力を提供しますが、一方でD2は、箱出しのまま洗練されたモダンなビジュアル出力を提供します。PlantUML は、内部で Graphviz エンジンを活用しつつ、ソフトウェアアーキテクトに適したより高レベルでソフトウェア指向の抽象化を提供することで、バランスの取れたアプローチを実現しています。
4. 見落とされがちなボトルネック：構文 DSL の切り替えが常に解決策ではない理由
チームはドキュメント作成の摩擦に直面した際、頻繁に構文言語の切り替えを議論しますが、実際の問題は言語そのものではなく、エディタやツールチェーンにあることがほとんどです。
4.1 断片化されたツールと DSL ロックイン
チーム内の異なる開発者はしばしば異なるフォーマットを好みます：あるエンジニアは PlantUML のシーケンス図を書き、別のエンジニアは Mermaid のフローチャートを作成し、データチームは Graphviz や SQL スキーマスクリプトを使用します。単一の言語を強制することは、しばしば生産性を阻害します。
4.2 真の生産性阻害要因：構文デバッグとコラボレーションの障壁
コードベースの図を作成する際、エンジニアリングの速度は以下の 2 つの具体的なボトルネックによって阻害されます：
- 長いスクリプト全体にわたる構文のタイプミスデバッグ。
- 非技術的な利害関係者やプロダクトマネージャーと共有するために、スクリプトをエクスポート可能な形式（PNG/SVG）に変換すること。
5. ハイブリッドソリューション：ゼロ設定のクラウドレンダリングを活用したマルチ DSL サポート
チームを単一の構文に制限するのではなく、現代のアーキテクチャは、柔軟なマルチ DSL ウェブワークスペースから最も恩恵を受けます。
5.1 VPasCode による即時レンダリングと自動フォーマット検出

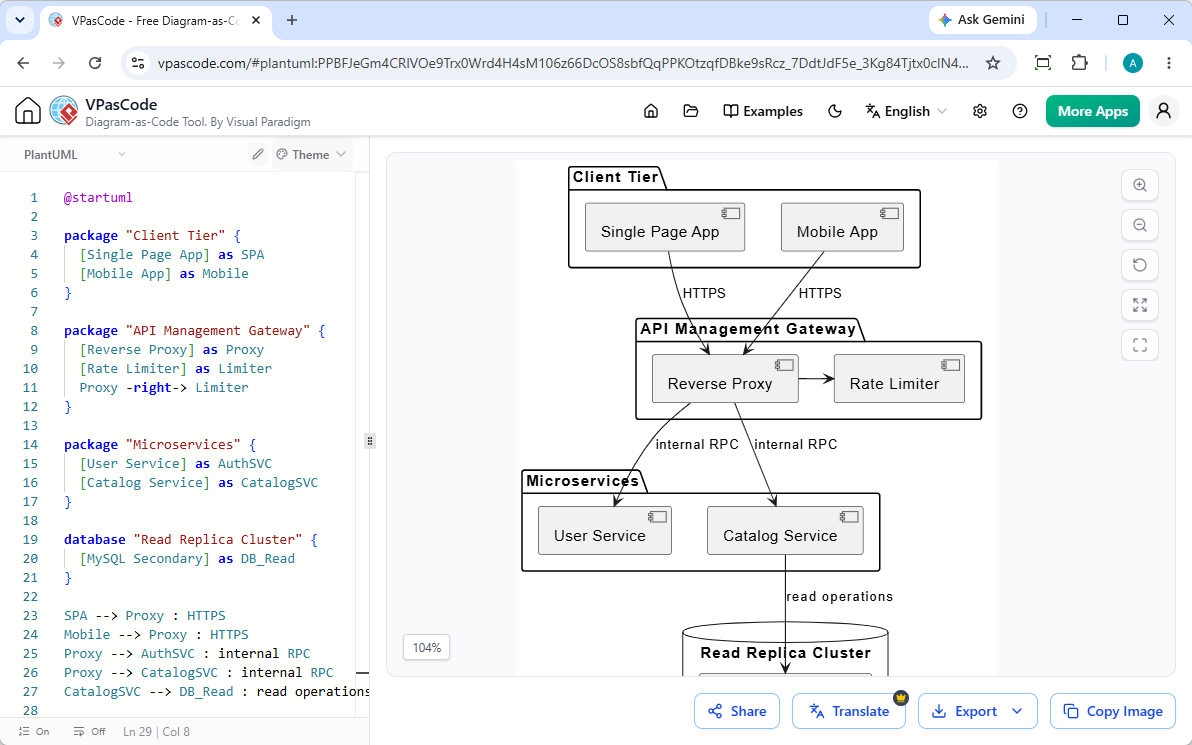

Visual Paradigm VPasCodeは、堅牢な無料の PlantUML ツールおよび多言語エンジンであり、ローカルでの Java や Graphviz のセットアップ要件を完全に排除します。スクリプトをエディタに直接貼り付けるだけで、VPasCode はコードが PlantUML、Mermaid、D2、Graphviz、または ECharts のいずれかを自動的に検出し、手動での切り替えなしで即座にライブのビジュアルプレビューをレンダリングします。
5.2 AI 搭載の構文エラー修正とコード差分
構文エラーによってレンダリングが失敗した場合、VPasCode は組み込みの AI 支援によりトラブルシューティングを簡素化します：
- AI による修正：ワンクリックで壊れた PlantUML または Mermaid の構文を自動的に検出および修復します。
- 透明なコード差分：元のコードと修正後のコードを並べて比較し、構文の調整内容を即座に理解できます。
5.3 多言語ローカライゼーションと OpenDocs 統合
グローバルなエンタープライズチームをサポートするため、VPasCode はネイティブ AI 翻訳を提供し、開発者がエディタ内で直接図のラベルを複数の言語に翻訳できるようにします。完成した図は、高解像度のベクター SVG としてシームレスにエクスポートしたり、軽量な URL/QR コードを通じて共有したり、エンタープライズドキュメント管理のために Visual Paradigm OpenDocs に直接公開したりできます。
6. チームに最適な図面ツールを選ぶ方法
PlantUML は、包括的なアーキテクチャ設計、複雑な UML 仕様、および C4 システムモデリングにおいて、依然として最良の選択肢です。ローカルコンパイラの設定に時間を費やしたり、構文の移行を強要したりするのではなく、”のような強力なオンラインワークスペースを利用しましょうVPasCode” は、すべての技術的な図面作成ニーズに対して、即時のゼロ設定レンダリング、マルチ DSL の柔軟性、および AI 駆動の構文修復を提供します。
VPasCode を今すぐお試しください： https://www.vpascode.com/editor/
