Việc lựa chọn công cụ vẽ biểu đồ dưới dạng mã (DaC) phù hợp phụ thuộc rất lớn vào độ phức tạp kiến trúc của nhóm, bộ công cụ tài liệu và trải nghiệm render mong muốn. Trong khi PlantUMLvẫn là tiêu chuẩn công nghiệp thống trị cho việc mô hình hóa kỹ thuật phức tạp, các ngôn ngữ đặc thù miền (DSL) thay thế như Mermaid, D2 và Graphviz đã đạt được sự phổ biến đáng kể. Việc sử dụng một trình chỉnh sửa PlantUML hiện đại, trình chỉnh sửa PlantUML miễn phícó thể giải quyết đáng kể các rào cản trong quy trình cài đặt truyền thống, giúp việc mô hình hóa dựa trên văn bản trở nên liền mạch trên các dự án khác nhau.
1. Giới thiệu: Sự chuyển dịch sang Vẽ biểu đồ dưới dạng mã (DaC)
Vẽ biểu đồ dưới dạng mã (DaC)là phương pháp định nghĩa kiến trúc phần mềm, luồng dữ liệu và thiết kế hệ thống bằng các kịch bản văn bản thuần túy thay vì các trình chỉnh sửa kéo thả trực quan thủ công.
Việc vẽ biểu đồ dựa trên văn bản mang lại ba lợi ích chính cho các nhóm kỹ thuật:
- Kiểm soát phiên bản:Lưu trữ các tệp biểu đồ trực tiếp trong kho lưu trữ Git bên cạnh mã nguồn để theo dõi các phiên bản rõ ràng.
- Quy trình CI/CD tự động:Tự động render tài liệu kiến trúc đã cập nhật trong quá trình xây dựng.
- Hiệu suất của nhà phát triển:Giữ tay trên bàn phím mà không lãng phí hàng giờ để căn chỉnh các hộp và mũi tên thủ công.
2. Điểm mạnh và Hạn chế cốt lõi của PlantUML
PlantUML là một công cụ mã nguồn mở biến các mô tả văn bản thành các biểu đồ cấu trúc và hành vi chính thức bằng cú pháp giàu tính biểu cảm.
2.1 Điểm mạnh của PlantUML: UML biểu cảm và Khả năng mô hình hóa sâu
Khác với các công cụ cú pháp sơ đồ luồng cơ bản, PlantUML hỗ trợ native việc mô hình hóa cấu trúc mở rộng trên các hệ thống doanh nghiệp phức tạp:
- Các loại biểu đồ toàn diện:Hỗ trợ native cho ArchiMate, Mô hình C4, Chuỗi, Lớp, Thành phần, Triển khai, Hoạt động, Trạng thái, Thời gian, ERD, WBS, Gantt và Bản đồ tư duy.
- Các mối quan hệ cấu trúc nâng cao:Kiểm soát chính xác việc triển khai giao diện, kế thừa đa đối tượng, định hình thành phần và phạm vi kiến trúc sâu.
2.2 Các điểm gây cản trở: Cài đặt phức tạp, lỗi cú pháp và chi phí render
Mặc dù có sức mạnh, việc áp dụng PlantUML truyền thống thường gặp phải các rào cản kỹ thuật cụ thể:
- Chi phí môi trường:Việc render cục bộ tiêu chuẩn yêu cầu cài đặt và cấu hình Môi trường chạy Java (JRE) và các phụ thuộc Graphviz.
- Lỗi khó hiểu:Chỉ một dấu ngoặc bị thiếu cũng có thể dẫn đến các lỗi bố cục gây thất vọng hoặc các vết lỗi biên dịch không hữu ích.
- Trình bày & Bảo trì:Trình bày mặc định có thể trông lỗi thời nếu không có các ghi đè thủ công cho skinparam hoặc các chủ đề tùy chỉnh.
3. PlantUML so với các giải pháp thay thế phổ biến: Ma trận so sánh
Để đánh giá xem PlantUML có phù hợp hơn cho quy trình làm việc của bạn hay không, hãy xem xét cách nó so sánh trực tiếp với các ngôn ngữ DSL tạo biểu đồ từ văn bản hàng đầu khác:
| Tính năng / Tham số | PlantUML | Mermaid | D2 | Graphviz (DOT) |
|---|---|---|---|---|
| Trọng tâm chính | UML toàn diện & Kiến trúc phần mềm | Tài liệu web nhẹ & Sơ đồ quy trình | Kiến trúc phần mềm hiện đại & Tự động bố trí | Biểu đồ mạng & Cây nút phức tạp |
| Độ phức tạp cú pháp | Trung bình đến Cao | Thấp (Thân thiện với người mới) | Trung bình | Cao |
| Tích hợp nền tảng gốc | Yêu cầu Plugin/Server hoặc Công cụ | Trình hiển thị Markdown gốc (GitHub/GitLab) | CLI/API độc lập | Công cụ dòng lệnh |
| Hệ sinh thái & Độ sâu mô hình hóa | Rất cao (C4, ArchiMate, UML tiêu chuẩn) | Trung bình (Biểu đồ cơ bản & Sơ đồ quy trình) | Đang phát triển (Công cụ hiện đại) | Cao (Tập trung vào đồ thị) |
3.1 PlantUML so với Mermaid: Sự đơn giản cú pháp so với độ sâu kiến trúc
Mermaid xuất sắc trong việc tạo tài liệu đơn giản trực tiếp trong GitHub hoặc Notion nhờ cú pháp tối giản. Tuy nhiên, khi xây dựng các mô hình C4 doanh nghiệp phức tạp hoặc máy trạng thái, PlantUML cung cấp độ chính xác mô hình vượt trội hơn đáng kể, các định nghĩa quan hệ rộng rãi và khả năng tùy chỉnh thành phần sâu hơn.
3.2 PlantUML so với D2 & Graphviz: Kiểm soát bố cục và hình ảnh hiện đại
Graphviz cung cấp sức mạnh bố cục toán học thuần túy cho các đồ thị mạng khổng lồ, trong khi D2 cung cấp đầu ra hình ảnh hiện đại, tinh tế ngay từ khi bắt đầu. PlantUML đạt được sự cân bằng bằng cách tận dụng các công cụ Graphviz bên trong trong khi cung cấp các trừu tượng hóa cấp cao hơn, định hướng phần mềm, phù hợp với các kiến trúc sư phần mềm.
4. Nút cổ họng tiềm ẩn: Tại sao chuyển đổi ngôn ngữ DSL cú pháp không phải lúc nào cũng là giải pháp
Các nhóm thường tranh luận về việc chuyển đổi ngôn ngữ cú pháp khi gặp khó khăn trong tài liệu hóa, nhưng vấn đề thực sự thường nằm ở trình soạn thảo và chuỗi công cụ chứ không phải bản thân ngôn ngữ.
4.1 Công cụ phân mảnh và bị khóa vào DSL
Các nhà phát triển khác nhau trong một nhóm thường ưa chuộng các định dạng khác nhau: một kỹ sư viết biểu đồ chuỗi PlantUML, một người khác phác thảo sơ đồ luồng Mermaid, và một nhóm dữ liệu sử dụng Graphviz hoặc kịch bản lược đồ SQL. Việc ép buộc sử dụng một ngôn ngữ duy nhất thường kìm hãm năng suất.
4.2 Kẻ giết chết năng suất thực sự: gỡ lỗi cú pháp và rào cản hợp tác
Khi làm việc với các biểu đồ dựa trên mã, tốc độ kỹ thuật bị nghẽn bởi hai nút cổ họng cụ thể:
- Gỡ lỗi các lỗi chính tả cú pháp trên các kịch bản dài.
- Chuyển đổi các kịch bản sang các định dạng có thể xuất (PNG/SVG) để chia sẻ với các bên liên quan phi kỹ thuật hoặc quản lý sản phẩm.
5. Giải pháp lai: Tận dụng hỗ trợ đa DSL với việc hiển thị đám mây không cần cài đặt
Thay vì giới hạn nhóm của bạn chỉ với một cú pháp, các kiến trúc hiện đại được hưởng lợi nhiều nhất từ một không gian làm việc web linh hoạt hỗ trợ đa DSL.
5.1 Hiển thị tức thì & phát hiện định dạng tự động với VPasCode

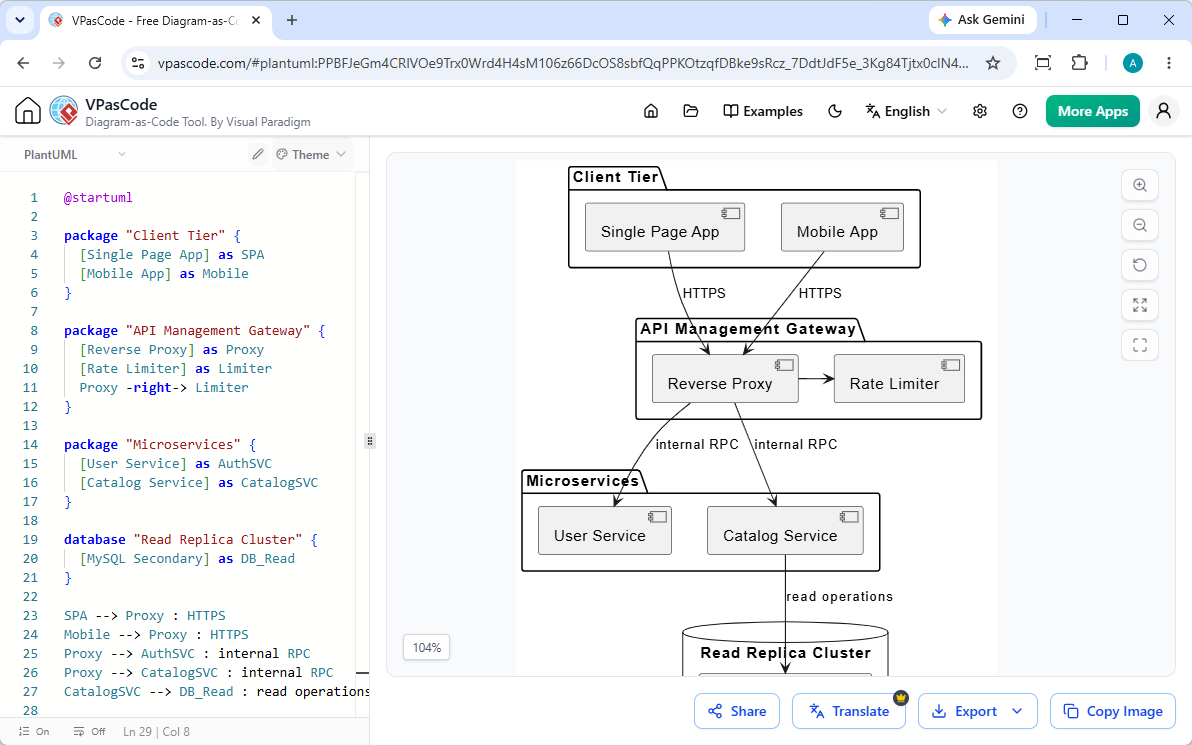

Visual Paradigm VPasCode đóng vai trò là một công cụ mạnh mẽ PlantUML miễn phí và động cơ đa ngôn ngữ loại bỏ hoàn toàn yêu cầu cài đặt Java hoặc Graphviz cục bộ. Bằng cách dán trực tiếp kịch bản vào trình soạn thảo, VPasCode tự động phát hiện xem mã của bạn là PlantUML, Mermaid, D2, Graphviz hay ECharts—hiển thị bản xem trước trực quan trực tiếp ngay lập tức mà không cần chuyển đổi thủ công.
5.2 Sửa lỗi cú pháp và so sánh mã dựa trên AI
Khi lỗi cú pháp làm gián đoạn việc hiển thị, VPasCode đơn giản hóa quy trình khắc phục sự cố với sự hỗ trợ AI tích hợp:
- Sửa lỗi bằng AI:Tự động phát hiện và sửa lỗi cú pháp PlantUML hoặc Mermaid bị hỏng chỉ với một cú nhấp chuột.
- So sánh mã minh bạch:So sánh mã gốc và mã đã sửa song song để hiểu ngay lập tức các điều chỉnh cú pháp.
5.3 Định vị đa ngôn ngữ và tích hợp OpenDocs
Để hỗ trợ các nhóm doanh nghiệp toàn cầu, VPasCode cung cấp dịch thuật AI bản địa, cho phép các nhà phát triển dịch nhãn biểu đồ sang nhiều ngôn ngữ trực tiếp trong trình soạn thảo. Các biểu đồ hoàn chỉnh có thể được xuất liền mạch dưới dạng SVG vector độ phân giải cao, chia sẻ qua URL/QR code nhẹ hoặc xuất bản trực tiếp vào Visual Paradigm OpenDocs để quản lý tài liệu doanh nghiệp.
6. Cách chọn công cụ biểu đồ phù hợp cho đội nhóm của bạn
PlantUML vẫn là lựa chọn vượt trội cho thiết kế kiến trúc toàn diện, các đặc tả UML phức tạp và mô hình hóa hệ thống C4. Thay vì dành thời gian để cấu hình các trình biên dịch cục bộ hoặc ép buộc chuyển đổi cú pháp, hãy sử dụng một không gian làm việc trực tuyến mạnh mẽ như VPasCodecung cấp khả năng hiển thị tức thì không cần cấu hình, tính linh hoạt đa DSL và sửa lỗi cú pháp dựa trên AI cho mọi nhu cầu vẽ biểu đồ kỹ thuật của bạn.
Hãy thử VPasCode ngay tại: https://www.vpascode.com/editor/
