Can PlantUML Generate Sequence Diagrams? (Syntax & Free Tool Guide)

Có, PlantUML có thể tạo biểu đồ trình tự một cách hiệu quả bằng cách sử dụng mã văn bản thuần đơn giản. Bằng cách chuyển đổi các kịch bản ngôn ngữ đặc thù miền (DSL) khai báo thành các mô hình trực quan, PlantUML cho phép các nhà phát triển và kiến trúc sư phần mềm tài liệu hóa các luồng tương tác phức tạp giữa các hệ thống mà không cần vẽ thủ công các hình dạng. Cho dù bạn đang tìm kiếm một quy trình làm việc đáng tin cậy hay đang tìm kiếm trình biên tập biểu đồ trình tự tốt nhất để tăng tốc tài liệu trực quan của bạn, hướng dẫn này bao gồm mọi thứ từ cú pháp cơ bản đến việc hiển thị theo thời gian thực được hỗ trợ bởi AI.

Câu trả lời nhanh & Một ví dụ cơ bản về biểu đồ trình tự PlantUML

PlantUML tạo biểu đồ trình tự bằng cách định nghĩa các đối tượng tham gia và việc truyền tin bằng các mũi tên đơn giản (ví dụ: -> cho các cuộc gọi đồng bộ và --> cho các tin phản hồi).

Dưới đây là một kịch bản PlantUML cơ bản minh họa luồng xác thực:

@startuml
actor User
participant "Web App" as App
database Database

User -> App: POST /login (thông tin đăng nhập)
App -> Database: Truy vấn bản ghi người dùng
Database --> App: Người dùng được tìm thấy & xác minh
App --> User: 200 OK (JWT Token)
@enduml

Cơ bản về cú pháp biểu đồ trình tự PlantUML

Các đối tượng tham gia & vai trò: Khai báo các thực thể bằng cách sử dụng actor, participant, boundary, control, entity, hoặc database.
Tin nhắn đồng bộ (->):Mũi tên liền biểu thị các lời gọi thực thi trực tiếp.
Tin nhắn bất đồng bộ và phản hồi (-->):Đường nét đứt biểu thị dữ liệu trả về hoặc tín hiệu bất đồng bộ.
Biệt danh (as):Rút gọn tên người tham gia dài thành các định danh ngắn (ví dụ: “participant "Payment Gateway Service" as PG).

Các tính năng nâng cao của PlantUML cho biểu đồ trình tự: Vòng lặp, điều kiện và logic song song

Các quy trình vi dịch vụ và API trong thực tế đòi hỏi các nhánh điều kiện, cơ chế thử lại và các hành động song song. PlantUML hỗ trợ sẵn các khung logic phức tạp trực tiếp trong văn bản.

Điều kiện: alt / else / end(Xử lý thanh toán thành công so với giao dịch bị từ chối)
Các nhánh tùy chọn: opt / end(Thực hiện các bước tùy chọn, như gửi thông báo qua email)
Vòng lặp: loop / end(Truy vấn điểm cuối API cho đến khi nhiệm vụ hoàn tất)
Thực thi song song: par / else / end(Kích hoạt nhiều dịch vụ nền cùng lúc)

Xây dựng cấu trúc cho các luồng vi dịch vụ và API phức tạp

Để hiển thị rõ ràng các cửa sổ xử lý đang hoạt động, hãy sử dụng activate và hủy kích hoạt (hoặc thêm “++ và -- vào các mục tiêu tin nhắn). Điều này làm rõ trực quan các chu kỳ thực thi và tránh nhầm lẫn trong các sơ đồ kiến trúc nhiều tầng.

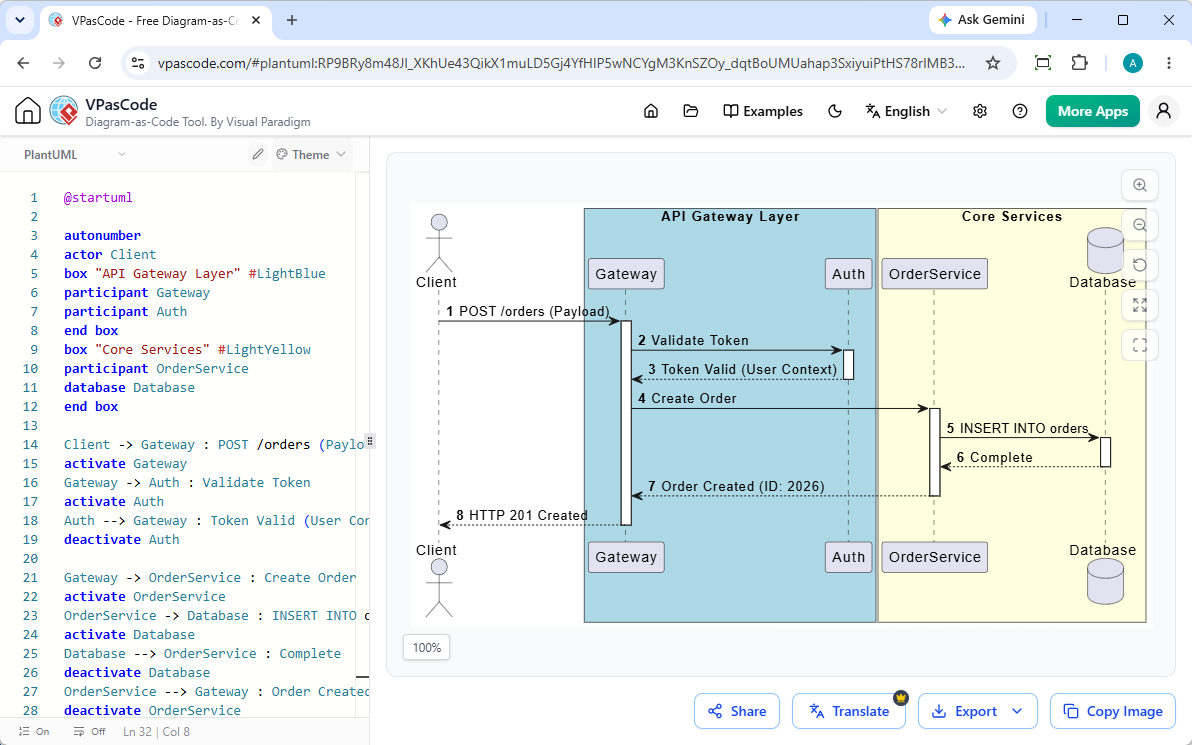

PlantUML Chỉnh sửa PlantUML trong VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
Client -> API: Yêu cầu đơn hàng
kích hoạt API
API -> Service: Xử lý thanh toán
kích hoạt Service
alt Thanh toán thành công
    Service --> API: Thanh toán đã xác minh
    API --> Client: Đơn hàng đã xác nhận
else Thanh toán thất bại
    Service --> API: Không đủ tiền
    API --> Client: Đơn hàng bị từ chối
end
hủy kích hoạt Service
hủy kích hoạt API
@enduml

Edit PlantUML in VPasCode

Chỉnh sửa PlantUML trong VPasCode

Các lỗi cú pháp PlantUML phổ biến (và cách khắc phục)

Khi viết cú pháp thủ công, các lỗi gõ nhỏ có thể ngăn biểu đồ được hiển thị. Các điểm ma sát điển hình bao gồm:

Các khối logic chưa đóng: Quên kết thúc một “alt, loop, hoặc “opt khối bằng “end.
Ký hiệu mũi tên không chính xác: Sử dụng độ dài mũi tên không hợp lệ hoặc ký tự không khớp (ví dụ: nhầm lẫn giữa “->> và ->).
Ký tự đặc biệt chưa được thoát: Bỏ qua dấu ngoặc kép xung quanh nhãn người tham gia chứa khoảng trắng hoặc ký tự không phải chữ số và chữ cái.

Xử lý sự cố và sửa lỗi cú pháp thời gian thực với AI

Thay vì phải tìm kiếm thủ công các dòng bị lỗi trong các tập lệnh dài, bạn có thể tối ưu hóa quy trình làm việc của mình bằng cách sử dụng Visual Paradigm VPasCode. Đóng vai trò là một công cụ chuyên biệt dành cho công cụ vẽ biểu đồ trình tự miễn phí, VPasCode tự động phát hiện định dạng mã của bạn và hiển thị các thay đổi theo thời gian thực. Nếu xảy ra lỗi cú pháp, tính năng tích hợp sẵn của nó là Sửa lỗi bằng AI sẽ sửa chữa ngay lập tức các cấu trúc tập lệnh bị lỗi đồng thời hiển thị sự khác biệt mã song song trong suốt để bạn có thể phát hiện lỗi nhanh chóng.

Cách hiển thị, tạo và xuất biểu đồ trình tự PlantUML một cách dễ dàng

Việc thiết lập môi trường chạy Java cục bộ, các phụ thuộc Graphviz hoặc các tiện ích mở rộng IDE phức tạp chỉ để xem một biểu đồ có thể làm chậm tốc độ của các nhóm kỹ thuật. Các quy trình làm việc tài liệu hiện đại được hưởng lợi đáng kể từ các giải pháp hiển thị dựa trên web được hỗ trợ bởi các khả năng AI bản địa.

Tạo và chỉnh sửa biểu đồ bằng AI tức thì

Như đã được nhấn mạnh trong bản cập nhật của chúng tôi về Cập nhật lớn VPasCode: Tạo và chỉnh sửa biểu đồ tức thì với AI, bạn có thể bỏ qua hoàn toàn việc lập trình thủ công bằng cách nhập các lệnh bằng ngôn ngữ tự nhiên—chẳng hạn như “Tạo biểu đồ trình tự trong PlantUML cho luồng đăng nhập OAuth”—cho phép bạn tạo và tái cấu trúc các luồng trình tự ngay bên trong trình soạn thảo chỉ trong vài giây.

Hiển thị tức thì trên trình duyệt và xuất đồ họa vector thông qua VPasCode

Với VPasCode, bạn có thể dán các tập lệnh PlantUML thô hoặc yêu cầu bằng ngôn ngữ tự nhiên trực tiếp vào trình duyệt của mình để xem các cập nhật trực tiếp ngay lập tức. Khi biểu đồ trình tự của bạn hoàn tất, bạn có thể:

Xuất đồ họa vector sắc nét, có thể mở rộng (SVG) hoặc hình ảnh raster độ phân giải cao (PNG).
Chia sẻ biểu đồ trực tiếp ngay lập tức qua URL công khai hoặc mã QR.
Tích hợp kết quả một cách mượt mà vào các nền tảng tài liệu nhóm như OpenDocs.

(Lưu ý: Các tính năng nâng cao như tạo biểu đồ bằng AI, chỉnh sửa mã và sửa lỗi chỉ có sẵn trong Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

Vượt ra ngoài việc viết mã: Tạo biểu đồ trình tự PlantUML bằng AI

Việc viết mã khai báo thủ công có thể tốn thời gian khi thiết kế các luồng kiến trúc đa bước từ đầu. AI trò chuyện giúp thu hẹp khoảng cách giữa các khái niệm kỹ thuật cấp cao và các tập lệnh biểu đồ hợp lệ.

Vẽ sơ đồ trình tự bằng hội thoại với Trợ lý AI Visual Paradigm

Nếu bạn thích mô tả hành vi hệ thống bằng tiếng Anh đơn giản thay vì viết mã thô, Trợ lý AI vẽ sơ đồ của Visual Paradigmcho phép bạn tạo các sơ đồ trình tự hoàn chỉnh và đúng cú pháp thông qua các lệnh đơn giản. Bạn có thể lặp lại việc tinh chỉnh từng người tham gia hoặc vòng lặp tương tác bằng các lệnh trò chuyện, sau đó chuyển đổi mượt mà kịch bản của mình sang VPasCode để thực hiện các điều chỉnh chính xác ở cấp độ mã.

Câu hỏi thường gặp (FAQs)

PlantUML có hoàn toàn miễn phí cho sơ đồ trình tự không?

Có. PlantUML là một đặc tả ngôn ngữ mã nguồn mở. Bạn có thể viết, xem trước và xuất các sơ đồ trình tự PlantUML hoàn toàn miễn phí bằng các nền tảng web như VPasCode.

Sự khác biệt giữa sơ đồ trình tự PlantUML và Mermaid là gì?

Mặc dù cả hai ngôn ngữ DSL đều chuyển đổi văn bản thành sơ đồ, PlantUML cung cấp khả năng linh hoạt cú pháp sâu cho mô hình hóa UML doanh nghiệp, trong khi Mermaid tập trung vào tích hợp Markdown nhẹ nhàng. Các công cụ như VPasCode hỗ trợ cả định dạng PlantUML tiêu chuẩn và Mermaid ngay lập tức với khả năng phát hiện ngôn ngữ tự động.

Tôi nhúng sơ đồ trình tự PlantUML vào tài liệu kỹ thuật như thế nào?

Bạn có thể xuất sơ đồ trình tự đã được render dưới dạng tệp SVG hoặc PNG và chèn trực tiếp vào kho lưu trữ của mình, hoặc chia sẻ các liên kết tương tác thông qua các công cụ tài liệu trực tuyến như Visual Paradigm OpenDocs.

Hãy thử VPasCode ngay tại: https://www.vpascode.com/editor/
