Can PlantUML Generate Sequence Diagrams? (Syntax & Free Tool Guide)

Sim, o PlantUML pode gerar diagramas de sequência de forma eficiente usando código simples em texto puro. Ao traduzir scripts declarativos de Linguagem Específica de Domínio (DSL) em modelos visuais, o PlantUML permite que desenvolvedores e arquitetos de software documentem fluxos complexos de interação entre sistemas sem desenhar formas manualmente. Seja você esteja procurando um fluxo de trabalho confiável ou buscando o melhor editor de diagramas de sequência para acelerar sua documentação visual, este guia cobre tudo, desde a sintaxe fundamental até a renderização em tempo real assistida por IA.

Resposta Rápida & Um Exemplo Básico de Diagrama de Sequência PlantUML

O PlantUML cria diagramas de sequência definindo participantes e passagem de mensagens usando setas simples (por exemplo, -> para chamadas síncronas e --> para mensagens de resposta).

Aqui está um script básico do PlantUML ilustrando um fluxo de autenticação:

@startuml
actor User
participant "Web App" as App
database Database

User -> App: POST /login (credenciais)
App -> Database: Consultar Registro de Usuário
Database --> App: Usuário Encontrado & Verificado
App --> User: 200 OK (Token JWT)
@enduml

Noções Básicas de Sintaxe de Diagramas de Sequência do PlantUML

Participantes & Atores: Declare entidades usando actor, participant, boundary, control, entity, ou database.
Mensagens Síncronas (->):Setas sólidas representam chamadas de execução direta.
Mensagens Assíncronas e de Resposta (-->):Linhas pontilhadas representam dados retornados ou sinais assíncronos.
Alias (como): Simplifique nomes longos de participantes em identificadores curtos (por exemplo, participante "Serviço de Gateway de Pagamento" como PG).

Recursos Avançados de Sequência do PlantUML: Loops, Condições e Lógica Paralela

Fluxos de trabalho reais de microsserviços e APIs exigem caminhos condicionais, retentativas e ações paralelas. O PlantUML suporta nativamente quadros de lógica complexa diretamente no texto.

Condicionais: alt / else / end (Tratamento de pagamentos bem-sucedidos versus transações recusadas)
Caminhos Opcionais: opt / end (Execução de etapas opcionais, como enviar uma notificação por e-mail)
Loops: loop / end (Consulta a um endpoint de API até que uma tarefa seja concluída)
Execução Paralela: par / else / end (Acionamento de múltiplos serviços de fundo simultaneamente)

Estruturando Fluxos Complexos de Microsserviços e APIs

Para mostrar explicitamente janelas de processamento ativas, use activate e desativar (ou adicionar “++ e -- aos destinos das mensagens). Isso esclarece visualmente os ciclos de vida da execução e evita confusão em diagramas de arquitetura multicamadas.

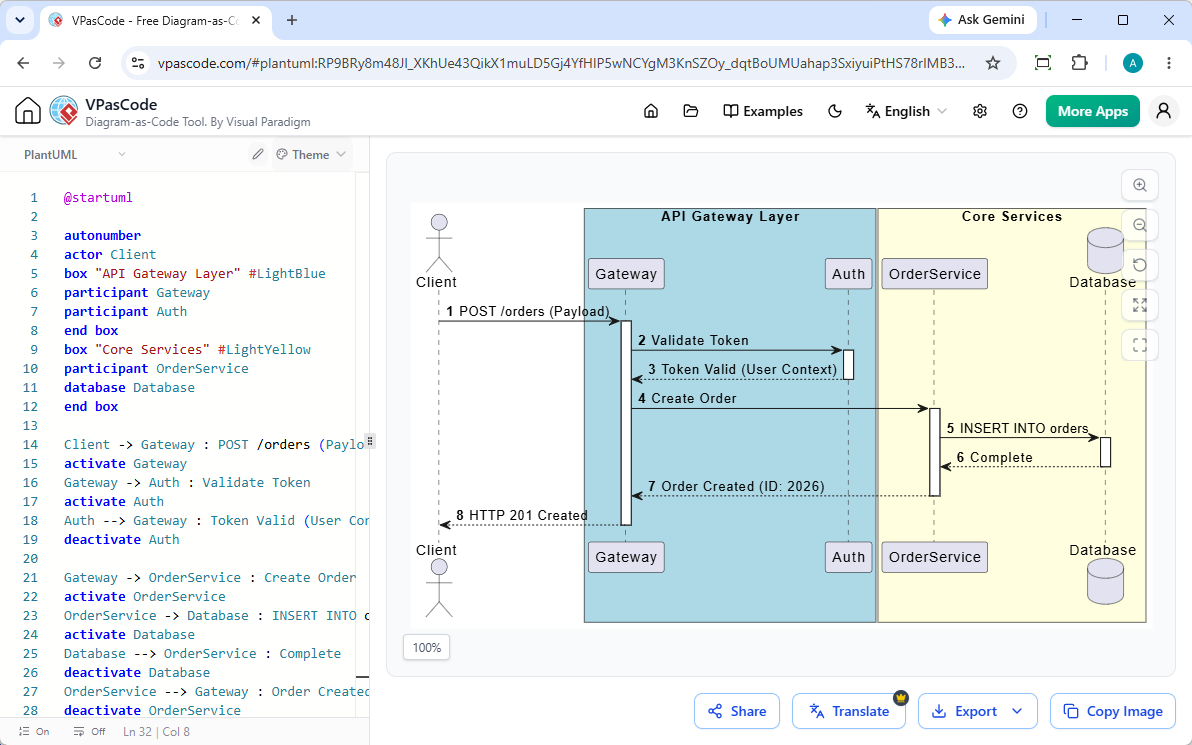

PlantUML Editar PlantUML no VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
Cliente -> API: Solicitar Pedido
ativar API
API -> Serviço: Processar Pagamento
ativar Serviço
alt Pagamento Bem-sucedido
    Serviço --> API: Pagamento Verificado
    API --> Cliente: Pedido Confirmado
else Pagamento Falhou
    Serviço --> API: Fundos Insuficientes
    API --> Cliente: Pedido Recusado
end
desativar Serviço
desativar API
@enduml

Edit PlantUML in VPasCode

Editar PlantUML no VPasCode

Erros Comuns de Sintaxe do PlantUML (e Como Corrigi-los)

Ao escrever a sintaxe manualmente, pequenos erros de digitação podem impedir que os diagramas sejam renderizados. Pontos de atrito típicos incluem:

Blocos de Lógica Não Fechados: Esquecer de finalizar um alt, loop, ou opt bloco com end.
Notação de Seta Incorreta: Usar comprimentos de seta inválidos ou caracteres incompatíveis (por exemplo, confundir ->> e ->).
Caracteres Especiais Não Escapados: Omitir aspas em torno de rótulos de participantes que contêm espaços ou caracteres não alfanuméricos.

Solução de problemas e correção de sintaxe em tempo real com IA

Em vez de procurar manualmente linhas quebradas em scripts longos, você pode otimizar seu fluxo de trabalho usando Visual Paradigm VPasCode. Atuando como uma ferramenta dedicada ferramenta gratuita de diagramas de sequência, o VPasCode detecta automaticamente o formato do seu código e renderiza suas alterações em tempo real. Se ocorrer um erro de sintaxe, seu recurso integrado Correção por IArepara instantaneamente estruturas de script quebradas, exibindo simultaneamente um diff de código lado a lado transparente, para que você possa identificar erros rapidamente.

Como renderizar, gerar e exportar diagramas de sequência PlantUML sem esforço

Configurar ambientes de tempo de execução Java locais, dependências do Graphviz ou extensões complexas de IDE apenas para visualizar um diagrama pode atrasar equipes técnicas. Fluxos de trabalho modernos de documentação se beneficiam significativamente de soluções de renderização baseadas na web, impulsionadas por capacidades nativas de IA.

Geração e modificação instantâneas de diagramas com IA

Como destacado em nosso Grande atualização do VPasCode: Gere e modifique diagramas instantaneamente com IA, você pode dispensar completamente a codificação manual inserindo prompts em linguagem natural — como “Gerar um diagrama de sequência em PlantUML para um fluxo de login OAuth”—permitindo que você crie e refatore fluxos de sequência nativamente dentro do editor em segundos.

Renderização instantânea no navegador e exportação vetorial via VPasCode

Com VPasCode, você pode colar scripts brutos do PlantUML ou inserir solicitações em linguagem natural diretamente no seu navegador para visualizar atualizações em tempo real instantaneamente. Uma vez que seu diagrama de sequência esteja completo, você pode:

Exportar gráficos vetoriais nítidos e escaláveis (SVG) ou imagens raster de alta resolução (PNG).
Compartilhar diagramas ao vivo instantaneamente por meio de URLs públicas ou códigos QR.
Integrar os resultados suavemente em plataformas de documentação da equipe como o OpenDocs.

(Nota: Recursos avançados de geração de diagramas com IA, modificação de código e correção de erros estão disponíveis na edição Deluxe do Visual Paradigm Online / edição Professional+ do Visual Paradigm Desktop).

Além de escrever código: gerando diagramas de sequência PlantUML com IA

Escrever código declarativo manualmente pode levar tempo ao projetar fluxos de arquitetura de múltiplos passos do zero. A IA conversacional preenche a lacuna entre conceitos de engenharia de alto nível e scripts de diagrama válidos.

Diagramação de Sequência Conversacional com o Chatbot de IA do Visual Paradigm

Se você preferir descrever o comportamento do sistema em inglês simples em vez de escrever código bruto, o Chatbot de Diagramação com IA do Visual Paradigmpermite que você gere diagramas de sequência completos e sintaticamente corretos por meio de prompts simples. Você pode refinar iterativamente participantes individuais ou loops de interação usando comandos de chat e, em seguida, integrar seu script ao VPasCode para ajustes precisos em nível de código.

Perguntas Frequentes (FAQs)

O PlantUML é completamente gratuito para diagramas de sequência?

Sim. O PlantUML é uma especificação de linguagem de código aberto. Você pode escrever, visualizar e exportar diagramas de sequência PlantUML completamente gratuitamente usando plataformas web como o VPasCode.

Qual é a diferença entre diagramas de sequência PlantUML e Mermaid?

Embora ambas as DSLs convertam texto em diagramas, o PlantUML oferece flexibilidade sintática profunda para modelagem UML empresarial, enquanto o Mermaid foca na integração leve com Markdown. Ferramentas como o VPasCode suportam nativamente tanto o formato padrão PlantUML quanto o Mermaid, com detecção automática de linguagem.

Como incorporo diagramas de sequência PlantUML em documentação técnica?

Você pode exportar seu diagrama de sequência renderizado como um arquivo SVG ou PNG e inseri-lo diretamente em seus repositórios, ou compartilhar links interativos por meio de ferramentas de documentação online como o Visual Paradigm OpenDocs.
