Apakah PlantUML Dapat Menghasilkan Diagram Urutan? (Ya, dan Berikut Cara Melakukannya dengan Benar)

Ya, PlantUML dapat menghasilkan diagram urutan secara efisien menggunakan kode teks biasa yang sederhana. Dengan menerjemahkan skrip Bahasa Khusus Domain (DSL) deklaratif menjadi model visual, PlantUML memungkinkan pengembang dan arsitek perangkat lunak untuk mendokumentasikan alur interaksi kompleks antar sistem tanpa harus menggambar bentuk secara manual. Baik Anda sedang mencari alur kerja yang andal atau mencari editor Diagram Urutan terbaik untuk mempercepat dokumentasi visual Anda, panduan ini mencakup segala hal mulai dari sintaks dasar hingga rendering real-time yang dibantu AI.

Jawaban Cepat & Contoh Dasar Diagram Urutan PlantUML

PlantUML membuat diagram urutan dengan mendefinisikan peserta dan pertukaran pesan menggunakan panah sederhana (misalnya, -> untuk panggilan sinkron dan --> untuk pesan respons).

Berikut adalah skrip PlantUML dasar yang mengilustrasikan alur autentikasi:

@startuml
actor User
participant "Web App" as App
database Database

User -> App: POST /login (credentials)
App -> Database: Query User Record
Database --> App: User Found & Verified
App --> User: 200 OK (JWT Token)
@enduml

Dasar-Dasar Sintaks Diagram Urutan PlantUML

• Peserta & Aktor: Deklarasikan entitas menggunakan actor, participant, boundary, control, entity, atau database.
• Pesan Sinkron (->):Panah solid merepresentasikan panggilan eksekusi langsung.
• Pesan Asinkron & Respons (-->):Garis putus-putus merepresentasikan data yang dikembalikan atau sinyal asinkron.
• Alias (sebagai):Sederhanakan nama peserta yang panjang menjadi pengidentifikasi singkat (misalnya, peserta "Layanan Gerbang Pembayaran" sebagai PG).

Fitur Lanjutan Urutan PlantUML: Loop, Kondisi, dan Logika Paralel

Alur kerja mikro layanan dan API di dunia nyata memerlukan jalur kondisional, pengulangan, dan tindakan paralel. PlantUML secara native mendukung bingkai logika kompleks langsung dalam teks.

• Kondisional: alt / else / end(Menangani pembayaran yang berhasil vs. transaksi yang ditolak)
• Jalur Opsional: opt / end(Melaksanakan langkah opsional, seperti mengirim notifikasi email)
• Loop: loop / end(Melakukan polling pada endpoint API hingga tugas selesai)
• Eksekusi Paralel: par / else / end(Memicu beberapa layanan latar belakang secara bersamaan)

Menyusun Alur Mikro Layanan & API yang Kompleks

Untuk secara eksplisit menampilkan jendela pemrosesan aktif, gunakan activate dan nonaktifkan (atau tambahkan “++ dan -- ke target pesan). Ini secara visual memperjelas siklus hidup eksekusi dan menghindari kebingungan dalam diagram arsitektur multi-tier.

@startuml
Client -> API: Permintaan Pesanan
aktifkan API
API -> Service: Proses Pembayaran
aktifkan Service
alt Pembayaran Berhasil
    Service --> API: Pembayaran Terverifikasi
    API --> Client: Pesanan Dikonfirmasi
else Pembayaran Gagal
    Service --> API: Dana Tidak Cukup
    API --> Client: Pesanan Ditolak
end
dinonaktifkan Service
dinonaktifkan API
@enduml

Kesalahan Sintaks PlantUML Umum (Dan Cara Memperbaikinya)

Saat menulis sintaks secara manual, kesalahan ketik kecil dapat mencegah diagram dirender. Titik gesekan umum meliputi:

• Blok Logika yang Tidak Ditutup: Lupa mengakhiri “alt, loop, atau “opt blok dengan “end.
• Notasi Panah yang Salah: Menggunakan panjang panah yang tidak valid atau karakter yang tidak cocok (misalnya, tertukar “->> dan ->).
• Karakter Khusus yang Tidak Di-escape: Melewatkan tanda kutip di sekitar label peserta yang mengandung spasi atau karakter non-alfanumerik.

Pemecahan Masalah dan Perbaikan Sintaks Secara Real-Time dengan AI

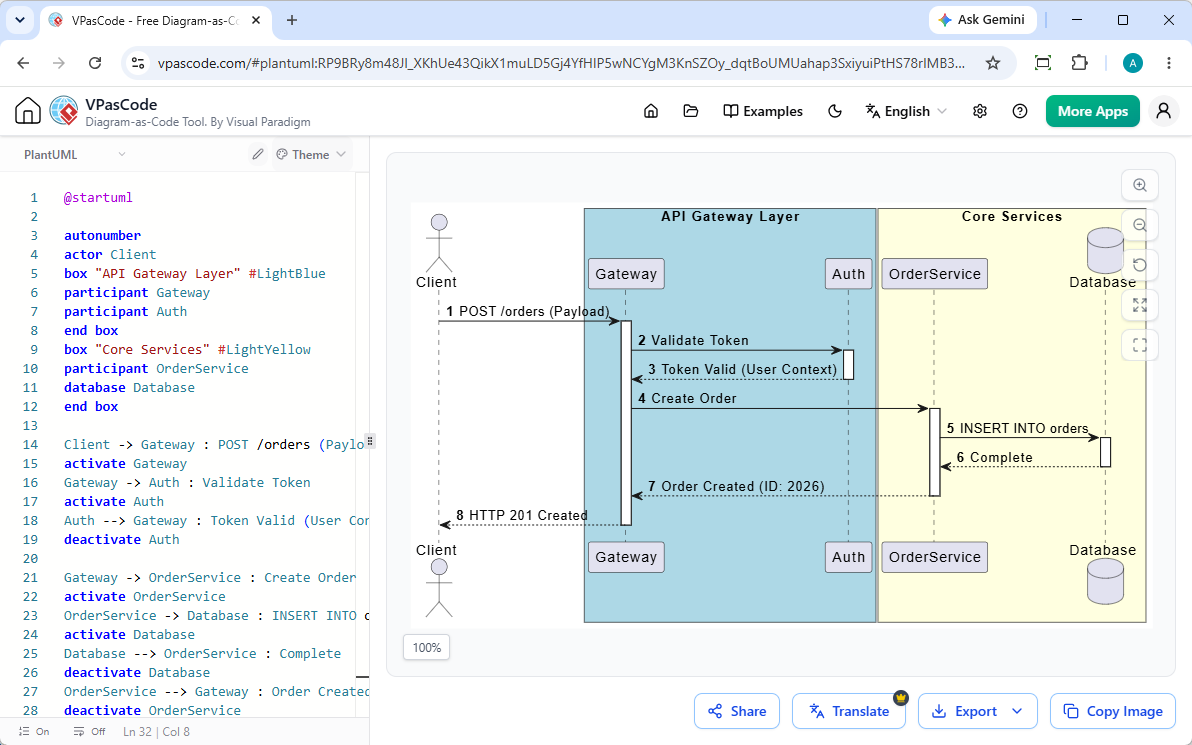

Alih-alih secara manual mencari baris yang rusak dalam skrip panjang, Anda dapat menyederhanakan alur kerja Anda dengan menggunakan Visual Paradigm VPasCode. Bertindak sebagai alat khusus alat Diagram Urutan gratis, VPasCode secara otomatis mendeteksi format kode Anda dan merender perubahan Anda secara real-time. Jika terjadi kesalahan sintaks, fitur bawaannya Perbaikan oleh AI memperbaiki struktur skrip yang rusak secara instan sambil menampilkan perbandingan kode samping-samping yang transparan sehingga Anda dapat menangkap kesalahan dengan cepat.

Cara Merender, Menghasilkan, dan Mengekspor Diagram Urutan PlantUML dengan Mudah

Mengatur lingkungan runtime Java lokal, dependensi Graphviz, atau ekstensi IDE yang kompleks hanya untuk melihat diagram dapat memperlambat tim teknis. Alur kerja dokumentasi modern mendapat manfaat signifikan dari solusi per berbasis web yang didukung oleh kemampuan AI asli.

Pembuatan & Modifikasi Diagram AI Secara Instan

Seperti yang disorot dalam Pembaruan Besar VPasCode: Hasilkan dan Modifikasi Diagram Secara Instan dengan AI, Anda dapat sepenuhnya menghindari pemrograman manual dengan memasukkan perintah dalam bahasa alami—seperti “Hasilkan diagram urutan dalam PlantUML untuk alur login OAuth”—memungkinkan Anda membuat dan melakukan refaktor alur urutan secara native di dalam editor hanya dalam hitungan detik.

Peramban Per-renderan Instan dan Ekspor Vektor melalui VPasCode

Dengan VPasCode, Anda dapat menempelkan skrip PlantUML mentah atau memasukkan permintaan dalam bahasa alami langsung ke browser Anda untuk melihat pembaruan langsung secara instan. Setelah diagram urutan Anda selesai, Anda dapat:

• Ekspor grafik vektor yang tajam dan dapat diskalakan (SVG) atau gambar raster resolusi tinggi (PNG).
• Bagikan diagram langsung secara instan melalui URL publik atau kode QR.
• Integrasikan output dengan mulus ke platform dokumentasi tim seperti OpenDocs.

(Catatan: Fitur generasi diagram AI tingkat lanjut, modifikasi kode, dan perbaikan kesalahan tersedia dalam Visual Paradigm Online Edisi Deluxe / Visual Paradigm Desktop Edisi Profesional+).

Melampaui Penulisan Kode: Menghasilkan Diagram Urutan PlantUML dengan AI

Menulis kode deklaratif secara manual dapat memakan waktu saat merancang alur arsitektur multi-langkah dari awal. AI percakapan menjembatani kesenjangan antara konsep teknik tingkat tinggi dan skrip diagram yang valid.

Diagram Urutan Konversasional dengan Chatbot AI Visual Paradigm

Jika Anda lebih suka mendeskripsikan perilaku sistem dalam bahasa Inggris sederhana daripada menulis kode mentah, Chatbot Diagramming AI Visual Paradigmmemungkinkan Anda membuat diagram urutan lengkap yang secara sintaksis benar melalui perintah sederhana. Anda dapat secara iteratif menyempurnakan peserta individu atau loop interaksi menggunakan perintah obrolan, lalu menghubungkan skrip Anda secara mulus ke VPasCode untuk penyesuaian tingkat kode yang presisi.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah PlantUML sepenuhnya gratis untuk diagram urutan?

Ya. PlantUML adalah spesifikasi bahasa sumber terbuka. Anda dapat menulis, pratinjau, dan mengekspor diagram urutan PlantUML sepenuhnya gratis menggunakan platform web seperti VPasCode.

Apa perbedaan antara diagram urutan PlantUML dan Mermaid?

Meskipun kedua DSL mengubah teks menjadi diagram, PlantUML menawarkan fleksibilitas sintaks yang mendalam untuk pemodelan UML perusahaan, sementara Mermaid berfokus pada integrasi Markdown yang ringan. Alat seperti VPasCode mendukung format PlantUML standar dan Mermaid secara bawaan dengan deteksi bahasa otomatis.

Bagaimana cara menyematkan diagram urutan PlantUML dalam dokumentasi teknis?

Anda dapat mengekspor diagram urutan yang telah dirender sebagai file SVG atau PNG dan menyisipkannya langsung ke repositori Anda, atau berbagi tautan interaktif melalui alat dokumentasi online seperti Visual Paradigm OpenDocs.

Coba VPasCode sekarang di: https://www.vpascode.com/editor/
