Can PlantUML Generate Sequence Diagrams? (Syntax & Free Tool Guide)

Sí, PlantUML puede generar diagramas de secuencia de manera eficiente utilizando código simple en texto plano. Al traducir scripts declarativos de un lenguaje específico de dominio (DSL) en modelos visuales, PlantUML permite a los desarrolladores y arquitectos de software documentar flujos de interacción complejos entre sistemas sin dibujar formas manualmente. Ya sea que busques un flujo de trabajo confiable o estés buscando el mejor editor de diagramas de secuencia para acelerar tu documentación visual, esta guía cubre todo, desde la sintaxis fundamental hasta el renderizado en tiempo real asistido por IA.

Respuesta rápida y un ejemplo básico de diagrama de secuencia en PlantUML

PlantUML crea diagramas de secuencia definiendo participantes y el paso de mensajes mediante flechas simples (por ejemplo, -> para llamadas síncronas y --> para mensajes de respuesta).

Aquí tienes un script básico de PlantUML que ilustra un flujo de autenticación:

@startuml
actor Usuario
participant "Aplicación Web" como App
database BaseDeDatos

Usuario -> App: POST /login (credenciales)
App -> BaseDeDatos: Consultar registro de usuario
BaseDeDatos --> App: Usuario encontrado y verificado
App --> Usuario: 200 OK (Token JWT)
@enduml

Conceptos básicos de sintaxis de diagramas de secuencia en PlantUML

Participantes y actores: Declara entidades utilizando actor, participant, boundary, control, entity, o database.
Mensajes síncronos (->):Las flechas sólidas representan llamadas de ejecución directa.
Mensajes asíncronos y de respuesta (-->):Las líneas punteadas representan datos devueltos o señales asíncronas.
Alias (como): Simplifica nombres largos de participantes en identificadores cortos (por ejemplo, participante "Servicio de Pasarela de Pagos" como PG).

Características avanzadas de secuencias de PlantUML: bucles, condiciones y lógica paralela

Los flujos de trabajo de microservicios y APIs del mundo real requieren rutas condicionales, reintentos y acciones paralelas. PlantUML admite nativamente marcos de lógica compleja directamente en texto.

Condicionales: alt / else / end (Manejo de pagos exitosos frente a transacciones rechazadas)
Rutas opcionales: opt / end (Ejecución de pasos opcionales, como enviar una notificación por correo electrónico)
Bucles: loop / end (Consultar un punto final de API hasta que una tarea finalice)
Ejecución paralela: par / else / end (Activar múltiples servicios de fondo simultáneamente)

Estructuración de flujos complejos de microservicios y APIs

Para mostrar explícitamente ventanas de procesamiento activo, usa activate y desactivar (o agregar “++ y -- a los objetivos de los mensajes). Esto aclara visualmente los ciclos de vida de la ejecución y evita confusiones en diagramas de arquitectura de múltiples niveles.

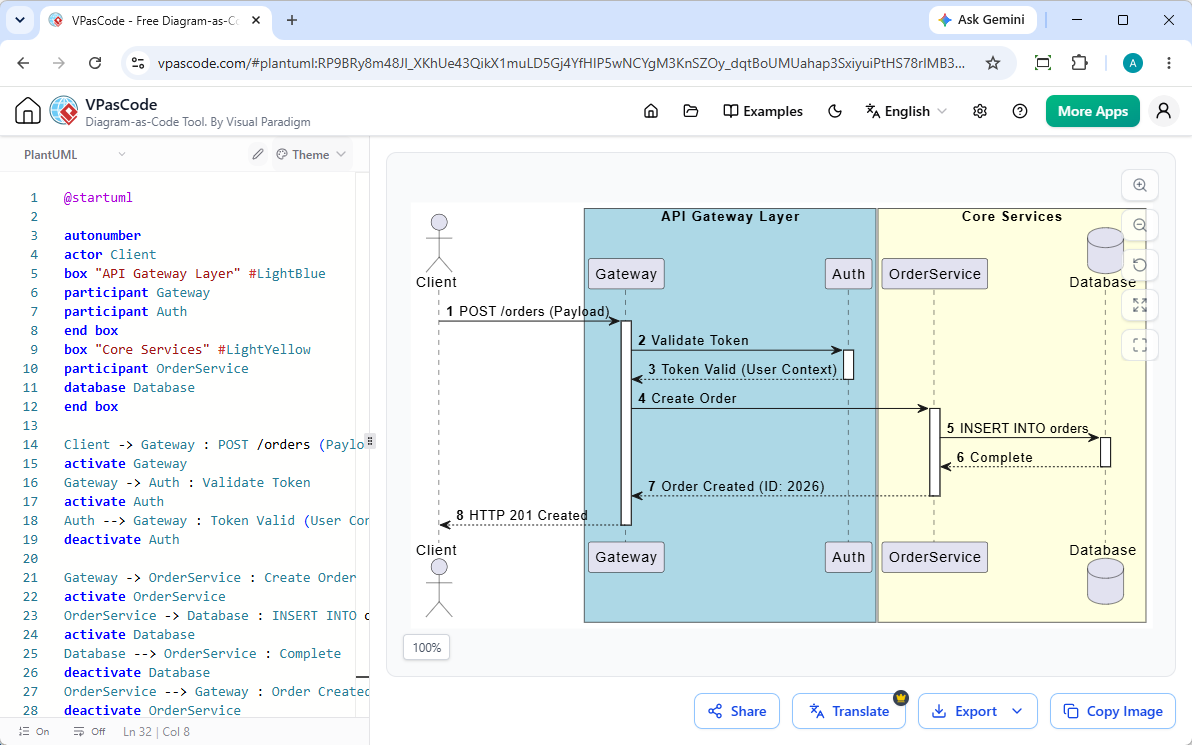

PlantUML Editar PlantUML en VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
Cliente -> API: Solicitud de pedido
activar API
API -> Servicio: Procesar pago
activar Servicio
alt Pago exitoso
    Servicio --> API: Pago verificado
    API --> Cliente: Pedido confirmado
else Pago fallido
    Servicio --> API: Fondos insuficientes
    API --> Cliente: Pedido rechazado
end
desactivar Servicio
desactivar API
@enduml

Edit PlantUML in VPasCode

Editar PlantUML en VPasCode

Errores comunes de sintaxis en PlantUML (y cómo solucionarlos)

Al escribir la sintaxis manualmente, pequeños errores tipográficos pueden impedir que los diagramas se rendericen. Los puntos de fricción típicos incluyen:

Bloques de lógica sin cerrar: Olvidar cerrar un alt, loop, o opt bloque con end.
Notación de flechas incorrecta: Usar longitudes de flecha inválidas o caracteres desiguilados (por ejemplo, confundir ->> y ->).
Caracteres especiales sin escapar: Omisión de comillas alrededor de las etiquetas de participantes que contienen espacios o caracteres no alfanuméricos.

Solución de problemas y reparación de sintaxis en tiempo real con IA

En lugar de buscar manualmente líneas rotas en scripts largos, puedes optimizar tu flujo de trabajo utilizando Visual Paradigm VPasCode. Actuando como una herramienta dedicada herramienta gratuita de diagramas de secuencia, VPasCode detecta automáticamente el formato de tu código y renderiza tus cambios en tiempo real. Si ocurre un error de sintaxis, su función integrada Corrección por IArepara instantáneamente las estructuras de scripts rotos mientras muestra una comparación de código transparente lado a lado para que puedas detectar errores rápidamente.

Cómo renderizar, generar y exportar diagramas de secuencia PlantUML sin esfuerzo

Configurar entornos de tiempo de ejecución de Java locales, dependencias de Graphviz o extensiones de IDE complejas solo para ver un diagrama puede ralentizar a los equipos técnicos. Los flujos de trabajo modernos de documentación se benefician significativamente de soluciones de renderizado basadas en la web impulsadas por capacidades nativas de IA.

Generación y modificación instantánea de diagramas con IA

Como se destaca en nuestro Gran actualización de VPasCode: Genera y modifica diagramas instantáneamente con IA, puedes omitir por completo la codificación manual ingresando indicaciones en lenguaje natural, como “Genera un diagrama de secuencia en PlantUML para un flujo de inicio de sesión OAuth”lo que te permite crear y refactorizar flujos de secuencia de forma nativa dentro del editor en cuestión de segundos.

Renderizado instantáneo en el navegador y exportación de vectores a través de VPasCode

Con VPasCode, puedes pegar scripts crudos de PlantUML o solicitar peticiones en lenguaje natural directamente en tu navegador para ver actualizaciones en vivo al instante. Una vez que tu diagrama de secuencia esté completo, puedes:

Exportar gráficos vectoriales nítidos y escalables (SVG) o imágenes rasterizadas de alta resolución (PNG).
Compartir diagramas en vivo instantáneamente mediante URLs públicas o códigos QR.
Integrar los resultados sin problemas en plataformas de documentación de equipos como OpenDocs.

(Nota: Las funciones avanzadas de generación de diagramas con IA, modificación de código y corrección de errores están disponibles en Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

Más allá de escribir código: Generación de diagramas de secuencia PlantUML con IA

Escribir código declarativo manualmente puede llevar tiempo al diseñar flujos de arquitectura de múltiples pasos desde cero. La IA conversacional cierra la brecha entre conceptos de ingeniería de alto nivel y scripts de diagramas válidos.

Diagramación de secuencias conversacional con el chatbot de IA de Visual Paradigm

Si prefieres describir el comportamiento del sistema en inglés sencillo en lugar de escribir código en bruto, el chatbot de diagramación con IA de Visual Paradigmte permite generar diagramas de secuencia completos y sintácticamente correctos mediante instrucciones simples. Puedes refinar iterativamente participantes individuales o bucles de interacción utilizando comandos de chat y, a continuación, integrar tu script de forma fluida en VPasCode para ajustes precisos a nivel de código.

Preguntas frecuentes (FAQ)

¿Es PlantUML completamente gratuito para diagramas de secuencia?

Sí. PlantUML es una especificación de lenguaje de código abierto. Puedes escribir, previsualizar y exportar diagramas de secuencia de PlantUML completamente gratis utilizando plataformas web como VPasCode.

¿Cuál es la diferencia entre los diagramas de secuencia de PlantUML y Mermaid?

Aunque ambos lenguajes de dominio específico (DSL) convierten texto en diagramas, PlantUML ofrece una gran flexibilidad sintáctica para la modelación UML empresarial, mientras que Mermaid se centra en una integración ligera con Markdown. Herramientas como VPasCode admiten tanto el formato estándar de PlantUML como el de Mermaid de forma predeterminada, con detección automática de lenguaje.

¿Cómo incrusto diagramas de secuencia de PlantUML en la documentación técnica?

Puedes exportar tu diagrama de secuencia renderizado como un archivo SVG o PNG e insertarlo directamente en tus repositorios, o compartir enlaces interactivos a través de herramientas de documentación en línea como Visual Paradigm OpenDocs.

Prueba VPasCode ahora en: https://www.vpascode.com/editor/
