Guía completa de diagramas de secuencia PlantUML: Sintaxis, ejemplos y mejores prácticas

Un diagrama de secuencia PlantUML es una representación basada en texto de cómo interactúan los objetos o procesos a lo largo del tiempo en un sistema de software. Al utilizar un lenguaje específico de dominio (DSL) de texto plano, los desarrolladores pueden escribir código de diagramas que se renderiza automáticamente en representaciones visuales limpias. Si está buscando un editor de diagramas de secuencia o un editor PlantUML para diseñar, documentar y compartir arquitecturas de sistemas, comprender la sintaxis de PlantUML es una de las formas más rápidas de mejorar su flujo de trabajo de documentación técnica.

¿Qué es un diagrama de secuencia PlantUML? (Y por qué usar diagramas como código)

Un diagrama de secuencia PlantUML ilustra el intercambio paso a paso de mensajes entre los participantes de un sistema durante un escenario de ejecución específico. A diferencia de las herramientas de diseño tradicionales de arrastrar y soltar, PlantUML sigue el paradigma de diagramas como código, permitiendo a los arquitectos de software e ingenieros escribir archivos de script legibles (como .puml) que se renderizan programáticamente en diagramas.

Beneficios clave: control de versiones, velocidad y consistencia

• Listo para control de versiones:Dado que los diagramas existen como texto plano, pueden almacenarse en repositorios Git, compararse mediante diff y fusionarse junto con el código de su aplicación.
• Velocidad de mantenimiento:Actualizar un flujo de trabajo toma segundos: simplemente edite una línea de texto en lugar de volver a posicionar cajas y reconectar flechas manualmente.
• Consistencia visual:Las herramientas de renderizado calculan automáticamente el diseño, la alineación y el espaciado, asegurando un estilo consistente en toda la documentación del equipo.

Conceptos básicos de sintaxis: cómo crear su primer diagrama de secuencia

PlantUML utiliza palabras clave simples y legibles por humanos para definir entidades del sistema y rutas de interacción.

Declaración de participantes, actores y límites

Puede definir participantes explícitamente utilizando palabras clave que coincidan con su rol en la arquitectura del sistema:

@startuml
actor Usuario
participant "API Gateway" como Gateway
database "PostgreSQL" como DB
boundary "Web App" como UI

Usuario -> UI: Hace clic en Enviar
UI -> Gateway: POST /api/submit
Gateway -> DB: Guardar registro
@enduml

Mensajería y flechas: llamadas síncronas vs. asíncronas

La dirección y apariencia de las flechas indican cómo fluye la comunicación entre los componentes:

Ejemplos de diagramas de secuencia PlantUML del mundo real

Copia y adapta estos patrones arquitectónicos comunes en tu documentación técnica.

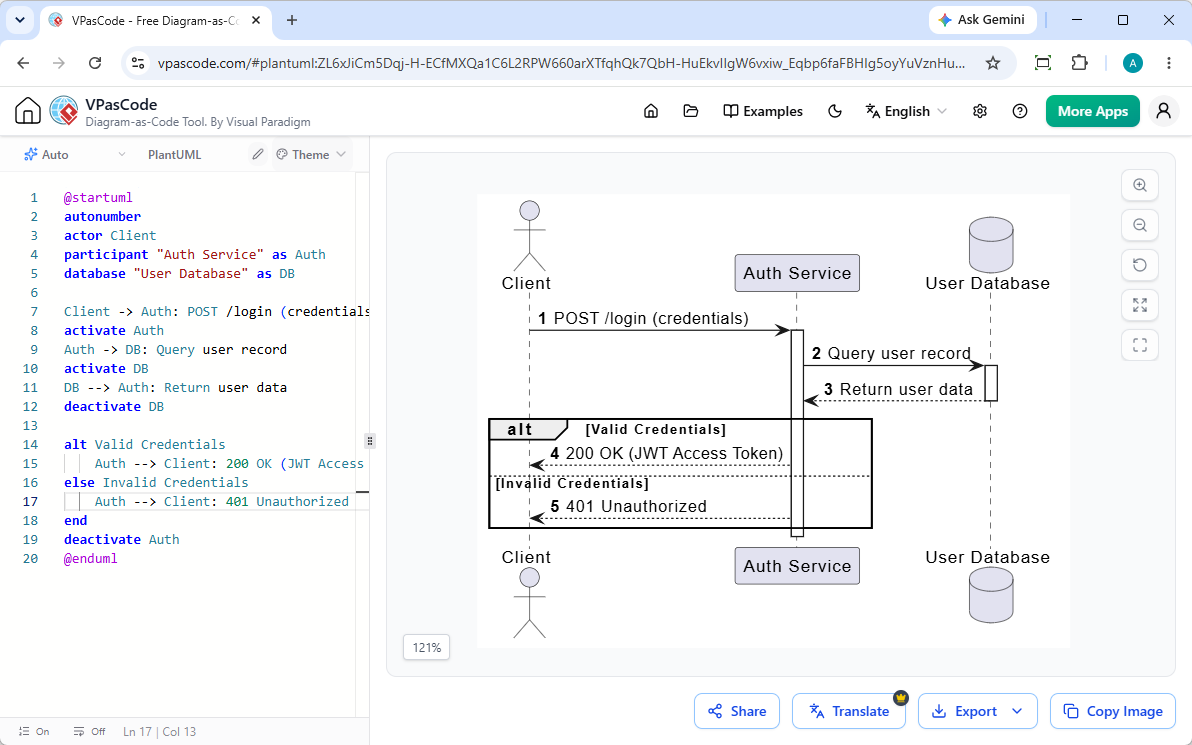

Ejemplo 1: Autenticación de usuario y flujo de token JWT

Código PlantUML correspondiente:

@startuml
autonumber
actor Client
participant "Auth Service" as Auth
database "User Database" as DB

Client -> Auth: POST /login (credenciales)
activate Auth
Auth -> DB: Consultar registro de usuario
activate DB
DB --> Auth: Devolver datos de usuario
deactivate DB

alt Credenciales válidas
    Auth --> Client: 200 OK (Token de acceso JWT)
else Credenciales inválidas
    Auth --> Client: 401 No autorizado
end
deactivate Auth
@enduml

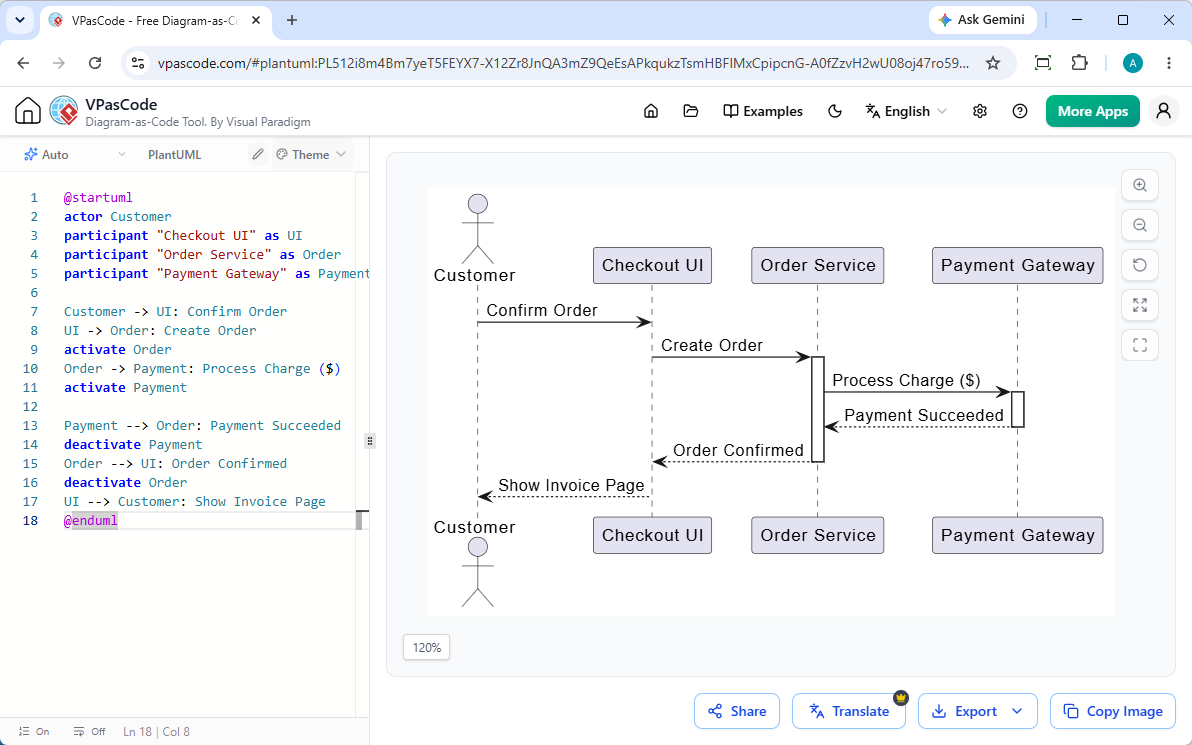

Ejemplo 2: Integración de pasarela de pago para comercio electrónico

Código PlantUML correspondiente:

@startuml
actor Customer
participant "Checkout UI" as UI
participant "Order Service" as Order
participant "Payment Gateway" as Payment

Customer -> UI: Confirmar pedido
UI -> Order: Crear pedido
activate Order
Order -> Payment: Procesar cargo ($)
activate Payment

Payment --> Order: Pago exitoso
deactivate Payment
Order --> UI: Pedido confirmado
deactivate Order
UI --> Customer: Mostrar página de factura
@enduml

Características avanzadas de PlantUML: Bucles, condiciones y agrupación

Para capturar con precisión la lógica empresarial compleja, PlantUML proporciona estructuras de control integradas que envuelven secuencias en marcos visuales claros.

Representar la lógica con alt, opt, y loop Bloques

• alt / else: Representa la ramificación condicional (similar a if-else construcciones).
• opt: Representa pasos opcionales que se ejecutan solo cuando se cumple una condición.
• loop: Representa interacciones repetidas o tareas de sondeo.

Activar y desactivar líneas de vida (activate / deactivate)

Para mostrar claramente cuándo un componente está realizando trabajo activamente, use activate y deactivate declaraciones, o agregue ++ y -- abreviatura a los objetivos de las flechas. Esto crea barras de ejecución verticales en la línea de vida del participante, destacando la duración de la ejecución y la carga del sistema.

Puntos dolorosos comunes de PlantUML (y cómo solucionarlos)

Aunque PlantUML es inmensamente potente, configurar dependencias locales como Java y Graphviz puede introducir fricción innecesaria para el desarrollador.

Corregir errores de sintaxis de PlantUML sin configurar Java localmente

Configurar tuberías de renderizado locales a menudo conduce a desajustes de entorno o errores de dependencias faltantes. Usar un moderno editor en línea editor gratuito de diagramas de secuencia como VPasCode elimina por completo la configuración del entorno. Si te encuentras con errores de sintaxis, VPasCode cuenta con una corrección de errores de código con IA integrada que identifica las líneas inválidas y las corrige al instante.

Exportar e incrustar diagramas en documentación técnica

Compartir diagramas estáticos entre equipos técnicos a menudo rompe los flujos de trabajo de documentación. Para mantener la documentación actualizada, exporta tus diagramos renderizados como gráficos vectoriales escalables (SVG) o PNG de alta resolución. Para una integración más profunda con la documentación, VPasCode se conecta directamente con Visual Paradigm OpenDocs para mantener tus diagramas de forma nativa junto con las especificaciones del proyecto.

Renderizar, generar y editar diagramas de secuencia PlantUML al instante con VPasCode e IA

Visual Paradigm VPasCode es una plataforma unificada de diagramas como código diseñada para desarrolladores, redactores técnicos y arquitectos de software, con potentes herramientas de IA nativas.

Generación y modificación instantánea de diagramas con IA

Como se destacó en nuestro Gran actualización de VPasCode: Generar y modificar diagramas al instante con IA, puedes omitir por completo la codificación manual ingresando indicaciones en lenguaje natural, como “Generar un diagrama de secuencia en PlantUML para un flujo de inicio de sesión OAuth”—lo que te permite crear y refactorizar la lógica de secuencia de forma nativa dentro del editor en cuestión de segundos.

Vista previa en vivo y detección automática de formato

VPasCode cuenta con un entorno de navegador sin instalación equipado con detección automática de formato. Simplemente pega tu script crudo de PlantUML o ingresa tu solicitud en el editor; el navegador identifica automáticamente el lenguaje y renderiza una vista previa interactiva en tiempo real mientras escribes.

Reparación de código con IA en un solo clic y explicaciones de diferencias lado a lado

Al trabajar con lógica de secuencia densa, ocurren errores tipográficos. Con el motor de Corrección por IA de VPasCode, puedes resolver código roto en un solo clic mientras ves diferencias de código transparentes lado a lado y explicaciones de sintaxis para ayudarte a dominar la sintaxis de PlantUML más rápido.

(Nota: Las funciones avanzadas de generación de diagramas con IA, modificación de código y corrección de errores están disponibles en Visual Paradigm Online Edición Deluxe / Visual Paradigm Desktop Edición Profesional+).

PlantUML frente a diagramas de secuencia Mermaid: ¿Cuál deberías elegir?

Preguntas frecuentes (FAQ)

¿Cómo renderizo PlantUML sin instalar Java o Graphviz?

Puede utilizar un editor web de PlantUML como VPasCode. Este procesa la sintaxis del script directamente en el navegador con renderizado en vivo, sin necesidad de configuración local ni instalación de software.

¿Puedo generar diagramas de secuencia PlantUML utilizando lenguaje natural?

Sí. Utilizando plataformas como VPasCode, puede introducir indicaciones en lenguaje natural para generar diagramas de secuencia completos al instante mediante IA, eliminando la necesidad de codificar interacciones desde cero.

¿Puedo convertir diagramas de secuencia PlantUML en imágenes SVG o PNG de alta resolución?

Sí. Una vez que su script se haya renderizado en el editor, puede exportar su diagrama de secuencia como un archivo vectorial SVG para un escalado sin pérdida de calidad, o como una imagen PNG nítida para presentaciones y documentación.

¿Cómo comparto un diagrama PlantUML en vivo y editable con mi equipo?

VPasCode ofrece herramientas de compartición directa que le permiten generar enlaces web compartibles, códigos QR o publicar diagramas directamente en centros de documentación como Visual Paradigm OpenDocs.

Pruebe VPasCode ahora en: https://www.vpascode.com/editor/
