Un diagramme de séquence PlantUML est une représentation textuelle de la manière dont les objets ou les processus interagissent au fil du temps dans un système logiciel. En utilisant un langage spécifique au domaine (DSL) en texte brut, les développeurs peuvent écrire du code de diagramme qui se rend automatiquement en représentations visuelles propres. Si vous recherchez un éditeur de diagrammes de séquence ou un éditeur PlantUML pour concevoir, documenter et partager des architectures système, comprendre la syntaxe PlantUML est l’un des moyens les plus rapides d’améliorer votre flux de travail de documentation technique.
Qu’est-ce qu’un diagramme de séquence PlantUML ? (Et pourquoi utiliser le diagramme en tant que code)
Un diagramme de séquence PlantUML illustre l’échange étape par étape de messages entre les participants d’un système lors d’un scénario d’exécution spécifique. Contrairement aux outils de conception traditionnels par glisser-déposer, PlantUML suit le diagramme en tant que code paradigme, permettant aux architectes logiciels et aux ingénieurs d’écrire des fichiers de script lisibles (tels que .puml) qui se rendent programmatiquement en diagrammes.
Avantages clés : contrôle de version, rapidité et cohérence
- Prêt pour le contrôle de version :Comme les diagrammes existent sous forme de texte brut, ils peuvent être stockés dans des dépôts Git, comparés et fusionnés aux côtés de votre code d’application.
- Vitesse de maintenance :Mettre à jour un flux de travail prend quelques secondes : il suffit de modifier une ligne de texte plutôt que de repositionner manuellement des boîtes et de reconnecter des flèches.
- Cohérence visuelle :Les outils de rendu calculent automatiquement la mise en page, l’alignement et l’espacement, garantissant un style cohérent dans toute la documentation de l’équipe.
Bases de la syntaxe essentielle : comment créer votre premier diagramme de séquence
PlantUML utilise des mots-clés simples et lisibles par l’homme pour définir les entités du système et les chemins d’interaction.
Déclaration des participants, acteurs et limites
Vous pouvez définir explicitement les participants en utilisant des mots-clés qui correspondent à leur rôle dans l’architecture du système :
@startuml
actor User
participant "API Gateway" as Gateway
database "PostgreSQL" as DB
boundary "Web App" as UI
User -> UI: Clicks Submit
UI -> Gateway: POST /api/submit
Gateway -> DB: Save Record
@endumlMessagerie et flèches : appels synchrones vs asynchrones
La direction et l’apparence des flèches indiquent comment la communication circule entre les composants :
| Syntaxe | Sortie visuelle | Type de communication |
|---|---|---|
A -> B |
Flèche pleine avec tête pleine | Appel de message synchrone |
A --> B |
Flèche pointillée avec tête pleine | Message de réponse / de retour |
A ->> B |
Flèche pleine avec tête ouverte | Appel de message asynchrone |
A - B |
Flèche à tête demi | Message unidirectionnel / événement |
Exemples de diagrammes de séquence PlantUML du monde réel
Copiez et adaptez ces modèles architecturaux courants dans votre documentation technique.

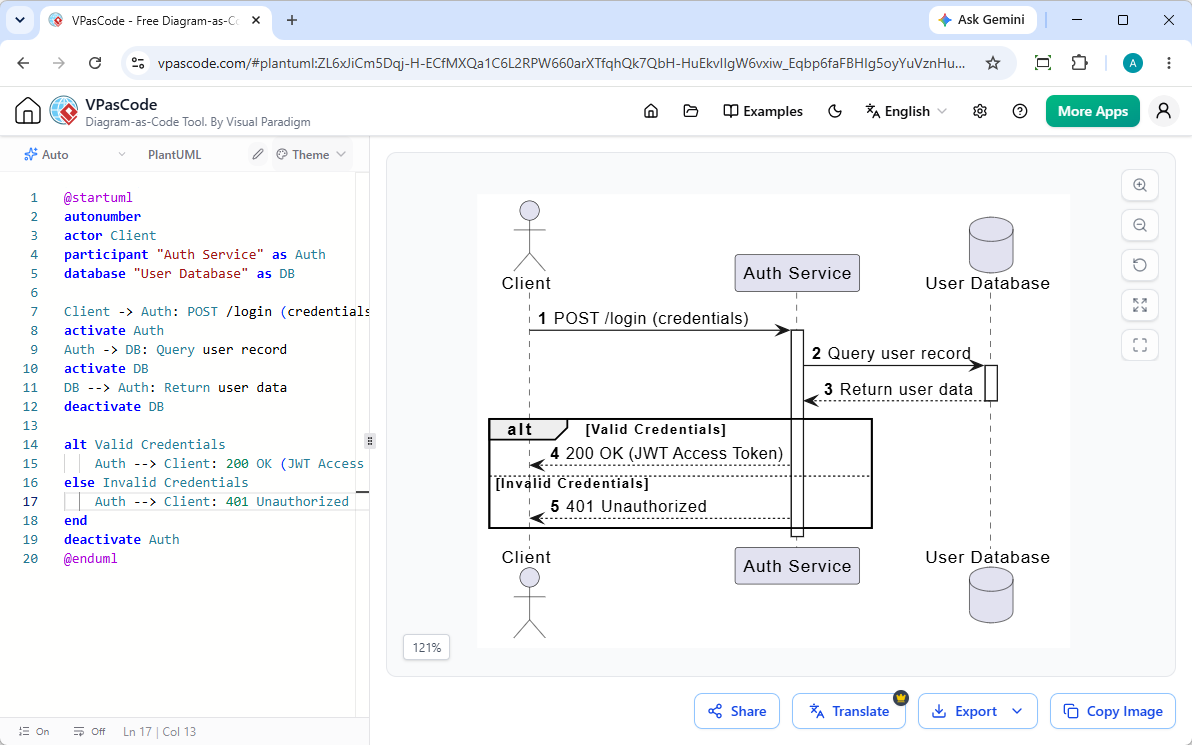

Exemple 1 : Authentification utilisateur et flux de jeton JWT
Code PlantUML correspondant :
@startuml
autonumber
actor Client
participant "Auth Service" as Auth
database "User Database" as DB
Client -> Auth: POST /login (credentials)
activate Auth
Auth -> DB: Query user record
activate DB
DB --> Auth: Return user data
deactivate DB
alt Valid Credentials
Auth --> Client: 200 OK (JWT Access Token)
else Invalid Credentials
Auth --> Client: 401 Unauthorized
end
deactivate Auth
@enduml

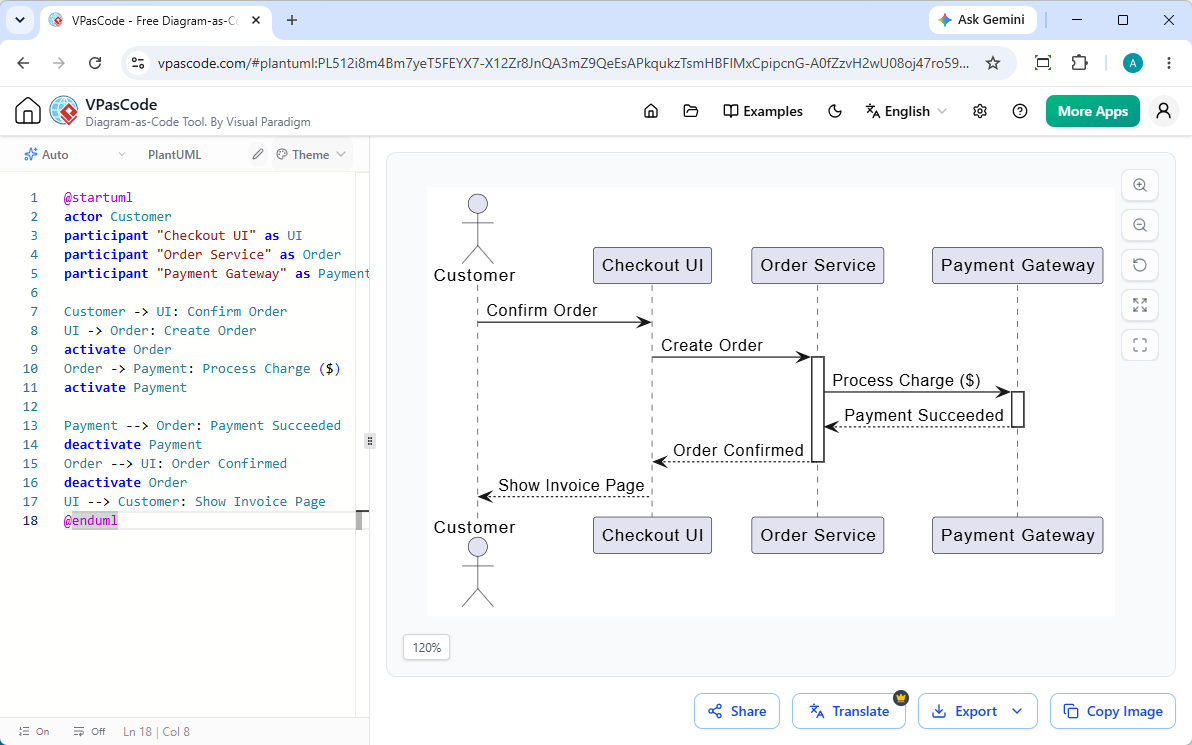

Exemple 2 : Intégration de passerelle de paiement pour le commerce électronique
Code PlantUML correspondant :
@startuml
actor Customer
participant "Checkout UI" as UI
participant "Order Service" as Order
participant "Payment Gateway" as Payment
Customer -> UI: Confirm Order
UI -> Order: Create Order
activate Order
Order -> Payment: Process Charge ($)
activate Payment
Payment --> Order: Payment Succeeded
deactivate Payment
Order --> UI: Order Confirmed
deactivate Order
UI --> Customer: Show Invoice Page
@endumlFonctionnalités avancées de PlantUML : boucles, conditions et groupement
Pour capturer avec précision une logique métier complexe, PlantUML propose des structures de contrôle intégrées qui enveloppent les séquences dans des cadres visuels clairs.
Représentation de la logique avec alt, opt, et loop blocs
alt / else: Représente une bifurcation conditionnelle (similaire àif-elseconstructions).opt: Représente des étapes optionnelles qui s’exécutent uniquement lorsqu’une condition est remplie.loop: Représente des interactions répétées ou des tâches de sondage.
Activation et désactivation des lignes de vie (activate / deactivate)
Pour montrer clairement quand un composant effectue activement un travail, utilisez activate et deactivate instructions, ou ajoutez ++ et -- raccourci vers les cibles de flèche. Cela crée des barres d’exécution verticales sur la ligne de vie du participant, mettant en évidence la durée d’exécution et la charge du système.
Points de douleur courants de PlantUML (et comment les résoudre)
Bien que PlantUML soit extrêmement puissant, la configuration de dépendances locales comme Java et Graphviz peut introduire une friction inutile pour les développeurs.
Correction des erreurs de syntaxe PlantUML sans configuration locale de Java
La configuration de pipelines de rendu locaux entraîne souvent des incohérences d’environnement ou des erreurs de dépendances manquantes. L’utilisation d’un éditeur en ligne moderneéditeur de diagrammes de séquence gratuit tel queVPasCodeélimine complètement la configuration de l’environnement. Si vous rencontrez des erreurs de syntaxe, VPasCode dispose d’un correcteur d’erreurs de code par IA intégré qui identifie les lignes invalides et les corrige instantanément.
Exportation et intégration de diagrammes dans la documentation technique
Le partage de diagrammes statiques entre les équipes techniques perturbe souvent les flux de travail de documentation. Pour maintenir la documentation à jour, exportez vos diagrammes rendus sous forme de graphiques vectoriels évolutifs (SVG) ou de PNG haute résolution. Pour une intégration plus approfondie avec la documentation, VPasCode se connecte directement à Visual Paradigm OpenDocs pour maintenir vos diagrammes nativement aux côtés des spécifications du projet.
Rendez, générez et modifiez instantanément les diagrammes de séquence PlantUML avec VPasCode et l’IA
Visual Paradigm VPasCode est une plateforme unifiée de diagrammes en code conçue pour les développeurs, les rédacteurs techniques et les architectes logiciels, dotée d’outils d’IA natifs puissants.
Génération et modification instantanées de diagrammes par IA
Comme mis en évidence dans notreMise à jour majeure de VPasCode : Générez et modifiez des diagrammes instantanément avec l’IA, vous pouvez contourner entièrement la programmation manuelle en saisissant des invites en langage naturel—telles que« Générer un diagramme de séquence en PlantUML pour un flux de connexion OAuth »—ce qui vous permet de créer et de refactoriser la logique de séquence nativement dans l’éditeur en quelques secondes.
Aperçu en direct et détection automatique du format
VPasCode propose un environnement navigateur sans installation, équipé d’une détection automatique du format. Il suffit de coller votre script PlantUML brut ou de saisir votre demande dans l’éditeur : le navigateur identifie automatiquement le langage et affiche un aperçu interactif en temps réel au fur et à mesure que vous tapez.
Réparation de code par IA en un clic et explications de diff côte à côte
Lorsque vous travaillez avec une logique de séquence dense, des fautes de frappe se produisent. Avec le moteurCorriger par IAde VPasCode, vous pouvez résoudre le code cassé en un seul clic tout en visualisant des diffs de code transparents côte à côte et des explications de syntaxe pour vous aider à maîtriser plus rapidement la syntaxe PlantUML.
(Note : Les fonctionnalités avancées de génération de diagrammes par IA, de modification de code et de correction d’erreurs sont disponibles dans l’édition Deluxe de Visual Paradigm Online / l’édition Professionnelle+ de Visual Paradigm Desktop).
PlantUML vs. Diagrammes de séquence Mermaid : Lequel devriez-vous choisir ?
| Fonctionnalité | PlantUML | Mermaid |
|---|---|---|
| Flexibilité de la syntaxe | Étendu ; prend en charge un style avancé et des constructions complexes | Simplifié ; facile à apprendre avec une surcharge syntaxique minimale |
| Écosystème natif | Nécessite Java/Graphviz pour la compilation locale | S’exécute nativement dans les environnements prenant en charge JavaScript |
| Prise en charge VPasCode | Prise en charge complète avec rendu en temps réel dans le navigateur | Prise en charge complète avec rendu en temps réel dans le navigateur |
Questions fréquemment posées (FAQ)
Comment rendre du PlantUML sans installer Java ou Graphviz ?
Vous pouvez utiliser un éditeur en ligne PlantUML tel que VPasCode. Il gère l’analyse du script directement dans le navigateur avec un rendu en direct—aucune configuration locale ou installation de logiciel n’est requise.
Puis-je générer des diagrammes de séquence PlantUML en utilisant un langage naturel ?
Oui. En utilisant des plateformes comme VPasCode, vous pouvez saisir des invites en langage naturel pour générer instantanément des diagrammes de séquence complets via l’IA, éliminant ainsi le besoin de coder les interactions à partir de zéro.
Puis-je convertir des diagrammes de séquence PlantUML en images SVG ou PNG haute résolution ?
Oui. Une fois votre script rendu dans l’éditeur, vous pouvez exporter votre diagramme de séquence sous forme de fichier vectoriel SVG pour un redimensionnement sans perte, ou sous forme d’image PNG nette pour des présentations et de la documentation.
Comment partager un diagramme PlantUML éditable en direct avec mon équipe ?
VPasCode fournit des outils de partage directs, vous permettant de générer des liens web partageables, des codes QR, ou de publier des diagrammes directement vers des centres de documentation comme Visual Paradigm OpenDocs.
Essayez VPasCode dès maintenant à : https://www.vpascode.com/editor/
