是的，PlantUML 能夠使用簡單純文字程式碼高效地生成序列圖。透過將宣告式領域特定語言（DSL）腳本轉換為視覺模型，PlantUML 讓開發人員和軟體架構師能夠記錄系統間複雜的互動流程，而無需手動繪製圖形。無論您是在尋找可靠的工作流程，還是正在尋找「最佳序列圖編輯器以加速您的視覺文件製作，本指南涵蓋從基礎語法到即時、AI 輔助渲染的所有內容。
快速解答與一個基本的 PlantUML 序列圖範例
PlantUML 透過定義參與者與訊息傳遞（使用簡單箭頭，例如「->」用於同步呼叫，以及「-->」用於回應訊息）。
以下是一個展示認證流程的基本 PlantUML 腳本：
@startuml
actor User
participant "Web App" as App
database Database
User -> App: POST /login (credentials)
App -> Database: Query User Record
Database --> App: User Found & Verified
App --> User: 200 OK (JWT Token)
@enduml
PlantUML 序列圖語法基礎
- 參與者與參與者角色：使用以下關鍵字宣告實體：「
actor,participant,boundary,control,entity」或「database. - 同步訊息（
->):實線箭頭代表直接執行呼叫。 - 非同步與回應訊息（
-->):虛線代表回傳的資料或非同步訊號。 - 別名（
作為):將長參與者名稱簡化為短識別字（例如：”參與者「支付閘道服務」作為 PG).
PlantUML 序列圖進階功能：迴圈、條件與平行邏輯
現實中的微服務與 API 工作流程需要條件路徑、重試機制與平行動作。PlantUML 原生支援直接在文字中定義複雜邏輯框架。
- 條件判斷：
alt / else / end（處理成功付款與交易遭拒的情況） - 可選路徑：
opt / end（執行可選步驟，例如發送電子郵件通知） - 迴圈：
loop / end（輪詢 API 端點直到任務完成） - 平行執行：
par / else / end（同時觸發多個背景服務）
建構複雜的微服務與 API 流程
若要明確顯示活躍處理視窗，請使用 activate與 停用（或附加「++」與「--至訊息目標）。這能視覺化地釐清執行生命週期，並避免在多層架構圖中產生混淆。
@startuml
Client -> API: 請求訂單
activate API
API -> Service: 處理付款
activate Service
alt 付款成功
Service --> API: 付款已驗證
API --> Client: 訂單已確認
else 付款失敗
Service --> API: 資金不足
API --> Client: 訂單遭拒絕
end
deactivate Service
deactivate API
@enduml
常見的 PlantUML 語法錯誤（及修正方法）
手寫語法時，細微的錯字可能導致圖表無法渲染。常見的痛點包括：
- 未閉合的邏輯區塊： 忘記以「
alt,loop」或「opt」區塊，卻未以「end. - 箭頭標記錯誤： 使用無效的箭頭長度或配對錯誤的字元（例如，混淆「
->>」與「->). - 未轉義的特殊字元： 未對包含空格或非字母數字字元的參與者標籤加上引號。
使用 AI 進行故障排除與即時語法修復
無需手動在長腳本中搜尋損壞的程式碼行，您可以使用「Visual Paradigm VPasCode」作為專用的「免費序列圖工具」，VPasCode 會自動偵測您的程式碼格式並即時渲染您的變更。若發生語法錯誤，其內建的「AI 修復」功能會立即修復損壞的腳本結構，同時顯示透明的並排程式碼差異，讓您能快速發現錯誤。
如何輕鬆渲染、產生與匯出 PlantUML 序列圖
僅為了檢視圖表而設定本機 Java 執行環境、Graphviz 相依套件或複雜的 IDE 擴充功能，可能會拖慢技術團隊的效率。現代文件工作流程可從由原生 AI 功能驅動的網頁渲染解決方案中大幅受益。
即時 AI 圖表產生與修改
正如我們在「VPasCode 重大更新：使用 AI 即時產生與修改圖表」，您可以完全跳過手動編碼，直接輸入自然語言提示，例如「「為 OAuth 登入流程產生 PlantUML 序列圖」」，讓您在編輯器內於數秒內原生建立與重構序列流程。

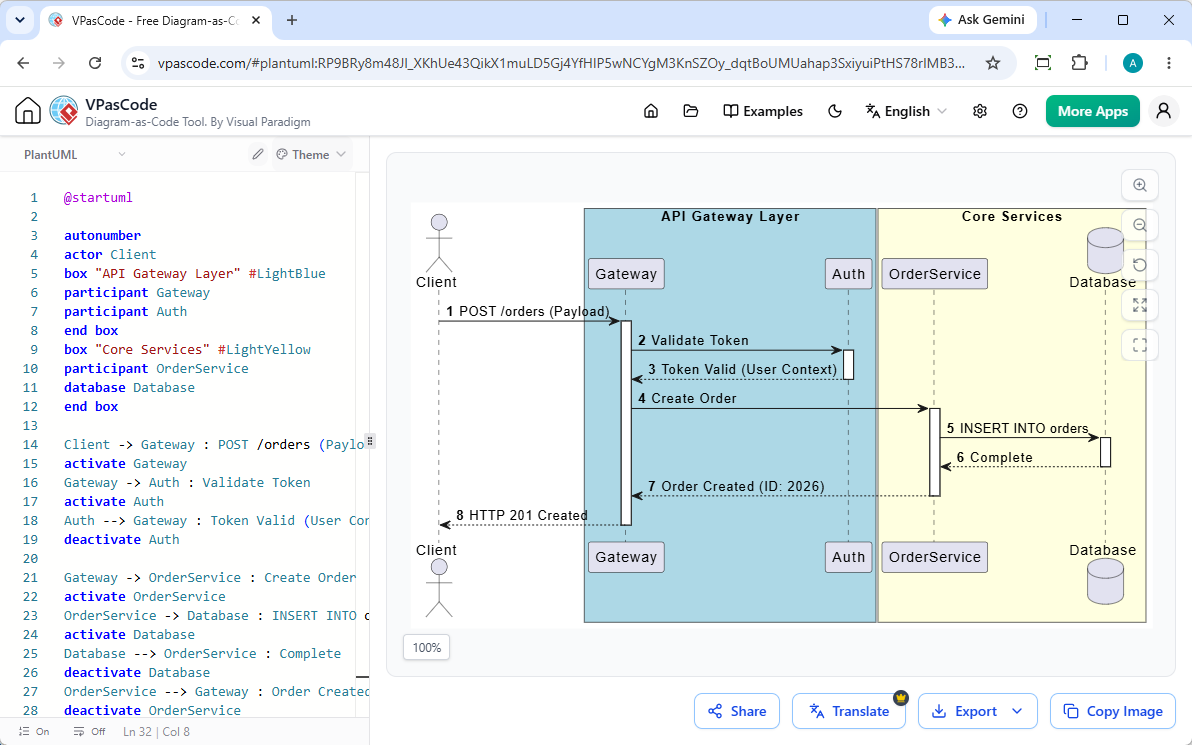

透過 VPasCode 實現即時瀏覽器渲染與向量匯出
使用「VPasCode」，您可以將原始 PlantUML 腳本或直接輸入自然語言請求貼上至瀏覽器，即時檢視即時更新。一旦您的序列圖完成，您可以：「
- 匯出清晰且可縮放的向量圖形（SVG）或高解析度光柵影像（PNG).
- ）透過公開網址或 QR 碼即時分享即時圖表。
- 將輸出成果無縫整合至團隊文件平台（如 OpenDocs）。
（註：進階 AI 圖表產生、程式碼修改與錯誤修復功能僅在 Visual Paradigm Online 進階版 / Visual Paradigm Desktop 專業版+中提供。）
超越編寫程式碼：使用 AI 產生 PlantUML 序列圖
從頭設計多步驟架構流程時，手動編寫宣告式程式碼可能耗時。對話式 AI 能填補高階工程概念與有效圖表腳本之間的差距。
使用 Visual Paradigm AI 聊天機器人進行對話式序列圖繪製
如果您更傾向於用純英文描述系統行為，而非編寫原始程式碼，那麼Visual Paradigm AI 圖形繪製聊天機器人可讓您透過簡單的提示生成完整且語法正確的序列圖。您可以使用聊天指令迭代優化個別參與者或互動迴圈，然後將您的腳本無縫橋接至 VPasCode，以進行精確的程式碼層級調整。
常見問題 (FAQs)
PlantUML 用於序列圖是否完全免費？
是的。PlantUML 是一種開源語言規格。您可以使用 VPasCode 等網頁平台，完全免費地撰寫、預覽並匯出 PlantUML 序列圖。
PlantUML 與 Mermaid 序列圖有何差異？
雖然這兩種領域特定語言 (DSL) 都能將文字轉換為圖形，但 PlantUML 為企業 UML 建模提供深度的語法靈活性，而 Mermaid 則著重於輕量級的 Markdown 整合。像 VPasCode 這樣的工具預設支援標準 PlantUML 和 Mermaid 格式，並具備自動語言偵測功能。
我如何將 PlantUML 序列圖嵌入技術文件？
您可以將渲染後的序列圖匯出為 SVG 或 PNG 檔案，並直接插入您的儲存庫，或透過 Visual Paradigm OpenDocs 等線上文件工具分享互動式連結。
立即於以下網址試用 VPasCode：https://www.vpascode.com/editor/
