Can PlantUML Generate Sequence Diagrams? (Syntax & Free Tool Guide)

Tak, PlantUML może efektywnie generować diagramy sekwencyjne, wykorzystując prosty kod tekstowy.Przetwarzając deklaratywne skrypty języka specjalistycznego (DSL) na modele wizualne, PlantUML pozwala programistom i architektom oprogramowania dokumentować złożone przepływy interakcji między systemami bez ręcznego rysowania kształtów. Niezależnie od tego, czy szukasz niezawodnego przepływu pracy, czy też poszukujesz najlepszego edytora diagramów sekwencyjnychaby przyspieszyć tworzenie dokumentacji wizualnej, ten przewodnik obejmuje wszystko – od podstawowej składni po renderowanie w czasie rzeczywistym wspomagane przez sztuczną inteligencję.

Szybka odpowiedź i podstawowy przykład diagramu sekwencyjnego PlantUML

PlantUML tworzy diagramy sekwencyjne, definiując uczestników i przesyłanie wiadomości za pomocą prostych strzałek (np. ->dla wywołań synchronicznych oraz -->dla wiadomości odpowiedzi).

Oto podstawowy skrypt PlantUML ilustrujący przepływ uwierzytelniania:

@startuml
actor User
participant "Web App" as App
database Database

User -> App: POST /login (dane logowania)
App -> Database: Zapytanie o rekord użytkownika
Database --> App: Użytkownik znaleziony i zweryfikowany
App --> User: 200 OK (token JWT)
@enduml

Podstawy składni diagramów sekwencyjnych PlantUML

Uczestnicy i aktorzy: Deklaruj encje za pomocą actor, participant, boundary, control, entity, lub database.
Wiadomości synchroniczne (->):Ciągłe strzałki reprezentują bezpośrednie wywołania wykonania.
Komunikaty asynchroniczne i odpowiedzi (-->):Kropkowane linie reprezentują zwracane dane lub sygnały asynchroniczne.
Aliasy (jako):Uprość długie nazwy uczestników na krótkie identyfikatory (np. “uczestnik "Payment Gateway Service" jako PG).

Zaawansowane funkcje sekwencji PlantUML: pętle, warunki i logika równoległa

Rzeczywiste mikrousługi i przepływy pracy API wymagają ścieżek warunkowych, powtórzeń i akcji równoległych. PlantUML natywnie obsługuje ramy złożonej logiki bezpośrednio w tekście.

Warunki: alt / else / end (Obsługa udanych płatności w porównaniu do odrzuconych transakcji)
Ścieżki opcjonalne: opt / end (Wykonywanie kroków opcjonalnych, takich jak wysłanie powiadomienia e-mail)
Pętle: loop / end (Odpytywanie punktu końcowego API do momentu zakończenia zadania)
Wykonanie równoległe: par / else / end (Uruchamianie wielu usług tła jednocześnie)

Strukturyzowanie złożonych przepływów mikrousług i API

Aby jawnie pokazać aktywne okna przetwarzania, użyj activate oraz deaktywuj (lub dołącz “++ i -- do celów wiadomości). To wizualnie wyjaśnia cykle życia wykonania i zapobiega путаницie w diagramach architektury wielowarstwowej.

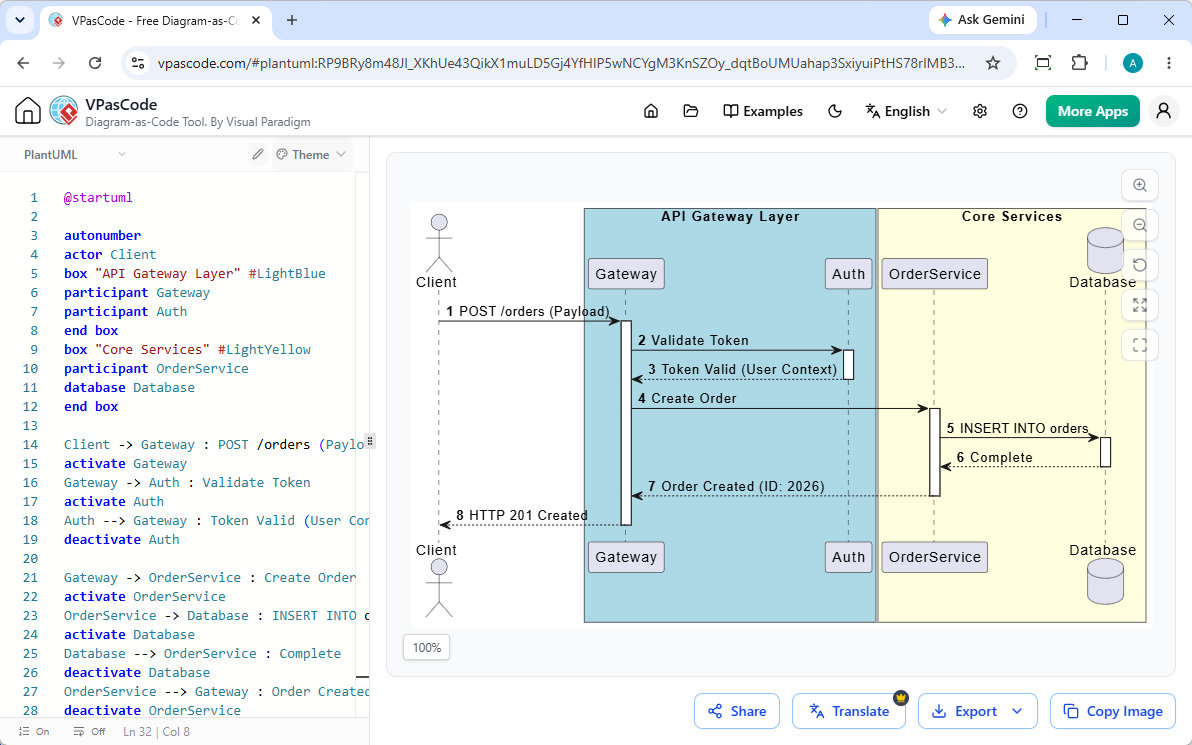

PlantUML Edytuj PlantUML w VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
Klient -> API: Złóż zamówienie
aktywuj API
API -> Usługa: Przetwórz płatność
aktywuj Usługę
alt Płatność udana
    Usługa --> API: Płatność zweryfikowana
    API --> Klient: Zamówienie potwierdzone
else Płatność nieudana
    Usługa --> API: Niewystarczające środki
    API --> Klient: Zamówienie odrzucone
end
deaktywuj Usługę
deaktywuj API
@enduml

Edit PlantUML in VPasCode

Edytuj PlantUML w VPasCode

Najczęstsze błędy składni PlantUML (i jak je naprawić)

Podczas ręcznego pisania składni drobne literówki mogą uniemożliwić renderowanie diagramów. Typowe problemy obejmują:

Niezamknięte bloki logiczne: Zapominanie o zakończeniu bloku alt, loop, lub opt bloku za pomocą end.
Niepoprawna notacja strzałek: Używanie nieprawidłowej długości strzałek lub niespasujących znaków (np. mylenie ->> i ->).
Nieskopiowane znaki specjalne: Pomijanie cudzysłowów wokół etykiet uczestników zawierających spacje lub znaki niealfanumeryczne.

Rozwiązywanie problemów i naprawa składni w czasie rzeczywistym przy użyciu AI

Zamiast ręcznie wyszukiwać uszkodzone linie w długich skryptach, możesz usprawnić swój przepływ pracy, korzystając z Visual Paradigm VPasCode. Działając jako dedykowane narzędzie do tworzenia diagramów sekwencji, VPasCode automatycznie wykrywa format Twojego kodu i renderuje zmiany w czasie rzeczywistym. W przypadku wystąpienia błędu składni, wbudowane Naprawa przez AInatychmiast naprawia uszkodzone struktury skryptów, jednocześnie wyświetlając przejrzysty porównawczy różnicowy kod obok siebie, co pozwala szybko wykrywać błędy.

Jak bez wysiłku renderować, generować i eksportować diagramy sekwencji PlantUML

Konfigurowanie lokalnych środowisk uruchomieniowych Java, zależności Graphviz lub złożonych rozszerzeń IDE tylko po to, aby wyświetlić diagram, może spowolnić pracę zespołów technicznych. Współczesne przepływy pracy dokumentacji znacząco zyskują dzięki rozwiązaniom renderowania opartym na sieci, napędzanym przez natywne możliwości AI.

Natychmiastowe generowanie i modyfikacja diagramów przy użyciu AI

Jak podkreślono w naszym Wielka aktualizacja VPasCode: Natychmiastowe generowanie i modyfikacja diagramów przy użyciu AI, możesz całkowicie pominąć ręczne kodowanie, wpisując polecenia w języku naturalnym—takie jak „Wygeneruj diagram sekwencji w PlantUML dla przepływu logowania OAuth”—co pozwala Ci tworzyć i refaktoryzować przepływy sekwencji natywnie wewnątrz edytora w ciągu kilku sekund.

Natychmiastowe renderowanie w przeglądarce i eksport wektorowy za pomocą VPasCode

Dzięki VPasCode, możesz wkleić surowe skrypty PlantUML lub wpisać polecenia w języku naturalnym bezpośrednio do przeglądarki, aby natychmiast zobaczyć aktualizacje na żywo. Gdy Twój diagram sekwencji zostanie ukończony, możesz:

Eksportować ostre, skalowalne grafiki wektorowe (SVG) lub wysokiej rozdzielczości obrazy rastrowe (PNG).
Udostępniaj diagramy na żywo natychmiast za pomocą publicznych adresów URL lub kodów QR.
Płynnie integruj wyniki z platformami dokumentacji zespołowej, takimi jak OpenDocs.

(Uwaga: Zaawansowane funkcje generowania diagramów przy użyciu AI, modyfikacji kodu i naprawy błędów są dostępne w wersji Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

Poza pisaniem kodu: Generowanie diagramów sekwencji PlantUML przy użyciu AI

Ręczne pisanie kodu deklaratywnego może zająć dużo czasu podczas projektowania wieloetapowych przepływów architektury od podstaw. Rozmawiające AI zamyka lukę między wysokopoziomowymi koncepcjami inżynierskimi a poprawnymi skryptami diagramów.

Tworzenie diagramów sekwencyjnych w trybie konwersacyjnym za pomocą czatu AI Visual Paradigm

Jeśli wolisz opisywać zachowanie systemu w zwykłym języku angielskim zamiast pisać surowy kod, to czat AI do tworzenia diagramów Visual Paradigm pozwala na generowanie kompletnych, składniowo poprawnych diagramów sekwencyjnych za pomocą prostych poleceń. Możesz iteracyjnie udoskonalać poszczególnych uczestników lub pętle interakcji za pomocą poleceń czatu, a następnie płynnie przenieść swój skrypt do VPasCode w celu precyzyjnych dostosowań na poziomie kodu.

Najczęściej zadawane pytania (FAQ)

Czy PlantUML jest całkowicie darmowy dla diagramów sekwencyjnych?

Tak. PlantUML to specyfikacja języka typu open-source. Możesz pisać, podglądać i eksportować diagramy sekwencyjne PlantUML całkowicie za darmo, korzystając z platform internetowych, takich jak VPasCode.

Jaka jest różnica między diagramami sekwencyjnymi PlantUML a Mermaid?

Chociaż oba języki DSL konwertują tekst na diagramy, PlantUML oferuje głęboką elastyczność składni dla modelowania UML w przedsiębiorstwach, podczas gdy Mermaid koncentruje się na lekkiej integracji z Markdown. Narzędzia takie jak VPasCode obsługują zarówno standardowy format PlantUML, jak i Mermaid z poziomu instalacji, z automatycznym wykrywaniem języka.

Jak osadzić diagramy sekwencyjne PlantUML w dokumentacji technicznej?

Możesz wyeksportować wyrenderowany diagram sekwencyjny jako plik SVG lub PNG i wstawić go bezpośrednio do swoich repozytoriów, lub udostępniać interaktywne linki za pomocą narzędzi do dokumentacji online, takich jak Visual Paradigm OpenDocs.

Wypróbuj VPasCode już teraz na: https://www.vpascode.com/editor/
