Do Software Engineers Still Use UML? The Modern Shift

Czy inżynierowie oprogramowania nadal używają UML dzisiaj?Tak, ale nie tak jak kiedyś. Chociaż pełnoskalowe, sztywne modelowanie UML w dużej mierze zniknęło z nowoczesnych procesów Agile, konkretne podstawowe diagramy – takie jak diagramy sekwencji i klas – pozostają niezbędne do projektowania technicznego. Dziś inżynierowie oprogramowania odeszli od ciężkich narzędzi wizualnych typu „przeciągnij i upuść” na rzecz lekkich”Diagram jako kod (DaC) przepływy pracy i natywne możliwości sztucznej inteligencji, korzystając z narzędzi takich jak PlantUML i Mermaid.

Czy inżynierowie oprogramowania nadal używają UML dzisiaj? (Krótka odpowiedź)

Inżynierowie oprogramowania nadal używają UML wybiórczo jako narzędzia komunikacji, a nie jako formalnego języka tworzenia planów. Nowoczesna rozwój stawia na działający kod ponad wyczerpującą dokumentację wstępną, co oznacza, że inżynierowie rzadko budują kompleksowe modele UML obejmujące cały bazę kodu. Zamiast tego zespoły używają lekkich diagramów UML do szkicowania złożonych przepływów API, modelowania schematów baz danych lub wyjaśniania komunikacji między mikroserwisami przed napisaniem kodu.

Upadek ciężkiego UML: Dlaczego programiści odeszli od niego

Tradycyjny paradygmat języka modelowania zjednoczonego (UML) stracił na popularności z powodu tarcia z nowoczesnymi praktykami dostarczania oprogramowania. Główne czynniki tej zmiany obejmują:

Pułapka utrzymania:Wizualne diagramy tworzone w tradycyjnych narzędziach typu „przeciągnij i upuść” szybko stają się przestarzałe, gdy ewoluuje baza kodu, zamieniając statyczne diagramy w mylącą dokumentację.
Agile zamiast BDUF (Duży projekt na początku):Szybkie, iteracyjne inżynierowanie preferuje minimalne, elastyczne szkice projektowe nad sztywnymi planami architektonicznymi.
Przełączanie kontekstu:Opuszczanie edytora kodu w celu ręcznego wyrównywania pudełek i strzałek w oddzielnym interfejsie graficznym przerywa skupienie programisty i spowalnia wykonanie.

Pułapka utrzymania: Rozbieżne wizualizacje vs. kod produkcyjny

Gdy wizualny diagram znajduje się poza repozytorium kodu, każda refaktoryzacja lub aktualizacja API wymaga ręcznych poprawek wizualnych. W praktyce zajęte zespoły deweloperskie pomijają aktualizację tych statycznych obrazów. Z czasem dokumentacja projektowa zamienia się w „dług techniczny” – myląc nowych inżynierów i komplikując audyty systemu.”

Nowoczesny Agile vs. Duży projekt na początku (BDUF)

Wczesne metody inżynierii oprogramowania polegały na szczegółowych projektach UML generowanych podczas długich cykli planowania. Nowoczesne ramy Agile i DevOps podkreślają ciągłą dostawę i projektowanie iteracyjne. Zespoły inżynieryjne obecnie preferują zwięzłe, wysokiej skuteczności diagramy, które służą natychmiastowym dyskusjom projektowym, a nie wyczerpującym specyfikacjom.

Gdzie diagramy architektoniczne są nadal obowiązkowe

Komunikacja wizualna pozostaje kluczowa we współczesnej inżynierii oprogramowania. Chociaż kompletne zestawy UML rzadko są wymuszane, konkretne diagramy UML są krytyczne w kluczowych scenariuszach inżynieryjnych:

Typ diagramu	Główny przypadek użycia inżynieryjnego	Dlaczego przetrwało
Diagram sekwencji	Wywołania mikroserwisów, przepływy uwierzytelniania, komunikacja API	Jasno wizualizuje synchroniczną/asynchroniczną timing między systemami.
Diagram klas / komponentów	Modelowanie domenowe, granice systemu, struktury obiektów	Zapewnia natychmiastową jasność dotyczącą relacji systemowych podczas przeglądów projektowych.
Diagram stanów	Przetwarzanie płatności, złożone cykle życia zamówień, stany interfejsu użytkownika	Jawnie mapuje przejścia między stanami, aby zapobiec błędom logicznym w złożonych przepływach pracy.

Diagramy sekwencji dla złożonych mikroserwisów i interakcji API

Diagramy sekwencji są najpowszechniej używanym diagramem UML we współczesnej inżynierii oprogramowania. W miarę jak systemy przechodzą na rozproszone mikroserwisy, śledzenie pojedynczej transakcji między wieloma serwisami, kolejkami wiadomości i bazami danych wyłącznie za pomocą tekstu staje się trudne. Diagram sekwencji ujawnia warunki wyścigu, wąskie gardła opóźnienia oraz brakujące kroki obsługi błędów jeszcze przed rozpoczęciem implementacji.

Wdrożenie techniczne i zgodność międzyfunkcyjna

Jeden jasny diagram przyspiesza wdrażanie inżynierów znacznie skuteczniej niż tysiące linii kodu lub gęste dokumenty tekstowe. Wizualizacje architektury wysokiego poziomu pomagają zespołom zdalnym i międzyfunkcyjnym szybko zrozumieć granice systemu, obwody bezpieczeństwa i potoki danych.

Ewolucja: Dlaczego programiści przyjmują podejście Diagram jako Kod (DaC) oraz AI

Aby wyeliminować ból związany z narzędziami do projektowania wizualnego, zachowując jednocześnie przejrzystość UML, zespoły inżynierii oprogramowania zwracają się kuDiagram jako Kod (DaC)połączone z natywną pomocą sztucznej inteligencji. DaC traktuje diagramy architektoniczne jak kod źródłowy oprogramowania: pisany w językach specyficznych dla domeny (DSL) w postaci zwykłego tekstu lub generowany natychmiast za pomocą poleceń w języku naturalnym.

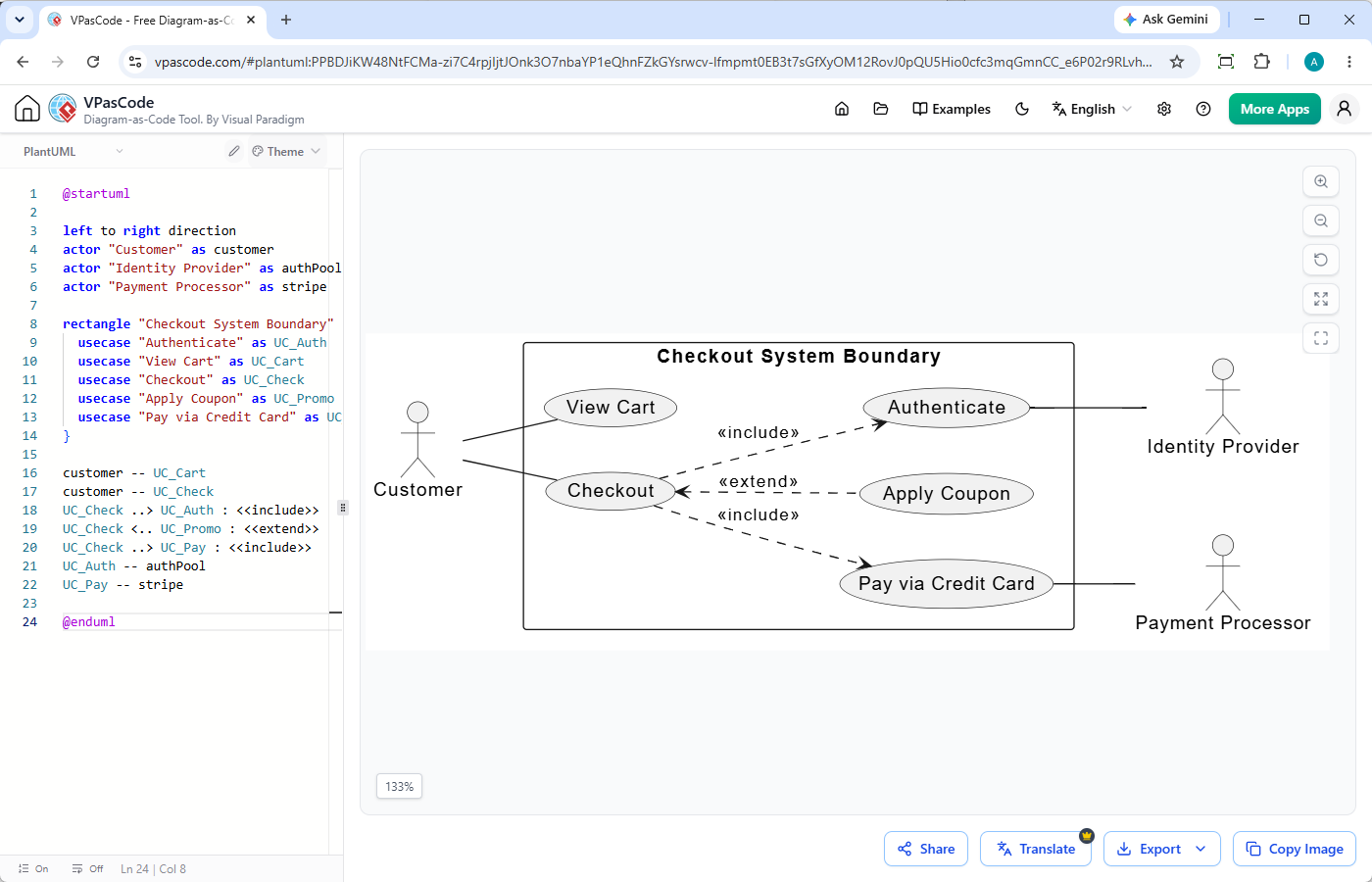

Uproszczenie przepływów pracy DSL dzięki VPasCode

Pisanie surowych skryptów tekstowych na diagramy lub konfigurowanie złożonych wtyczek często wprowadza tarcia. Visual Paradigm VPasCodeeliminuje to tarcie konfiguracji, zapewniając zintegrowane, oparte na przeglądarcedarmowy edytor UMLwzbogacony o wbudowane narzędzia AI.

Jako oparty na przeglądarcedarmowy edytor PlantUMLi renderujący wiele formatów, VPasCode zapewnia natychmiastowe funkcje zwiększające produktywność:

Natywne generowanie i modyfikowanie przez AI:Twórz pełne diagramy UML na podstawie poleceń w języku naturalnym (np.„Wygeneruj diagram przypadków użycia w PlantUML dla systemu bankomatu”) lub poproś AI o bezpośrednią modyfikację istniejącego kodu wewnątrz interfejsu.
Automatyczne wykrywanie formatu:Wklej surowy skrypt do edytora online – niezależnie od tego, czy jest to PlantUML, Mermaid, Graphviz czy JSON – a VPasCode automatycznie wykrywa format bez konieczności ręcznej konfiguracji.
Podgląd w czasie rzeczywistym:Żywa renderacja natychmiast aktualizuje wizualne diagramy w miarę wpisywania kodu lub wydawania poleceń, co umożliwia szybkie iterowanie nad koncepcjami architektonicznymi.
Czyste opcje eksportu:Pobieraj wyrenderowane diagramy jako skalowalne obrazy wektorowe (SVG) lub pliki PNG o wysokiej rozdzielczości do dokumentacji lub udostępniaj je bezpośrednio za pomocą natychmiastowych adresów URL.

Pokonanie krzywej uczenia się składni w modelowaniu tekstowym

Chociaż podejście Diagram-as-Code rozwiązuje problemy z wizualnym wyrównaniem, inżynierowie nadal muszą opanować reguły składni DSL w wielu językach (PlantUML, Mermaid, C4 itp.). Brakująca nawias lub literówka mogą zepsuć renderowanie i przerwać ciągłość pracy projektowej.

Automatyczne naprawianie błędów przez AI i przejrzyste porównania kodu

Aby przezwyciężyć przeszkody składniowe, VPasCode integruje natywną pomoc AI bezpośrednio w środowisku renderowania. Jeśli skrypt PlantUML lub Mermaid nie powiedzie się z powodu błędów składniowych, kliknięcie“Napraw przez AI“natychmiast analizuje i naprawia kod. Edytor wyświetla obok siebie porównanie kodu wraz z wyjaśnieniami, pomagając programistom korygować błędy składniowe bez konieczności przeszukiwania podręczników dokumentacji.

Wielojęzyczne tłumaczenie diagramów dla zespołów rozproszonych

Zespoły deweloperskie na całym świecie często pracują w wielu językach. VPasCode zawiera natywną funkcję tłumaczenia tekstu przy użyciu AI bezpośrednio w edytorze. Inżynierowie mogą automatycznie tłumaczyć opisy węzłów, kroki sekwencji i etykiety na języki globalne (np. konwertując “Process Order” na “处理订单”) bez naruszania logiki kodu DSL ani struktury wizualnej.

(Uwaga: Zaawansowane funkcje generowania, modyfikowania i naprawiania błędów diagramów przy użyciu AI są dostępne w wersji Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

Integracja diagramów w żywą dokumentację techniczną

Diagram przynosi wartość tylko wtedy, gdy programiści mogą go znaleźć i wyświetlić podczas aktywnej pracy nad projektem. Współczesne praktyki architektoniczne integrują wizualne diagramy bezpośrednio z bazami wiedzy, wewnętrznymi portalami deweloperskimi oraz plikami README.

Centralizacja specyfikacji systemów dzięki integracji z OpenDocs

VPasCode integruje się natywnie z Visual Paradigm OpenDocs. Inżynierowie mogą tworzyć lub udoskonalać diagramy, używając skryptów tekstowych lubgenerowania diagramów przez AIw VPasCode i publikować je bezpośrednio w zestawach żywej dokumentacji technicznej. Ten przepływ pracy utrzymuje centralne, wyszukiwalne centrum dla architektury inżynieryjnej bez konieczności ręcznego eksportowania obrazów lub korzystania z zewnętrznych hostów zasobów.

Werdykt: UML nie umarł – ewoluował w kod i AI

Czy inżynierowie oprogramowania używają UML? Tak, ale statyczne narzędzia do rysowania UML typu “przeciągnij i upuść” zostały zastąpione przez przyjazne programistom, oparte na kodzie i wspierane przez AI przepływy pracy. Współcześni inżynierowie piszą modele sekwencji, klas i stanów w zwykłym tekście lub generują je natychmiast, używając poleceń w języku naturalnym za pomocą PlantUML i Mermaid, utrzymując dokumentację obok kodu źródłowego.

Niezależnie od tego, czy potrzebujesz szybkiegodarmowego narzędzia UMLdo diagramów sekwencji, czy niezawodnegodarmowego edytora PlantUMLdo przeglądów architektury, możesz pisać, generować poleceniami, renderować i udoskonalać swoje diagramy online, używającVPasCode.
