PlantUML 有多久历史？发展历程、演变与“代码即图表”的未来

PlantUML 于 2009 年 4 月 17 日正式发布。由 Arnaud Roques 创建，PlantUML 已有超过 17 年的历史，至今仍是软件架构领域采用最广泛的开源“代码即图表”技术之一。它旨在通过纯文本脚本渲染统一建模语言（UML）图表，从根本上改变了开发人员记录软件系统的方式。如果您正在寻找一个高效的免费 UML 编辑器或在线UML 工具来执行 PlantUML 脚本，现代 Web 工具已发展至能够提供更快的渲染速度、零配置部署，并集成了原生 AI 能力。

1. 简短回答：PlantUML 有多久历史？

PlantUML 于 2009 年 4 月首次发布，旨在解决一个具体的工程问题：消除在可视化编辑器中手动绘制图表的繁琐工作。通过利用 Graphviz 将简单的纯文本语法转换为结构化的可视化模型，PlantUML 为技术文档引入了一种可编程且可版本控制的方法。

1.1 起源故事：2009 年 4 月 17 日发布

2009 年，创始人 Arnaud Roques 发布了 PlantUML，旨在将领域特定语言（DSL）的原则引入软件设计。工程师无需在画布上拖放形状，而是可以通过代码定义关系，从而实现图表布局的自动生成。

1.2 PlantUML 发布里程碑与演变（2009 年至今）

年份	里程碑	架构影响
2009	首次发布	基于 Java 和 Graphviz 引入了基本的序列图、用例图和类图语法。
2012–2015	DSL 扩展	增加了对活动图、状态图、组件图、部署图和实体关系图（ERD）格式的支持。
2018	非 UML 可视化	扩展至思维导图、工作分解结构（WBS）和甘特图。
2021+	架构框架	将 C4 模型架构和 ArchiMate 标准定义集成到核心语法中。
当前	云与原生 AI 集成	采用云原生渲染器、IDE 扩展以及基于浏览器的 AI 代码编辑器，实现基于提示的自动生成。

2. PlantUML 的诞生原因（及其解决的核心问题）

传统建模依赖于将图表存储为专有二进制或复杂 XML 格式的遗留图形用户界面工具。PlantUML 填补了代码仓库与架构文档之间的鸿沟。

2.1 范式转变：从重型 GUI 工具转向版本控制的文本

对 Git 友好：基于文本的图表脚本可以通过标准的拉取请求进行版本控制、提交和合并。
自动布局：渲染引擎自动处理元素对齐和连线路由。
重构速度：在复杂系统图表中重命名类或服务，只需进行简单的文本搜索和替换。

2.2 为何开发者至今仍依赖 PlantUML

尽管已近二十年历史，PlantUML 仍因其庞大的生态系统、对完整 UML 规范的支持，以及与构建流水线、CI/CD 系统和开发者文档平台的深度集成，而成为行业标准。

3. 传统 PlantUML 工作流在当今面临的挑战

虽然 PlantUML 语言依然稳健，但管理其传统的本地执行栈为现代开发团队带来了技术摩擦。

3.1 本地环境摩擦：Graphviz、Java 和命令行接口依赖

在本地运行 PlantUML 通常需要安装和配置以下内容：

Java 运行时环境（JRE）。
Graphviz（Dot 引擎）用于布局计算。
IDE 插件或命令行包装器。

跨平台路径错误、缺失的 Java 依赖项以及不匹配的 Graphviz 版本经常导致本地设置期间渲染失败。

3.2 学习曲线：调试复杂的语法和格式错误

随着系统架构的扩展，PlantUML 脚本变得冗长。单个缺失的大括号或错误的箭头语法可能导致整个渲染块失败，且缺乏清晰的逐行视觉反馈，从而降低文档编写效率。

4. 图表即代码与 AI 集成的现代演进

现代工程工作流倾向于使用轻量级、可云端访问、零安装的工具，这些工具消除了本地设置的障碍，同时通过现代编译器和原生 AI 功能增强了脚本编辑能力。

4.1 无缝云渲染：消除本地设置

基于浏览器的执行引擎消除了对本地 Java/Graphviz 系统的要求。开发者可以将原始代码粘贴到基于 Web 的免费 PlantUML 编辑器中，并即时查看渲染后的 SVG 或 PNG 输出。

4.2 利用原生 AI 生成和错误纠正增强 PlantUML

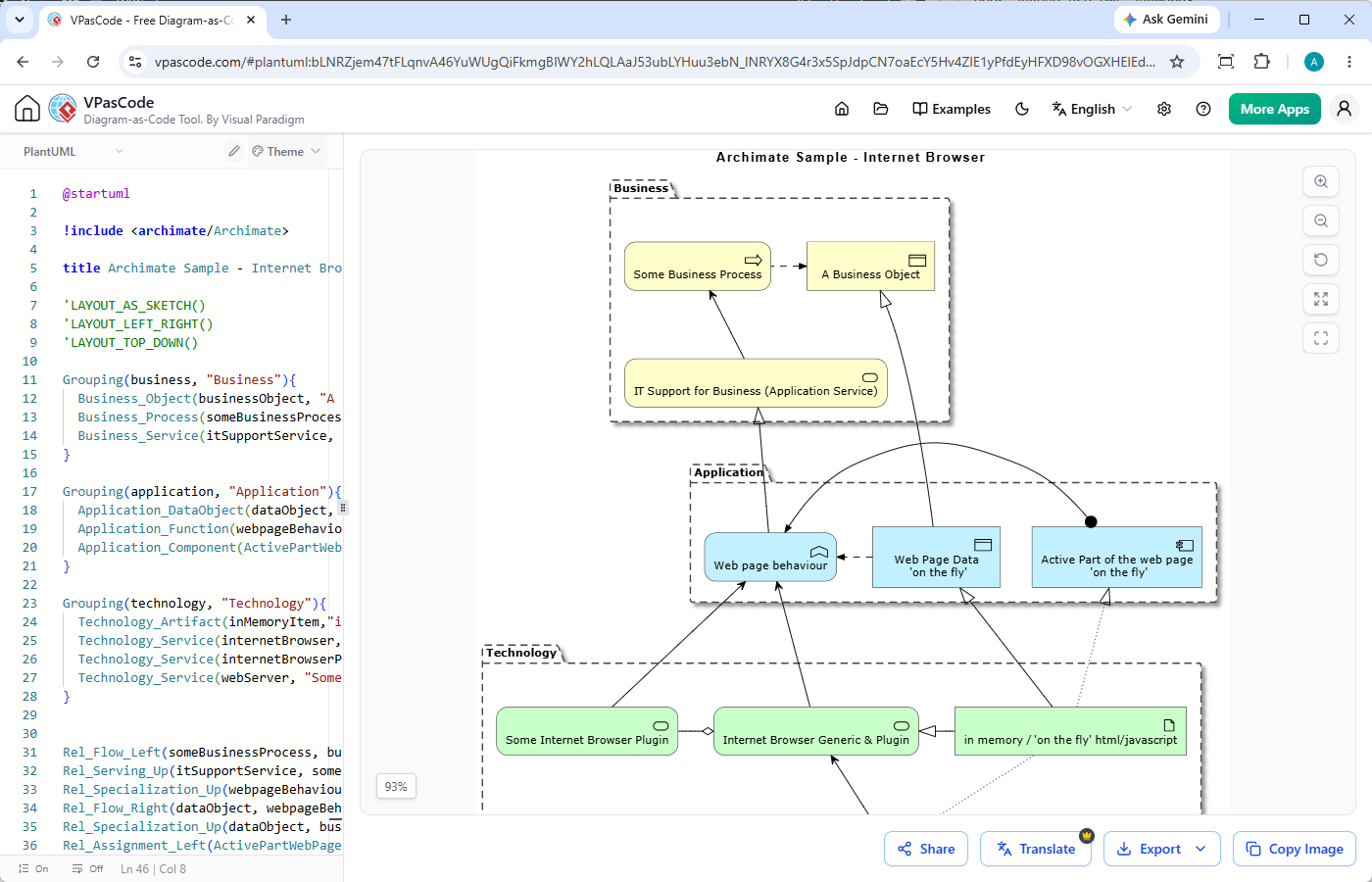

诸如Visual Paradigm VPasCode通过统一渲染、语法管理和AI 图表生成于浏览器编辑器中：

提示词生成图表：输入自然语言提示词——例如“为 ATM 系统生成 PlantUML 用例图”——即可即时生成代码并渲染架构图。
自动格式检测：粘贴标准的 PlantUML 代码或其他领域特定语言（DSL），VPasCode 将自动识别语言。
实时实时预览：在输入或调整脚本时，可视化效果将动态并排渲染。
AI 代码错误修复：遇到语法错误？点击“由 AI 修复”即可自动修复损坏的代码，并提供并排的差异说明。
原生翻译与导出：直接在编辑器内将图表标签翻译为多种语言，并即时导出高分辨率 PNG 或矢量 SVG 文件。

（注：高级 AI 图表生成、修改和错误修复功能仅在 Visual Paradigm Online 高级版 / Visual Paradigm Desktop 专业版+中提供。）

5. 超越 PlantUML：现代软件架构的多格式支持

现代软件团队很少统一采用单一的图表格式。多语言团队通常根据具体的文档需求使用不同的领域特定语言（DSL）。

5.1 何时使用 PlantUML、Mermaid 或标准 DSL

格式 / 语言	最佳用途	核心优势
PlantUML	复杂软件设计（类图、状态图、序列图、C4 模型）	对 UML 标准覆盖深入，语法选项成熟。
Mermaid	仓库内的 Markdown 文档、简单流程图	在 GitHub/GitLab 等平台上的原生渲染。
Graphviz / Markmap	网络图、自动生成的思维导图	卓越的数学自动布局能力。

5.2 使用 VPasCode 构建统一的技术文档

与其在不同单一用途的渲染器之间切换，Visual Paradigm VPasCode充当统一枢纽。它支持 PlantUML，同时兼容 Mermaid、Graphviz、ECharts、SQL 以及 JSON/YAML 等结构化数据格式。完成的图表可通过直接 URL 共享，或直接发布到 Visual Paradigm OpenDocs 以生成全面的技术报告。
