PlantUML bao nhiêu tuổi? Lịch sử, sự tiến hóa và tương lai của mô hình hóa dưới dạng mã

PlantUML chính thức được phát hành vào ngày 17 tháng 4 năm 2009.Được tạo ra bởi Arnaud Roques, PlantUML đã hơn 17 năm tuổi và vẫn là một trong những công nghệ mô hình hóa dưới dạng mã nguồn mở được áp dụng rộng rãi nhất trong kiến trúc phần mềm. Được thiết kế để hiển thị các biểu đồ Ngôn ngữ Mô hình hóa Thống nhất (UML) từ các kịch bản văn bản thuần túy, nó đã thay đổi căn bản cách các nhà phát triển tài liệu hóa các hệ thống phần mềm. Nếu bạn đang tìm kiếm một công cụ chỉnh sửa UML hiệu quả,trình chỉnh sửa UML miễn phíhoặc một công cụ UML trực tuyếncông cụ UMLđể thực thi các kịch bản PlantUML, các công cụ web hiện đại đã phát triển để giúp việc hiển thị nhanh hơn, không cần cài đặt và được tăng cường với các khả năng AI bản địa.

1. Câu trả lời ngắn gọn: PlantUML bao nhiêu tuổi?

PlantUML lần đầu tiên được ra mắt vào tháng 4 năm 2009 để giải quyết một vấn đề kỹ thuật cụ thể: loại bỏ khối lượng công việc thủ công khi vẽ biểu đồ trong các trình chỉnh sửa trực quan. Bằng cách chuyển đổi cú pháp văn bản thuần túy đơn giản thành các mô hình trực quan có cấu trúc bằng Graphviz, PlantUML đã giới thiệu một cách tiếp cận lập trình, có thể kiểm soát phiên bản đối với tài liệu kỹ thuật.

1.1 Câu chuyện nguồn gốc: Được phát hành vào ngày 17 tháng 4 năm 2009

Năm 2009, người sáng tạo Arnaud Roques đã công bố PlantUML để mang các nguyên tắc của ngôn ngữ chuyên dụng (DSL) đến thiết kế phần mềm. Thay vì kéo và thả các hình dạng trên một bảng vẽ, các kỹ sư có thể định nghĩa các mối quan hệ trong mã, cho phép bố cục biểu đồ được tự động tạo ra.

1.2 Các cột mốc phát hành và sự tiến hóa của PlantUML (2009–Hiện tại)

Năm	Cột mốc	Tác động kiến trúc
2009	Ra mắt ban đầu	Giới thiệu cú pháp cơ bản cho biểu đồ Chuỗi, Biểu đồ Trường hợp sử dụng và Biểu đồ Lớp dựa trên Java và Graphviz.
2012–2015	Mở rộng DSL	Thêm hỗ trợ cho các định dạng Hoạt động, Trạng thái, Thành phần, Triển khai và ERD.
2018	Trực quan hóa phi-UML	Mở rộng sang Bản đồ tư duy, WBS (Cấu trúc phân chia công việc) và biểu đồ Gantt.
2021+	Khung kiến trúc	Tích hợp kiến trúc Mô hình C4 và các định nghĩa chuẩn ArchiMate vào cú pháp cốt lõi.
Hiện tại	Tích hợp đám mây và AI bản địa	Việc áp dụng vào các bộ renderers gốc đám mây, tiện ích mở rộng IDE và các trình soạn thảo mã AI dựa trên trình duyệt với khả năng tạo mã dựa trên lời nhắc.

2. Tại sao PlantUML được tạo ra (và những vấn đề cốt lõi mà nó giải quyết)

Việc mô hình hóa truyền thống dựa trên các công cụ GUI cũ lưu trữ sơ đồ dưới dạng nhị phân độc quyền hoặc định dạng XML phức tạp. PlantUML đã lấp đầy khoảng cách giữa các kho lưu trữ mã và tài liệu kiến trúc.

2.1 Sự chuyển dịch mô hình: Từ các công cụ GUI nặng nề sang văn bản được kiểm soát phiên bản

Tương thích với Git:Các kịch bản sơ đồ dựa trên văn bản có thể được quản lý phiên bản, cam kết và hợp nhất thông qua các Pull Request tiêu chuẩn.
Bố cục tự động:Bộ máy render tự động xử lý việc căn chỉnh các phần tử và định tuyến đường kẻ.
Tốc độ tái cấu trúc:Việc đổi tên một lớp hoặc dịch vụ trên một sơ đồ hệ thống phức tạp chỉ đòi hỏi một thao tác tìm kiếm và thay thế văn bản đơn giản.

2.2 Tại sao các nhà phát triển vẫn dựa vào PlantUML ngày nay

Mặc dù đã gần hai thập kỷ, PlantUML vẫn là tiêu chuẩn vàng nhờ hệ sinh thái khổng lồ, hỗ trợ các đặc tả UML toàn diện và tích hợp sâu vào các quy trình xây dựng, hệ thống CI/CD và các nền tảng tài liệu dành cho nhà phát triển.

3. Những thách thức của các quy trình làm việc PlantUML truyền thống ngày nay

Mặc dù ngôn ngữ PlantUML vẫn mạnh mẽ, việc quản lý bộ máy thực thi cục bộ truyền thống của nó tạo ra các rào cản kỹ thuật cho các đội ngũ phát triển hiện đại.

3.1 Rào cản môi trường cục bộ: Graphviz, Java và các phụ thuộc CLI

Chạy PlantUML tại chỗ thường yêu cầu cài đặt và cấu hình:

Môi trường chạy Java (JRE).
Graphviz (động cơ Dot) để tính toán bố cục.
Các tiện ích mở rộng IDE hoặc các lớp bao bọc dòng lệnh.

Các lỗi đường dẫn đa nền tảng, thiếu phụ thuộc Java và phiên bản Graphviz không khớp thường xuyên gây ra lỗi render trong quá trình thiết lập cục bộ.

3.2 Đường cong học tập: Gỡ lỗi cú pháp và lỗi định dạng phức tạp

Khi kiến trúc hệ thống phát triển, các kịch bản PlantUML trở nên dài dòng. Một dấu ngoặc nhọn bị thiếu hoặc cú pháp mũi tên không chính xác có thể khiến toàn bộ khối render bị lỗi mà không có phản hồi trực quan rõ ràng theo từng dòng, làm chậm tốc độ tạo tài liệu.

4. Sự tiến hóa hiện đại của sơ đồ dưới dạng mã và tích hợp AI

Các quy trình làm việc kỹ thuật hiện đại ưa chuộng các công cụ nhẹ, truy cập được qua đám mây, không cần cài đặt, giúp loại bỏ các rào cản thiết lập cục bộ đồng thời nâng cao khả năng chỉnh sửa kịch bản với các trình biên dịch hiện đại và khả năng AI bản địa.

4.1 Render đám mây không rào cản: Loại bỏ thiết lập cục bộ

Các công cụ thực thi dựa trên trình duyệt loại bỏ các yêu cầu hệ thống Java/Graphviz cục bộ. Các nhà phát triển có thể dán mã thô vào một trìnhtrình soạn thảo PlantUML miễn phívà ngay lập tức kiểm tra các đầu ra SVG hoặc PNG đã được render.

4.2 Tăng cường PlantUML với khả năng tạo mã và sửa lỗi AI bản địa

Các nền tảng như Visual Paradigm VPasCode đơn giản hóa quy trình sơ đồ dưới dạng mã bằng cách thống nhất việc hiển thị, quản lý cú pháp và tạo sơ đồ bằng AItrong trình soạn thảo trên trình duyệt:

Tạo sơ đồ từ lời nhắc:Nhập một lời nhắc bằng ngôn ngữ tự nhiên—chẳng hạn như “Tạo sơ đồ trường hợp sử dụng bằng PlantUML cho hệ thống ATM”—để tạo mã và hiển thị kiến trúc ngay lập tức.
Phát hiện định dạng tự động:Dán mã PlantUML tiêu chuẩn—hoặc các ngôn ngữ DSL thay thế—và VPasCode sẽ tự động nhận diện ngôn ngữ.
Xem trước trực tiếp theo thời gian thực:Hình ảnh được hiển thị động song song khi bạn gõ hoặc điều chỉnh kịch bản của mình.
Sửa lỗi mã bằng AI:Gặp lỗi cú pháp? Nhấp vào “Sửa bằng AI”để tự động sửa mã bị lỗi, kèm theo giải thích so sánh song song.
Dịch thuật bản địa và xuất file:Dịch nhãn sơ đồ sang nhiều ngôn ngữ trực tiếp trong trình soạn thảo và xuất file PNG độ phân giải cao hoặc SVG vector ngay lập tức.

(Lưu ý: Các tính năng tạo sơ đồ, chỉnh sửa và sửa lỗi nâng cao bằng AI có sẵn trong Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

5. Vượt ra ngoài PlantUML: Hỗ trợ đa định dạng cho kiến trúc phần mềm hiện đại

Các nhóm phần mềm hiện đại hiếm khi chuẩn hóa trên một định dạng sơ đồ duy nhất. Các nhóm đa ngôn ngữ thường sử dụng các ngôn ngữ DSL khác nhau tùy thuộc vào nhu cầu tài liệu cụ thể.

5.1 Khi nào nên sử dụng PlantUML so với Mermaid so với các ngôn ngữ DSL tiêu chuẩn

Định dạng / Ngôn ngữ	Phù hợp nhất cho	Lợi thế chính
PlantUML	Thiết kế phần mềm phức tạp (Lớp, Trạng thái, Chuỗi, C4)	Phạm vi bao phủ tiêu chuẩn UML sâu rộng và các tùy chọn cú pháp trưởng thành.
Mermaid	Tài liệu Markdown trong kho lưu trữ, sơ đồ luồng đơn giản	Hiển thị bản địa trên các nền tảng như GitHub/GitLab.
Graphviz / Markmap	Biểu đồ mạng, sơ đồ tư duy tự động	Khả năng bố cục tự động toán học vượt trội.

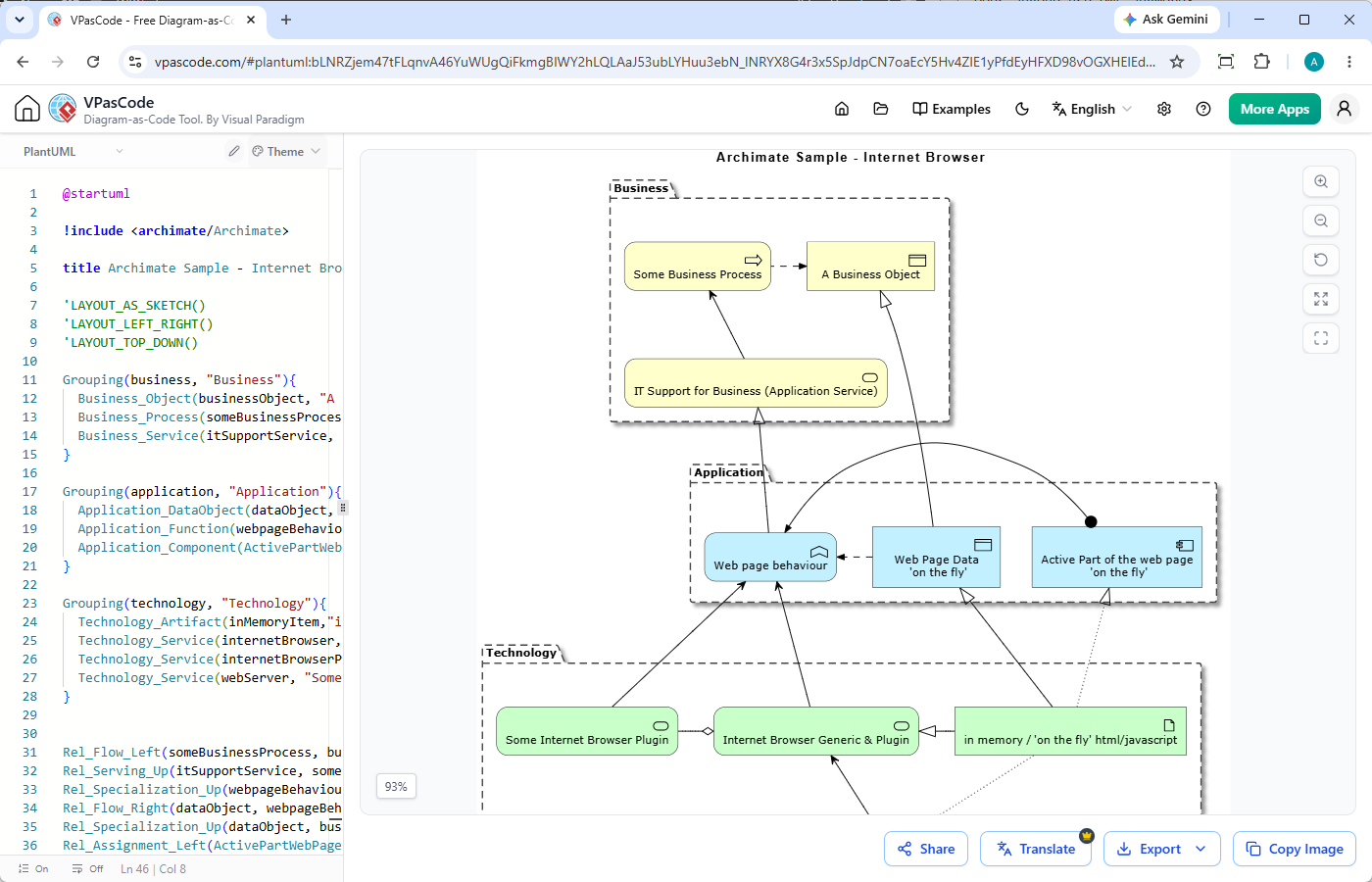

5.2 Xây dựng tài liệu kỹ thuật thống nhất với VPasCode

Thay vì chuyển đổi qua lại giữa các công cụ hiển thị đơn mục đích khác nhau, Visual Paradigm VPasCodehoạt động như một trung tâm thống nhất. Nó hỗ trợ PlantUML cùng với Mermaid, Graphviz, ECharts, SQL và các định dạng dữ liệu có cấu trúc như JSON/YAML. Các biểu đồ hoàn chỉnh có thể được chia sẻ qua URL trực tiếp hoặc xuất bản trực tiếp vào Visual Paradigm OpenDocs để báo cáo kỹ thuật toàn diện.

6. Câu hỏi thường gặp (FAQ)

6.1 PlantUML có còn được cập nhật tích cực không?

Có, PlantUML được cộng đồng mã nguồn mở duy trì tích cực, nhận các bản cập nhật thường xuyên cho tính năng mới, vá bảo mật và tinh chỉnh cú pháp.

6.2 Tôi có thể hiển thị PlantUML mà không cần cài đặt Java hay Graphviz không?

Có. Bạn có thể sử dụng một trình chỉnh sửa UML miễn phí như VPasCodeđể dán, chỉnh sửa, hiển thị, yêu cầu AI và xuất các biểu đồ PlantUML hoàn toàn trong trình duyệt của bạn mà không cần cài đặt cục bộ.
