Build an AWS-Themed PlantUML Activity Diagram

Als Entwickler und Systemarchitekten müssen wir ständig komplexe Backend-Logiken visualisieren – insbesondere asynchrone, ereignisgesteuerte Abläufe wie die Webhook-Verarbeitung. Beim Erstellen dieser Workflows ist das Schreiben von Code zur Generierung von Visualisierungen ein hervorragender Ansatz, da er die Dokumentation klar und programmatisch hält. Heute werde ich Ihnen meinen genauen Denkprozess vorstellen, während ich eine produktionsreife Webhook-Erfassungs- und Verarbeitungs-Pipeline mit PlantUML innerhalb von Visual Paradigm VPasCode.

Am Ende dieses Masterclass-Tutorials werden Sie verstehen, wie Sie bedingte Verzweigungen strukturieren, parallele Aufgaben mithilfe von Forks orchestrieren und moderne Gestaltungsthemen wie AWS Orange auf Ihre Diagramm-als-Code-Projekte anwenden.

1. Einrichten der grundlegenden Struktur und des Themas

Ich beginne damit, die grundlegende Struktur des Aktivitätsdiagramms einzurichten. Jedes robuste PlantUML-Aktivitätsskript erfordert einen klaren Einstiegspunkt und ein einheitliches visuelles Thema, um professionelle Standards in der technischen Dokumentation aufrechtzuerhalten.

Anstatt bei den standardmäßigen, schlichten Kästchen zu bleiben, entscheide ich mich dafür, das integrierte aws-orange Thema einzubinden. Dies verleiht dem Diagramm sofort eine saubere, cloud-native Ästhetik, die sich hervorragend mit modernen Infrastrukturarchitekturen verbindet.


@startuml
!theme aws-orange

start
:Webhook-Benachrichtigung empfangen;

2. Handhabung von Authentifizierung und bedingter Verzweigung

Als Nächstes muss ich den zentralen Sicherheitswächter unseres Webhook-Handlers definieren. Wenn eine Webhook von einem externen Dienst (wie Stripe, GitHub oder AWS) eingeht, muss die allererste operative Prüfung die Anforderungssignatur validieren, um Spoofing oder unbefugte Payload-Injektion zu verhindern.

Um diese Entscheidungslogik abzubilden, verwende ich die bedingte Syntax von PlantUML (if / then / else). Wenn die Signatur gültig ist, schreitet der Workflow den primären Ausführungspfad fort. Wenn sie fehlschlägt, muss das System sofort abbrechen, einen Sicherheitsalarm protokollieren, einen HTTP-Statuscode 401 Unauthorized zurückgeben und sicher beenden.

if (Signatur gültig?) then (ja)
  :Payload JSON parsen;
  ' Parallele Verarbeitungsschritte gehen hier...
else (nein)
  :Sicherheitsalarm protokollieren;
  :HTTP 401 Unauthorized zurückgeben;
  stop
endif

3. Orchestrierung asynchroner Aufgaben mit Forks

Sobald das JSON-Payload erfolgreich geparst wurde, verarbeiten reale Backend-Anwendungen Aufgaben selten strikt in Serie. Beispielsweise möchten wir das Ereignis in unserem Analytics-Warehouse protokollieren und gleichzeitig den Abonnementstatus des Benutzers in unserer Hauptdatenbank aktualisieren, ohne sich gegenseitig zu blockieren.

Um diese Parallelität darzustellen, führe ich einen Fork Block ein. Dies teilt den Workflow visuell in parallele Ausführungspfade auf, bevor sie wieder synchronisiert werden. Es ist eine wesentliche Technik, um ereignisgesteuerte Microservice-Architekturen genau zu modellieren.

  fork
    :Ereignis in Analytics protokollieren;
  fork again
    :Benutzer-Abonnementstatus aktualisieren;
  end fork

4. Bewertung von Abonnementstufen und Ressourcenbereitstellung

Nachdem unsere parallelen Verfolgungen und Statusaktualisierungen abgeschlossen sind, muss der Workflow Benutzerattribute prüfen, um die Infrastrukturzuweisung zu bestimmen. Hier stoßen wir auf eine verschachtelte Entscheidungsstruktur: die Prüfung, ob der Kunde zu einer Premium-Stufe gehört.

Wenn sie Premium-Abonnenten sind, stellen wir dedizierte Infrastrukturressourcen bereit, um eine Latenzarme Leistung zu garantieren. Andernfalls weisen wir sie sanft auf gemeinsam genutzte Pool-Ressourcen zu. Beide Zweige konvergieren schließlich, bevor eine endgültige Bestätigungs-E-Mail an den Benutzer gesendet wird.

  if (Ist Premium-Plan?) then (ja)
    :Dedizierte Infrastruktur bereitstellen;
  else (nein)
    :Gemeinsame Pool-Ressourcen zuweisen;
  endif
  :Bestätigungs-E-Mail senden;

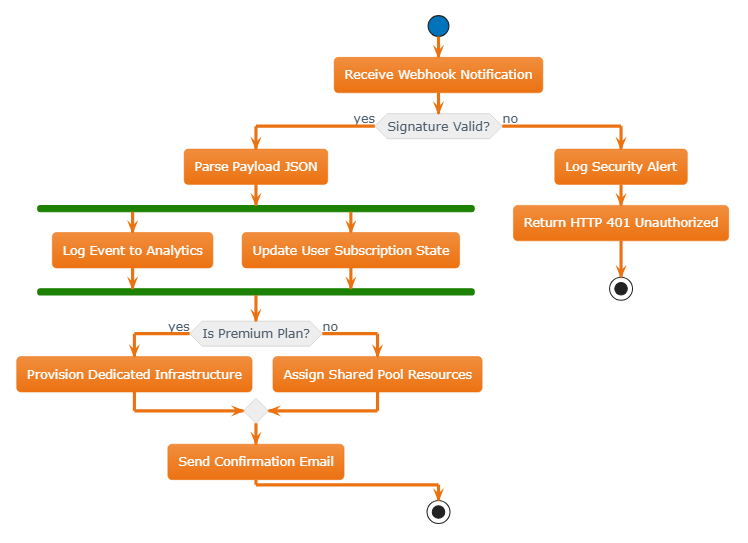

5. Abschluss des vollständigen Diagramms

Das Zusammenfügen all dieser Teile ergibt einen umfassenden, hochgradig lesbaren technischen Bauplan.

Hier ist der vollständige, produktionsbereite Quellcode, den Sie kopieren, einfügen und sofort rendern können:

PlantUML PlantUML in VPasCode bearbeiten

PlantUML Edit PlantUML in VPasCode

@startuml
!theme aws-orange

start
:Webhook-Benachrichtigung empfangen;
if (Signatur gültig?) then (ja)
  :Payload-JSON parsen;
  fork
    :Ereignis in Analytics protokollieren;
  fork again
    :Benutzer-Abonnementstatus aktualisieren;
  end fork
  if (Premium-Plan?) then (ja)
    :Dedizierte Infrastruktur bereitstellen;
  else (nein)
    :Ressourcen aus dem Shared Pool zuweisen;
  endif
  :Bestätigungs-E-Mail senden;
else (nein)
  :Sicherheitswarnung protokollieren;
  :HTTP 401 Unauthorized zurückgeben;
  stop
endif
stop

@enduml

Edit PlantUML in VPasCode

PlantUML in VPasCode bearbeiten

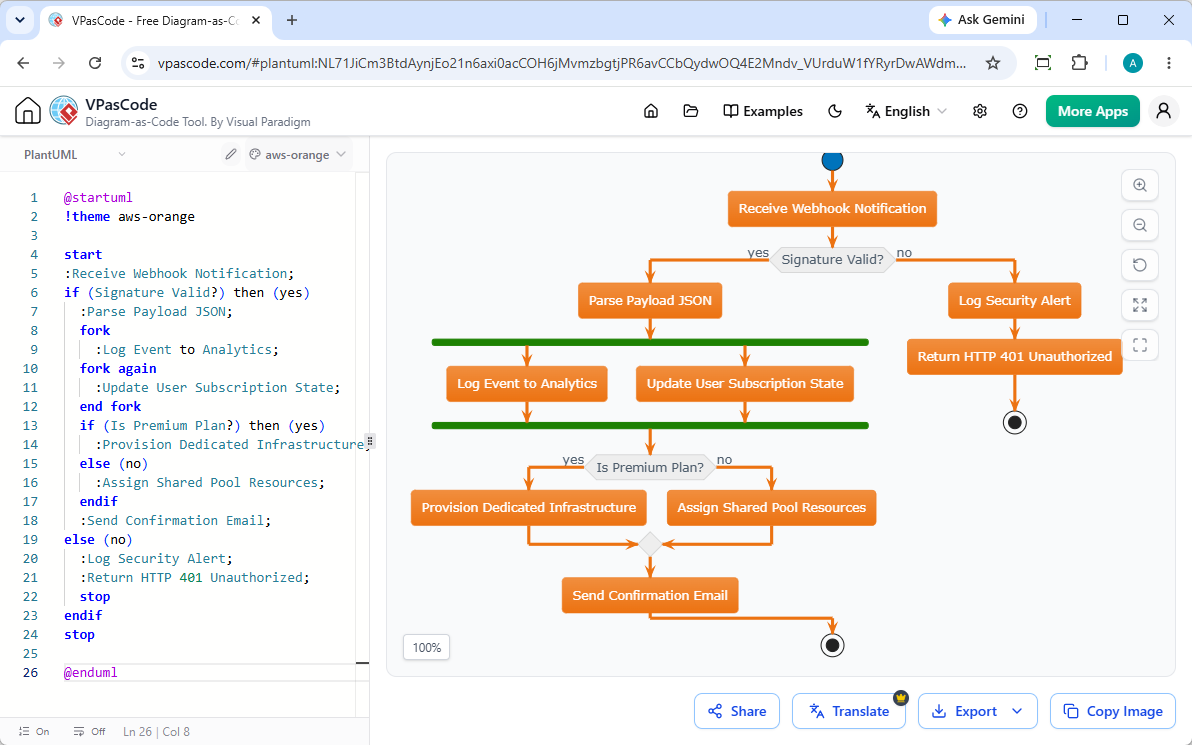

Warum Diagramme mit VPasCode erstellen?

Das Erstellen von Workflows als Code bietet einen schnellen, textbasierten Ansatz für technische Dokumentation. Mit Visual Paradigm VPasCodeerhalten Sie eine sofortige Feedback-Schleife für alle Ihre Diagramme:

Automatische Format-Erkennung:Fügen Sie Ihr PlantUML-, Mermaid- oder D2-Skript direkt in den Editor ein, ohne Sprachauswahlen manuell konfigurieren zu müssen.
Echtzeit-Rendering:Beobachten Sie, wie sich Ihre visuellen Diagramme bei der Verfeinerung Ihrer Logik sofort zeichenweise aktualisieren.
Flexible Exportoptionen:Laden Sie scharfe, skalierbare SVG-Vektorgrafiken oder hochauflösende PNG-Bilder für Präsentationen und Dokumentations-Wikis herunter.
KI-gestützte Unterstützung:Auf ein Syntax-Problem gestoßen? Klicken Sie auf „Von KI beheben“, um Fehler automatisch mit transparenten nebeneinanderliegenden Code-Diffs zu beheben.
