Build an AWS-Themed PlantUML Activity Diagram

Sebagai pengembang dan arsitek sistem, kita terus-menerus perlu memvisualisasikan logika backend yang kompleks—terutama aliran asinkron yang digerakkan oleh peristiwa seperti pemrosesan webhook. Saat membangun alur kerja ini, menulis kode untuk menghasilkan visualisasi adalah pendekatan yang sangat bagus karena menjaga dokumentasi tetap jelas dan bersifat programatik. Hari ini, saya akan membimbing Anda melalui proses berpikir saya yang tepat saat saya merancang pipa penyerapan dan pemrosesan webhook tingkat produksi menggunakanPlantUML di dalam Visual Paradigm VPasCode.

Pada akhir tutorial masterclass ini, Anda akan memahami cara menyusun cabang kondisional, mengoordinasikan tugas paralel menggunakan fork, dan menerapkan tema gaya modern seperti AWS Orange pada proyek diagram-sebagai-kode Anda.

1. Menyiapkan Struktur Dasar dan Tema

Saya mulai dengan menyiapkan struktur dasar dari diagram aktivitas. Setiap skrip aktivitas PlantUML yang kuat memerlukan titik masuk yang jelas dan tema visual yang terpadu untuk menjaga standar profesional di seluruh dokumentasi teknis.

Alih-alih tetap menggunakan kotak bawaan yang tampak polos, saya memilih untuk mengintegrasikan tema bawaanaws-orange tema. Hal ini secara instan memberikan diagram estetika yang bersih dan native-cloud yang sangat sesuai dengan arsitektur infrastruktur modern.


@startuml
!theme aws-orange

start
:Terima Notifikasi Webhook;

2. Menangani Autentikasi dan Cabang Kondisional

Selanjutnya, saya perlu mendefinisikan gerbang keamanan inti dari handler webhook kami. Ketika webhook tiba dari layanan eksternal (seperti Stripe, GitHub, atau AWS), pemeriksaan operasional pertama harus memvalidasi tanda tangan permintaan untuk mencegah pemalsuan atau injeksi payload yang tidak sah.

Untuk menangkap logika keputusan ini, saya menggunakan sintaks kondisional PlantUML (if / then / else). Jika tanda tangan valid, alur kerja akan melanjutkan ke jalur eksekusi utama. Jika gagal, sistem harus segera membatalkan, mencatat peringatan keamanan, mengembalikan kode status HTTP 401 Unauthorized, dan mengakhiri dengan aman.

if (Tanda Tangan Valid?) then (ya)
  :Parse Payload JSON;
  ' Langkah pemrosesan paralel ada di sini...
else (tidak)
  :Catat Peringatan Keamanan;
  :Kembalikan HTTP 401 Unauthorized;
  stop
endif

3. Mengoordinasikan Tugas Asinkron dengan Fork

Setelah payload JSON berhasil diparsing, aplikasi backend dunia nyata jarang memproses tugas secara ketat secara berurutan. Misalnya, kami ingin mencatat peristiwa ke gudang analitik kami dan secara bersamaan memperbarui status langganan pengguna di database utama kami tanpa saling memblokir.

Untuk merepresentasikan konkurensi ini, saya memperkenalkan blokfork blok. Ini secara visual membagi alur kerja menjadi jalur eksekusi paralel sebelum menyinkronkannya kembali bersama-sama. Ini adalah teknik penting untuk memodelkan arsitektur mikroservice yang digerakkan oleh peristiwa secara akurat.

  fork
    :Catat Peristiwa ke Analitik;
  fork again
    :Perbarui Status Langganan Pengguna;
  end fork

4. Mengevaluasi Tingkat Langganan dan Penyediaan Sumber Daya

Setelah pelacakan paralel dan pembaruan status selesai, alur kerja harus memeriksa atribut pengguna untuk menentukan alokasi infrastruktur. Di sini, kita menemukan struktur keputusan bersarang: memeriksa apakah pelanggan termasuk dalam tingkat premium.

Jika mereka adalah pelanggan premium, kami menyediakan sumber daya infrastruktur khusus untuk menjamin kinerja latensi rendah. Jika tidak, kami secara elegan menetapkan mereka ke sumber daya pool bersama. Kedua cabang akhirnya akan bertemu sebelum mengirimkan email konfirmasi akhir kepada pengguna.

  if (Apakah Paket Premium?) then (ya)
    :Sediakan Infrastruktur Khusus;
  else (tidak)
    :Tetapkan Sumber Daya Pool Bersama;
  endif
  :Kirim Email Konfirmasi;

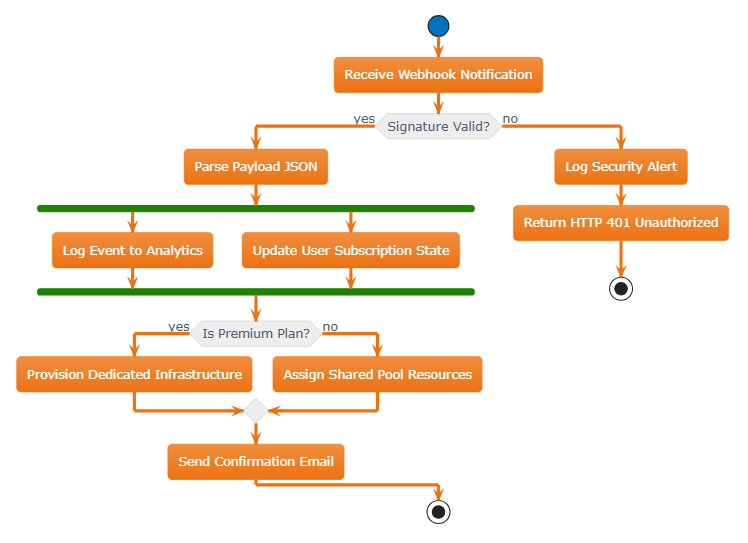

5. Menyelesaikan Diagram Lengkap

Menggabungkan semua komponen ini menghasilkan cetak biru teknis yang komprehensif dan sangat mudah dibaca.

Berikut adalah kode sumber lengkap yang siap produksi yang dapat Anda salin, tempel, dan render secara instan:

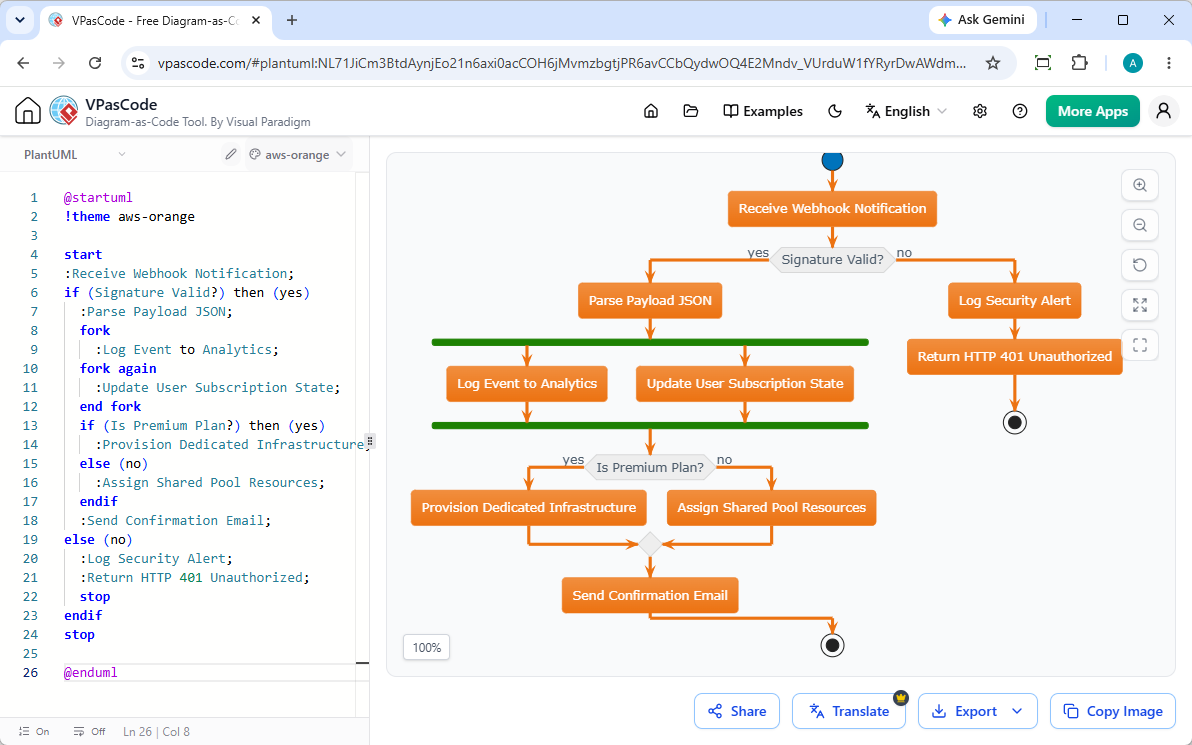

PlantUML Edit PlantUML di VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
!theme aws-orange

start
:Terima Notifikasi Webhook;
if (Tanda Tangan Valid?) then (ya)
  :Parse JSON Payload;
  fork
    :Catat Peristiwa ke Analitik;
  fork again
    :Perbarui Status Langganan Pengguna;
  end fork
  if (Apakah Paket Premium?) then (ya)
    :Sediakan Infrastruktur Terdedikasi;
  else (tidak)
    :Tetapkan Sumber Daya dari Pool Bersama;
  endif
  :Kirim Email Konfirmasi;
else (tidak)
  :Catat Peringatan Keamanan;
  :Kembalikan HTTP 401 Unauthorized;
  stop
endif
stop

@enduml

Edit PlantUML in VPasCode

Edit PlantUML di VPasCode

Mengapa Membuat Diagram dengan VPasCode?

Merancang alur kerja sebagai kode menawarkan pendekatan cepat berbasis teks untuk dokumentasi teknis. Dengan Visual Paradigm VPasCode, Anda mendapatkan umpan balik instan untuk semua diagram Anda:

Deteksi Format Otomatis:Tempelkan skrip PlantUML, Mermaid, atau D2 Anda langsung ke editor tanpa perlu mengonfigurasi pemilih bahasa secara manual.
Rendering Waktu Nyata:Lihat diagram visual Anda diperbarui secara instan setiap kali Anda mengetik saat Anda menyempurnakan logika Anda.
Opsi Ekspor Fleksibel:Unduh grafik vektor SVG yang tajam dan dapat diskalakan atau gambar PNG resolusi tinggi untuk presentasi dan wiki dokumentasi.
Bantuan Berbasis AI:Mengalami kesalahan sintaks? Klik “Perbaiki oleh AI” untuk secara otomatis menyelesaikan kesalahan dengan perbandingan kode samping-samping yang transparan.
