掌握 UML 类图——订单处理案例研究

UML 类图是面向对象软件设计的核心，为系统结构提供可视化蓝图。在本综合教程中，我们将使用 VPasCode——Visual Paradigm 创新的“代码即图工具以及统一的文本转图平台。无论您是软件架构师、开发人员还是业务分析师，掌握类图对于将业务需求转化为技术规格都至关重要。凭借 VPasCode 的实时渲染能力和 AI 驱动功能，这款代码即图工具让您在输入时即可将文本转换为图布局，并实时验证设计决策。

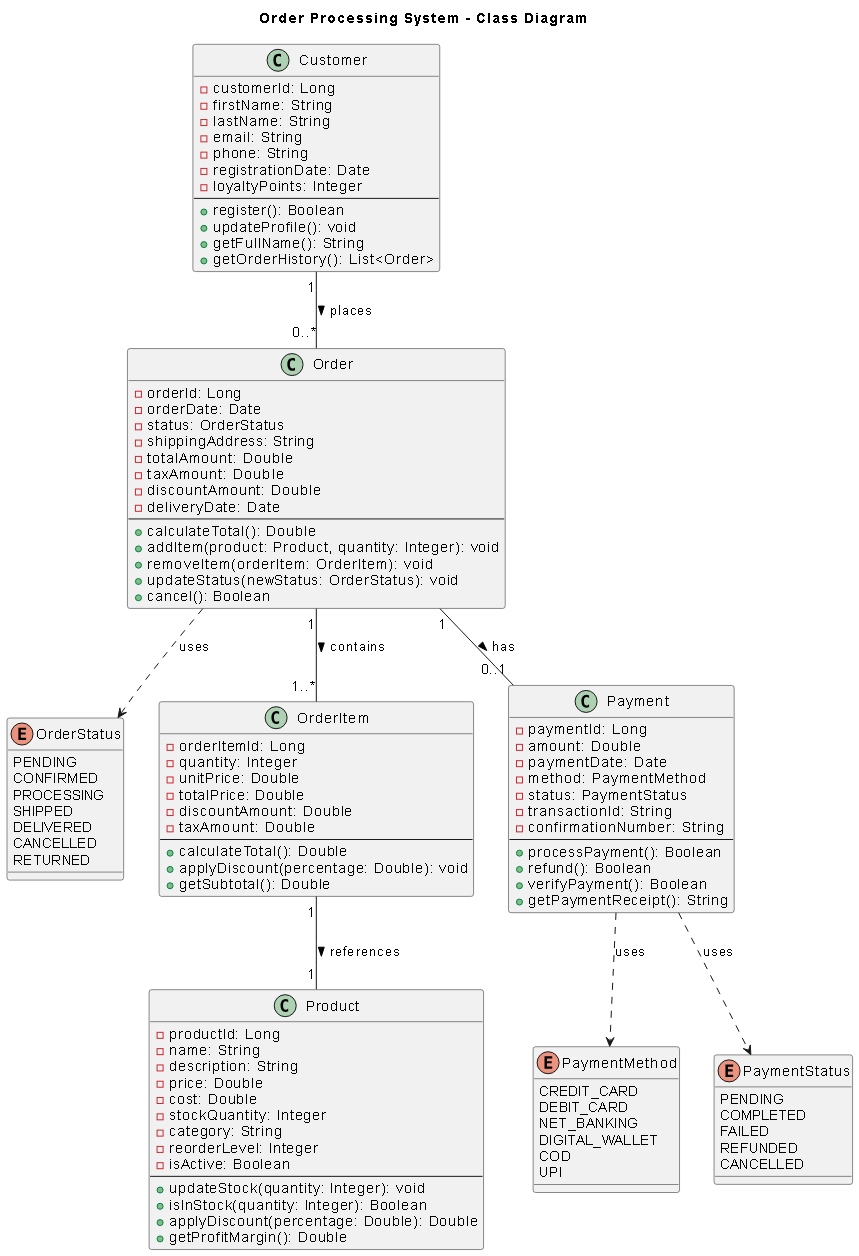

Complete UML class diagram for order processing system generated using VPasCode diagram-as-code tool
我们订单处理系统的最终 UML 类图

理解业务需求

在开始编码之前，让我们先明确订单处理系统的业务需求：

  • 客户可以下包含多种产品的订单
  • 每个订单必须记录订单日期、收货地址和状态
  • 产品具有名称、价格和库存数量
  • 支付可通过信用卡、PayPal 或银行转账进行
  • 系统必须计算包含税费和运费的订单总额
  • 订单在其生命周期内可以有多个状态更新

这些需求将指导我们的类图设计，确保我们捕获所有必要的实体、属性和关系。

开始使用 VPasCode

VPasCode 是一款强大的代码即图工具和统一的文本转图平台，支持 PlantUML、Mermaid 和 Graphviz 等流行格式。该平台提供免费的代码编辑器，并具备实时渲染功能，非常适合迭代设计。

为什么选择 VPasCode 来绘制 UML 类图？

  • 实时预览：输入时即可即时看到图表更新
  • AI 错误修复：借助 AI 自动检测并修复语法错误
  • 多种格式支持：支持 PlantUML、Mermaid.js 和 Graphviz
  • 轻松共享：生成可共享的 URL 以便协作
  • 导出选项： 下载为 SVG 或 PNG 格式用于文档
VPasCode text to diagram interface featuring code editor and live UML class diagram preview
VPasCode 直观的界面，配备分屏代码编辑器和实时预览功能

逐步构建类图

步骤 1：定义核心类

让我们首先使用 PlantUML 语法定义主要类。打开 VPasCode 并从基本结构开始：

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
@startuml OrderProcessingSystem

title 订单处理系统 - 类图

class Customer {
    - customerId: Long
    - firstName: String
    - lastName: String
    - email: String
    - phone: String
    - registrationDate: Date
    - loyaltyPoints: Integer
    --
    + register(): Boolean
    + updateProfile(): void
    + getFullName(): String
    + getOrderHistory(): List
}

@enduml
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

注意 VPasCode 的实时渲染会立即显示您的类。这种即时反馈有助于您尽早发现设计问题。

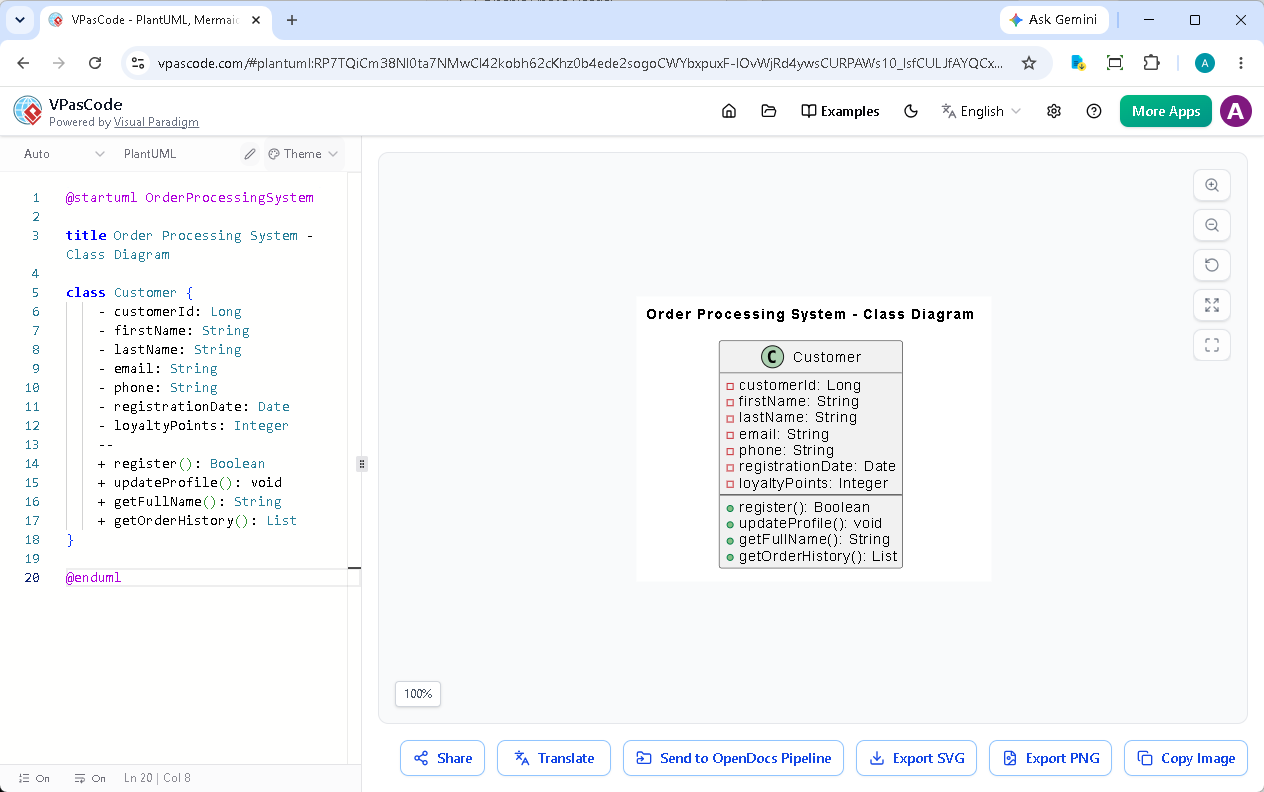

Customer and Address classes created in VPasCode text to diagram platform
Customer 类实时渲染结果

步骤 2：添加 Order 类

现在让我们添加 Order 类，它是我们系统中的核心实体：

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
class Order {
    - orderId: Long
    - orderDate: Date
    - status: OrderStatus
    - shippingAddress: String
    - totalAmount: Double
    - taxAmount: Double
    - discountAmount: Double
    - deliveryDate: Date
    --
    + calculateTotal(): Double
    + addItem(product: Product, quantity: Integer): void
    + removeItem(orderItem: OrderItem): void
    + updateStatus(newStatus: OrderStatus): void
    + cancel(): Boolean
}

enum OrderStatus {
    PENDING
    CONFIRMED
    PROCESSING
    SHIPPED
    DELIVERED
    CANCELLED
    RETURNED
}
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

步骤 3：定义 Product 和 OrderItem

Product 和 OrderItem 构成了每个订单的库存和明细项：

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
class Product {
    - productId: Long
    - name: String
    - description: String
    - price: Double
    - cost: Double
    - stockQuantity: Integer
    - category: String
    - reorderLevel: Integer
    - isActive: Boolean
    --
    + updateStock(quantity: Integer): void
    + isInStock(quantity: Integer): Boolean
    + applyDiscount(percentage: Double): Double
    + getProfitMargin(): Double
}

class OrderItem {
    - orderItemId: Long
    - quantity: Integer
    - unitPrice: Double
    - totalPrice: Double
    - discountAmount: Double
    - taxAmount: Double
    --
    + calculateTotal(): Double
    + applyDiscount(percentage: Double): void
    + getSubtotal(): Double
}
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

步骤 4：实现支付处理

一个健壮的订单处理系统需要灵活的支付处理：

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
类 Payment {
    - paymentId: Long
    - amount: Double
    - paymentDate: Date
    - method: PaymentMethod
    - status: PaymentStatus
    - transactionId: String
    - confirmationNumber: String
    --
    + processPayment(): Boolean
    + refund(): Boolean
    + verifyPayment(): Boolean
    + getPaymentReceipt(): String
}

枚举 PaymentMethod {
    CREDIT_CARD
    DEBIT_CARD
    NET_BANKING
    DIGITAL_WALLET
    COD
    UPI
}

枚举 PaymentStatus {
    PENDING
    COMPLETED
    FAILED
    REFUNDED
    CANCELLED
}
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

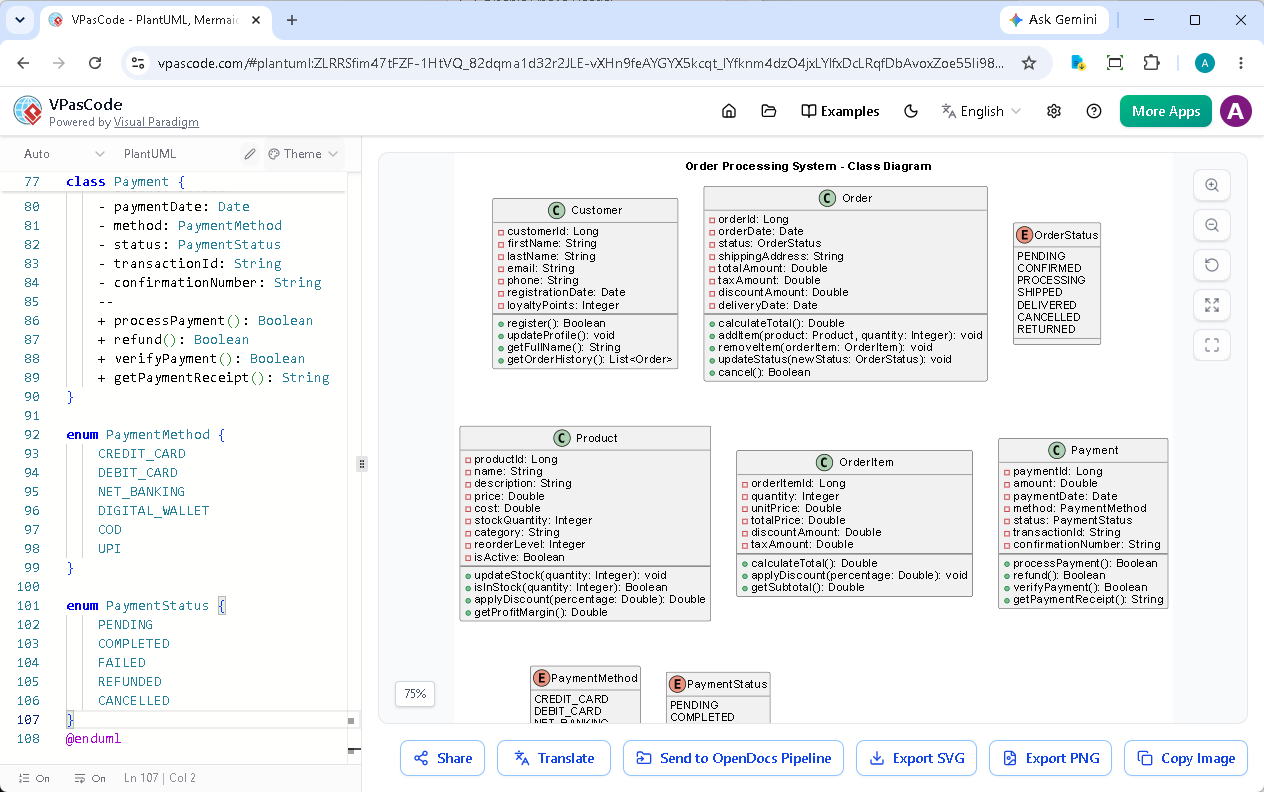

Order and Product relationships modeled using VPasCode diagram-as-code tool
包含 Payment 类层次结构的扩展图表

建立关系

现在进入关键部分：定义类之间的关系。这正是你的面向对象设计技能真正发挥作用的时刻。

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
' 关系
Customer "1" -- "0..*" Order : 下订单 >
Order "1" -- "1..*" OrderItem : 包含 >
OrderItem "1" -- "1" Product : 引用 >
Order "1" -- "0..1" Payment : 拥有 >
Order ..> OrderStatus : 使用
Payment ..> PaymentMethod : 使用
Payment ..> PaymentStatus : 使用
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

理解关系

  • 客户到订单（1 对多）：一个客户可以下多个订单
  • 订单到订单项（1 对多）：每个订单包含多个行项目
  • 订单项到产品（多对 1）：多个订单项可以引用同一个产品
  • 订单到支付（1 对 1）：每个订单对应一笔支付交易
  • 组合：订单项组成订单（强所有权）

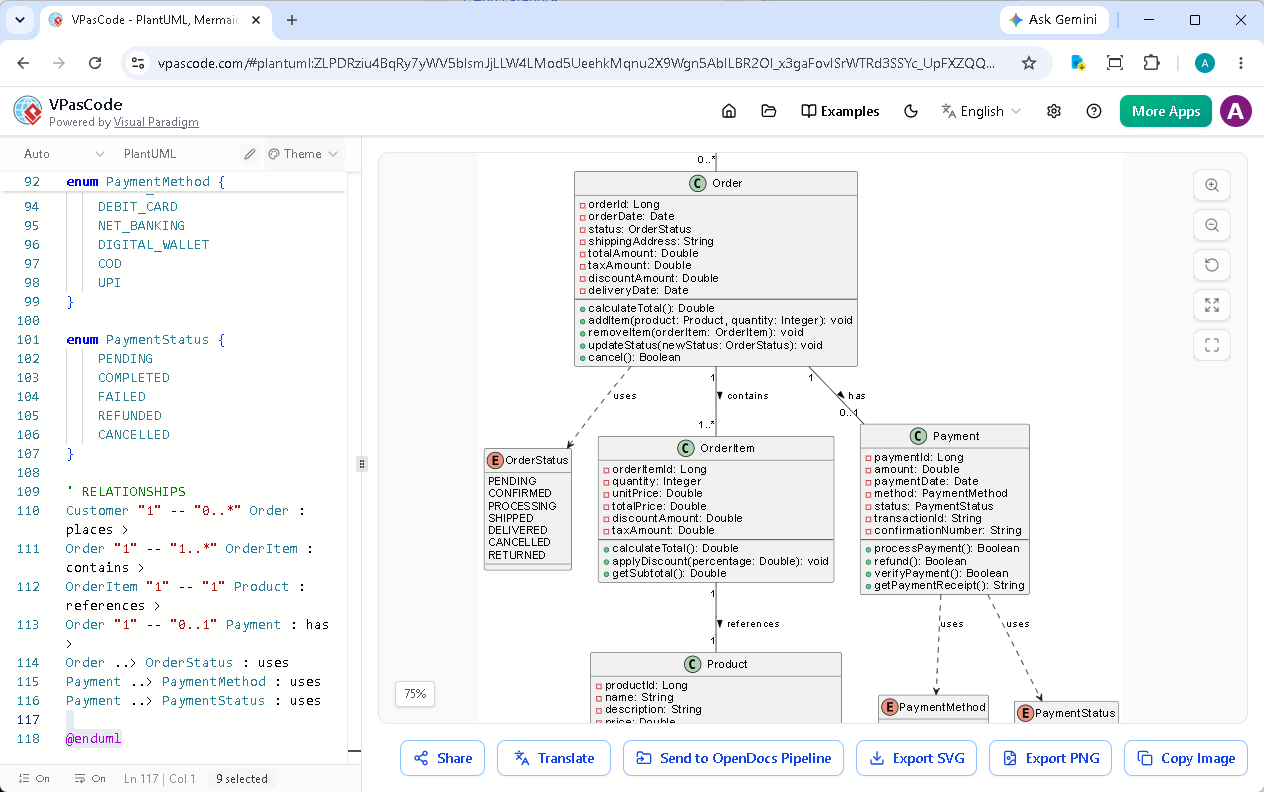

Payment inheritance hierarchy converted from text to diagram in VPasCode
包含完整关系和多重性的最终类图

附加功能——利用 AI 驱动特性

AI 代码错误修复

VPasCode 的突出功能之一是AI 代码错误修复。当你遇到语法错误时，只需点击“AI 修复”即可获得即时修正。AI 不仅修复代码，还会解释错误原因，帮助你学习和提升 PlantUML 技能。

例如，如果你忘记闭合大括号或误用关系运算符，VPasCode 的 AI 将：

  1. 自动检测错误
  2. 提供正确的语法建议
  3. 提供并排差异对比，展示修改内容
  4. 解释修复背后的原因

面向全球团队的 AI 翻译

与国际团队合作？VPasCode 的AI 翻译功能允许您在保持图表结构的同时，将类名、属性和注释翻译成不同语言。这对于跨越语言障碍的文档编写和利益相关者沟通至关重要。

验证您的设计

在完整的图表就位后，让我们根据原始需求验证我们的设计：

设计验证清单

  • ✓ 客户可以下多个订单（一对多关系）
  • ✓ 订单跟踪日期、状态和收货地址
  • ✓ 产品维护库存和价格
  • ✓ 通过继承支持多种支付方式
  • ✓ 订单总额根据商品、税费和运费计算
  • ✓ 通过枚举跟踪订单状态
  • ✓ 地址同时用于客户和收货

应用的设计原则

我们的类图展示了几个关键的面向对象设计原则：

  • 单一职责：每个类都有一个明确的目的
  • 开闭原则：支付系统对扩展开放（支持新的支付类型），但对修改封闭
  • DRY（不要重复自己）：重用地址类，而不是重复地址字段
  • 封装：私有属性配合公共方法

导出和共享您的图表

一旦对设计满意，VPasCode 可轻松共享和集成您的工作：

导出选项

  • SVG：矢量格式，非常适合文档和演示
  • PNG：适用于快速共享和网页使用的栅格格式
  • 可共享的 URL：生成用于团队协作的链接

与 Visual Paradigm 生态系统集成

如需完整的文档，您可以将您的图表直接发送至Visual Paradigm OpenDocs创建结合图表与详细规格的专业技术文档。

此外，如果您正在使用Visual Paradigm AI App Studio您可以将类图作为 AI 辅助应用开发的基础。AI 可帮助生成样板代码、建议设计模式，甚至识别您模型的潜在改进点。

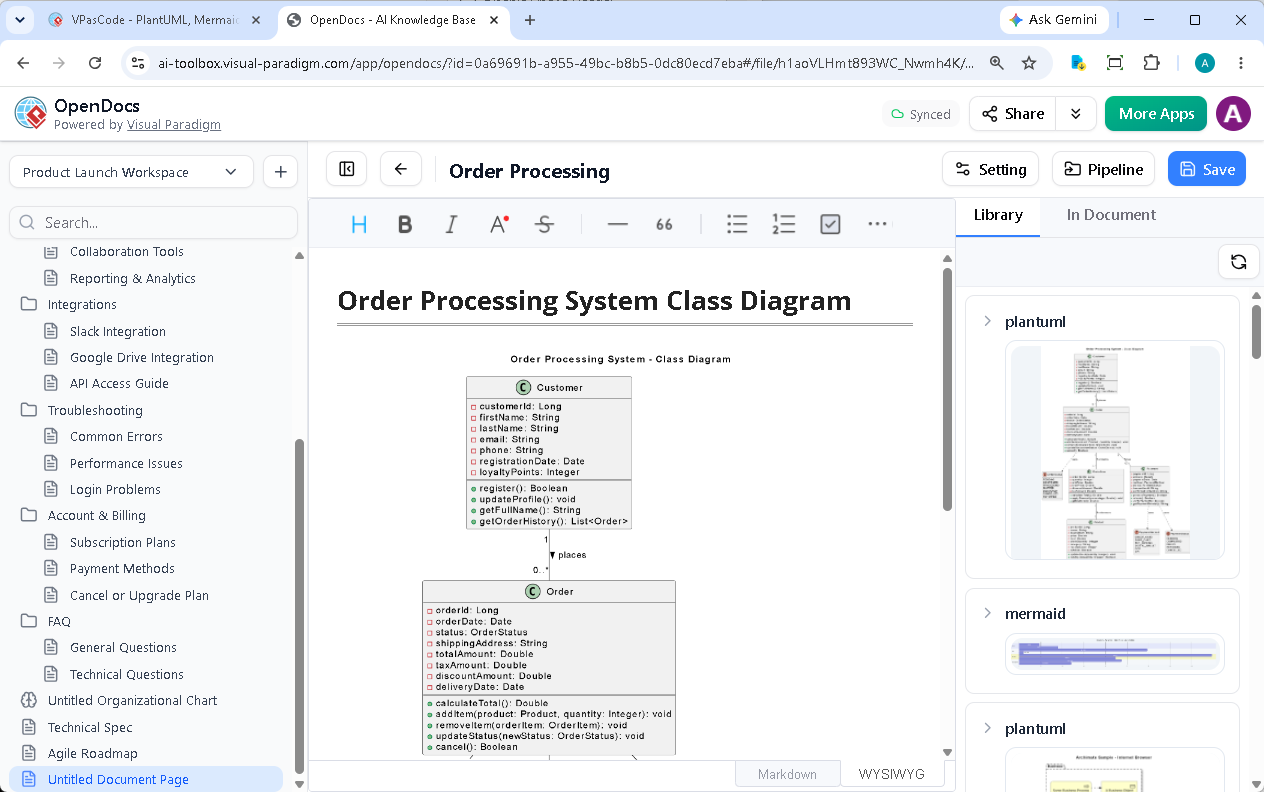

Embedding UML class diagrams into OpenDocs using VPasCode text to diagram platform
为您的图表提供多种导出和共享选项

完整的 PlantUML 代码

以下是我们订单处理系统类图的完整 PlantUML 代码。您可以直接将其复制到 VPasCode 中查看实时渲染效果：

PlantUML 在 VPasCode 中编辑 PlantUML
PlantUML Edit PlantUML in VPasCode
@startuml OrderProcessingSystem

title 订单处理系统 - 类图

class Customer {
    - customerId: Long
    - firstName: String
    - lastName: String
    - email: String
    - phone: String
    - registrationDate: Date
    - loyaltyPoints: Integer
    --
    + register(): Boolean
    + updateProfile(): void
    + getFullName(): String
    + getOrderHistory(): List
}

class Order {
    - orderId: Long
    - orderDate: Date
    - status: OrderStatus
    - shippingAddress: String
    - totalAmount: Double
    - taxAmount: Double
    - discountAmount: Double
    - deliveryDate: Date
    --
    + calculateTotal(): Double
    + addItem(product: Product, quantity: Integer): void
    + removeItem(orderItem: OrderItem): void
    + updateStatus(newStatus: OrderStatus): void
    + cancel(): Boolean
}

enum OrderStatus {
    PENDING
    CONFIRMED
    PROCESSING
    SHIPPED
    DELIVERED
    CANCELLED
    RETURNED
}

class Product {
    - productId: Long
    - name: String
    - description: String
    - price: Double
    - cost: Double
    - stockQuantity: Integer
    - category: String
    - reorderLevel: Integer
    - isActive: Boolean
    --
    + updateStock(quantity: Integer): void
    + isInStock(quantity: Integer): Boolean
    + applyDiscount(percentage: Double): Double
    + getProfitMargin(): Double
}

class OrderItem {
    - orderItemId: Long
    - quantity: Integer
    - unitPrice: Double
    - totalPrice: Double
    - discountAmount: Double
    - taxAmount: Double
    --
    + calculateTotal(): Double
    + applyDiscount(percentage: Double): void
    + getSubtotal(): Double
}

class Payment {
    - paymentId: Long
    - amount: Double
    - paymentDate: Date
    - method: PaymentMethod
    - status: PaymentStatus
    - transactionId: String
    - confirmationNumber: String
    --
    + processPayment(): Boolean
    + refund(): Boolean
    + verifyPayment(): Boolean
    + getPaymentReceipt(): String
}

enum PaymentMethod {
    CREDIT_CARD
    DEBIT_CARD
    NET_BANKING
    DIGITAL_WALLET
    COD
    UPI
}

enum PaymentStatus {
    PENDING
    COMPLETED
    FAILED
    REFUNDED
    CANCELLED
}

' 关系
Customer "1" -- "0..*" Order : 下订单 >
Order "1" -- "1..*" OrderItem : 包含 >
OrderItem "1" -- "1" Product : 引用 >
Order "1" -- "0..1" Payment : 拥有 >
Order ..> OrderStatus : 使用
Payment ..> PaymentMethod : 使用
Payment ..> PaymentStatus : 使用

@enduml
Edit PlantUML in VPasCode
在 VPasCode 中编辑 PlantUML

后续步骤与最佳实践

扩展设计

随着系统的发展，请考虑以下扩展：

  • 添加一个购物车类，用于临时存储订单
  • 实现折扣和优惠券类
  • 创建一个库存管理系统
  • 添加运输和追踪类
  • 实现评审和评分功能

结论

创建专业的 UML 类图不必繁琐。借助VPasCode，您可以高效地将业务需求转化为可视化模型，利用实时渲染、AI 驱动的纠错功能以及无缝导出选项。

本订单处理案例研究展示了基于文本的绘图如何将代码的精确性与可视化建模的清晰度相结合。无论您是软件架构师、开发人员还是业务分析师，掌握使用可靠的“代码即图”工具将文本转换为图表的工作流程，对于将业务需求转化为技术规格都至关重要。

准备好开始创建自己的类图了吗？访问VPasCode，体验“代码即图”的未来。基础功能免费，如果您需要高级功能，请升级至 Visual Paradigm Online Combo Edition 或带有活跃维护的 Visual Paradigm Desktop Professional Edition。

立即开始绘图

加入数千名已使用 VPasCode 创建更优软件设计的开发者和架构师行列。无需安装——立即在浏览器中开始创建专业的 UML 图。

免费试用 VPasCode → www.vpascode.com

常见问题

VPasCode 是什么？

VPasCode 是 Visual Paradigm 统一的文本转图表平台，允许您使用 PlantUML、Mermaid 和 Graphviz 等流行格式创建图表。它提供免费的代码编辑器，支持实时渲染、AI 纠错以及多种导出选项。

VPasCode 可以免费使用吗？

是的！VPasCode 提供包括图表编辑、实时渲染以及导出为 SVG 或 PNG 在内的免费功能。高级功能需通过 Visual Paradigm Online Combo Edition 或带有活跃维护的 Visual Paradigm Desktop Professional Edition 获取。

VPasCode 支持哪些图表类型？

VPasCode 支持广泛的图表类型，包括通过 PlantUML、Mermaid 和 Graphviz 格式实现的 UML 类图、序列图、用例图、活动图、ERD、流程图、思维导图、甘特图等，以及更多类型。

我可以使用 VPasCode 与我的团队进行协作吗？

当然可以！VPasCode 允许您为图表生成可共享的 URL，从而轻松与团队成员协作。您还可以与 Visual Paradigm OpenDocs 集成，以实现全面的文档管理。

VPasCode 支持离线使用吗？

VPasCode 是一个基于 Web 的平台，需要互联网连接。不过，如果需要，您可以将 PlantUML 代码保存到本地，并使用其他 PlantUML 工具离线工作。
