Comprensión de los requisitos empresariales
Antes de sumergirnos en el código, establezcamos los requisitos empresariales para nuestro sistema de procesamiento de pedidos:
- Clientes pueden realizar pedidos que contengan múltiples productos
- Cada pedido debe rastrear la fecha del pedido, la dirección de envío y el estado
- Productos tienen nombres, precios y cantidades de inventario
- Pagos pueden realizarse mediante tarjeta de crédito, PayPal o transferencia bancaria
- El sistema debe calcular los totales de los pedidos, incluidos los impuestos y el envío
- Los pedidos pueden tener múltiples actualizaciones de estado a lo largo de su ciclo de vida
Estos requisitos guiarán el diseño de nuestro diagrama de clases, asegurando que capturemos todas las entidades, atributos y relaciones necesarios.
Inicio con VPasCode
VPasCode es una potente herramienta de diagramas como código y una plataforma unificada de texto a diagrama que admite formatos populares como PlantUML, Mermaid y Graphviz. La plataforma ofrece un editor de código gratuito con renderizado en tiempo real, lo que lo hace perfecto para el diseño iterativo.
¿Por qué elegir VPasCode para diagramas de clases UML?
- Vista previa en vivo: Vea cómo su diagrama se actualiza instantáneamente mientras escribe
- Corrección de errores con IA: Detecte y corrija automáticamente errores de sintaxis con asistencia de IA
- Múltiples formatos: Soporte para PlantUML, Mermaid.js y Graphviz
- Compartición fácil: Genere URLs compartibles para la colaboración
- Opciones de exportación: Descargar como SVG o PNG para documentación
Construyendo el Diagrama de Clases Paso a Paso
Paso 1: Definir las Clases Principales
Comencemos definiendo nuestras clases principales utilizando la sintaxis de PlantUML. Abra VPasCode y comience con la estructura básica:
@startuml OrderProcessingSystem
title Sistema de Procesamiento de Pedidos - Diagrama de Clases
class Cliente {
- idCliente: Long
- nombre: String
- apellido: String
- email: String
- telefono: String
- fechaRegistro: Date
- puntosFidelidad: Integer
--
+ registrarse(): Boolean
+ actualizarPerfil(): void
+ obtenerNombreCompleto(): String
+ obtenerHistorialPedidos(): List
}

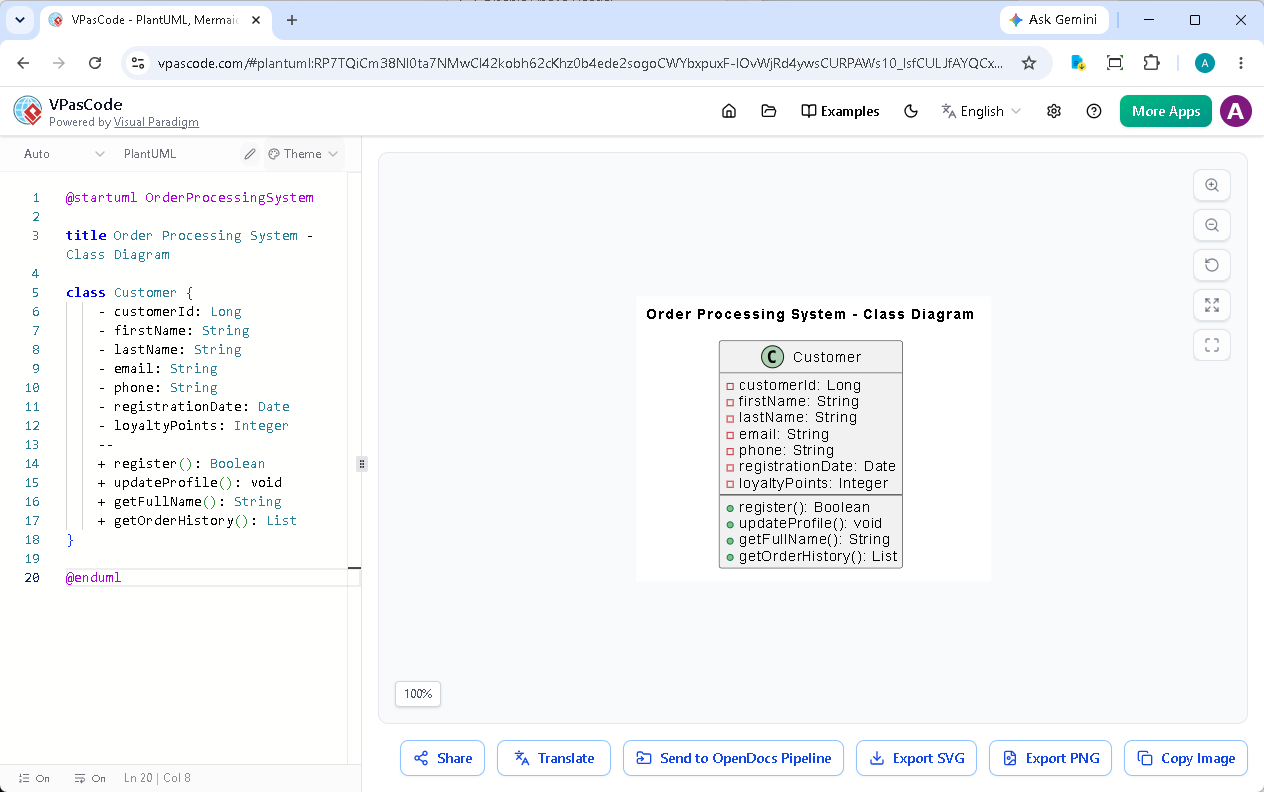

@endumlObserve cómo la renderización en vivo muestra sus clases de inmediato. Esta retroalimentación instantánea le ayuda a detectar problemas de diseño temprano.
Paso 2: Agregar la Clase Pedido

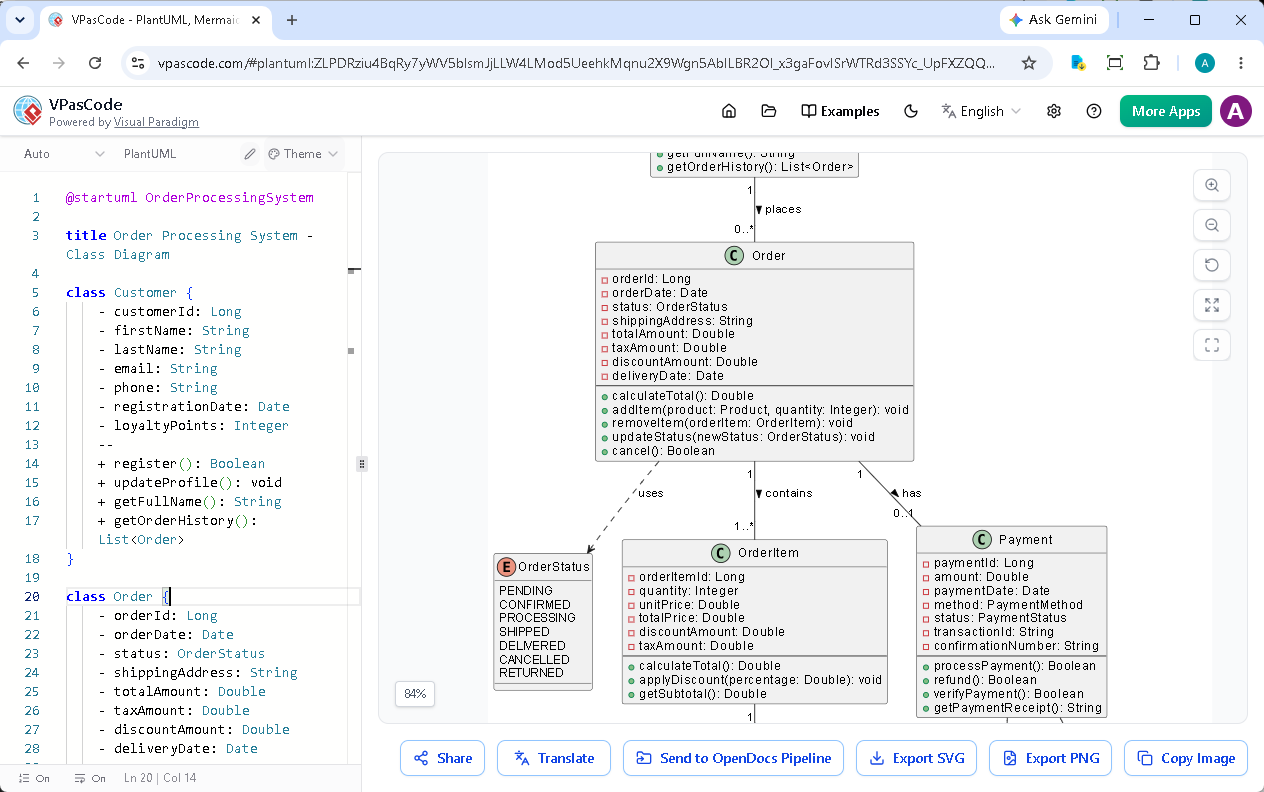

Ahora agreguemos la clase Pedido, que sirve como entidad central en nuestro sistema:
class Pedido {
- idPedido: Long
- fechaPedido: Date
- estado: EstadoPedido
- direccionEnvio: String
- montoTotal: Double
- montoImpuesto: Double
- montoDescuento: Double
- fechaEntrega: Date
--
+ calcularTotal(): Double
+ agregarItem(producto: Producto, cantidad: Integer): void
+ eliminarItem(itemPedido: ItemPedido): void
+ actualizarEstado(nuevoEstado: EstadoPedido): void
+ cancelar(): Boolean
}
enum EstadoPedido {
PENDIENTE
CONFIRMADO
PROCESANDO
ENVIADO
ENTREGADO
CANCELADO
DEVUELTO
}Paso 3: Definir Producto e ItemPedido
Los productos y los items de pedido forman el inventario y los ítems de línea de cada pedido:
class Producto {
- idProducto: Long
- nombre: String
- descripcion: String
- precio: Double
- costo: Double
- cantidadStock: Integer
- categoria: String
- nivelReorden: Integer
- activo: Boolean
--
+ actualizarStock(cantidad: Integer): void
+ estaEnStock(cantidad: Integer): Boolean
+ aplicarDescuento(percentage: Double): Double
+ obtenerMargenGanancia(): Double
}
class ItemPedido {
- idItemPedido: Long
- cantidad: Integer
- precioUnitario: Double
- precioTotal: Double
- montoDescuento: Double
- montoImpuesto: Double
--
+ calcularTotal(): Double
+ aplicarDescuento(percentage: Double): void
+ obtenerSubtotal(): Double
}Paso 4: Implementar el Procesamiento de Pagos

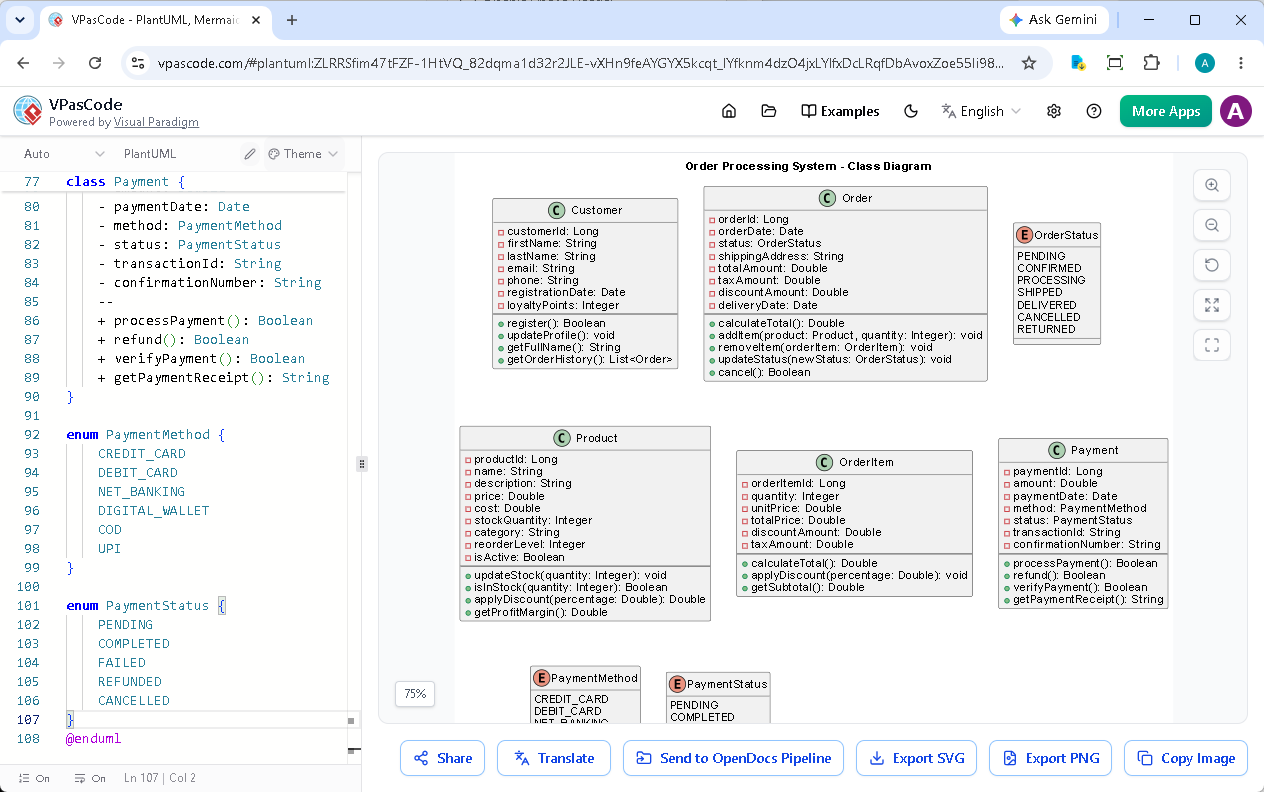

Un sistema robusto de procesamiento de pedidos necesita un manejo flexible de pagos:
class Payment {
- paymentId: Long
- amount: Double
- paymentDate: Date
- method: PaymentMethod
- status: PaymentStatus
- transactionId: String
- confirmationNumber: String
--
+ processPayment(): Boolean
+ refund(): Boolean
+ verifyPayment(): Boolean
+ getPaymentReceipt(): String
}
enum PaymentMethod {
TARJETA_DE_CRÉDITO
TARJETA_DE_DÉBITO
BANCA_EN_LÍNEA
BILLETERA_DIGITAL
CONTRA_ENTREGA
UPI
}
enum PaymentStatus {
PENDIENTE
COMPLETADO
FALLIDO
REEMBOLSADO
CANCELADO
}
Estableciendo relaciones
Ahora viene la parte crucial: definir relaciones entre clases. Aquí es donde tus habilidades de diseño orientado a objetos realmente brillan.
' RELACIONES
Cliente "1" -- "0..*" Pedido : realiza >
Pedido "1" -- "1..*" ItemPedido : contiene >
ItemPedido "1" -- "1" Producto : referencia >
Pedido "1" -- "0..1" Pago : tiene >
Pedido ..> EstadoPedido : usa
Pago ..> MétodoPago : usa
Pago ..> EstadoPago : usa
Entendiendo las relaciones
- Cliente a Pedido (1 a muchos):Un cliente puede realizar múltiples pedidos
- Pedido a ItemPedido (1 a muchos):Cada pedido contiene múltiples líneas de ítems
- ItemPedido a Producto (muchos a 1):Múltiples ítems de pedido pueden referenciar el mismo producto
- Pedido a Pago (1 a 1):Cada pedido tiene una única transacción de pago
- Composición:Los ítems de pedido componen un pedido (propiedad fuerte)
Bono – Aprovechando las funciones impulsadas por IA
Corrección de errores de código con IA
Una de las características destacadas de VPasCode es corrección de errores de código con IA. Cuando encuentres errores de sintaxis, simplemente haz clic en “Corregir con IA” para obtener correcciones instantáneas. La IA no solo corrige el código, sino que explica qué estaba mal, ayudándote a aprender y mejorar tus habilidades en PlantUML.
Por ejemplo, si olvidas una llave de cierre o usas mal un operador de relación, la IA de VPasCode:
- Detectará el error automáticamente
- Sugerirá la sintaxis correcta
- Proporcionará un comparativo lado a lado que muestra los cambios
- Explica el razonamiento detrás de la corrección
Traducción con IA para equipos globales
¿Trabajas con equipos internacionales? La solución de VPasCode Traducción con IAcaracterística te permite traducir nombres de clases, atributos y comentarios a diferentes idiomas mientras se mantiene la estructura del diagrama. Esto es invaluable para la documentación y la comunicación con las partes interesadas a través de las barreras del idioma.
Validación de tu diseño
Con el diagrama completo listo, validemos nuestro diseño frente a los requisitos originales:
Lista de verificación de validación del diseño
- ✓ Los clientes pueden realizar múltiples pedidos (relación uno a muchos)
- ✓ Los pedidos registran fecha, estado y dirección de envío
- ✓ Los productos mantienen el inventario y los precios
- ✓ Múltiples métodos de pago soportados mediante herencia
- ✓ Los totales de los pedidos se calculan a partir de los artículos, impuestos y envío
- ✓ El estado del pedido se rastrea mediante enumeración
- ✓ La dirección se reutiliza tanto para el cliente como para el envío
Principios de diseño aplicados
Nuestro diagrama de clases demuestra varios principios clave de diseño orientado a objetos:
- Responsabilidad única:Cada clase tiene un propósito claro
- Principio abierto/cerrado:El sistema de pagos está abierto para extensión (nuevos tipos de pago) pero cerrado para modificación
- DRY (No te repitas):Clase de dirección reutilizada en lugar de duplicar campos de dirección
- Encapsulamiento:Atributos privados con métodos públicos
Exportar y compartir tu diagrama
Una vez que estés satisfecho con tu diseño, VPasCode facilita compartir e integrar tu trabajo:
Opciones de exportación
- SVG:Formato vectorial perfecto para documentación y presentaciones
- PNG: Formato de mapa de bits para compartir rápidamente y uso web
- URL compartible: Generar un enlace para la colaboración en equipo

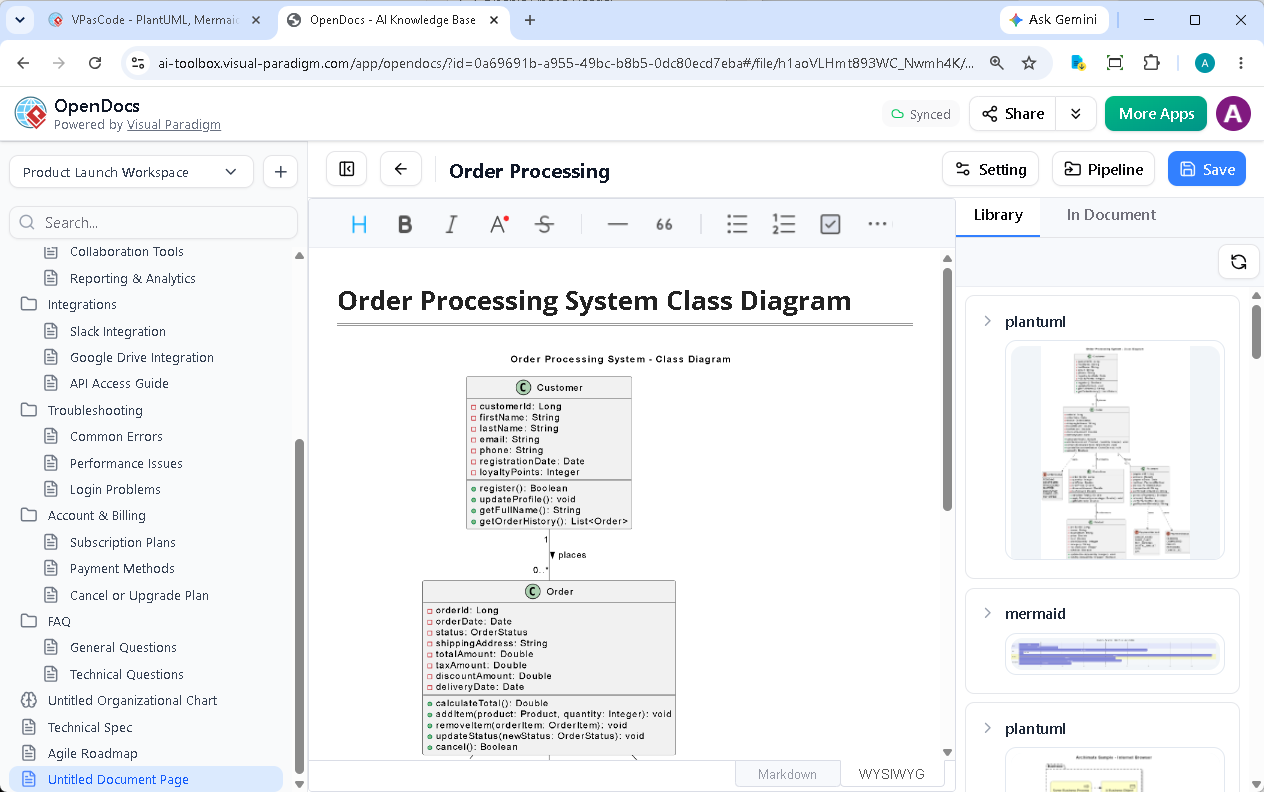

Integración con el ecosistema de Visual Paradigm
Para una documentación completa, puedes enviar tus diagramas directamente a Visual Paradigm OpenDocs, creando documentación técnica profesional que combina diagramas con especificaciones detalladas.
Además, si estás utilizando Visual Paradigm AI App Studio, puedes aprovechar tu diagrama de clases como base para el desarrollo de aplicaciones asistido por IA. La IA puede ayudar a generar código base, sugerir patrones de diseño e incluso identificar mejoras potenciales a tu modelo.

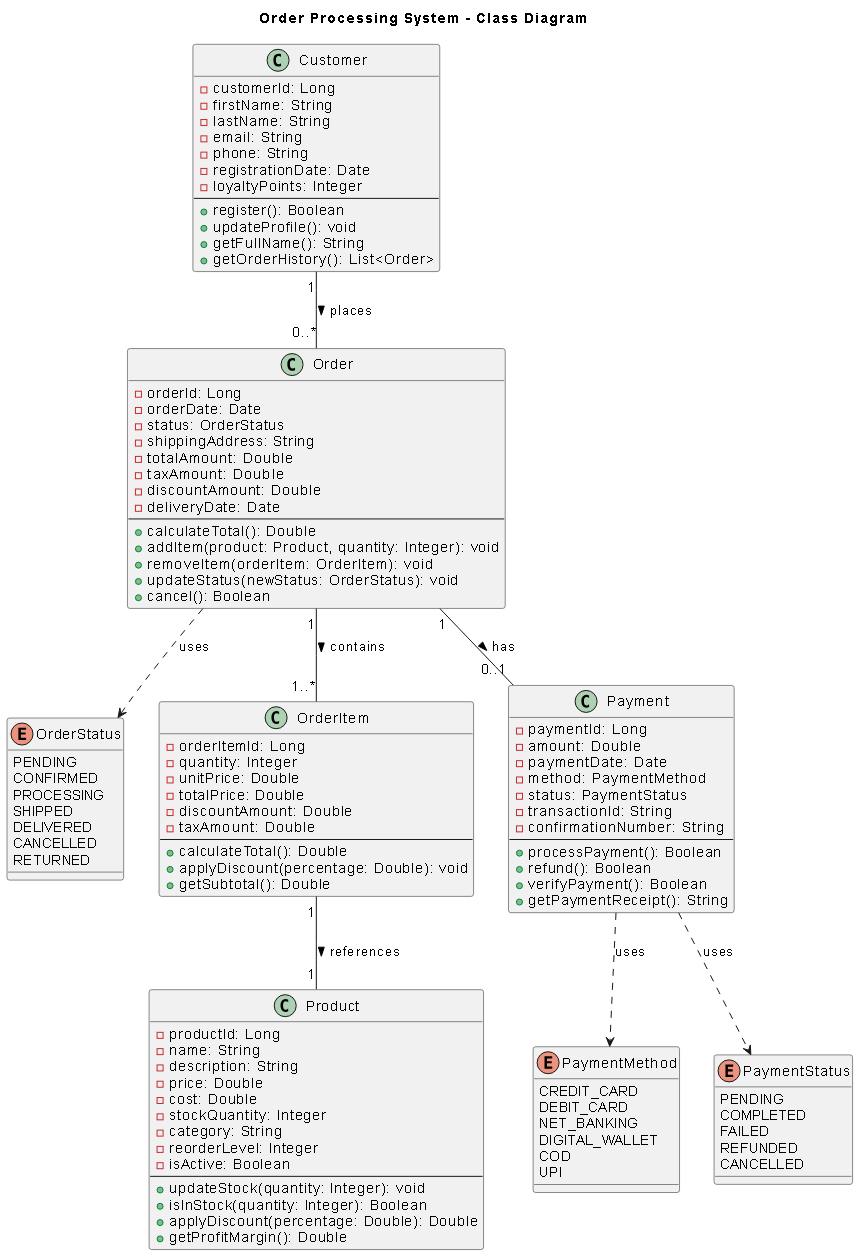

Código PlantUML completo
Aquí tienes el código PlantUML completo para el diagrama de clases de nuestro sistema de procesamiento de pedidos. Puedes copiarlo directamente en VPasCode para ver la representación en vivo:
@startuml OrderProcessingSystem
title Sistema de Procesamiento de Pedidos - Diagrama de Clases
class Cliente {
- idCliente: Long
- nombre: String
- apellido: String
- email: String
- telefono: String
- fechaRegistro: Date
- puntosFidelidad: Integer
--
+ registrarse(): Boolean
+ actualizarPerfil(): void
+ obtenerNombreCompleto(): String
+ obtenerHistorialPedidos(): List
}
class Pedido {
- idPedido: Long
- fechaPedido: Date
- estado: EstadoPedido
- direccionEnvio: String
- montoTotal: Double
- montoImpuesto: Double
- montoDescuento: Double
- fechaEntrega: Date
--
+ calcularTotal(): Double
+ agregarProducto(producto: Producto, cantidad: Integer): void
+ eliminarProducto(itemPedido: ItemPedido): void
+ actualizarEstado(nuevoEstado: EstadoPedido): void
+ cancelar(): Boolean
}
enum EstadoPedido {
PENDIENTE
CONFIRMADO
PROCESANDO
ENVIADO
ENTREGADO
CANCELADO
DEVUELTO
}
class Producto {
- idProducto: Long
- nombre: String
- descripcion: String
- precio: Double
- costo: Double
- cantidadStock: Integer
- categoria: String
- nivelReorden: Integer
- activo: Boolean
--
+ actualizarStock(cantidad: Integer): void
+ estaEnStock(cantidad: Integer): Boolean
+ aplicarDescuento(percentage: Double): Double
+ obtenerMargenGanancia(): Double
}
class ItemPedido {
- idItemPedido: Long
- cantidad: Integer
- precioUnitario: Double
- precioTotal: Double
- montoDescuento: Double
- montoImpuesto: Double
--
+ calcularTotal(): Double
+ aplicarDescuento(percentage: Double): void
+ obtenerSubtotal(): Double
}
class Pago {
- idPago: Long
- monto: Double
- fechaPago: Date
- metodo: MetodoPago
- estado: EstadoPago
- idTransaccion: String
- numeroConfirmacion: String
--
+ procesarPago(): Boolean
+ reembolsar(): Boolean
+ verificarPago(): Boolean
+ obtenerReciboPago(): String
}
enum MetodoPago {
TARJETA_CREDITO
TARJETA_DEBITO
TRANSFERENCIA_BANCARIA
CARTEERA_DIGITAL
CONTRA_ENTREGA
UPI
}
enum EstadoPago {
PENDIENTE
COMPLETADO
FALLIDO
REEMBOLSADO
CANCELADO
}
' RELACIONES
Cliente "1" -- "0..*" Pedido : realiza >
Pedido "1" -- "1..*" ItemPedido : contiene >
ItemPedido "1" -- "1" Producto : referencia >
Pedido "1" -- "0..1" Pago : tiene >
Pedido ..> EstadoPedido : utiliza
Pago ..> MetodoPago : utiliza
Pago ..> EstadoPago : utiliza
@endumlPróximos pasos y mejores prácticas
Ampliando el diseño
A medida que tu sistema crezca, considera estas extensiones:
- Añade un Carrito de Compras clase para el almacenamiento temporal de pedidos
- Implementa Descuento y Cupón clases
- Crear un Inventario sistema de gestión
- Agregar Envío y Seguimiento clases
- Implementar Revisión y Calificación funcionalidad
Conclusión
Crear diagramas de clases UML profesionales no tiene por qué ser tedioso. Con VPasCode, puedes transformar los requisitos empresariales en modelos visuales de manera eficiente, aprovechando la renderización en vivo, la corrección de errores impulsada por IA y opciones de exportación fluidas.
Este estudio de caso de procesamiento de pedidos demuestra cómo el diagramado basado en texto combina la precisión del código con la claridad del modelado visual. Ya seas un arquitecto de software, desarrollador o analista de negocios, dominar un flujo de trabajo de texto a diagrama con una herramienta confiable de diagramas como código es esencial para traducir los requisitos empresariales en especificaciones técnicas.
¿Listo para empezar a crear tus propios diagramas de clases? Visita VPasCode hoy y experimenta el futuro de los diagramas como código. Las funciones básicas son gratuitas y, si necesitas capacidades avanzadas, actualiza a Visual Paradigm Online Combo Edition o Visual Paradigm Desktop Professional Edition con mantenimiento activo.
Comienza a diagramar hoy
Únete a miles de desarrolladores y arquitectos que ya están utilizando VPasCode para crear mejores diseños de software. No se requiere instalación: empieza a crear diagramas UML profesionales en tu navegador ahora mismo.
Prueba VPasCode gratis → www.vpascode.com
Preguntas frecuentes
¿Qué es VPasCode?
VPasCode es la plataforma unificada de texto a diagrama de Visual Paradigm que te permite crear diagramas utilizando formatos populares como PlantUML, Mermaid y Graphviz. Cuenta con un editor de código gratuito con renderización en vivo, corrección de errores con IA y múltiples opciones de exportación.
¿VPasCode es gratuito para usar?
¡Sí! VPasCode ofrece funciones gratuitas que incluyen edición de diagramas, renderización en vivo y exportación como SVG o PNG. Las funciones avanzadas están disponibles con Visual Paradigm Online Combo Edition o Visual Paradigm Desktop Professional Edition con mantenimiento activo.
¿Qué tipos de diagramas admite VPasCode?
VPasCode admite una amplia gama de tipos de diagramas, incluidos diagramas de clases UML, diagramas de secuencia, diagramas de casos de uso, diagramas de actividad, DER, diagramas de flujo, mapas mentales, diagramas de Gantt y muchos más a través de los formatos PlantUML, Mermaid y Graphviz.
¿Puedo colaborar con mi equipo utilizando VPasCode?
¡Absolutamente! VPasCode le permite generar URLs compartibles para sus diagramas, lo que facilita la colaboración con los miembros del equipo. También puede integrarse con Visual Paradigm OpenDocs para una documentación completa.
¿Funciona VPasCode sin conexión?
VPasCode es una plataforma basada en la web que requiere una conexión a internet. Sin embargo, puede guardar su código PlantUML localmente y trabajar con él sin conexión utilizando otras herramientas de PlantUML si es necesario.
