Освоение диаграмм классов UML — Кейс-стади по обработке заказов

Понимание бизнес-требований

Прежде чем переходить к коду, определим бизнес-требования для нашей системы обработки заказов:

• Клиенты могут оформлять заказы, содержащие несколько товаров
• Каждый заказ должен отслеживать дату заказа, адрес доставки и статус
• Товары имеют названия, цены и количество на складе
• Оплаты могут осуществляться с помощью кредитной карты, PayPal или банковского перевода
• Система должна рассчитывать общую сумму заказа, включая налоги и доставку
• Заказы могут иметь несколько обновлений статуса на протяжении всего жизненного цикла

Эти требования будут направлять проектирование нашей диаграммы классов, обеспечивая захват всех необходимых сущностей, атрибутов и связей.

Начало работы с VPasCode

VPasCode — это мощный инструмент для создания диаграмм на основе кода и единая платформа для преобразования текста в диаграммы, поддерживающая популярные форматы, такие как PlantUML, Mermaid и Graphviz. Платформа предлагает бесплатный редактор кода с рендерингом в реальном времени, что делает её идеальной для итеративного проектирования.

Почему стоит выбрать VPasCode для диаграмм классов UML?

• Живой предпросмотр: Видите, как ваша диаграмма обновляется мгновенно по мере ввода
• Исправление ошибок с помощью ИИ: Автоматическое обнаружение и исправление синтаксических ошибок с помощью искусственного интеллекта
• Поддержка нескольких форматов: Поддержка PlantUML, Mermaid.js и Graphviz
• Легкий обмен: Генерация ссылок для совместной работы
• Параметры экспорта: Скачать в формате SVG или PNG для документации

Построение диаграммы классов шаг за шагом

Шаг 1: Определите основные классы

Начнём с определения наших основных классов, используя синтаксис PlantUML. Откройте VPasCode и начните с базовой структуры:

@startuml OrderProcessingSystem

title Система обработки заказов - Диаграмма классов

class Customer {
    - customerId: Long
    - firstName: String
    - lastName: String
    - email: String
    - phone: String
    - registrationDate: Date
    - loyaltyPoints: Integer
    --
    + register(): Boolean
    + updateProfile(): void
    + getFullName(): String
    + getOrderHistory(): List
}

@enduml

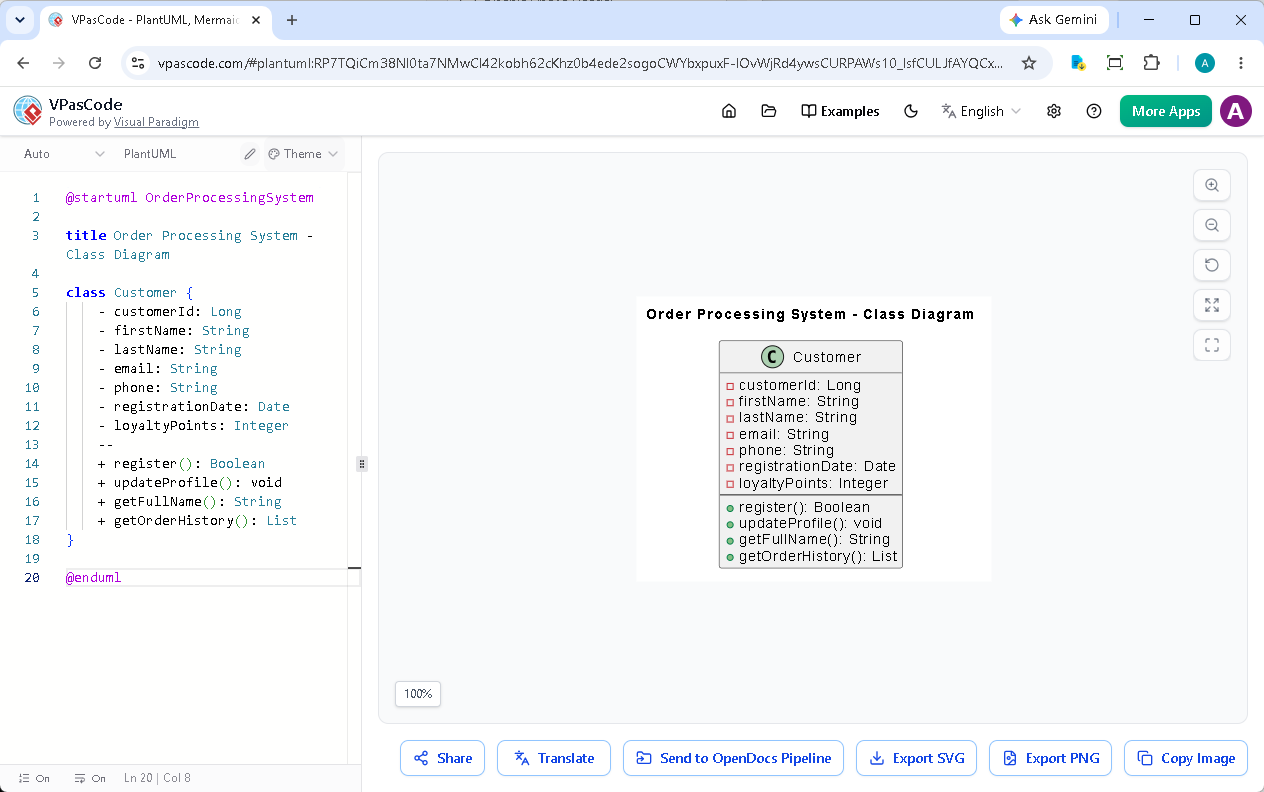

Обратите внимание, как в VPasCodeживая отрисовкамгновенно отображает ваши классы. Эта мгновенная обратная связь помогает выявлять ошибки проектирования на ранних этапах.

Шаг 2: Добавьте класс Order

Теперь добавим класс Order, который является центральным объектом в нашей системе:

class Order {
    - orderId: Long
    - orderDate: Date
    - status: OrderStatus
    - shippingAddress: String
    - totalAmount: Double
    - taxAmount: Double
    - discountAmount: Double
    - deliveryDate: Date
    --
    + calculateTotal(): Double
    + addItem(product: Product, quantity: Integer): void
    + removeItem(orderItem: OrderItem): void
    + updateStatus(newStatus: OrderStatus): void
    + cancel(): Boolean
}

enum OrderStatus {
    PENDING
    CONFIRMED
    PROCESSING
    SHIPPED
    DELIVERED
    CANCELLED
    RETURNED
}

Шаг 3: Определите классы Product и OrderItem

Товары и позиции заказа формируют складские запасы и строки каждого заказа:

class Product {
    - productId: Long
    - name: String
    - description: String
    - price: Double
    - cost: Double
    - stockQuantity: Integer
    - category: String
    - reorderLevel: Integer
    - isActive: Boolean
    --
    + updateStock(quantity: Integer): void
    + isInStock(quantity: Integer): Boolean
    + applyDiscount(percentage: Double): Double
    + getProfitMargin(): Double
}

class OrderItem {
    - orderItemId: Long
    - quantity: Integer
    - unitPrice: Double
    - totalPrice: Double
    - discountAmount: Double
    - taxAmount: Double
    --
    + calculateTotal(): Double
    + applyDiscount(percentage: Double): void
    + getSubtotal(): Double
}

Шаг 4: Реализуйте обработку платежей

Надёжная система обработки заказов требует гибкой обработки платежей:

class Payment {
    - paymentId: Long
    - amount: Double
    - paymentDate: Date
    - method: PaymentMethod
    - status: PaymentStatus
    - transactionId: String
    - confirmationNumber: String
    --
    + processPayment(): Boolean
    + refund(): Boolean
    + verifyPayment(): Boolean
    + getPaymentReceipt(): String
}

enum PaymentMethod {
    КРЕДИТНАЯ_КАРТА
    ДЕБЕТОВАЯ_КАРТА
    ИНТЕРНЕТ-БАНКИНГ
    ЦИФРОВОЙ_КОШЕЛЕК
    ОПЛАТА_ПРИ_ПОЛУЧЕНИИ
    UPI
}

enum PaymentStatus {
    В_ОЖИДАНИИ
    ЗАВЕРШЕНО
    ОШИБКА
    ВОЗВРАЩЕНО
    ОТМЕНЕНО
}

Установление связей

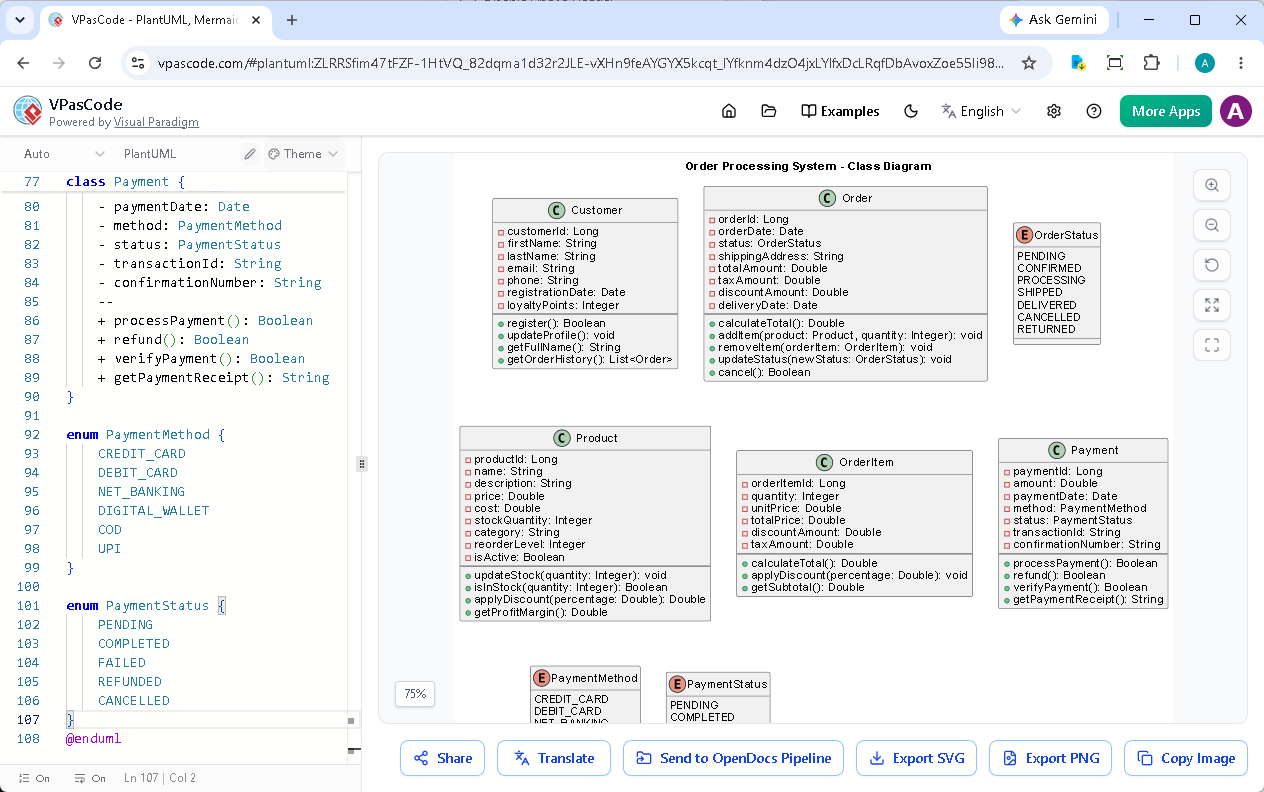

Теперь наступает самая важная часть: определение связей между классами. Именно здесь ваши навыки объектно-ориентированного проектирования действительно проявляются.

' СВЯЗИ
Customer "1" -- "0..*" Order : places >
Order "1" -- "1..*" OrderItem : contains >
OrderItem "1" -- "1" Product : references >
Order "1" -- "0..1" Payment : has >
Order ..> OrderStatus : uses
Payment ..> PaymentMethod : uses
Payment ..> PaymentStatus : uses

Понимание связей

• Клиент к Заказу (1 ко многим):Клиент может оформить несколько заказов
• Заказ к Позиции заказа (1 ко многим):Каждый заказ содержит несколько позиций
• Позиция заказа к Товару (многие к одному):Несколько позиций заказа могут ссылаться на один и тот же товар
• Заказ к Оплате (1 к 1):Каждый заказ имеет одну транзакцию оплаты
• Композиция:Позиции заказа составляют Заказ (сильная принадлежность)

Бонус — Использование возможностей на базе ИИ

Исправление ошибок кода с помощью ИИ

Одной из выдающихся функций VPasCode является Исправление ошибок кода с помощью ИИ. Когда вы сталкиваетесь с синтаксическими ошибками, просто нажмите «Исправить с помощью ИИ», чтобы получить мгновенные исправления. ИИ не только исправляет код, но и объясняет, что было не так, помогая вам учиться и совершенствовать свои навыки работы с PlantUML.

Например, если вы забудете закрывающую скобку или неправильно используете оператор связи, ИИ VPasCode:

1. Автоматически обнаружит ошибку
2. Предложит правильный синтаксис
3. Предоставит сравнение изменений в режиме «рядом»
4. Объясните логику, стоящую за исправлением

ИИ-перевод для глобальных команд

Работаете с международными командами? Возможности VPasCode ИИ-переводфункция позволяет переводить имена классов, атрибуты и комментарии на разные языки, сохраняя при этом структуру диаграммы. Это бесценно для документации и коммуникации с заинтересованными сторонами, преодолевающей языковые барьеры.

Проверка вашего проекта

Имея полную диаграмму, давайте проверим наш проект на соответствие первоначальным требованиям:

Чек-лист проверки проекта

• ✓ Клиенты могут размещать несколько заказов (отношение «один ко многим»)
• ✓ Заказы отслеживают дату, статус и адрес доставки
• ✓ Товары поддерживают учёт запасов и ценообразование
• ✓ Поддержка нескольких способов оплаты через наследование
• ✓ Сумма заказа рассчитывается на основе товаров, налогов и доставки
• ✓ Статус заказа отслеживается через перечисление (enum)
• ✓ Адрес повторно используется как для клиента, так и для доставки

Применённые принципы проектирования

Наша диаграмма классов демонстрирует несколько ключевых принципов объектно-ориентированного проектирования:

• Принцип единственной ответственности:Каждый класс имеет одну чёткую цель
• Принцип открытости/закрытости:Система оплаты открыта для расширения (новые типы оплаты), но закрыта для модификации
• DRY (Не повторяйтесь):Класс адреса повторно используется вместо дублирования полей адреса
• Инкапсуляция:Приватные атрибуты с публичными методами

Экспорт и обмен вашей диаграммой

Когда вы удовлетворены своим проектом, VPasCode позволяет легко делиться и интегрировать вашу работу:

Варианты экспорта

• SVG:Векторный формат, идеально подходящий для документации и презентаций
• PNG:Растровый формат для быстрого обмена и использования в вебе
• Ссылка для общего доступа:Создайте ссылку для командной работы

Интеграция с экосистемой Visual Paradigm

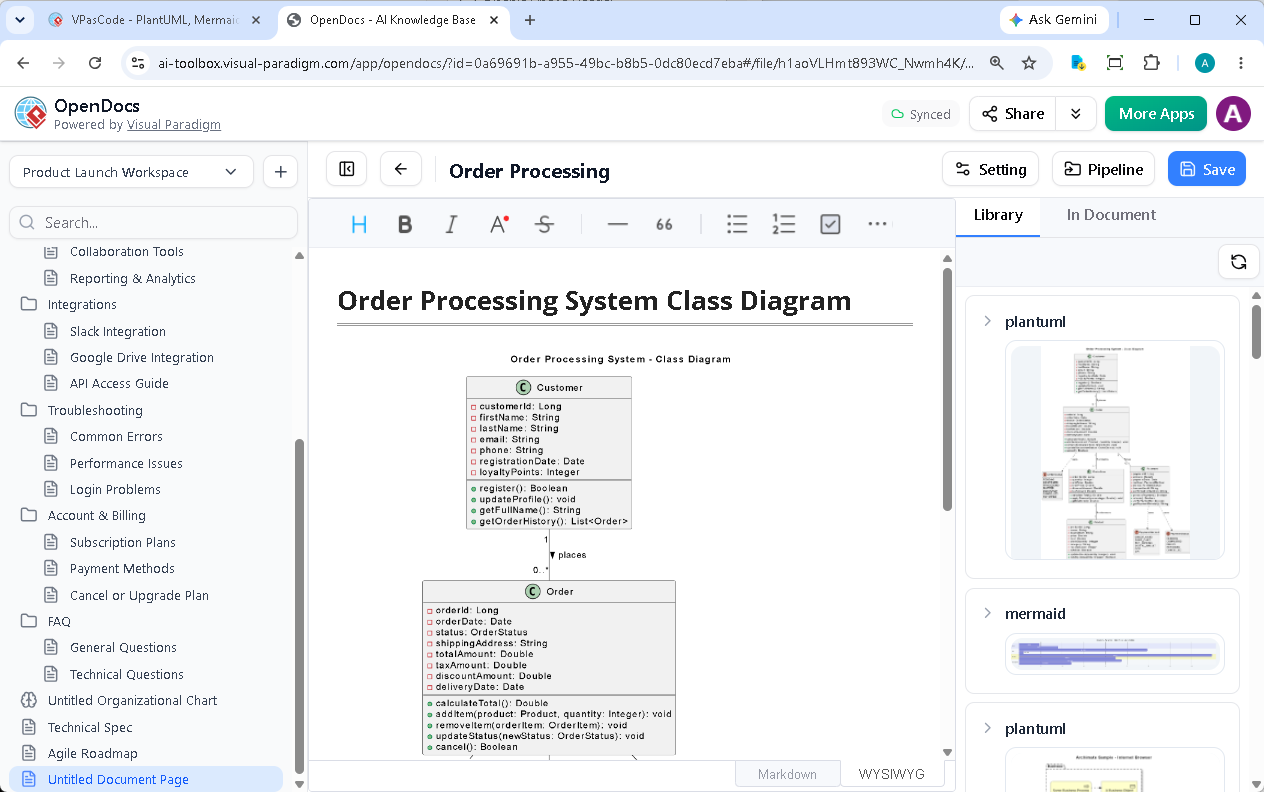

Для создания полной документации вы можете отправить свои диаграммы напрямую в Visual Paradigm OpenDocsсоздавая профессиональную техническую документацию, которая объединяет диаграммы с подробными спецификациями.

Кроме того, если вы используете Visual Paradigm AI App Studioвы можете использовать вашу классовую диаграмму как основу для разработки приложений с помощью ИИ. ИИ может помочь сгенерировать шаблонный код, предложить паттерны проектирования и даже выявить потенциальные улучшения вашей модели.

Полный код PlantUML

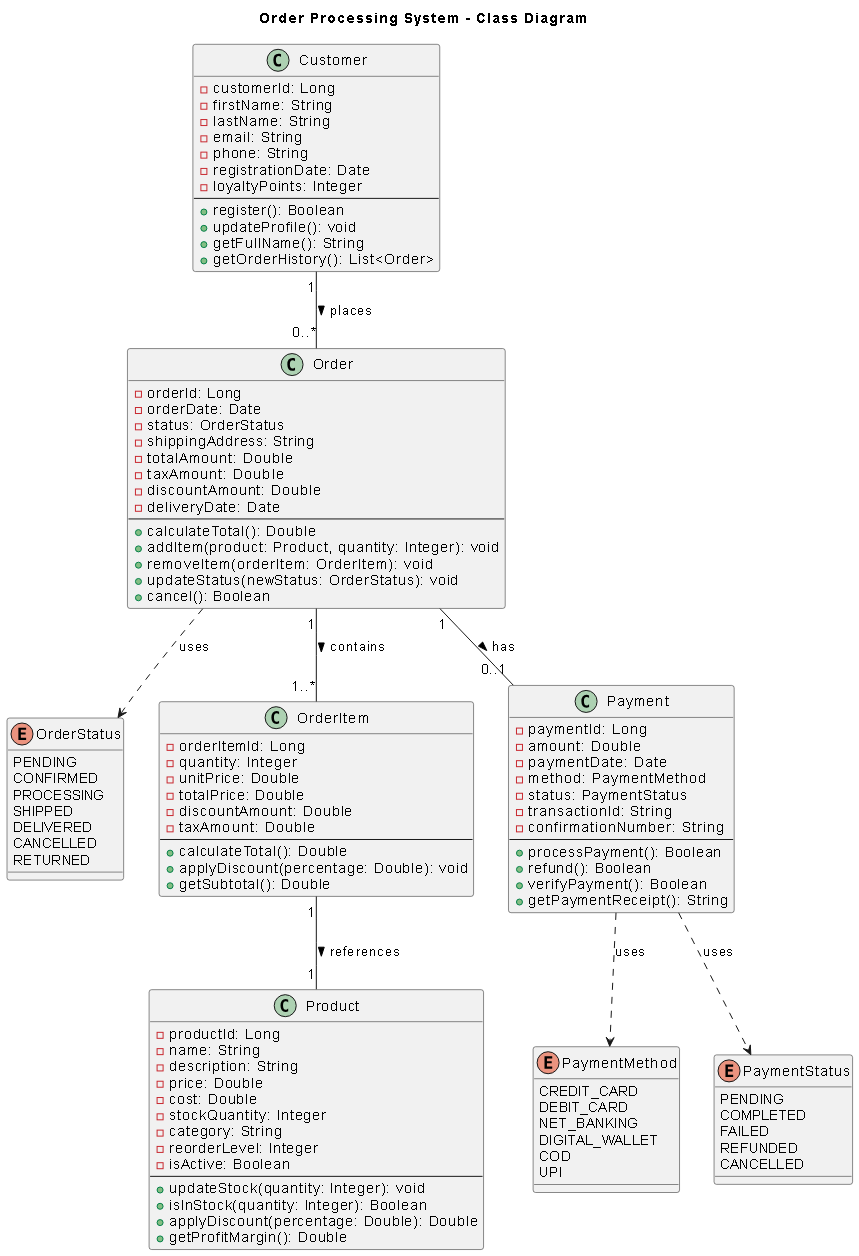

Вот полный код PlantUML для диаграммы классов нашей системы обработки заказов. Вы можете скопировать его напрямую в VPasCode, чтобы увидеть живую рендеринг:

@startuml OrderProcessingSystem

title Система обработки заказов - Диаграмма классов

class Customer {
    - customerId: Long
    - firstName: String
    - lastName: String
    - email: String
    - phone: String
    - registrationDate: Date
    - loyaltyPoints: Integer
    --
    + register(): Boolean
    + updateProfile(): void
    + getFullName(): String
    + getOrderHistory(): List
}

class Order {
    - orderId: Long
    - orderDate: Date
    - status: OrderStatus
    - shippingAddress: String
    - totalAmount: Double
    - taxAmount: Double
    - discountAmount: Double
    - deliveryDate: Date
    --
    + calculateTotal(): Double
    + addItem(product: Product, quantity: Integer): void
    + removeItem(orderItem: OrderItem): void
    + updateStatus(newStatus: OrderStatus): void
    + cancel(): Boolean
}

enum OrderStatus {
    PENDING
    CONFIRMED
    PROCESSING
    SHIPPED
    DELIVERED
    CANCELLED
    RETURNED
}

class Product {
    - productId: Long
    - name: String
    - description: String
    - price: Double
    - cost: Double
    - stockQuantity: Integer
    - category: String
    - reorderLevel: Integer
    - isActive: Boolean
    --
    + updateStock(quantity: Integer): void
    + isInStock(quantity: Integer): Boolean
    + applyDiscount(percentage: Double): Double
    + getProfitMargin(): Double
}

class OrderItem {
    - orderItemId: Long
    - quantity: Integer
    - unitPrice: Double
    - totalPrice: Double
    - discountAmount: Double
    - taxAmount: Double
    --
    + calculateTotal(): Double
    + applyDiscount(percentage: Double): void
    + getSubtotal(): Double
}

class Payment {
    - paymentId: Long
    - amount: Double
    - paymentDate: Date
    - method: PaymentMethod
    - status: PaymentStatus
    - transactionId: String
    - confirmationNumber: String
    --
    + processPayment(): Boolean
    + refund(): Boolean
    + verifyPayment(): Boolean
    + getPaymentReceipt(): String
}

enum PaymentMethod {
    CREDIT_CARD
    DEBIT_CARD
    NET_BANKING
    DIGITAL_WALLET
    COD
    UPI
}

enum PaymentStatus {
    PENDING
    COMPLETED
    FAILED
    REFUNDED
    CANCELLED
}

' ОТНОШЕНИЯ
Customer "1" -- "0..*" Order : размещает >
Order "1" -- "1..*" OrderItem : содержит >
OrderItem "1" -- "1" Product : ссылается на >
Order "1" -- "0..1" Payment : имеет >
Order ..> OrderStatus : использует
Payment ..> PaymentMethod : использует
Payment ..> PaymentStatus : использует

@enduml

Следующие шаги и лучшие практики

Расширение дизайна

По мере роста вашей системы рассмотрите следующие расширения:

• Добавьте класс ShoppingCart для временного хранения заказов
• Реализуйте класс Discount и класс Coupon классы
• Создайте Складской систему управления
• Добавьте доставку и отслеживание классы
• Реализуйте отзывы и оценки функциональность

Заключение

Создание профессиональных диаграмм классов UML не должно быть утомительным. С помощью VPasCode вы можете эффективно преобразовывать бизнес-требования в визуальные модели, используя живую рендеринг, исправление ошибок на базе ИИ и бесшовные варианты экспорта.

Этот кейс обработки заказов демонстрирует, как диаграммирование на основе текста объединяет точность кода с наглядностью визуального моделирования. Независимо от того, являетесь ли вы архитектором программного обеспечения, разработчиком или бизнес-аналитиком, владение рабочим процессом «текст в диаграмму» с помощью надёжного инструмента «диаграмма как код» необходимо для перевода бизнес-требований в технические спецификации.

Готовы начать создавать свои собственные диаграммы классов? Посетите VPasCode сегодня и ощутите будущее диаграмм как кода. Базовые функции бесплатны, а если вам нужны расширенные возможности, обновитесь до Visual Paradigm Online Combo Edition или Visual Paradigm Desktop Professional Edition с активным обслуживанием.

Часто задаваемые вопросы

Что такое VPasCode?

VPasCode — это единая платформа Visual Paradigm для преобразования текста в диаграммы, которая позволяет создавать диаграммы с использованием популярных форматов, таких как PlantUML, Mermaid и Graphviz. Она включает бесплатный редактор кода с живой рендеринг, исправлением ошибок на базе ИИ и множеством вариантов экспорта.

Бесплатно ли использовать VPasCode?

Да! VPasCode предлагает бесплатные функции, включая редактирование диаграмм, живую рендеринг и экспорт в формате SVG или PNG. Расширенные функции доступны с Visual Paradigm Online Combo Edition или Visual Paradigm Desktop Professional Edition с активным обслуживанием.

Какие типы диаграмм поддерживает VPasCode?

VPasCode поддерживает широкий спектр типов диаграмм, включая диаграммы классов UML, диаграммы последовательностей, диаграммы вариантов использования, диаграммы деятельности, ERD, блок-схемы, ментальные карты, диаграммы Ганта и многие другие, используя форматы PlantUML, Mermaid и Graphviz.

Могу ли я сотрудничать с моей командой, используя VPasCode?

Абсолютно! VPasCode позволяет вам создавать общедоступные URL-адреса для ваших диаграмм, что упрощает сотрудничество с членами команды. Вы также можете интегрироваться с Visual Paradigm OpenDocs для создания полной документации.

Работает ли VPasCode в автономном режиме?

VPasCode — это веб-платформа, требующая подключения к интернету. Однако вы можете сохранить свой код PlantUML локально и работать с ним в автономном режиме с помощью других инструментов PlantUML при необходимости.
