В мире разработки программного обеспечения изображение действительно стоит тысячи слов. Диаграммы архитектуры, блок-схемы и диаграммы последовательностей необходимы для документирования, планирования и передачи сложных идей. Однако традиционный подход к созданию таких визуализаций с помощью перетаскивания может быть медленным, несогласованным и сложным для контроля версий. Именно здесь на сцену выходитподход «диаграмма как код», и в этой области доминируют три основных игрока: PlantUML, Mermaid и Graphviz.

В компании Visual Paradigmмы понимаем, что у каждого из этих инструментов есть свои уникальные преимущества. Именно поэтому мы создали VPasCode— нашу единую платформу, объединяющую все три инструмента (и не только) в едином мощном облачном редакторе. Это руководство поможет вам разобраться в сильных сторонах каждого синтаксиса, что упростит выбор подходящего инструмента для вашего конкретного случая использования при сохранении согласованного рабочего процесса.

Единая платформа для диаграмм как кода

Прежде чем переходить к сравнению, стоит отметить силу единой платформы. Исторически использование этих инструментов означало управление разрозненными локальными средами, установку зависимостей или переключение между несогласованными веб-инструментами.VPasCodeустраняет эти неудобства, предоставляя централизованную рабочую область для редактирования и универсальный инструмент для диаграмм как кода, который автоматически определяет и мгновенно преобразует текст в форматы диаграмм для синтаксисов Mermaid, PlantUML и Graphviz.

Рассмотрим типичный рабочий процесс: разработчик может использовать Mermaid для быстрой блок-схемы в файле README, PlantUML для детальной диаграммы классов UML, а Graphviz — для сложной топологии сети. VPasCode позволяет выполнять все три действия, обеспечивая согласованную рендеризацию в реальном времени и лёгкий обмен.

PlantUML: корпоративный стандарт

PlantUML — это зрелый и мощный инструмент для диаграмм как кода с глубокими корнями в корпоративной разработке программного обеспечения, специализирующийся на преобразовании сложных текстовых моделей архитектуры в чистые визуализации.

Его синтаксис, хотя иногда считается более громоздким, обладает высокой выразительностью. По умолчанию PlantUML использует движок компоновки Graphviz, который уже десятилетиями является золотым стандартом для иерархической компоновки графов. Это гарантирует, что даже сложные диаграммы с множеством узлов сохраняют профессиональный, чистый и хорошо структурированный вид.

Лучшие сценарии использования PlantUML:

Корпоративная архитектура:Поддержка ArchiMate и C4 делает его идеальным для документирования крупномасштабных ландшафтов систем.
Сложное моделирование UML:Для детальных диаграмм классов, компонентных диаграмм и диаграмм развертывания PlantUML не имеет равных.
Крупные диаграммы:Когда вам нужно создать диаграммы с 30 и более узлами, мощный движок компоновки PlantUML проявляет себя наилучшим образом, минимизируя пересечения и наложения линий.
Команды с корнями в Java/JetBrains:PlantUML бесшовно интегрируется с IDE от JetBrains и является знакомым инструментом для сообщества Java.

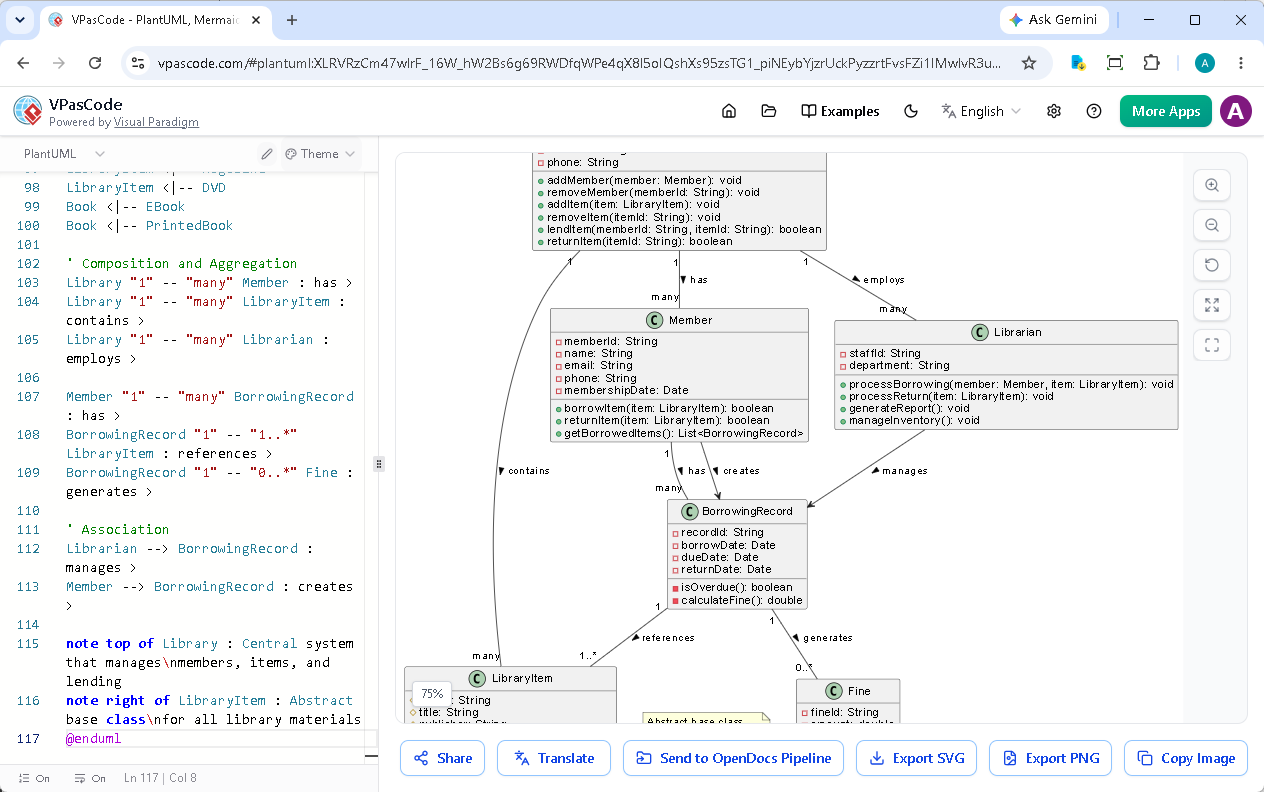

PlantUML Редактировать PlantUML в VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml

class Library {
  - name: String
  - address: String
  - phone: String
  + addMember(member: Member): void
  + removeMember(memberId: String): void
  + addItem(item: LibraryItem): void
  + removeItem(itemId: String): void
  + lendItem(memberId: String, itemId: String): boolean
  + returnItem(itemId: String): boolean
}

class LibraryItem {
  # itemId: String
  # title: String
  # publisher: String
  # publicationYear: int
  # isAvailable: boolean
  + getDetails(): String
  + setAvailability(status: boolean): void
}

abstract class Book {
  - isbn: String
  - author: String
  - pageCount: int
  + getAuthor(): String
}

class EBook {
  - fileSizeMB: double
  - format: String
  - downloadUrl: String
  + download(): void
}

class PrintedBook {
  - shelfLocation: String
  - condition: String
  + getShelfLocation(): String
}

class Magazine {
  - issueNumber: int
  - volumeNumber: int
  - coverDate: Date
}

class DVD {
  - durationMinutes: int
  - director: String
  - language: String
  - subtitlesAvailable: boolean
}

class Member {
  - memberId: String
  - name: String
  - email: String
  - phone: String
  - membershipDate: Date
  + borrowItem(item: LibraryItem): boolean
  + returnItem(item: LibraryItem): boolean
  + getBorrowedItems(): List
}

class BorrowingRecord {
  - recordId: String
  - borrowDate: Date
  - dueDate: Date
  - returnDate: Date
  - isOverdue(): boolean
  - calculateFine(): double
}

class Fine {
  - fineId: String
  - amount: double
  - issueDate: Date
  - isPaid: boolean
  + payFine(): void
}

class Librarian {
  - staffId: String
  - department: String
  + processBorrowing(member: Member, item: LibraryItem): void
  + processReturn(item: LibraryItem): void
  + generateReport(): void
  + manageInventory(): void
}

' Отношения наследования
LibraryItem <|-- Book
LibraryItem <|-- Magazine
LibraryItem <|-- DVD
Book <|-- EBook
Book <|-- PrintedBook ' Композиция и агрегация Library "1" -- "многие" Member : имеет >
Library "1" -- "многие" LibraryItem : содержит >
Library "1" -- "многие" Librarian : нанимает >

Member "1" -- "многие" BorrowingRecord : имеет >
BorrowingRecord "1" -- "1..*" LibraryItem : ссылается на >
BorrowingRecord "1" -- "0..*" Fine : генерирует >

' Ассоциация
Librarian --> BorrowingRecord : управляет >
Member --> BorrowingRecord : создает >

note top of Library : Центральная система, управляющаяnчленами, предметами и выдачей
note right of LibraryItem : Абстрактный базовый классnдля всех библиотечных материалов
@enduml

Edit PlantUML in VPasCode

Редактирование PlantUML в VPasCode

Mermaid: Чемпион, дружелюбный к Markdown

Mermaidрезко набрала популярность, в значительной степени благодаря своей нативной интеграции в такие инструменты, как GitHub, GitLab, Notion и Obsidian. Её синтаксис разработан так, чтобы быть близким к Markdown, что делает её невероятно простой для изучения и использования, особенно для разработчиков, которые уже привыкли работать с обычным текстом.

Mermaid поддерживает широкий и постоянно расширяющийся набор типов диаграмм, включая блок-схемы, диаграммы последовательностей, диаграммы классов, диаграммы сущность-связь, ментальные карты, C4, графы Git, Канбан и многое другое. Её синтаксис читается как список ограничений или псевдокод, что многим кажется интуитивно понятным для описания потоков процессов.

Лучшие сценарии использования Mermaid:

Документация в репозиториях:Для файлов README, вики-страниц и документации в формате Markdown Mermaid является выбором по умолчанию благодаря своей нативной рендеринговой поддержке на GitHub и GitLab.
Быстрое прототипирование и генерация идей:Её низкий порог входа делает её идеальной для быстрого наброска идей. Когда вы просите ИИ-модель (LLM) предоставить решение для диаграммы на основе текста, она почти всегда возвращает синтаксис Mermaid, что делает её доступным инструментом «диаграммы как код» для быстрой документации разработчиков.
Команды, работающие по методологии Agile и ориентированные на фронтенд:Это фаворит среди фронтенд-разработчиков и команд, работающих по Agile, которые ставят скорость и простоту выше сложного корпоративного моделирования.
Пути пользователей и простые рабочие процессы:Для блок-схем и карт путей пользователей Mermaid быстра, чиста и эффективна.

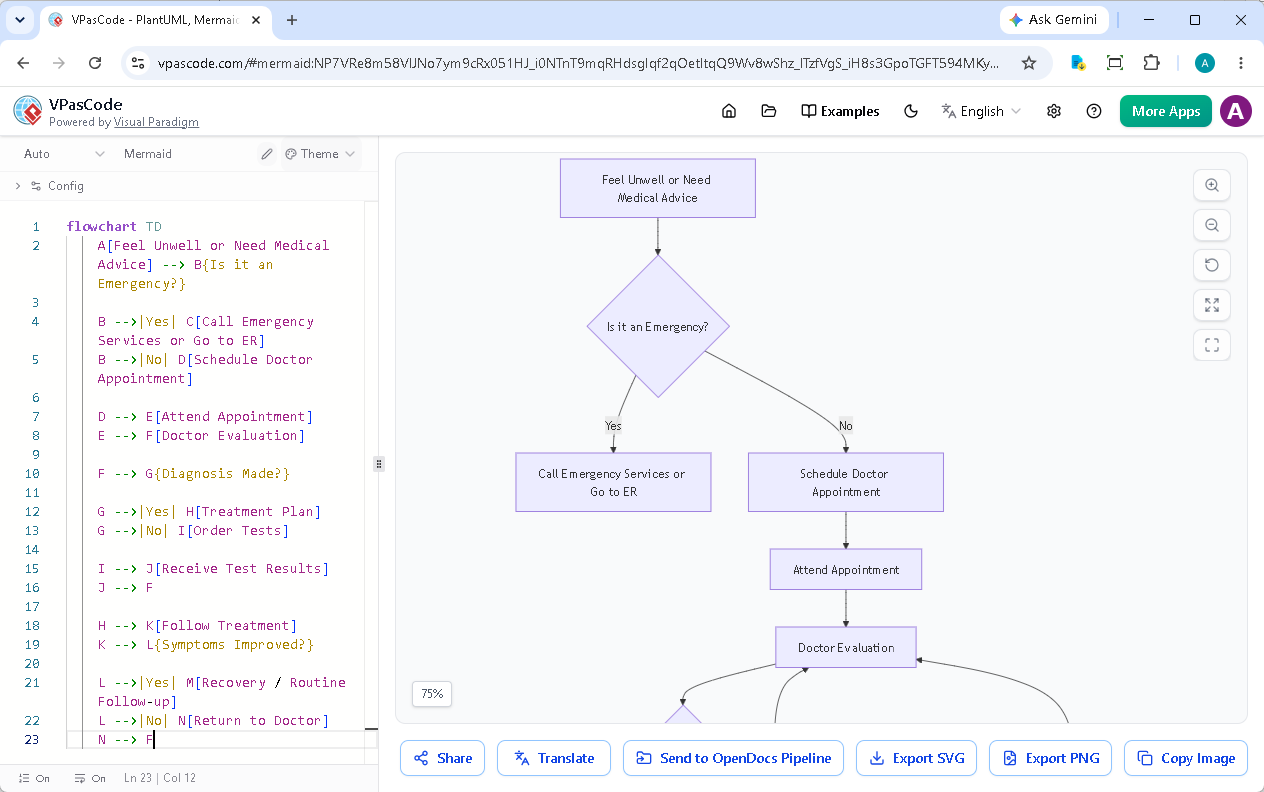

Mermaid Редактирование Mermaid в VPasCode

Mermaid Edit Mermaid in VPasCode

flowchart TD
    A[Почувствовали недомогание или нужна медицинская консультация] --> B{Это экстренный случай?}

    B -->|Да| C[Вызовите скорую помощь или обратитесь в отделение неотложной помощи]
    B -->|Нет| D[Запишитесь на прием к врачу]

    D --> E[Посетите прием]
    E --> F[Оценка врачом]

    F --> G{Диагноз поставлен?}

    G -->|Да| H[План лечения]
    G -->|Нет| I[Назначьте анализы]

    I --> J[Получите результаты анализов]
    J --> F

    H --> K[Следуйте плану лечения]
    K --> L{Симптомы улучшились?}

    L -->|Да| M[Выздоровление / Плановое наблюдение]
    L -->|Нет| N[Вернитесь к врачу]
    N --> F

Edit Mermaid in VPasCode

Редактирование Mermaid в VPasCode

Graphviz: Дедушка автоматической компоновки

Graphvizявляется самым старым и устоявшимся из трех, используя язык DOT. Хотя его синтаксис может быть самым сложным и часто описывается как имеющий более крутую кривую обучения, его движок компоновки является легендарным.

Если Mermaid и PlantUML фокусируются на абстрагировании компоновки, то Graphviz предоставляет вам детальный контроль, опираясь на десятилетия алгоритмических исследований для создания чистых и оптимизированных визуализаций сложных графов, сетей и структур данных.

Лучшие сценарии использования Graphviz:

Сложные топологии сетей:Для диаграмм сетей, потоков данных и сложных зависимостей Graphviz не имеет равных.
Нелинейные и сложные графы:Когда ваша диаграмма представляет собой не простой линейный поток, а плотную сеть взаимосвязей, алгоритм Graphviz может справиться с этим великолепно.
Академические и исследовательские цели:Её точность и контроль над компоновкой делают её фаворитом в академической среде для визуализации вычислительных графов, автоматов и деревьев решений.

Graphviz Редактировать Graphviz в VPasCode

Graphviz Edit Graphviz in VPasCode

digraph DirectedNetworkGraph {
    fontname="Helvetica,Arial,sans-serif"
    label="Топология маршрутизации распределённого высокодоступного веб-сервисного движка"
    labelloc="t"
    fontsize=16
    rankdir=LR;

    // Глобальные переопределения стилей элементов
    node [fontname="Helvetica,Arial,sans-serif", shape=box, style="filled,rounded", color="#1e293b", fillcolor="#f8fafc", penwidth=2, margin="0.2,0.1"]
    edge [fontname="Helvetica,Arial,sans-serif", color="#64748b", penwidth=1.5, arrowsize=0.8]

    // Узлы сервисов
    LB   [label="Анимкастный балансировщик нагрузкиn(Edge Nginx)", shape=component, fillcolor="#bae6fd", color="#0284c7"]
    App1 [label="Экземпляр микросервиса An(Узел среды NodeJS)"]
    App2 [label="Экземпляр микросервиса Bn(Бинарные файлы среды Go)"]
    Redis [label="Кэш в оперативной памятиn(Основной ключ-значение Redis)", shape=cylinder, fillcolor="#fecdd3", color="#e11d48"]
    DB   [label="Реляционное хранениеn(Пуль шардов PostgreSQL)", shape=cylinder, fillcolor="#bbf7d0", color="#16a34a"]

    // Архитектурные связи рёбер
    LB -> App1 [label=" Перенаправление (проверено WAF)"];
    LB -> App2 [label=" Перенаправление (проверено WAF)"];
    App1 -> Redis [label="Запрос кэша"];
    App2 -> Redis [label="Запрос кэша"];
    App1 -> DB [label="Чтение/запись SQL-транзакций"];
    App2 -> DB [label="Чтение/запись SQL-транзакций"];
}

Edit Graphviz in VPasCode

Редактировать Graphviz в VPasCode

Единый опыт работы с VPasCode

Итак, что же выбрать? Ответ часто зависит от того, где размещена диаграмма и каков её уровень сложности. Правило принятия решения за 60 секунд обычно сводится к следующему: если диаграмма должна рендериться на GitHub, используйте Mermaid; если это сложная диаграмма классов или развёртывания, используйте PlantUML; если это сложная сеть, используйте Graphviz.

Прелесть VPasCode заключается в том, что вам больше не нужно выбирать только один инструмент для всего проекта. Вы можете использовать сильные стороны всех трёх. Этот единый подход не только экономит время, но и обеспечивает согласованность всей вашей документации. Вы получаете предпросмотр в реальном времени, исправление ошибок с помощью ИИ, а также лёгкое совместное использование по URL-адресу — всё это в рамках единого современного интерфейса.

Более того, когда вам нужно вывести свои диаграммы на новый уровень для углублённой документации и совместной работы, VPasCode бесшовно интегрируется с Visual Paradigm OpenDocs. Вы можете отправлять свои диаграммы напрямую в OpenDocs для дальнейшей доработки и документирования, создавая мощную сквозную конвейерную систему документации.

Готовы оценить мощь единого инструмента диаграмм как кода и effortless-рендеринга текста в диаграммы? Попробуйте VPasCode уже сегодня — основные функции редактирования и рендеринга абсолютно бесплатны.
