No mundo do desenvolvimento de software, uma imagem realmente vale mais que mil palavras. Diagramas de arquitetura, fluxogramas e diagramas de sequência são essenciais para documentar, planejar e comunicar ideias complexas. No entanto, a abordagem tradicional de arrastar e soltar para criar essas visualizações pode ser lenta, inconsistente e difícil de controlar em versão. É aqui que o“diagrama como código”” paradigma brilha, e três grandes players dominam esse espaço: PlantUML, Mermaid e Graphviz.
Na“Visual Paradigm”“, entendemos que cada uma dessas ferramentas tem pontos fortes únicos. É por isso que criamos“VPasCode”“, nossa plataforma unificada que reúne as três — e mais — em um único editor poderoso baseado na nuvem. Este guia ajudará você a navegar pelos pontos fortes de cada sintaxe, facilitando a escolha da ferramenta certa para o seu caso de uso específico, mantendo um fluxo de trabalho consistente.
Um Lar Unificado para Diagrama como Código
Antes de mergulhar na comparação, vale a pena destacar o poder de uma“plataforma unificada”.Historicamente, aproveitar essas ferramentas significava gerenciar ambientes locais fragmentados, instalar dependências ou alternar entre ferramentas web desconectadas.“VPasCode”” elimina esse atrito, fornecendo uma tela de edição centralizada e uma ferramenta versátil de diagrama como código que detecta automaticamente e converte instantaneamente texto em formatos de diagrama, suportando as sintaxes Mermaid, PlantUML e Graphviz.
Considere o fluxo de trabalho típico: um desenvolvedor pode usar o Mermaid para um fluxograma rápido em um README, o PlantUML para um diagrama de classe UML detalhado e o Graphviz para uma topologia de rede complexa. O VPasCode permite que eles façam tudo isso, garantindo renderização consistente em tempo real e compartilhamento fácil.
PlantUML: O Padrão Empresarial
O PlantUML é uma ferramenta madura e poderosa de diagrama como código, com raízes profundas na engenharia de software empresarial, especializada em transformar modelos de texto arquitetônico complexo em visualizações limpas.
Sua sintaxe, embora às vezes vista como mais verbosa, é altamente expressiva. O PlantUML usa o mecanismo de layout do Graphviz por padrão, que tem sido o padrão ouro para layout de grafos hierárquicos por décadas. Isso garante que mesmo diagramas complexos com muitos nós mantenham uma aparência profissional, limpa e bem estruturada.
Melhores Casos de Uso para o PlantUML:
- Arquitetura Empresarial:Seu suporte ao ArchiMate e ao C4 o torna ideal para documentar paisagens de sistemas em grande escala.
- Modelagem UML Complexa:Para diagramas de classe detalhados, diagramas de componentes e diagramas de implantação, o PlantUML é incomparável.
- Diagramas Grandes:Quando você precisa criar diagramas com mais de 30 nós, o robusto mecanismo de layout do PlantUML brilha, minimizando sobreposições e linhas cruzadas.
- Equipes com Raízes em Java/JetBrains:O PlantUML integra-se perfeitamente às IDEs JetBrains e é uma ferramenta familiar para a comunidade Java.

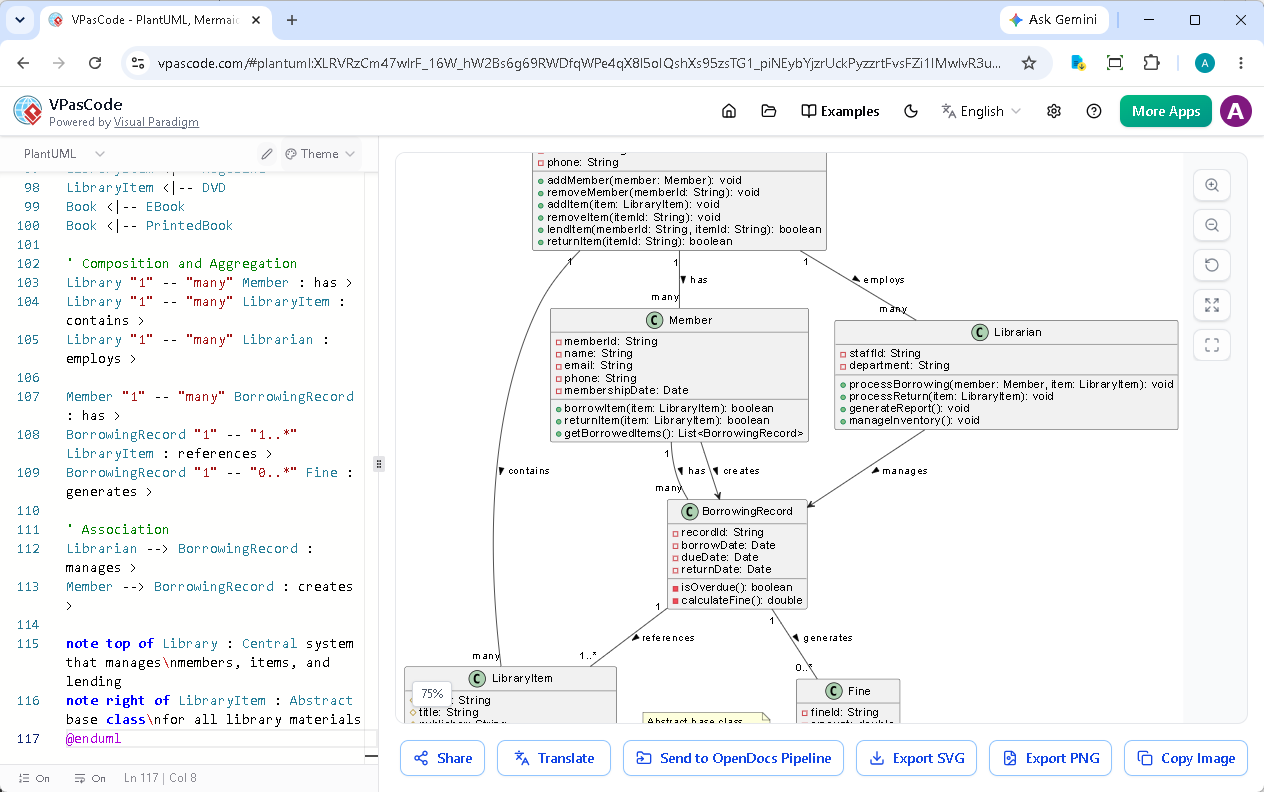

@startuml
class Biblioteca {
- nome: String
- endereco: String
- telefone: String
+ adicionarMembro(membro: Membro): void
+ removerMembro(idMembro: String): void
+ adicionarItem(item: ItemBiblioteca): void
+ removerItem(idItem: String): void
+ emprestarItem(idMembro: String, idItem: String): boolean
+ devolverItem(idItem: String): boolean
}
class ItemBiblioteca {
# idItem: String
# titulo: String
# editora: String
# anoPublicacao: int
# disponivel: boolean
+ obterDetalhes(): String
+ definirDisponibilidade(status: boolean): void
}
abstract class Livro {
- isbn: String
- autor: String
- numPaginas: int
+ obterAutor(): String
}
class EBook {
- tamanhoArquivoMB: double
- formato: String
- urlDownload: String
+ baixar(): void
}
class LivroImpresso {
- localizacaoEstante: String
- condicao: String
+ obterLocalizacaoEstante(): String
}
class Revista {
- numeroEdicao: int
- numeroVolume: int
- dataCapa: Date
}
class DVD {
- duracaoMinutos: int
- diretor: String
- idioma: String
- legendasDisponiveis: boolean
}
class Membro {
- idMembro: String
- nome: String
- email: String
- telefone: String
- dataAssociacao: Date
+ emprestarItem(item: ItemBiblioteca): boolean
+ devolverItem(item: ItemBiblioteca): boolean
+ obterItensEmprestados(): List
}
class RegistroEmprestimo {
- idRegistro: String
- dataEmprestimo: Date
- dataVencimento: Date
- dataDevolucao: Date
- estaAtrasado(): boolean
- calcularMulta(): double
}
class Multa {
- idMulta: String
n - valor: double
- dataEmissao: Date
- paga: boolean
+ pagarMulta(): void
}
class Bibliotecario {
- idFuncionario: String
- departamento: String
+ processarEmprestimo(membro: Membro, item: ItemBiblioteca): void
+ processarDevolucao(item: ItemBiblioteca): void
+ gerarRelatorio(): void
+ gerenciarInventario(): void
}
' Relações de Herança
ItemBiblioteca <|-- Livro
ItemBiblioteca <|-- Revista
ItemBiblioteca <|-- DVD
Livro <|-- EBook
Livro <|-- LivroImpresso ' Composição e Agregação Biblioteca "1" -- "many" Membro : possui >
Biblioteca "1" -- "many" ItemBiblioteca : contém >
Biblioteca "1" -- "many" Bibliotecário : emprega >
Membro "1" -- "many" RegistroEmprestimo : possui >
RegistroEmprestimo "1" -- "1..*" ItemBiblioteca : referencia >
RegistroEmprestimo "1" -- "0..*" Multa : gera >
' Associação
Bibliotecário --> RegistroEmprestimo : gerencia >
Membro --> RegistroEmprestimo : cria >
nota topo de Biblioteca : Sistema central que gerencianmembros, itens e empréstimos
nota direita de ItemBiblioteca : Classe base abstratanpara todos os materiais da biblioteca
@endumlMermaid: O Campeão Amigável ao Markdown
Mermaidexplodiu em popularidade, em grande parte devido à sua integração nativa em ferramentas como GitHub, GitLab, Notion e Obsidian. Sua sintaxe foi projetada para ser adjacente ao Markdown, tornando-a incrivelmente fácil de aprender e usar, especialmente para desenvolvedores que já estão confortáveis escrevendo em texto puro.
O Mermaid suporta um conjunto amplo e crescente de tipos de diagramas, incluindo Fluxogramas, Diagramas de Sequência, Diagramas de Classes, Diagramas de Entidade-Relacionamento, Mapas Mentais, C4, Gráficos Git, Kanban e muito mais. Sua sintaxe se assemelha a uma lista de restrições ou pseudocódigo, o que muitos acham intuitivo para descrever fluxos de processo.
Melhores Casos de Uso para o Mermaid:
- Documentação em Repositórios:Para arquivos README, wikis e documentação em markdown, o Mermaid é a escolha padrão devido à sua renderização nativa no GitHub e GitLab.
- Prototipagem Rápida e Ideação:Sua curva de aprendizado baixa o torna perfeito para esboçar ideias rapidamente. Quando você pede a uma IA (LLM) uma solução de texto para diagrama, ela quase sempre retorna sintaxe Mermaid, tornando-o uma ferramenta acessível de diagrama como código para documentação rápida de desenvolvedores.
- Equipes Ágeis e Focadas em Frontend:É um favorito entre desenvolvedores frontend e equipes ágeis que priorizam velocidade e simplicidade em vez de modelagem empresarial complexa.
- Jornadas do Usuário e Fluxos de Trabalho Simples:Para fluxogramas e mapas de jornada do usuário, o Mermaid é rápido, limpo e eficaz.

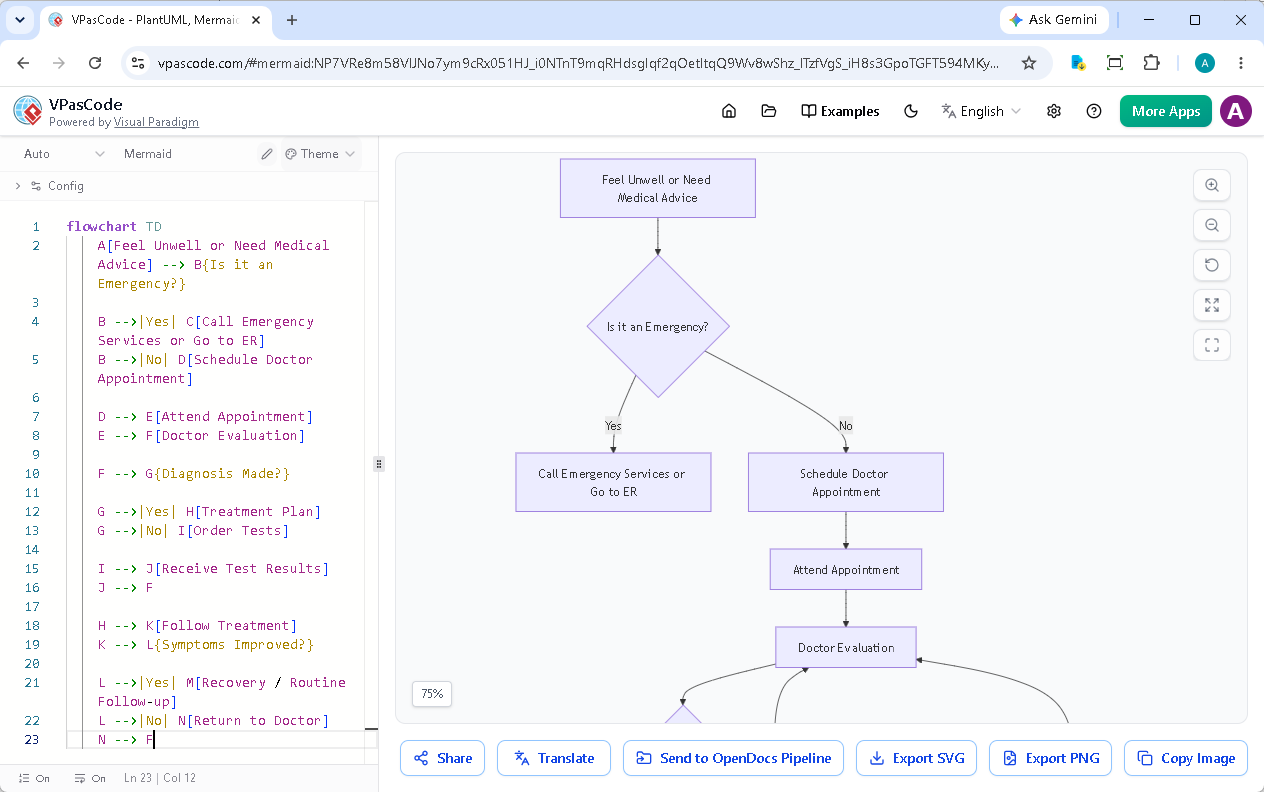

fluxograma TD
A[Sente-se mal ou precisa de aconselhamento médico] --> B{É uma emergência?}
B -->|Sim| C[Chame os serviços de emergência ou vá para a emergência]
B -->|Não| D[Agende consulta com médico]
D --> E[Compareça à consulta]
E --> F[Avaliação do médico]
F --> G{Diagnóstico feito?}
G -->|Sim| H[Plano de tratamento]
G -->|Não| I[Pedir exames]
I --> J[Receber resultados dos exames]
J --> F
H --> K[Seguir tratamento]
K --> L{Sintomas melhoraram?}
L -->|Sim| M[Recuperação / Acompanhamento de rotina]
L -->|Não| N[Voltar ao médico]
N --> FGraphviz: O Avô do Layout Automático
Graphvizé o mais antigo e mais estabelecido dos três, usando a linguagem DOT. Embora sua sintaxe possa ser a mais complexa e seja frequentemente descrita como tendo uma curva de aprendizado mais íngreme, seu mecanismo de layout é lendário.
Se o Mermaid e o PlantUML focam em abstrair o layout, o Graphviz oferece controle granular, confiando em décadas de pesquisa algorítmica para produzir visualizações limpas e otimizadas de grafos complexos, redes e estruturas de dados.
Melhores Casos de Uso para o Graphviz:
- Topologias de Rede Complexas:Para diagramas de rede, fluxo de dados e dependências intrincadas, o Graphviz é incomparável.
- Grafos Não Lineares e Complexos:Quando seu diagrama não é um fluxo linear simples, mas uma rede densa de relacionamentos, o algoritmo do Graphviz pode lidar com isso de forma magnífica.
- Propósitos Acadêmicos e de Pesquisa:Sua precisão e controle sobre o layout o tornam um favorito em ambientes acadêmicos para visualizar grafos computacionais, autômatos e árvores de decisão.
digraph DirectedNetworkGraph {
fontname="Helvetica,Arial,sans-serif"
label="Topologia de Roteamento de Motor de Serviços Web Distribuídos de Alta Disponibilidade"
labelloc="t"
fontsize=16
rankdir=LR;
// Sobrescritas de Estilo de Elementos Globais
node [fontname="Helvetica,Arial,sans-serif", shape=box, style="filled,rounded", color="#1e293b", fillcolor="#f8fafc", penwidth=2, margin="0.2,0.1"]
edge [fontname="Helvetica,Arial,sans-serif", color="#64748b", penwidth=1.5, arrowsize=0.8]
// Nós de Serviço
LB [label="Balanceador de Carga Anycastn(Borda Nginx)", shape=component, fillcolor="#bae6fd", color="#0284c7"]
App1 [label="Instância de Microsserviço An(Nó de Ambiente NodeJS)"]
App2 [label="Instância de Microsserviço Bn(Binários de Runtime Go)"]
Redis [label="Cache em Memórian(Primário de Chave-Valor Redis)", shape=cylinder, fillcolor="#fecdd3", color="#e11d48"]
DB [label="Persistência Relacionaln(Pool de Shards PostgreSQL)", shape=cylinder, fillcolor="#bbf7d0", color="#16a34a"]
// Relações de Aresta Arquiteturais
LB -> App1 [label=" Encaminhamento (Verificado pelo WAF)"];
LB -> App2 [label=" Encaminhamento (Verificado pelo WAF)"];
App1 -> Redis [label=" Consulta ao Cache"];
App2 -> Redis [label=" Consulta ao Cache"];
App1 -> DB [label=" Transação SQL de Leitura/Escrita"];
App2 -> DB [label=" Transação SQL de Leitura/Escrita"];
}A Experiência Unificada do VPasCode
Então, qual deles você deve escolher? A resposta frequentemente depende de onde o diagrama será hospedado e de seu nível de complexidade. A regra de decisão de 60 segundos geralmente se resume a: se precisar renderizar no GitHub, use Mermaid; se for um diagrama complexo de classes ou de implantação, use PlantUML; se for uma rede complexa, use Graphviz.
A beleza do VPasCodeé que você não precisa mais escolher apenas um para todo o seu projeto. Você pode aproveitar os pontos fortes dos três. Esta abordagem unificadanão apenas economiza tempo, mas também garante consistência em toda a sua documentação. Você obtém visualização em tempo real, correção de erros assistida por IAe compartilhamento fácil por meio de uma URL, tudo em uma única interface moderna.
Além disso, quando você precisa levar seus diagramas para o próximo nível para documentação e colaboração mais profundas, o VPasCode se integra perfeitamente ao Visual Paradigm OpenDocs. Você pode enviar seus diagramas diretamente para o OpenDocspara refinamento e documentação adicionais, criando um pipeline de documentação poderoso e de ponta a ponta.
Pronto para experimentar o poder de uma ferramenta unificada de diagrama como código e renderização de texto para diagrama sem esforço? Experimente o VPasCode hoje — as funcionalidades principais de edição e renderização são absolutamente gratuitas.
