Trong thế giới phát triển phần mềm, một bức tranh thực sự đáng giá ngàn lời nói. Các sơ đồ kiến trúc, sơ đồ luồng và sơ đồ trình tự là yếu tố thiết yếu để tài liệu hóa, lập kế hoạch và truyền đạt các ý tưởng phức tạp. Tuy nhiên, phương pháp kéo-thả truyền thống để tạo ra các hình ảnh này có thể chậm, không nhất quán và khó kiểm soát phiên bản. Đây chính là nơi mà “”sơ đồ dưới dạng mã”thì phát huy tác dụng, và ba nhà cung cấp chính thống trị lĩnh vực này: PlantUML, Mermaid và Graphviz.
Tại “Visual Paradigm”, chúng tôi hiểu rằng mỗi công cụ trong số này đều có những điểm mạnh riêng. Đó là lý do chúng tôi đã tạo ra “VPasCode”, nền tảng thống nhất của chúng tôi, mang cả ba công cụ này—và hơn thế nữa—vào một trình soạn thảo đám mây duy nhất, mạnh mẽ. Hướng dẫn này sẽ giúp bạn làm chủ những điểm mạnh của từng cú pháp, giúp bạn dễ dàng chọn đúng công cụ cho trường hợp sử dụng cụ thể của mình trong khi vẫn duy trì một quy trình làm việc nhất quán.
Một ngôi nhà thống nhất cho sơ đồ dưới dạng mã
Trước khi đi sâu vào so sánh, điều đáng lưu ý là sức mạnh của một “nền tảng thống nhất”. Trong quá khứ, việc sử dụng các công cụ này có nghĩa là quản lý các môi trường cục bộ rời rạc, cài đặt các phụ thuộc, hoặc chuyển đổi giữa các công cụ web không liên kết. “VPasCode” loại bỏ sự cản trở này bằng cách cung cấp một bảng vẽ chỉnh sửa tập trung và một công cụ sơ đồ dưới dạng mã linh hoạt, tự động phát hiện và chuyển đổi ngay lập tức văn bản sang định dạng sơ đồ cho cả cú pháp Mermaid, PlantUML và Graphviz.
Hãy xem xét quy trình làm việc điển hình: một nhà phát triển có thể sử dụng Mermaid để tạo nhanh một sơ đồ luồng trong file README, PlantUML cho sơ đồ lớp UML chi tiết, và Graphviz cho cấu trúc mạng phức tạp. VPasCode cho phép họ thực hiện cả ba việc này, đảm bảo việc hiển thị nhất quán, thời gian thực và chia sẻ dễ dàng.
PlantUML: Tiêu chuẩn doanh nghiệp
PlantUML là một công cụ sơ đồ dưới dạng mã trưởng thành và mạnh mẽ, có nguồn gốc sâu xa trong kỹ thuật phần mềm doanh nghiệp, chuyên biến đổi các mô hình sơ đồ kiến trúc phức tạp từ văn bản thành các hình ảnh trực quan sạch sẽ.
Cú pháp của nó, dù đôi khi bị coi là dài dòng, lại rất biểu cảm. PlantUML sử dụng công cụ bố cục Graphviz theo mặc định, đây đã là tiêu chuẩn vàng cho việc bố cục đồ thị phân cấp trong nhiều thập kỷ. Điều này đảm bảo rằng ngay cả những sơ đồ phức tạp với nhiều nút cũng duy trì vẻ ngoài chuyên nghiệp, sạch sẽ và có cấu trúc tốt.
Các trường hợp sử dụng tốt nhất cho PlantUML:
- Kiến trúc doanh nghiệp:Việc hỗ trợ ArchiMate và C4 khiến nó trở nên lý tưởng để tài liệu hóa các cảnh quan hệ thống quy mô lớn.
- Mô hình hóa UML phức tạp:Đối với các sơ đồ lớp chi tiết, sơ đồ thành phần và sơ đồ triển khai, PlantUML là không có đối thủ .
- Sơ đồ lớn:Khi bạn cần tạo các sơ đồ có hơn 30 nút, công cụ bố cục mạnh mẽ của PlantUML phát huy tác dụng, giảm thiểu tối đa các đường chồng chéo và cắt nhau .
- Các đội ngũ có nền tảng Java/JetBrains:PlantUML tích hợp liền mạch với các IDE của JetBrains và là một công cụ quen thuộc đối với cộng đồng Java .

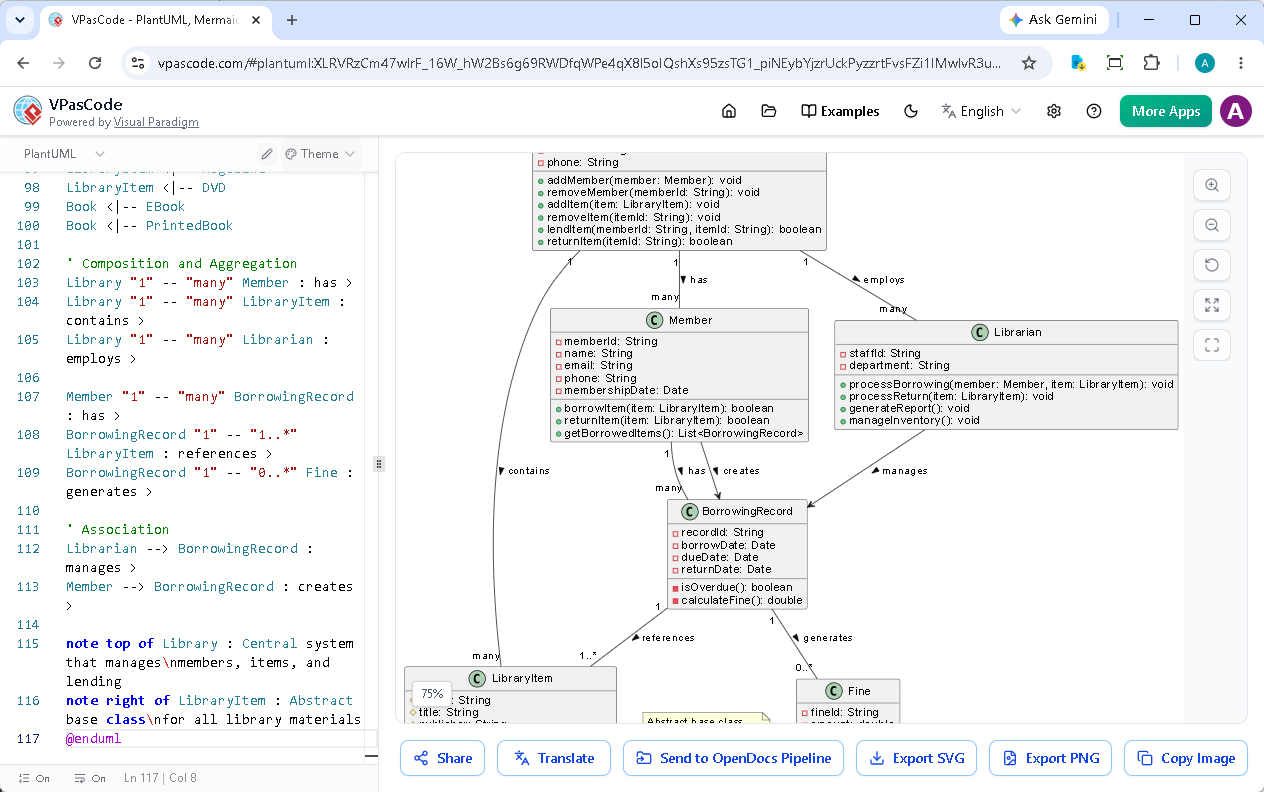

@startuml
class Library {
- name: String
- address: String
- phone: String
+ addMember(member: Member): void
+ removeMember(memberId: String): void
+ addItem(item: LibraryItem): void
+ removeItem(itemId: String): void
+ lendItem(memberId: String, itemId: String): boolean
+ returnItem(itemId: String): boolean
}
class LibraryItem {
# itemId: String
# title: String
# publisher: String
# publicationYear: int
# isAvailable: boolean
+ getDetails(): String
+ setAvailability(status: boolean): void
}
abstract class Book {
- isbn: String
- author: String
- pageCount: int
+ getAuthor(): String
}
class EBook {
- fileSizeMB: double
- format: String
- downloadUrl: String
+ download(): void
}
class PrintedBook {
- shelfLocation: String
- condition: String
+ getShelfLocation(): String
}
class Magazine {
- issueNumber: int
- volumeNumber: int
- coverDate: Date
}
class DVD {
- durationMinutes: int
- director: String
- language: String
- subtitlesAvailable: boolean
}
class Member {
- memberId: String
- name: String
- email: String
- phone: String
- membershipDate: Date
+ borrowItem(item: LibraryItem): boolean
+ returnItem(item: LibraryItem): boolean
+ getBorrowedItems(): List
}
class BorrowingRecord {
- recordId: String
- borrowDate: Date
- dueDate: Date
- returnDate: Date
- isOverdue(): boolean
- calculateFine(): double
}
class Fine {
- fineId: String
- amount: double
- issueDate: Date
- isPaid: boolean
+ payFine(): void
}
class Librarian {
- staffId: String
- department: String
+ processBorrowing(member: Member, item: LibraryItem): void
+ processReturn(item: LibraryItem): void
+ generateReport(): void
+ manageInventory(): void
}
' Mối quan hệ thừa kế
LibraryItem <|-- Book
LibraryItem <|-- Magazine
LibraryItem <|-- DVD
Book <|-- EBook
Book <|-- PrintedBook ' Tổ hợp và Tập hợp Library "1" -- "nhiều" Member : có >
Library "1" -- "nhiều" LibraryItem : chứa >
Library "1" -- "nhiều" Librarian : tuyển dụng >
Member "1" -- "nhiều" BorrowingRecord : có >
BorrowingRecord "1" -- "1..*" LibraryItem : tham chiếu >
BorrowingRecord "1" -- "0..*" Fine : tạo ra >
' Liên kết
Librarian --> BorrowingRecord : quản lý >
Member --> BorrowingRecord : tạo ra >
note top of Library : Hệ thống trung tâm quản lýnthành viên, tài sản và việc cho mượn
note right of LibraryItem : Lớp cơ sở trừ tượngncho tất cả tài liệu thư viện
@endumlMermaid: Nhà vô địch thân thiện với Markdown
Mermaidđã bùng nổ về độ phổ biến, phần lớn nhờ vào khả năng tích hợp sẵn trong các công cụ như GitHub, GitLab, Notion và Obsidian. Cú pháp của nó được thiết kế để gần gũi với Markdown, khiến việc học và sử dụng trở nên cực kỳ dễ dàng, đặc biệt đối với các lập trình viên đã quen thuộc với việc viết bằng văn bản thuần.
Mermaid hỗ trợ một bộ loại sơ đồ rộng lớn và đang phát triển, bao gồm: sơ đồ luồng, sơ đồ trình tự, sơ đồ lớp, sơ đồ quan hệ thực thể, bản đồ tư duy, C4, biểu đồ Git, Kanban và nhiều hơn nữa. Cú pháp của nó đọc giống như một danh sách ràng buộc hoặc mã giả, điều mà nhiều người thấy trực quan để mô tả luồng quy trình.
Các trường hợp sử dụng tốt nhất cho Mermaid:
- Tài liệu trong kho lưu trữ:Đối với các tệp README, wiki và tài liệu markdown, Mermaid là lựa chọn mặc định nhờ khả năng hiển thị sẵn có trên GitHub và GitLab.
- Phác thảo nhanh & Ý tưởng:Đường cong học tập thấp của nó khiến nó hoàn hảo để phác thảo ý tưởng nhanh chóng. Khi bạn yêu cầu một AI LLM cung cấp giải pháp chuyển đổi văn bản thành sơ đồ, nó gần như luôn trả về cú pháp Mermaid, biến nó thành một công cụ sơ đồ dưới dạng mã dễ tiếp cận cho tài liệu phát triển nhanh chóng.
- Các nhóm tập trung vào Agile & Giao diện trước:Đây là lựa chọn yêu thích của các nhà phát triển giao diện trước và các nhóm agile, những người ưu tiên tốc độ và sự đơn giản hơn là mô hình hóa doanh nghiệp phức tạp.
- Hành trình người dùng và quy trình đơn giản:Đối với sơ đồ luồng và bản đồ hành trình người dùng, Mermaid nhanh chóng, sạch sẽ và hiệu quả.

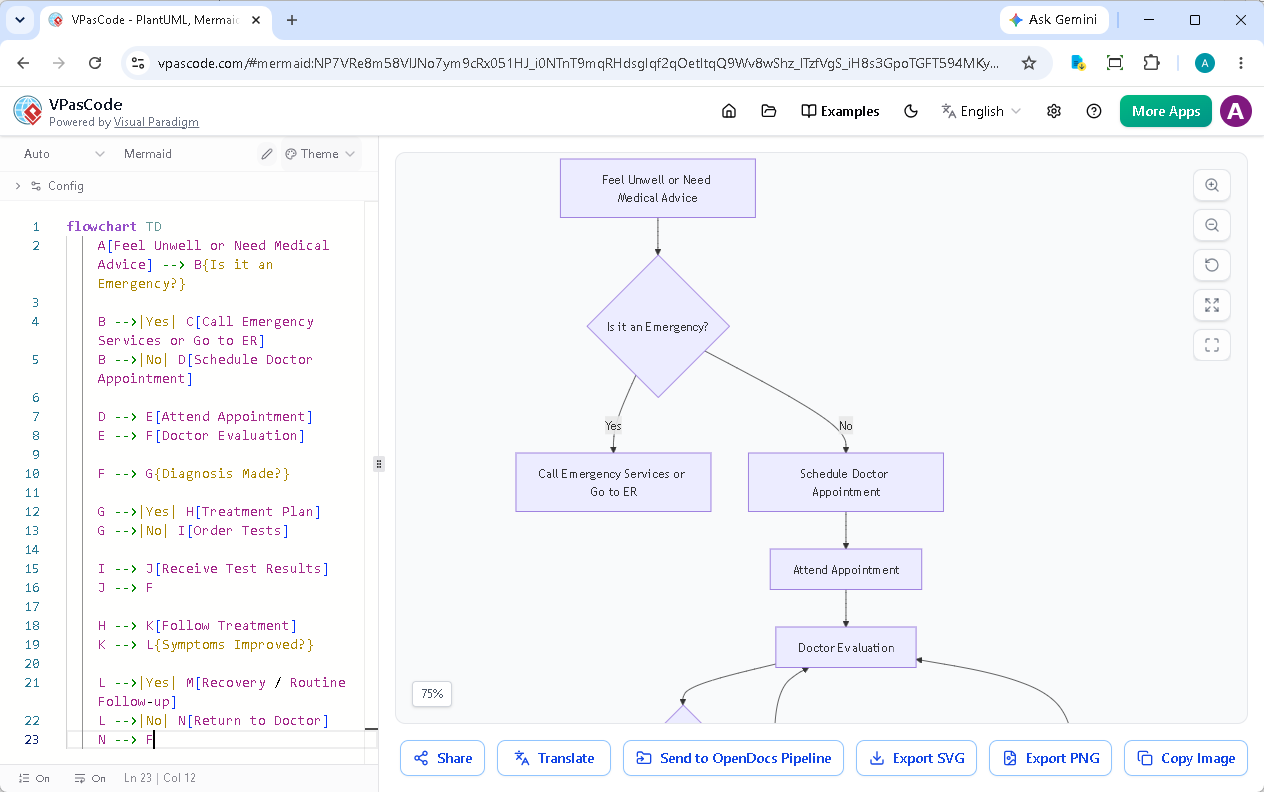

flowchart TD
A[Cảm thấy không khỏe hoặc cần tư vấn y tế] --> B{Đây có phải là trường hợp khẩn cấp?}
B -->|Có| C[Gọi dịch vụ cấp cứu hoặc đến phòng cấp cứu]
B -->|Không| D[Lên lịch hẹn bác sĩ]
D --> E[Tham dự cuộc hẹn]
E --> F[Bác sĩ đánh giá]
F --> G{Đã có chẩn đoán?}
G -->|Có| H[Kế hoạch điều trị]
G -->|Không| I[Đặt hàng xét nghiệm]
I --> J[Nhận kết quả xét nghiệm]
J --> F
H --> K[Tuân thủ điều trị]
K --> L{Triệu chứng đã cải thiện?}
L -->|Có| M[Phục hồi / Theo dõi định kỳ]
L -->|Không| N[Quay lại gặp bác sĩ]
N --> FGraphviz: Ông tổ của bố cục tự động
Graphvizlà công cụ lâu đời và được thiết lập vững chắc nhất trong ba công cụ, sử dụng ngôn ngữ DOT. Mặc dù cú pháp của nó có thể là phức tạp nhất và thường được mô tả là có đường cong học tập dốc hơn, nhưng công cụ bố cục của nó là huyền thoại.
Nếu Mermaid và PlantUML tập trung vào việc trừu tượng hóa việc bố cục, thì Graphviz mang lại cho bạn khả năng kiểm soát chi tiết trong khi dựa vào hàng thập kỷ nghiên cứu thuật toán để tạo ra các hình ảnh trực quan sạch sẽ và tối ưu cho các đồ thị, mạng lưới và cấu trúc dữ liệu phức tạp.
Các trường hợp sử dụng tốt nhất cho Graphviz:
- Topo mạng phức tạp:Đối với sơ đồ mạng, luồng dữ liệu và các phụ thuộc phức tạp, Graphviz là không thể sánh kịp.
- Đồ thị phi tuyến tính và phức tạp:Khi sơ đồ của bạn không phải là luồng tuyến tính đơn giản mà là một mạng lưới dày đặc các mối quan hệ, thuật toán của Graphviz có thể xử lý nó một cách tuyệt đẹp.
- Mục đích học thuật và nghiên cứu:Độ chính xác và khả năng kiểm soát bố cục của nó khiến nó trở thành lựa chọn yêu thích trong môi trường học thuật để trực quan hóa các đồ thị tính toán, automata và cây quyết định.
digraph DirectedNetworkGraph {
fontname="Helvetica,Arial,sans-serif"
label="Topology Định tuyến của Động cơ Dịch vụ Web Phân tán Có Độ Sẵn sàng Cao"
labelloc="t"
fontsize=16
rankdir=LR;
// Ghi đè Định dạng Phần tử Toàn cục
node [fontname="Helvetica,Arial,sans-serif", shape=box, style="filled,rounded", color="#1e293b", fillcolor="#f8fafc", penwidth=2, margin="0.2,0.1"]
edge [fontname="Helvetica,Arial,sans-serif", color="#64748b", penwidth=1.5, arrowsize=0.8]
// Các nút Dịch vụ
LB [label="Bộ cân bằng tải Anycastn(Cạnh Nginx)", shape=component, fillcolor="#bae6fd", color="#0284c7"]
App1 [label="Instance Vi dịch vụ An(Nút Môi trường NodeJS)"]
App2 [label="Instance Vi dịch vụ Bn(Chương trình nhị phân Thời gian chạy Go)"]
Redis [label="Bộ nhớ đệm Trong bộ nhớn(Trục chính Khóa-Giá trị Redis)", shape=cylinder, fillcolor="#fecdd3", color="#e11d48"]
DB [label="Lưu trữ Quan hện(Nhóm phân mảnh PostgreSQL)", shape=cylinder, fillcolor="#bbf7d0", color="#16a34a"]
// Mối quan hệ Cạnh Kiến trúc
LB -> App1 [label=" Chuyển tiếp (Đã kiểm tra WAF)"];
LB -> App2 [label=" Chuyển tiếp (Đã kiểm tra WAF)"];
App1 -> Redis [label=" Truy vấn Bộ nhớ đệm"];
App2 -> Redis [label=" Truy vấn Bộ nhớ đệm"];
App1 -> DB [label=" Thao tác SQL Đọc/Ghi"];
App2 -> DB [label=" Thao tác SQL Đọc/Ghi"];
}Trải nghiệm VPasCode Thống nhất
Vậy, bạn nên chọn cái nào? Câu trả lời thường phụ thuộc vào nơi lưu trữ sơ đồ và mức độ phức tạp của nó. Quy tắc ra quyết định trong 60 giây thường được tóm tắt như sau: nếu cần hiển thị trên GitHub, hãy dùng Mermaid; nếu là sơ đồ lớp hoặc triển khai phức tạp, hãy dùng PlantUML; nếu là mạng phức tạp, hãy dùng Graphviz.
Điểm tuyệt vời của VPasCode là bạn không còn phải chọn chỉ một công cụ cho toàn bộ dự án của mình. Bạn có thể tận dụng điểm mạnh của cả ba. Cách tiếp cận thống nhất này không chỉ tiết kiệm thời gian mà còn đảm bảo tính nhất quán trong toàn bộ tài liệu của bạn. Bạn sẽ nhận được bản xem trước thời gian thực, sửa lỗi hỗ trợ bởi AI và chia sẻ dễ dàng qua URL, tất cả trong một giao diện hiện đại duy nhất.
Hơn nữa, khi bạn cần nâng cấp sơ đồ của mình lên tầm cao mới cho tài liệu sâu hơn và cộng tác, VPasCode tích hợp liền mạch với Visual Paradigm OpenDocs. Bạn có thể gửi sơ đồ của mình trực tiếp đến OpenDocs để tinh chỉnh và tạo tài liệu thêm, xây dựng một quy trình tài liệu toàn diện mạnh mẽ.
Sẵn sàng trải nghiệm sức mạnh của công cụ sơ đồ dưới dạng mã thống nhất và khả năng chuyển đổi văn bản thành sơ đồ một cách dễ dàng? Hãy thử VPasCode ngay hôm nay—các tính năng chỉnh sửa và hiển thị cốt lõi hoàn toàn miễn phí.
