PlantUML vs Mermaid vs Graphviz | Text to Diagram with VPasCode

In der Welt der Softwareentwicklung ist ein Bild wirklich mehr als tausend Worte. Architekturdiagramme, Flussdiagramme und Sequenzdiagramme sind unerlässlich für die Dokumentation, Planung und Kommunikation komplexer Ideen. Doch der traditionelle Drag-and-Drop-Ansatz zur Erstellung dieser Visualisierungen kann langsam, inkonsistent und schwer zu versionieren sein. Hier kommt das “”Diagram-as-Code”-Paradigma ins Spiel, und drei große Akteure dominieren diesen Bereich: PlantUML, Mermaid und Graphviz. paradigm ins Spiel, und drei große Akteure dominieren diesen Bereich: PlantUML, Mermaid und Graphviz.

Bei “”Visual Paradigm” wissen wir, dass jedes dieser Tools einzigartige Stärken hat. Deshalb haben wir “”, bei dem wir verstehen, dass jedes dieser Tools einzigartige Stärken hat. Deshalb haben wir “”VPasCode” erstellt, unsere einheitliche Plattform, die alle drei – und mehr – in einem einzigen, leistungsstarken, cloudbasierten Editor vereint. Dieser Leitfaden hilft Ihnen, die Stärken jeder Syntax zu navigieren, sodass Sie leichter das richtige Tool für Ihren spezifischen Anwendungsfall auswählen können, während Sie einen konsistenten Workflow beibehalten., unsere einheitliche Plattform, die alle drei – und mehr – in einem einzigen, leistungsstarken, cloudbasierten Editor vereint. Dieser Leitfaden hilft Ihnen, die Stärken jeder Syntax zu navigieren, sodass Sie leichter das richtige Tool für Ihren spezifischen Anwendungsfall auswählen können, während Sie einen konsistenten Workflow beibehalten.

Ein einheitlicher Ort für Diagram-as-Code

Bevor wir in den Vergleich einsteigen, lohnt es sich, die Kraft einer “”einheitlichen Plattform” zu betonen. Historisch bedeutete die Nutzung dieser Tools, fragmentierte lokale Umgebungen zu verwalten, Abhängigkeiten zu installieren oder zwischen getrennten Web-Tools zu wechseln. “”. Historisch bedeutete die Nutzung dieser Tools, fragmentierte lokale Umgebungen zu verwalten, Abhängigkeiten zu installieren oder zwischen getrennten Web-Tools zu wechseln. “”VPasCode” beseitigt diese Reibung, indem es eine zentralisierte Bearbeitungsfläche und ein vielseitiges Diagram-as-Code-Tool bietet, das automatisch erkennt und Text sofort in Diagrammformate für Mermaid-, PlantUML- und Graphviz-Syntax konvertiert. beseitigt diese Reibung, indem es eine zentralisierte Bearbeitungsfläche und ein vielseitiges Diagram-as-Code-Tool bietet, das automatisch erkennt und Text sofort in Diagrammformate für Mermaid-, PlantUML- und Graphviz-Syntax konvertiert.

Betrachten Sie den typischen Workflow: Ein Entwickler könnte Mermaid für ein schnelles Flussdiagramm in einer README-Datei verwenden, PlantUML für ein detailliertes UML-Klassendiagramm und Graphviz für eine komplexe Netzwerktopologie. VPasCode ermöglicht es ihnen, alle drei zu tun, und sorgt für konsistentes, Echtzeit-Rendering und einfaches Teilen.

PlantUML: Der Unternehmensstandard

PlantUML ist ein ausgereiftes und leistungsstarkes Diagram-as-Code-Tool mit tiefen Wurzeln im Unternehmens-Software-Engineering, das sich darauf spezialisiert hat, komplexe architektonische Text-zu-Diagramm-Modelle in saubere Visualisierungen zu verwandeln.

Seine Syntax wird zwar manchmal als etwas ausführlicher angesehen, ist aber äußerst ausdrucksstark. PlantUML verwendet standardmäßig die Graphviz-Layout-Engine, die seit Jahrzehnten der Goldstandard für hierarchisches Graphen-Layout ist. Dies stellt sicher, dass auch komplexe Diagramme mit vielen Knoten ein professionelles, sauberes und gut strukturiertes Aussehen behalten.

Beste Anwendungsfälle für PlantUML:

Unternehmensarchitektur:Seine Unterstützung für ArchiMate und C4 macht es ideal für die Dokumentation großflächiger Systemlandschaften.
Komplexes UML-Modellieren:Für detaillierte Klassendiagramme, Komponentendiagramme und Bereitstellungsdiagramme ist PlantUML unübertroffen.
Große Diagramme:Wenn Sie Diagramme mit über 30 Knoten erstellen müssen, glänzt die robuste Layout-Engine von PlantUML und minimiert überlappende und sich kreuzende Linien.
Teams mit Java/JetBrains-Wurzeln:PlantUML integriert sich nahtlos in JetBrains-IDEs und ist ein vertrautes Tool für die Java-Community.

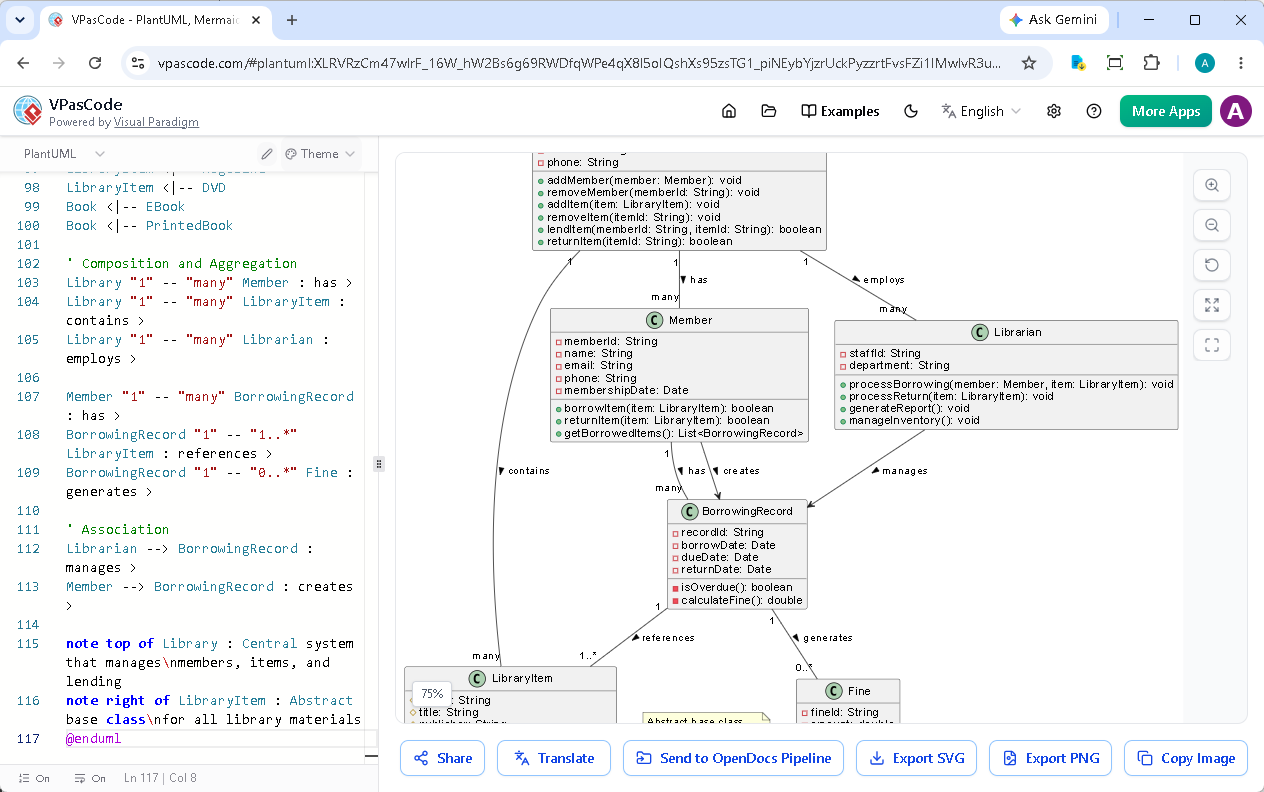

PlantUML PlantUML in VPasCode bearbeiten

PlantUML Edit PlantUML in VPasCode

@startuml

class Bibliothek {
  - name: String
  - adresse: String
  - telefon: String
  + addMitglied(mitglied: Mitglied): void
  + removeMitglied(mitgliedId: String): void
  + addItem(item: Bibliotheksartikel): void
  + removeItem(itemId: String): void
  + ausleihen(mitgliedId: String, itemId: String): boolean
  + zurueckgeben(itemId: String): boolean
}

class Bibliotheksartikel {
  # itemId: String
  # titel: String
  # verlag: String
  # veröffentlichungsjahr: int
  # verfuegbar: boolean
  + getDetails(): String
  + setVerfuegbarkeit(status: boolean): void
}

abstract class Buch {
  - isbn: String
  - autor: String
  - seitenzahl: int
  + getAutor(): String
}

class EBook {
  - dateigroesseMB: double
  - format: String
  - downloadUrl: String
  + herunterladen(): void
}

class GedrucktesBuch {
  - regalposition: String
  - zustand: String
  + getRegalposition(): String
}

class Zeitschrift {
  - ausgabennummer: int
  - bandnummer: int
  - coverDatum: Date
}

class DVD {
  - dauerMinuten: int
  - regisseur: String
  - sprache: String
  - untertitelVerfuegbar: boolean
}

class Mitglied {
  - mitgliedId: String
  - name: String
  - email: String
n  - telefon: String
  - mitgliedschaftsdatum: Date
  + ausleihen(item: Bibliotheksartikel): boolean
  + zurueckgeben(item: Bibliotheksartikel): boolean
  + getAusgelieheneItems(): List
}

class Ausleihvermerk {
  - vermerkId: String
  - ausleihdatum: Date
  - fälligkeitsdatum: Date
  - rueckgabedatum: Date
  - istUeberfällig(): boolean
  - berechneStrafe(): double
}

class Strafe {
  - strafId: String
  - betrag: double
  - ausstellungsdatum: Date
  - bezahlt: boolean
  + bezahleStrafe(): void
}

class Bibliothekar {
  - mitarbeiterId: String
  - abteilung: String
  + processAusleih(mitglied: Mitglied, item: Bibliotheksartikel): void
  + processRueckgabe(item: Bibliotheksartikel): void
  + generiereBericht(): void
  + verwalteInventar(): void
}

' Vererbung Beziehungen
Bibliotheksartikel <|-- Buch
Bibliotheksartikel <|-- Zeitschrift
Bibliotheksartikel <|-- DVD
Buch <|-- EBook
Buch <|-- GedrucktesBuch ' Komposition und Aggregation Bibliothek "1" -- "many" Mitglied : hat >
Bibliothek "1" -- "many" Bibliotheksartikel : enthält >
Bibliothek "1" -- "many" Bibliothekar : beschäftigt >

Mitglied "1" -- "many" Ausleihvermerk : hat >
Ausleihvermerk "1" -- "1..*" Bibliotheksartikel : referenziert >
Ausleihvermerk "1" -- "0..*" Strafe : erzeugt >

' Assoziation
Bibliothekar --> Ausleihvermerk : verwaltet >
Mitglied --> Ausleihvermerk : erstellt >

note top of Bibliothek : Zentrales System, dasnMitglieder, Artikel und Ausleihen verwaltet
note right of Bibliotheksartikel : Abstrakte Basisklassenfür alle Bibliotheksmedien
@enduml

Edit PlantUML in VPasCode

PlantUML in VPasCode bearbeiten

Mermaid: Der Markdown-freundliche Champion

Mermaidhat eine enorme Popularität erlangt, hauptsächlich aufgrund der nativen Integration in Tools wie GitHub, GitLab, Notion und Obsidian. Seine Syntax ist so konzipiert, dass sie Markdown-ähnlich ist, was das Lernen und Verwenden unglaublich einfach macht, insbesondere für Entwickler, die bereits mit der Arbeit in reinem Text vertraut sind.

Mermaid unterstützt eine breite und wachsende Reihe von Diagrammtypen, darunter Flussdiagramme, Sequenzdiagramme, Klassendiagramme, Entity-Relationship-Diagramme, Mindmaps, C4, Git-Graphen, Kanban und mehr. Seine Syntax liest sich wie eine Constraint-Liste oder Pseudocode, was viele als intuitiv empfinden, um Prozessabläufe zu beschreiben.

Beste Anwendungsfälle für Mermaid:

Dokumentation in Repositories:Für README-Dateien, Wikis und Markdown-Dokumentation ist Mermaid aufgrund der nativen Darstellung auf GitHub und GitLab die Standardwahl.
Schnelles Prototyping & Ideenfindung:Seine flache Lernkurve macht es perfekt zum schnellen Skizzieren von Ideen. Wenn Sie ein KI-LLM nach einer Text-zu-Diagramm-Lösung fragen, liefert es fast immer Mermaid-Syntax, was es zu einem zugänglichen Diagramm-as-Code-Tool für schnelle Entwicklerdokumentation macht.
Agile & Frontend-orientierte Teams:Es ist ein Favorit unter Frontend-Entwicklern und agilen Teams, die Geschwindigkeit und Einfachheit vor komplexer Unternehmensmodellierung priorisieren.
Benutzerreisen und einfache Workflows:Für Flussdiagramme und Benutzerreisediagramme ist Mermaid schnell, sauber und effektiv.

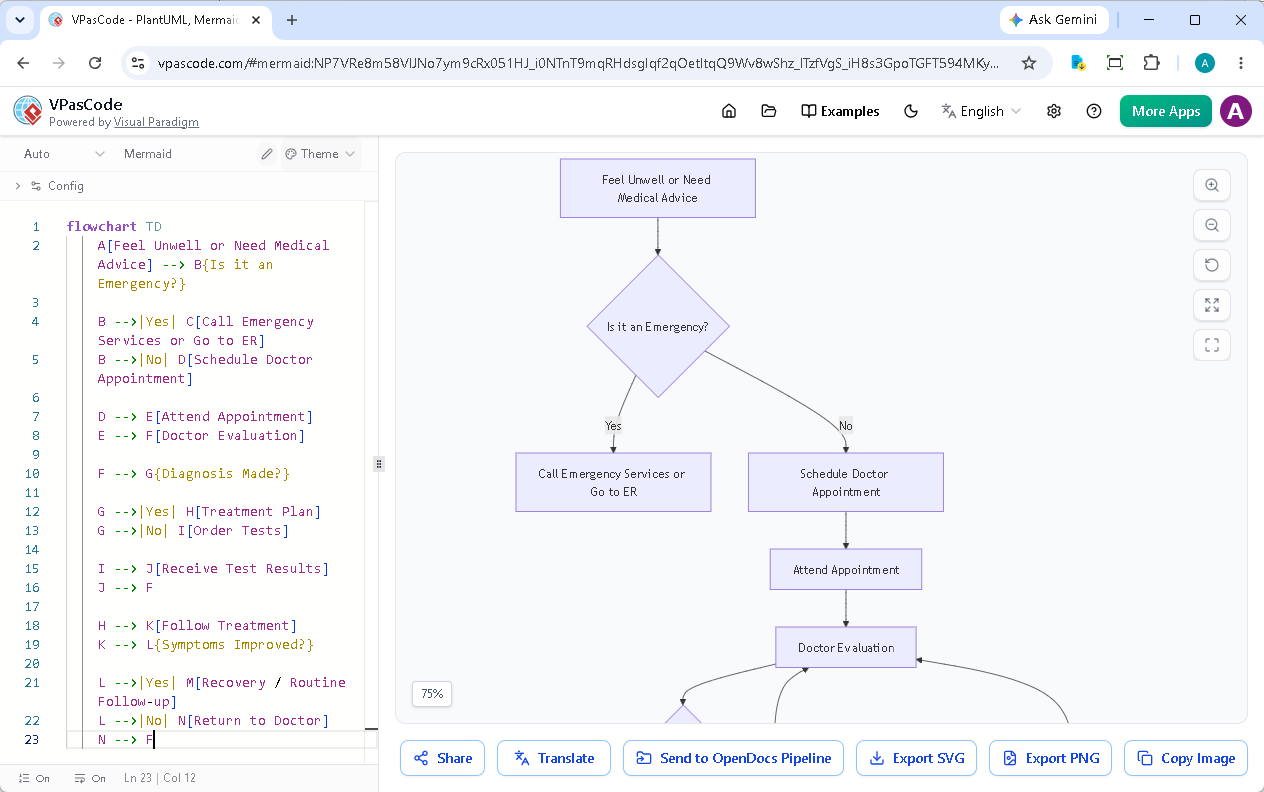

Mermaid Mermaid in VPasCode bearbeiten

Mermaid Edit Mermaid in VPasCode

flowchart TD
    A[Gefühle unwohl oder medizinischen Rat benötigen] --> B{Ist es ein Notfall?}

    B -->|Ja| C[Notruf wählen oder in die Notaufnahme gehen]
    B -->|Nein| D[Termin beim Arzt vereinbaren]

    D --> E[Termin wahrnehmen]
    E --> F[Ärztliche Bewertung]

    F --> G{Diagnose gestellt?}

    G -->|Ja| H[Behandlungsplan]
    G -->|Nein| I[Tests anordnen]

    I --> J[Testergebnisse erhalten]
    J --> F

    H --> K[Behandlung befolgen]
    K --> L{Symptome verbessert?}

    L -->|Ja| M[Genesung / Regelmäßige Nachsorge]
    L -->|Nein| N[Zum Arzt zurückkehren]
    N --> F

Edit Mermaid in VPasCode

Mermaid in VPasCode bearbeiten

Graphviz: Der Großvater des automatischen Layouts

Graphvizist die älteste und etablierteste der drei und verwendet die DOT-Sprache. Obwohl seine Syntax die komplexeste sein kann und oft als steilere Lernkurve beschrieben wird, ist seine Layout-Engine legendär.

Wenn Mermaid und PlantUML sich darauf konzentrieren, das Layout abstrahiert darzustellen, bietet Graphviz eine granulare Kontrolle und stützt sich dabei auf jahrzehntelange algorithmische Forschung, um saubere, optimierte Visualisierungen komplexer Graphen, Netzwerke und Datenstrukturen zu erzeugen.

Beste Anwendungsfälle für Graphviz:

Komplexe Netzwerktopologien:Für Netzwerkdigramme, Datenflüsse und komplexe Abhängigkeiten ist Graphviz unübertroffen.
Nicht-lineare und komplexe Graphen:Wenn Ihr Diagramm kein einfacher linearer Fluss ist, sondern ein dichtes Netz von Beziehungen, kann der Algorithmus von Graphviz dies wunderbar bewältigen.
Akademische und Forschungszwecke:Seine Präzision und Kontrolle über das Layout machen es zu einem Favoriten im akademischen Umfeld zur Visualisierung von Berechnungsgraphen, Automaten und Entscheidungsbäumen.

Graphviz Graphviz in VPasCode bearbeiten

Graphviz Edit Graphviz in VPasCode

digraph DirectedNetworkGraph {
    fontname="Helvetica,Arial,sans-serif"
    label="Verteilte Topologie für Routing von Web-Services-Engines mit hoher Verfügbarkeit"
    labelloc="t"
    fontsize=16
    rankdir=LR;

    // Globale Element-Stil-Überschreibungen
    node [fontname="Helvetica,Arial,sans-serif", shape=box, style="filled,rounded", color="#1e293b", fillcolor="#f8fafc", penwidth=2, margin="0.2,0.1"]
    edge [fontname="Helvetica,Arial,sans-serif", color="#64748b", penwidth=1.5, arrowsize=0.8]

    // Dienstknoten
    LB   [label="Anycast-Lastverteilern(Nginx Edge)", shape=component, fillcolor="#bae6fd", color="#0284c7"]
    App1 [label="Microservice-Instanz An(NodeJS-Umgebungsknoten)"]
    App2 [label="Microservice-Instanz Bn(Go-Laufzeit-Binaries)"]
    Redis [label="In-Memory-Cachen(Redis Key-Value-Primär)", shape=cylinder, fillcolor="#fecdd3", color="#e11d48"]
    DB   [label="Relationale Persistenzn(PostgreSQL-Shard-Pool)", shape=cylinder, fillcolor="#bbf7d0", color="#16a34a"]

    // Architektonische Kantenbeziehungen
    LB -> App1 [label=" Weiterleitung (WAF-geprüft)"];
    LB -> App2 [label=" Weiterleitung (WAF-geprüft)"];
    App1 -> Redis [label=" Abfrage-Cache"];
    App2 -> Redis [label=" Abfrage-Cache"];
    App1 -> DB [label=" Lese/Schreib-SQL-Transaktion"];
    App2 -> DB [label=" Lese/Schreib-SQL-Transaktion"];
}

Edit Graphviz in VPasCode

Graphviz in VPasCode bearbeiten

Die einheitliche VPasCode-Erfahrung

Also, welche sollten Sie wählen? Die Antwort hängt oft davon ab, wo das Diagramm verwendet wird und wie komplex es ist. Die 60-Sekunden-Entscheidungsmregel lautet oft: Wenn es auf GitHub gerendert werden muss, verwenden Sie Mermaid; wenn es ein komplexes Klassen- oder Bereitstellungsdiagramm ist, verwenden Sie PlantUML; wenn es ein komplexes Netzwerk ist, verwenden Sie Graphviz.

Die Schönheit von VPasCode besteht darin, dass Sie nicht mehr nur eine für Ihr gesamtes Projekt auswählen müssen. Sie können die Stärken aller drei nutzen. Dieser einheitliche Ansatz spart nicht nur Zeit, sondern sorgt auch für Konsistenz in Ihrer gesamten Dokumentation. Sie erhalten eine Echtzeitvorschau, KI-gestützte Fehlerbehebung sowie einfaches Teilen über eine URL, alles in einer einzigen, modernen Benutzeroberfläche.

Darüber hinaus, wenn Sie Ihre Diagramme für eine tiefgehende Dokumentation und Zusammenarbeit auf die nächste Stufe heben müssen, integriert sich VPasCode nahtlos mit Visual Paradigm OpenDocs. Sie können Ihre Diagramme direkt an OpenDocs senden für weitere Verfeinerung und Dokumentation, wodurch eine leistungsstarke, durchgängige Dokumentationspipeline entsteht.

Bereit, die Kraft eines einheitlichen Diagramm-as-Code-Tools und müheloses Rendern von Text zu Diagrammen zu erleben? Probieren Sie VPasCode noch heute aus – die Kernfunktionen für Bearbeitung und Rendern sind absolut kostenlos.
