Dans le monde du développement logiciel, une image vaut vraiment mille mots. Les diagrammes d’architecture, les organigrammes et les diagrammes de séquence sont essentiels pour documenter, planifier et communiquer des idées complexes. Cependant, l’approche traditionnelle de glisser-déposer pour créer ces visuels peut être lente, incohérente et difficile à gérer en versioning. C’est ici que le «diagramme en tant que code«paradigme brille, et trois acteurs majeurs dominent cet espace : PlantUML, Mermaid et Graphviz.

Chez «Visual Paradigm«, nous comprenons que chacun de ces outils possède des forces uniques. C’est pourquoi nous avons créé «VPasCode«, notre plateforme unifiée qui rassemble ces trois outils — et plus encore — dans un seul éditeur puissant basé sur le cloud. Ce guide vous aidera à naviguer dans les forces de chaque syntaxe, facilitant le choix du bon outil pour votre cas d’utilisation spécifique tout en maintenant un flux de travail cohérent.

Un foyer unifié pour le diagramme en tant que code

Avant de plonger dans la comparaison, il est utile de souligner la puissance d’une «plateforme unifiée«.Historiquement, l’utilisation de ces outils signifiait gérer des environnements locaux fragmentés, installer des dépendances ou basculer entre des outils web déconnectés. «VPasCode«élimine cette friction en offrant une toile d’édition centralisée et un outil polyvalent de diagramme en tant que code qui détecte automatiquement et convertit instantanément le texte en formats de diagramme pour les syntaxes Mermaid, PlantUML et Graphviz.

Considérez le flux de travail typique : un développeur peut utiliser Mermaid pour un organigramme rapide dans un fichier README, PlantUML pour un diagramme de classe UML détaillé, et Graphviz pour une topologie de réseau complexe. VPasCode leur permet de faire les trois, garantissant un rendu cohérent en temps réel et un partage facile.

PlantUML : La norme de l’entreprise

PlantUML est un outil mature et puissant de diagramme en tant que code, aux racines profondes dans l’ingénierie logicielle d’entreprise, spécialisé dans la transformation de modèles de texte architectural complexes en visualisations propres.

Sa syntaxe, bien que parfois considérée comme plus verbeuse, est hautement expressive. PlantUML utilise par défaut le moteur de disposition Graphviz, qui est une référence depuis des décennies pour la disposition hiérarchique des graphes. Cela garantit que même les diagrammes complexes avec de nombreux nœuds conservent une apparence professionnelle, propre et bien structurée.

Meilleurs cas d’utilisation pour PlantUML :

Architecture d’entreprise :Son support pour ArchiMate et C4 en fait un outil idéal pour documenter des paysages de systèmes à grande échelle.
Modélisation UML complexe :Pour les diagrammes de classe détaillés, les diagrammes de composants et les diagrammes de déploiement, PlantUML est inégalé.
Diagrammes volumineux :Lorsque vous devez créer des diagrammes avec plus de 30 nœuds, le moteur de disposition robuste de PlantUML brille, minimisant les chevauchements et les lignes croisées.
Équipes aux racines Java/JetBrains :PlantUML s’intègre de manière transparente aux IDE JetBrains et est un outil familier pour la communauté Java.

PlantUML Modifier PlantUML dans VPasCode

PlantUML Edit PlantUML in VPasCode

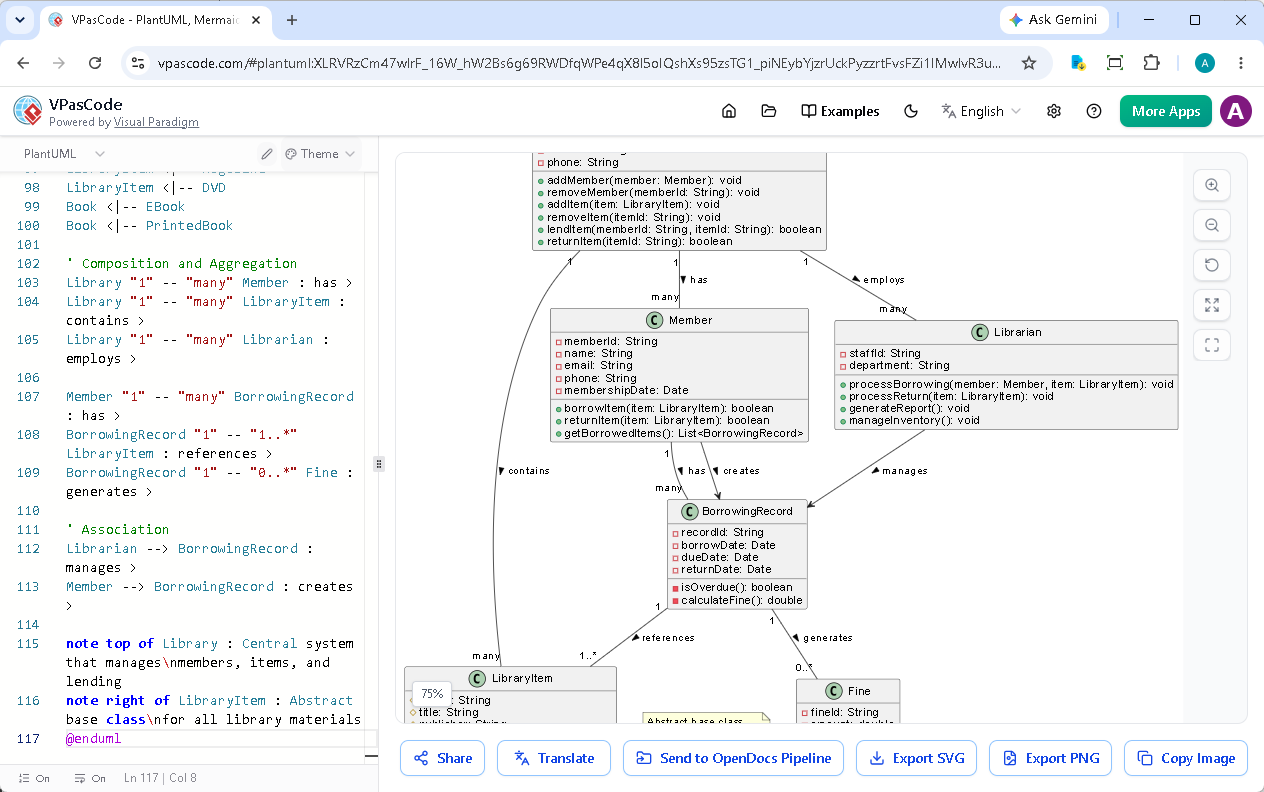

@startuml

class Library {
  - name: String
  - address: String
  - phone: String
  + addMember(member: Member): void
  + removeMember(memberId: String): void
  + addItem(item: LibraryItem): void
  + removeItem(itemId: String): void
  + lendItem(memberId: String, itemId: String): boolean
  + returnItem(itemId: String): boolean
}

class LibraryItem {
  # itemId: String
  # title: String
  # publisher: String
  # publicationYear: int
  # isAvailable: boolean
  + getDetails(): String
  + setAvailability(status: boolean): void
}

abstract class Book {
  - isbn: String
  - author: String
  - pageCount: int
  + getAuthor(): String
}

class EBook {
  - fileSizeMB: double
  - format: String
  - downloadUrl: String
  + download(): void
}

class PrintedBook {
  - shelfLocation: String
  - condition: String
  + getShelfLocation(): String
}

class Magazine {
  - issueNumber: int
  - volumeNumber: int
  - coverDate: Date
}

class DVD {
  - durationMinutes: int
  - director: String
  - language: String
  - subtitlesAvailable: boolean
}

class Member {
  - memberId: String
  - name: String
  - email: String
  - phone: String
  - membershipDate: Date
  + borrowItem(item: LibraryItem): boolean
  + returnItem(item: LibraryItem): boolean
  + getBorrowedItems(): List
}

class BorrowingRecord {
  - recordId: String
  - borrowDate: Date
  - dueDate: Date
  - returnDate: Date
  - isOverdue(): boolean
  - calculateFine(): double
}

class Fine {
  - fineId: String
  - amount: double
  - issueDate: Date
  - isPaid: boolean
  + payFine(): void
}

class Librarian {
  - staffId: String
  - department: String
  + processBorrowing(member: Member, item: LibraryItem): void
  + processReturn(item: LibraryItem): void
  + generateReport(): void
  + manageInventory(): void
}

' Relations d'héritage
LibraryItem <|-- Book
LibraryItem <|-- Magazine
LibraryItem <|-- DVD
Book <|-- EBook
Book <|-- PrintedBook ' Composition et Agrégation Library "1" -- "many" Member : possède >
Library "1" -- "many" LibraryItem : contient >
Library "1" -- "many" Librarian : emploie >

Member "1" -- "many" BorrowingRecord : possède >
BorrowingRecord "1" -- "1..*" LibraryItem : référence >
BorrowingRecord "1" -- "0..*" Fine : génère >

' Association
Librarian --> BorrowingRecord : gère >
Member --> BorrowingRecord : crée >

note top of Library : Système central qui gèrenles membres, les éléments et les prêts
note right of LibraryItem : Classe de base abstraitenpour tous les supports de la bibliothèque
@enduml

Edit PlantUML in VPasCode

Modifier PlantUML dans VPasCode

Mermaid : Le champion convivial du Markdown

Mermaid a connu une explosion de popularité, en grande partie grâce à son intégration native dans des outils tels que GitHub, GitLab, Notion et Obsidian. Sa syntaxe est conçue pour être adjacente au Markdown, ce qui la rend incroyablement facile à apprendre et à utiliser, en particulier pour les développeurs qui sont déjà à l’aise avec l’écriture en texte brut.

Mermaid prend en charge un ensemble large et croissant de types de diagrammes, notamment des organigrammes, des diagrammes de séquence, des diagrammes de classes, des diagrammes de relations entités, des cartes mentales, C4, des graphiques Git, des tableaux Kanban, et plus encore. Sa syntaxe ressemble à une liste de contraintes ou à du pseudocode, ce que beaucoup trouvent intuitif pour décrire des flux de processus.

Meilleurs cas d’utilisation pour Mermaid :

Documentation dans les dépôts :Pour les fichiers README, les wikis et la documentation Markdown, Mermaid est le choix par défaut grâce à son rendu natif sur GitHub et GitLab.
Prototypage rapide et idéation :Sa courbe d’apprentissage faible en fait l’outil parfait pour esquisser rapidement des idées. Lorsque vous demandez à un LLM (modèle de langage) une solution de texte vers diagramme, il retourne presque toujours une syntaxe Mermaid, ce qui en fait un outil de diagramme-as-code accessible pour une documentation développeur rapide.
Équipes Agile et orientées Frontend :C’est un favori parmi les développeurs frontend et les équipes agiles qui privilégient la rapidité et la simplicité par rapport à la modélisation d’entreprise complexe.
Parcours utilisateurs et flux de travail simples :Pour les organigrammes et les cartes de parcours utilisateurs, Mermaid est rapide, propre et efficace.

Mermaid Modifier Mermaid dans VPasCode

Mermaid Edit Mermaid in VPasCode

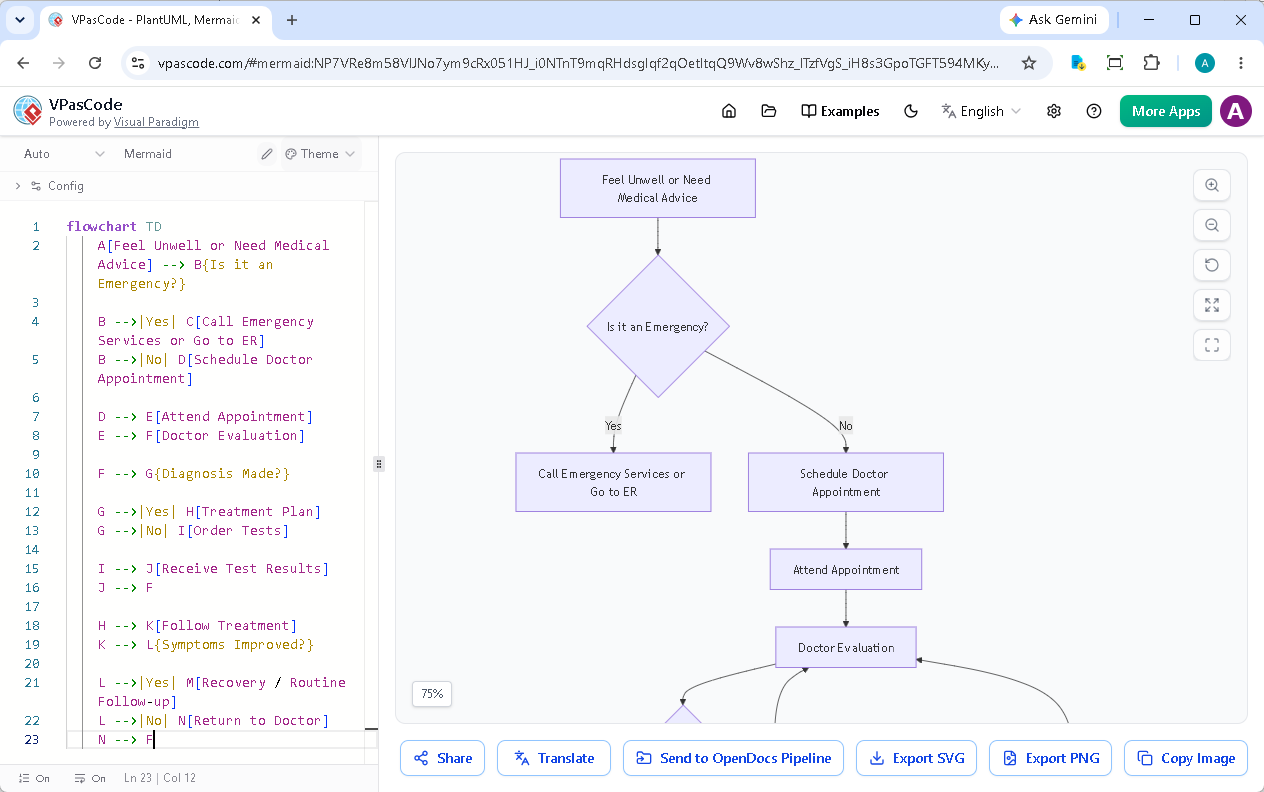

flowchart TD
    A[Se sentir malade ou avoir besoin de conseils médicaux] --> B{Est-ce une urgence?}

    B -->|Oui| C[Appeler les services d'urgence ou aller aux urgences]
    B -->|Non| D[Prendre rendez-vous avec un médecin]

    D --> E[Assister au rendez-vous]
    E --> F[Évaluation par le médecin]

    F --> G{Diagnostic posé?}

    G -->|Oui| H[Plan de traitement]
    G -->|Non| I[Commander des tests]

    I --> J[Recevoir les résultats des tests]
    J --> F

    H --> K[Suivre le traitement]
    K --> L{Symptômes améliorés?}

    L -->|Oui| M[Récupération / Suivi de routine]
    L -->|Non| N[Retourner chez le médecin]
    N --> F

Edit Mermaid in VPasCode

Modifier Mermaid dans VPasCode

Graphviz : Le grand-père de la mise en page automatique

Graphviz est le plus ancien et le plus établi des trois, utilisant le langage DOT. Bien que sa syntaxe puisse être la plus complexe et soit souvent décrite comme ayant une courbe d’apprentissage plus raide, son moteur de mise en page est légendaire.

Si Mermaid et PlantUML se concentrent sur l’abstraction de la mise en page, Graphviz vous donne un contrôle granulaire tout en s’appuyant sur des décennies de recherche algorithmique pour produire des visualisations propres et optimisées de graphes complexes, de réseaux et de structures de données.

Meilleurs cas d’utilisation pour Graphviz :

Topologies de réseaux complexes :Pour les diagrammes de réseaux, le flux de données et les dépendances complexes, Graphviz est inégalé.
Graphes non linéaires et complexes :Lorsque votre diagramme n’est pas un flux linéaire simple mais un réseau dense de relations, l’algorithme de Graphviz peut le gérer avec élégance.
Buts académiques et de recherche :Sa précision et son contrôle sur la mise en page en font un favori dans les milieux académiques pour visualiser des graphes de calcul, des automates et des arbres de décision.

Graphviz Modifier Graphviz dans VPasCode

Graphviz Edit Graphviz in VPasCode

digraph DirectedNetworkGraph {
    fontname="Helvetica,Arial,sans-serif"
    label="Topologie de routage du moteur de services web distribués à haute disponibilité"
    labelloc="t"
    fontsize=16
    rankdir=LR;

    // Remplacements globaux du style des éléments
    node [fontname="Helvetica,Arial,sans-serif", shape=box, style="filled,rounded", color="#1e293b", fillcolor="#f8fafc", penwidth=2, margin="0.2,0.1"]
    edge [fontname="Helvetica,Arial,sans-serif", color="#64748b", penwidth=1.5, arrowsize=0.8]

    // Nœuds de services
    LB   [label="Équilibreur de charge Anycastn(Bordure Nginx)", shape=component, fillcolor="#bae6fd", color="#0284c7"]
    App1 [label="Instance de microservice An(Nœud d'environnement NodeJS)"]
    App2 [label="Instance de microservice Bn(Binaires d'exécution Go)"]
    Redis [label="Cache en mémoiren(Primaire clé-valeur Redis)", shape=cylinder, fillcolor="#fecdd3", color="#e11d48"]
    DB   [label="Persistance relationnellen(Pool de shards PostgreSQL)", shape=cylinder, fillcolor="#bbf7d0", color="#16a34a"]

    // Relations d'arêtes architecturales
    LB -> App1 [label=" Redirection (vérifiée par WAF)"];
    LB -> App2 [label=" Redirection (vérifiée par WAF)"];
    App1 -> Redis [label=" Requête de cache"];
    App2 -> Redis [label=" Requête de cache"];
    App1 -> DB [label=" Transaction SQL en lecture/écriture"];
    App2 -> DB [label=" Transaction SQL en lecture/écriture"];
}

Edit Graphviz in VPasCode

Modifier Graphviz dans VPasCode

L’expérience unifiée VPasCode

Alors, lequel devriez-vous choisir ? La réponse dépend souvent de l’emplacement du diagramme et de son niveau de complexité. La règle de décision en 60 secondes se résume souvent ainsi : s’il doit être rendu sur GitHub, utilisez Mermaid ; s’il s’agit d’un diagramme de classes ou de déploiement complexe, utilisez PlantUML ; s’il s’agit d’un réseau complexe, utilisez Graphviz.

La beauté de VPasCodeest que vous n’avez plus à en choisir un seul pour tout votre projet. Vous pouvez tirer parti des points forts des trois. Cette approche unifiéenon seulement fait gagner du temps mais assure également la cohérence de votre documentation. Vous bénéficiez d’un aperçu en temps réel, correction d’erreurs assistée par IAet d’un partage facile via une URL, le tout dans une seule interface moderne.

De plus, lorsque vous devez passer vos diagrammes au niveau supérieur pour une documentation et une collaboration plus approfondies, VPasCode s’intègre de manière transparente avec Visual Paradigm OpenDocs. Vous pouvez envoyer vos diagrammes directement vers OpenDocspour un affinement et une documentation supplémentaires, créant ainsi un pipeline de documentation puissant et de bout en bout.

Prêt à découvrir la puissance d’un outil de diagramme en code unifié et d’un rendu texte vers diagramme sans effort ? Essayez VPasCode dès aujourd’hui : les fonctionnalités de base d’édition et de rendu sont absolument gratuites.
