Dominando Diagramas de Classe UML – Um Estudo de Caso de Processamento de Pedidos

Compreendendo os Requisitos de Negócios

Antes de mergulharmos no código, vamos estabelecer os requisitos de negócios para nosso sistema de processamento de pedidos:

• Clientes podem fazer pedidos contendo múltiplos produtos
• Cada pedido deve rastrear a data do pedido, endereço de entrega e status
• Produtos possuem nomes, preços e quantidades em estoque
• Pagamentos podem ser feitos via cartão de crédito, PayPal ou transferência bancária
• O sistema deve calcular os totais dos pedidos, incluindo impostos e frete
• Os pedidos podem ter múltiplas atualizações de status ao longo de seu ciclo de vida

Esses requisitos guiarão o design do nosso diagrama de classe, garantindo que capturemos todas as entidades, atributos e relacionamentos necessários.

Começando com o VPasCode

O VPasCode é uma poderosa ferramenta de diagramas como código e plataforma unificada de texto para diagramas, suportando formatos populares como PlantUML, Mermaid e Graphviz. A plataforma oferece um editor de código gratuito com renderização em tempo real, tornando-o perfeito para design iterativo.

Por que escolher o VPasCode para Diagramas de Classe UML?

• Visualização ao Vivo: Veja seu diagrama atualizar instantaneamente enquanto você digita
• Correção de Erros com IA: Detecte e corrija automaticamente erros de sintaxe com assistência de IA
• Múltiplos Formatos: Suporte para PlantUML, Mermaid.js e Graphviz
• Compartilhamento Fácil: Gere URLs compartilháveis para colaboração
• Opções de Exportação: Baixar como SVG ou PNG para documentação

Construindo o Diagrama de Classes Passo a Passo

Passo 1: Definir as Classes Principais

Vamos começar definindo nossas classes principais usando a sintaxe PlantUML. Abra o VPasCode e inicie com a estrutura básica:

@startuml OrderProcessingSystem

title Sistema de Processamento de Pedidos - Diagrama de Classes

class Customer {
    - customerId: Long
    - firstName: String
    - lastName: String
    - email: String
    - phone: String
    - registrationDate: Date
    - loyaltyPoints: Integer
    --
    + register(): Boolean
    + updateProfile(): void
    + getFullName(): String
    + getOrderHistory(): List
}

@enduml

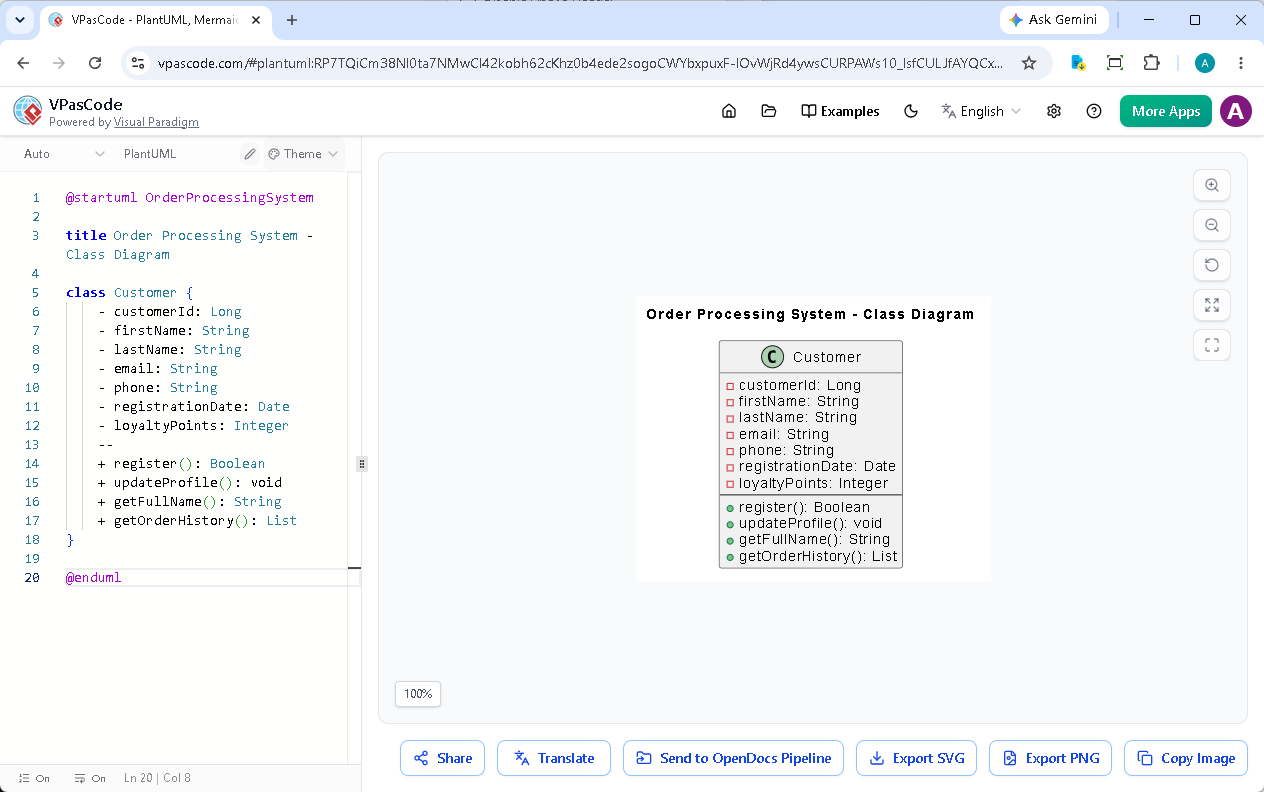

Observe como o VPasCoderenderização ao vivoexibe suas classes imediatamente. Esse feedback instantâneo ajuda a identificar problemas de design cedo.

Passo 2: Adicionar a Classe Pedido

Agora vamos adicionar a classe Pedido, que serve como entidade central em nosso sistema:

class Order {
    - orderId: Long
    - orderDate: Date
    - status: OrderStatus
    - shippingAddress: String
    - totalAmount: Double
    - taxAmount: Double
    - discountAmount: Double
    - deliveryDate: Date
    --
    + calculateTotal(): Double
    + addItem(product: Product, quantity: Integer): void
    + removeItem(orderItem: OrderItem): void
    + updateStatus(newStatus: OrderStatus): void
    + cancel(): Boolean
}

enum OrderStatus {
    PENDING
    CONFIRMED
    PROCESSING
    SHIPPED
    DELIVERED
    CANCELLED
    RETURNED
}

Passo 3: Definir Produto e Item do Pedido

Produtos e itens de pedido formam o inventário e os itens de cada pedido:

class Product {
    - productId: Long
    - name: String
    - description: String
    - price: Double
    - cost: Double
    - stockQuantity: Integer
    - category: String
    - reorderLevel: Integer
    - isActive: Boolean
    --
    + updateStock(quantity: Integer): void
    + isInStock(quantity: Integer): Boolean
    + applyDiscount(percentage: Double): Double
    + getProfitMargin(): Double
}

class OrderItem {
    - orderItemId: Long
    - quantity: Integer
    - unitPrice: Double
    - totalPrice: Double
    - discountAmount: Double
    - taxAmount: Double
    --
    + calculateTotal(): Double
    + applyDiscount(percentage: Double): void
    + getSubtotal(): Double
}

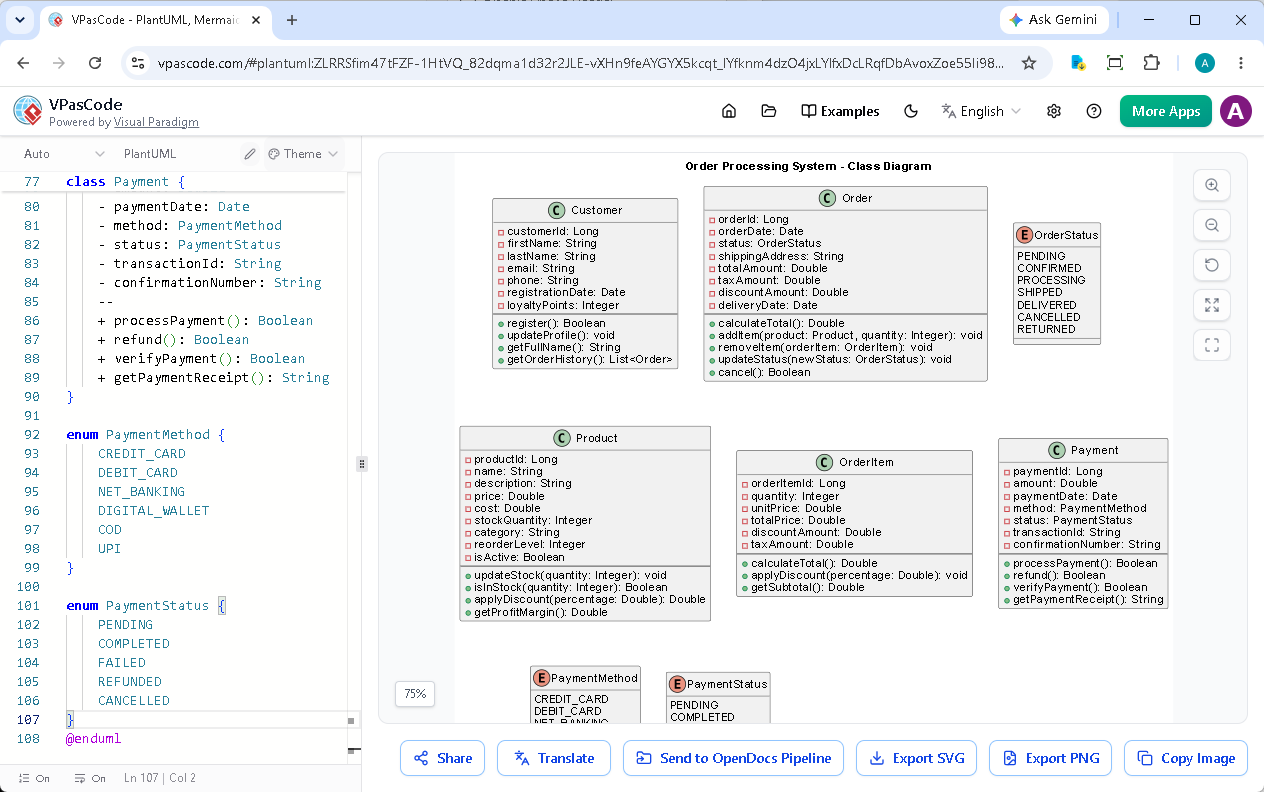

Passo 4: Implementar o Processamento de Pagamento

Um sistema robusto de processamento de pedidos precisa de tratamento de pagamento flexível:

class Payment {
    - paymentId: Long
    - amount: Double
    - paymentDate: Date
    - method: PaymentMethod
    - status: PaymentStatus
    - transactionId: String
    - confirmationNumber: String
    --
    + processPayment(): Boolean
    + refund(): Boolean
    + verifyPayment(): Boolean
    + getPaymentReceipt(): String
}

enum PaymentMethod {
    CARTÃO_DE_CRÉDITO
    CARTÃO_DE_DÉBITO
    INTERNET_BANKING
    CARTEIRA_DIGITAL
    PAGAMENTO NA ENTREGA
    UPI
}

enum PaymentStatus {
    PENDENTE
    CONCLUÍDO
    FALHOU
    REEMBOLSADO
    CANCELADO
}

Estabelecendo Relacionamentos

Agora vem a parte crucial: definir relacionamentos entre classes. É aqui que suas habilidades de design orientado a objetos realmente brilham.

' RELACIONAMENTOS
Cliente "1" -- "0..*" Pedido : faz >
Pedido "1" -- "1..*" ItemDoPedido : contém >
ItemDoPedido "1" -- "1" Produto : referencia >
Pedido "1" -- "0..1" Pagamento : possui >
Pedido ..> StatusDoPedido : usa
Pagamento ..> MétodoDePagamento : usa
Pagamento ..> StatusDoPagamento : usa

Entendendo os Relacionamentos

• Cliente para Pedido (1 para muitos):Um cliente pode fazer vários pedidos
• Pedido para ItemDoPedido (1 para muitos):Cada pedido contém vários itens de linha
• ItemDoPedido para Produto (muitos para 1):Vários itens de pedido podem referenciar o mesmo produto
• Pedido para Pagamento (1 para 1):Cada pedido tem uma transação de pagamento
• Composição:Os ItensDoPedido compõem um Pedido (propriedade forte)

Bônus – Aproveitando Recursos Impulsionados por IA

Correção de Erros de Código por IA

Um dos recursos mais destacados do VPasCode é correção de erros de código por IA. Quando você encontrar erros de sintaxe, basta clicar em “Corrigir por IA” para obter correções instantâneas. A IA não apenas corrige o código, mas também explica o que estava errado, ajudando você a aprender e aprimorar suas habilidades em PlantUML.

Por exemplo, se você esquecer uma chave de fechamento ou usar incorretamente um operador de relacionamento, a IA do VPasCode irá:

1. Detectar o erro automaticamente
2. Sugerir a sintaxe correta
3. Fornecer um diff lado a lado mostrando as alterações
4. Explique o raciocínio por trás da correção

Tradução com IA para Equipes Globais

Trabalhando com equipes internacionais? O VPasCodeTradução com IA permite traduzir nomes de classes, atributos e comentários para diferentes idiomas, mantendo a estrutura do diagrama. Isso é invaluable para documentação e comunicação com partes interessadas através de barreiras linguísticas.

Validando Seu Design

Com o diagrama completo em mãos, vamos validar nosso design em relação aos requisitos originais:

Lista de Verificação de Validação de Design

• ✓ Clientes podem fazer múltiplos pedidos (relação 1-para-muitos)
• ✓ Pedidos rastreiam data, status e endereço de entrega
• ✓ Produtos mantêm estoque e preços
• ✓ Múltiplos métodos de pagamento suportados por herança
• ✓ Totais dos pedidos calculados a partir de itens, impostos e frete
• ✓ Status do pedido rastreado por enumeração
• ✓ Endereço reutilizado tanto para cliente quanto para entrega

Princípios de Design Aplicados

Nosso diagrama de classes demonstra vários princípios-chave de design orientado a objetos:

• Responsabilidade Única: Cada classe tem um propósito claro
• Princípio Aberto/Fechado: O sistema de pagamento está aberto para extensão (novos tipos de pagamento), mas fechado para modificação
• DRY (Não se Repita): Classe de endereço reutilizada em vez de duplicar campos de endereço
• Encapsulamento: Atributos privados com métodos públicos

Exportando e Compartilhando Seu Diagrama

Uma vez satisfeito com seu design, o VPasCode facilita compartilhar e integrar seu trabalho:

Opções de Exportação

• SVG: Formato vetorial perfeito para documentação e apresentações
• PNG: Formato raster para compartilhamento rápido e uso na web
• URL compartilhável: Gere um link para colaboração em equipe

Integração com o Ecossistema Visual Paradigm

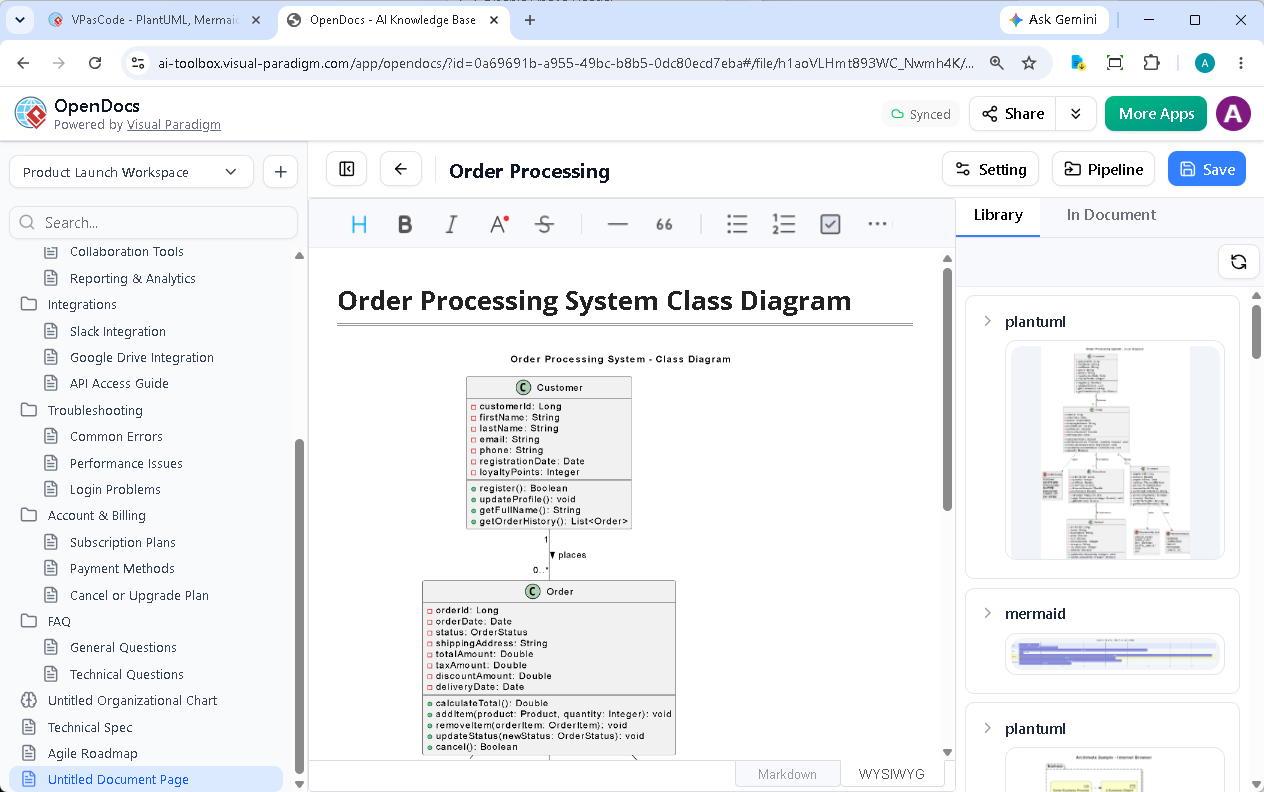

Para documentação completa, você pode enviar seus diagramas diretamente para Visual Paradigm OpenDocs, criando documentação técnica profissional que combina diagramas com especificações detalhadas.

Além disso, se você estiver usando Visual Paradigm AI App Studio, você pode aproveitar seu diagrama de classes como base para o desenvolvimento de aplicativos assistido por IA. A IA pode ajudar a gerar código base, sugerir padrões de design e até identificar melhorias potenciais para o seu modelo.

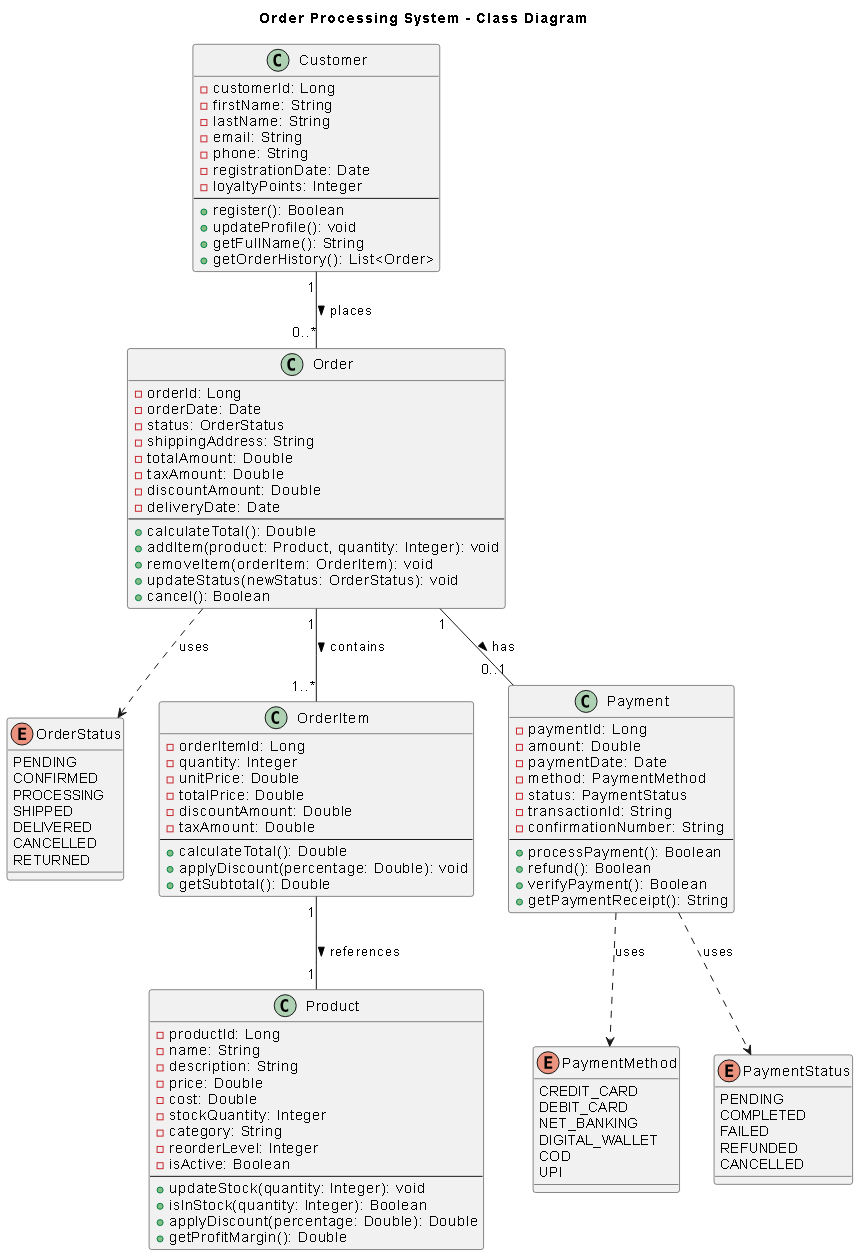

Código PlantUML Completo

Aqui está o código PlantUML completo para o diagrama de classes do nosso sistema de processamento de pedidos. Você pode copiar isso diretamente no VPasCode para ver a renderização em tempo real:

@startuml OrderProcessingSystem

title Sistema de Processamento de Pedidos - Diagrama de Classes

class Cliente {
    - idCliente: Long
    - nome: String
    - sobrenome: String
    - email: String
    - telefone: String
    - dataCadastro: Date
    - pontosFidelidade: Integer
    --
    + registrar(): Boolean
    + atualizarPerfil(): void
    + getNomeCompleto(): String
    + getHistoricoPedidos(): List
}

class Pedido {
    - idPedido: Long
    - dataPedido: Date
    - status: StatusPedido
    - enderecoEntrega: String
    - valorTotal: Double
    - valorImposto: Double
    - valorDesconto: Double
    - dataEntrega: Date
    --
    + calcularTotal(): Double
    + adicionarItem(produto: Produto, quantidade: Integer): void
    + removerItem(itemPedido: ItemPedido): void
    + atualizarStatus(novoStatus: StatusPedido): void
    + cancelar(): Boolean
}

enum StatusPedido {
    PENDENTE
    CONFIRMADO
    PROCESSANDO
    ENVIADO
    ENTREGUE
    CANCELADO
    DEVOLVIDO
}

class Produto {
    - idProduto: Long
    - nome: String
    - descricao: String
    - preco: Double
    - custo: Double
    - quantidadeEstoque: Integer
    - categoria: String
    - nivelReabastecimento: Integer
    - ativo: Boolean
    --
    + atualizarEstoque(quantidade: Integer): void
    + estaEmEstoque(quantidade: Integer): Boolean
    + aplicarDesconto(percentage: Double): Double
    + getMargemLucro(): Double
}

class ItemPedido {
    - idItemPedido: Long
    - quantidade: Integer
    - precoUnitario: Double
    - precoTotal: Double
    - valorDesconto: Double
    - valorImposto: Double
    --
    + calcularTotal(): Double
    + aplicarDesconto(percentage: Double): void
    + getSubtotal(): Double
}

class Pagamento {
    - idPagamento: Long
    - valor: Double
    - dataPagamento: Date
    - metodo: MetodoPagamento
    - status: StatusPagamento
    - idTransacao: String
    - numeroConfirmacao: String
    --
    + processarPagamento(): Boolean
    + reembolso(): Boolean
    + verificarPagamento(): Boolean
    + getReciboPagamento(): String
}

enum MetodoPagamento {
    CARTAO_CREDITO
    CARTAO_DEBITO
    INTERNET_BANKING
    CARTEIRA_DIGITAL
    PAGAMENTO NA ENTREGA
    UPI
}

enum StatusPagamento {
    PENDENTE
    CONCLUÍDO
    FALHOU
    REEMBOLSADO
    CANCELADO
}

' RELACIONAMENTOS
Cliente "1" -- "0..*" Pedido : faz >
Pedido "1" -- "1..*" ItemPedido : contém >
ItemPedido "1" -- "1" Produto : referencia >
Pedido "1" -- "0..1" Pagamento : tem >
Pedido ..> StatusPedido : usa
Pagamento ..> MetodoPagamento : usa
Pagamento ..> StatusPagamento : usa

@enduml

Próximos Passos e Melhores Práticas

Expandindo o Design

À medida que seu sistema cresce, considere estas extensões:

• Adicione um Carrinho de Compras classe para armazenamento temporário de pedidos
• Implemente Desconto e Cupom classes
• Criar um Inventário de sistema de gestão
• Adicionar Envio e Rastreamento classes
• Implementar Avaliação e Classificação funcionalidade

Conclusão

Criar diagramas de classes UML profissionais não precisa ser tedioso. Com VPasCode, você pode transformar requisitos de negócios em modelos visuais de forma eficiente, aproveitando renderização em tempo real, correção de erros com IA e opções de exportação sem interrupções.

Este estudo de caso de processamento de pedidos demonstra como o diagramação baseada em texto combina a precisão do código com a clareza da modelagem visual. Seja você um arquiteto de software, desenvolvedor ou analista de negócios, dominar um fluxo de trabalho de texto para diagrama com uma ferramenta confiável de diagrama como código é essencial para traduzir requisitos de negócios em especificações técnicas.

Pronto para começar a criar seus próprios diagramas de classes? Visite VPasCode hoje e experimente o futuro do diagrama como código. As funcionalidades básicas são gratuitas e, se precisar de capacidades avançadas, faça upgrade para a Visual Paradigm Online Combo Edition ou Visual Paradigm Desktop Professional Edition com manutenção ativa.
