PlantUML 是一款开源的图表即代码工具，可将纯文本脚本转换为结构化的视觉模型，如序列图、类图和组件图。随着软件系统日益复杂，工程团队正逐渐从手动拖放式设计工具转向纯文本绘图。使用专用的图表即代码编辑器使开发人员能够将架构模型视为源代码——实现无缝的版本控制、快速更新以及文档中一致的视觉样式。
什么是 PlantUML？为什么开发人员正逐渐放弃拖放式工具？
PlantUML 是一种领域特定语言（DSL），它通过人类可读的文本而非图形形状来定义架构。传统的可视化设计应用程序在系统架构变更时，需要手动对齐、调整颜色以及繁琐地重新定位。PlantUML 将重点从手动样式设计转向声明式逻辑：你只需描述系统做什么，引擎则负责如何呈现。
基于 UI 的绘图隐藏成本（维护与偏差）
可视化 UI 绘图工具为技术团队带来了显著的运营开销：
- 文档偏差：存储在 Wiki 页面中的过时 PNG 或 JPEG 文件很少与实际生产代码库一致。
- 高维护时间：在序列图中添加单个服务需要手动移动数十个箭头和生命线。
- 缺乏可追溯性：图像文件无法在 Git 中轻松进行差异比较，使得审计过去的架构决策变得不可能。
图表即代码如何工作：从文本脚本到可视化架构
在图表即代码工作流中，软件设计直接编写在标准文本文件中（例如，.puml).引擎会解析这些关系并自动生成视觉布局。下面是一个基本的 PlantUML 脚本，展示了极简语法如何渲染架构流程：
@startuml
用户 -> WebApp: 请求数据
WebApp -> 数据库：查询记录
数据库 --> WebApp: 返回结果
WebApp --> 用户：渲染仪表板
@enduml在技术文档中使用 PlantUML 的五大理由
| 优势 | 传统拖放式 | PlantUML（图表即代码） |
|---|---|---|
| 版本控制 | 二进制图像；无法生成有意义的 Git 差异 | 纯文本；原生支持 Git 提交与拉取请求 |
| 布局维护 | 每次更新需手动进行像素对齐 | 自动渲染与节点定位 |
| 一致性 | 字体、颜色和线条样式不一致 | 统一的全球渲染标准 |
| 可移植性 | 专有文件格式（厂商锁定） | 可在任何地方运行的开放文本脚本 |
1. 架构文档的版本控制与 Git 集成
由于 PlantUML 文件以纯文本形式存储，它们能够原生融入现代开发工作流。团队可以将图表与应用源代码一同存储，在标准的 Git 拉取请求中审查架构变更，并随时间追踪精确的历史修订版本。
2. 轻松维护与自动重新布局
PlantUML 会自动计算元素坐标并路由连接。当微服务架构扩展时，开发人员只需插入一行文本脚本，布局引擎便会立即重新计算空白区域并定位元素。
3. 跨团队标准化且一致性的视觉样式
手动工具往往导致分布式工程团队之间视觉风格碎片化。PlantUML 在所有输出中应用统一的渲染规则，确保序列图、类图和组件图在无需手动设计调整的情况下保持专业标准。
4. 原生支持海量图表多样性（UML、C4、思维导图）
PlantUML 涵盖广泛的技术可视化需求。除了核心 UML 格式（序列图、用例图、活动图、状态图、部署图）外，它还通过单一语言语法支持 C4 架构模型、ArchiMate、甘特图、思维导图、WBS（工作分解结构）和网络图。
5. 轻量级、开放文本的可移植性，无厂商锁定
基于文本的文档确保了长期可访问性。即使没有查看器，PlantUML 脚本仍保持人类可读，从而消除了因专有文件格式或平台锁定而导致关键系统文档丢失的风险。
PlantUML 的常见痛点（及应对方法）
尽管效率很高，但传统的 PlantUML 采用方式仍会带来特定的操作障碍：
规避本地 Java 与 Graphviz 安装的麻烦
在本地运行 PlantUML 通常需要安装 Java 运行时环境（JRE）以及 Graphviz 依赖项以渲染复杂图形。在整个工程团队中设置这些本地依赖项可能会造成不必要的环境摩擦。
无挫败感地调试复杂语法错误
缺少一个括号、语法关键字或引号就可能导致渲染失败。解读晦涩的编译器错误信息往往会分散开发人员编写实际架构规范的精力。
借助 VPasCode 与原生 AI 加速 PlantUML 工作流
为了消除本地设置依赖、语法故障排查延迟以及空白屏幕的摩擦，现代技术团队依赖具备内置 AI 能力的云原生工具。Visual Paradigm VPasCode提供高性能、免费的 PlantUML 编辑器直接在您的浏览器中。
即时 AI 图表生成与修改
正如我们在我们的VPasCode 重大更新：使用 AI 即时生成和修改图表，您可以通过输入自然语言提示——例如“为 ATM 系统生成 PlantUML 用例图”——让您能够在编辑器内以原生方式在几秒钟内创建和重构图表。
即时自动检测与实时浏览器渲染

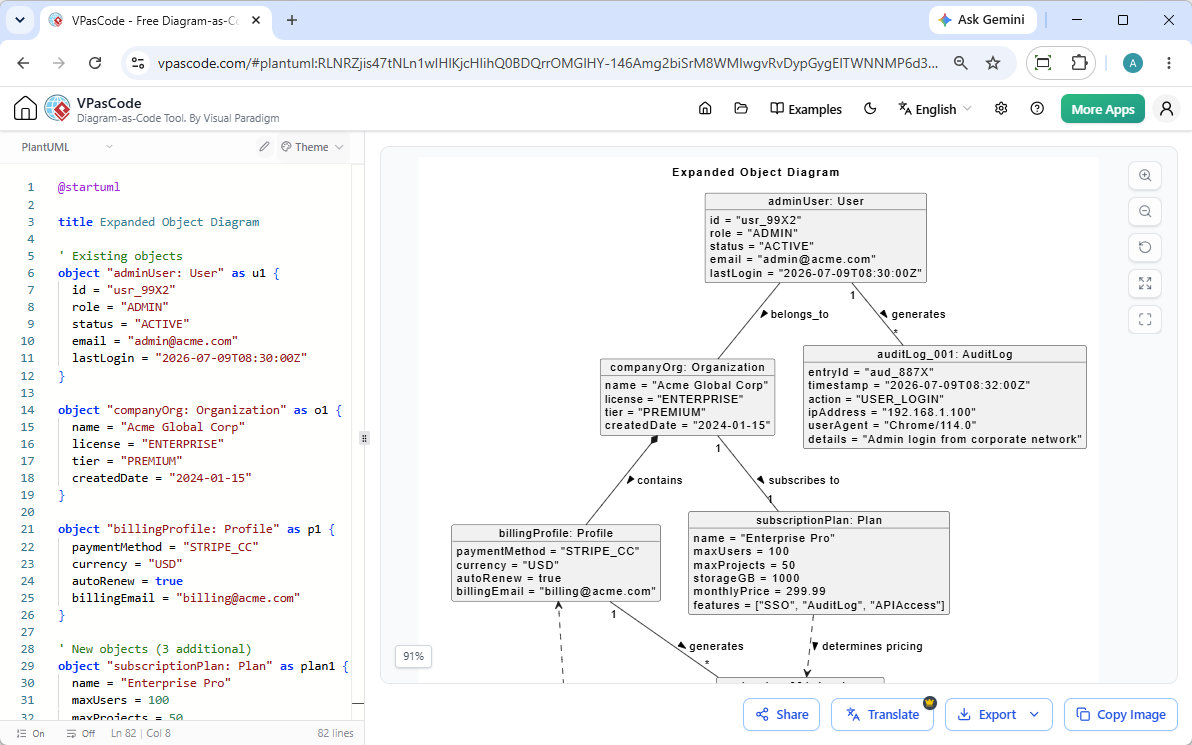

使用VPasCode，您无需手动安装 Java 或 Graphviz。该平台在将脚本粘贴到编辑器时会自动检测 PlantUML 语法，并即时实时渲染高清 SVG 或 PNG 图表。
一键 AI 错误修复与并排代码差异对比
当发生语法错误时，VPasCode 的原生“AI 修复”功能会分析脚本，定位语法疏漏，并自动修复脚本。透明的并排代码差异对比会显示精确的修正内容，使开发人员能够快速学习语法，同时专注于设计。
面向全球分布式团队的多语言 AI 翻译
全球工程团队通常需要本地化的架构文档。VPasCode 内置了 AI 翻译功能，允许用户通过一次点击将图表标签和文本元素翻译成多种语言，而不会破坏底层领域特定语言（DSL）的代码结构。
（注：高级 AI 图表生成、代码修改和错误修复功能仅在 Visual Paradigm Online 高级版 / Visual Paradigm Desktop 专业版+中提供。）
PlantUML 与 Mermaid 与 D2：为您的项目选择合适的领域特定语言
选择合适的图表语言取决于您项目的具体架构需求：
- PlantUML：最适合深度符合 UML 标准、复杂的企业架构以及 C4 模型。
- Mermaid：最适合基础流程图以及在 GitHub/GitLab README 文件中快速集成 Markdown。
- D2：专为现代可脚本化的软件架构图表优化，并提供高级视觉样式选项。
注：如果您的团队在不同仓库中使用多种语法格式，VPasCode 在一个编辑器平台内原生支持 PlantUML、Mermaid、D2、Graphviz 和 Markmap。
如何在 5 分钟内开始使用 PlantUML
- 导航至在线PlantUML 编辑器 例如 vpascode.com.
- 使用自然语言提示，通过 AI 即时生成您的架构，或者编写并粘贴初始的 PlantUML 文本脚本到实时编辑器窗格中。
- 在预览画布上验证实时可视化输出。
- 使用内置的 AI 辅助工具清理语法，或在必要时翻译文本标签。
- 将您的图表导出为矢量 SVG 文件、高分辨率 PNG 或可共享的 Web URL，直接集成到您的技术文档中。
