PlantUML là một công cụ sơ đồ dưới dạng mã nguồn mở, chuyển đổi các kịch bản văn bản thuần túy thành các mô hình trực quan có cấu trúc như sơ đồ chuỗi, lớp và thành phần.Khi các hệ thống phần mềm ngày càng phức tạp, các nhóm kỹ thuật đang chuyển dịch từ các công cụ thiết kế kéo-thả thủ công sang việc vẽ sơ đồ bằng văn bản thuần túy. Việc sử dụng một công cụ chuyên biệt trình soạn thảo sơ đồ dưới dạng mãcho phép các nhà phát triển coi các mô hình kiến trúc như mã nguồn—mở ra khả năng kiểm soát phiên bản liền mạch, cập nhật nhanh chóng và định dạng trực quan nhất quán trên toàn bộ tài liệu.
PlantUML là gì và tại sao các nhà phát triển đang chuyển dịch khỏi phương pháp kéo-thả?
PlantUML là một ngôn ngữ chuyên dụng (DSL) định nghĩa kiến trúc thông qua văn bản dễ đọc bằng con người thay vì các hình dạng đồ họa.Các ứng dụng thiết kế trực quan truyền thống yêu cầu căn chỉnh thủ công, điều chỉnh màu sắc và di chuyển vị trí tốn kém mỗi khi thiết kế hệ thống thay đổi. PlantUML chuyển trọng tâm từ định dạng thủ công sang logic khai báo: bạn viết hệ thống làm gì, và công cụ sẽ xử lý cách nó hiển thị.
Chi phí ẩn của việc vẽ sơ đồ dựa trên giao diện người dùng (Bảo trì & Sai lệch)
Các công cụ vẽ sơ đồ dựa trên giao diện người dùng tạo ra gánh nặng vận hành đáng kể cho các nhóm kỹ thuật:
- Sai lệch tài liệu:Các tệp PNG hoặc JPEG lỗi thời được lưu trữ trong các trang Wiki hiếm khi khớp với cơ sở mã thực tế đang vận hành.
- Thời gian bảo trì cao:Việc thêm một dịch vụ duy nhất vào sơ đồ chuỗi đòi hỏi phải di chuyển thủ công hàng chục mũi tên và đường đời.
- Thiếu khả năng truy vết:Các tệp hình ảnh không thể được so sánh (diff) dễ dàng trong Git, khiến việc kiểm toán các quyết định kiến trúc trong quá khứ trở nên bất khả thi.
Sơ đồ dưới dạng mã hoạt động như thế nào: Từ kịch bản văn bản đến kiến trúc trực quan
Trong quy trình làm việc sơ đồ dưới dạng mã, thiết kế phần mềm được viết trực tiếp trong các tệp văn bản chuẩn (ví dụ: .puml). Công cụ sẽ diễn giải các mối quan hệ và tự động tạo bố cục trực quan. Dưới đây là một kịch bản PlantUML cơ bản minh họa cách cú pháp tối thiểu tạo ra luồng kiến trúc:
@startuml
User -> WebApp: Yêu cầu dữ liệu
WebApp -> Database: Truy vấn bản ghi
Database --> WebApp: Trả về kết quả
WebApp --> User: Hiển thị bảng điều khiển
@enduml5 lý do hàng đầu để sử dụng PlantUML cho tài liệu kỹ thuật
| Lợi ích | Kéo-thả truyền thống | PlantUML (Sơ đồ dưới dạng mã) |
|---|---|---|
| Kiểm soát phiên bản | Hình ảnh nhị phân; không có sự khác biệt Git có ý nghĩa | Văn bản thuần; cam kết Git và yêu cầu kéo (pull request) bản địa |
| Bảo trì bố cục | Căn chỉnh pixel thủ công cho từng bản cập nhật | Hiển thị tự động và định vị nút |
| Tính nhất quán | Phông chữ, màu sắc và kiểu đường nét không đồng nhất | Tiêu chuẩn hiển thị toàn cầu đồng nhất |
| Tính di động | Định dạng tệp độc quyền (bị khóa vào nhà cung cấp) | Kịch bản văn bản mở có thể chạy ở bất kỳ đâu |
1. Kiểm soát phiên bản & tích hợp Git cho tài liệu kiến trúc
Vì các tệp PlantUML được lưu dưới dạng văn bản thuần, chúng phù hợp bản địa với quy trình làm việc của nhà phát triển hiện đại. Các nhóm có thể lưu trữ sơ đồ cùng với mã nguồn ứng dụng, xem xét các thay đổi kiến trúc trong các yêu cầu kéo (pull request) Git tiêu chuẩn và theo dõi chính xác các bản sửa đổi lịch sử theo thời gian.
2. Bảo trì không nỗ lực và tự động sắp xếp lại bố cục
PlantUML tự động tính toán tọa độ phần tử và định tuyến các kết nối. Khi kiến trúc vi dịch vụ mở rộng, nhà phát triển chỉ cần chèn một dòng kịch bản văn bản mới; động cơ bố cục sẽ tính toán lại khoảng trắng và định vị các phần tử ngay lập tức.
3. Phong cách trực quan chuẩn hóa và nhất quán trên các nhóm
Các công cụ thủ công thường dẫn đến phong cách trực quan bị phân mảnh trên các nhóm kỹ thuật phân tán. PlantUML áp dụng các quy tắc hiển thị đồng nhất trên tất cả các đầu ra, đảm bảo rằng các sơ đồ chuỗi, lớp và thành phần duy trì các tiêu chuẩn chuyên nghiệp mà không cần điều chỉnh thiết kế thủ công.
4. Hỗ trợ bản địa cho sự đa dạng khổng lồ của sơ đồ (UML, C4, Bản đồ tư duy)
PlantUML bao phủ một phạm vi rộng lớn các yêu cầu trực quan hóa kỹ thuật. Ngoài các định dạng UML cốt lõi (Chuỗi, Sử dụng, Hoạt động, Trạng thái, Triển khai), nó hỗ trợ các mô hình kiến trúc C4, ArchiMate, biểu đồ Gantt, bản đồ tư duy, WBS và sơ đồ mạng trong một cú pháp ngôn ngữ duy nhất.
5. Tính di động nhẹ, văn bản mở mà không bị khóa vào nhà cung cấp
Tài liệu dựa trên văn bản đảm bảo khả năng truy cập lâu dài. Các kịch bản PlantUML vẫn dễ đọc bằng con người ngay cả khi không có trình xem, loại bỏ nguy cơ mất tài liệu hệ thống quan trọng do định dạng tệp độc quyền hoặc bị khóa vào nền tảng.
Các điểm ma sát phổ biến của PlantUML (và cách vượt qua chúng)
Mặc dù có hiệu quả, việc áp dụng PlantUML truyền thống mang lại những trở ngại vận hành cụ thể:
Vượt qua các rắc rối cài đặt Java và Graphviz cục bộ
Chạy PlantUML cục bộ thường yêu cầu cài đặt Môi trường Thời gian chạy Java (JRE) cùng với các phụ thuộc Graphviz để hiển thị các hình dạng phức tạp. Thiết lập các phụ thuộc cục bộ này trên toàn bộ nhóm kỹ thuật có thể tạo ra ma sát môi trường không cần thiết.
Gỡ lỗi các lỗi cú pháp phức tạp mà không gây thất vọng
Thiếu một dấu ngoặc, từ khóa cú pháp hoặc dấu ngoặc kép có thể làm hỏng việc hiển thị. Việc giải mã các thông báo lỗi trình biên dịch khó hiểu thường làm phân tâm các nhà phát triển khỏi việc viết các đặc tả kiến trúc thực tế.
Tăng tốc quy trình làm việc PlantUML với VPasCode & AI bản địa
Để loại bỏ các phụ thuộc cài đặt cục bộ, độ trễ gỡ lỗi cú pháp và ma sát màn hình trắng, các nhóm kỹ thuật hiện đại dựa vào các công cụ gốc đám mây có khả năng AI tích hợp.Visual Paradigm VPasCode cung cấp hiệu suất cao, trình soạn thảo PlantUML miễn phítrực tiếp trên trình duyệt của bạn.
Tạo và chỉnh sửa sơ đồ bằng AI ngay lập tức
Như đã nêu trong bản Cập nhật lớn VPasCode: Tạo và chỉnh sửa sơ đồ ngay lập tức với AI, bạn có thể hoàn toàn bỏ qua việc lập trình thủ công bằng cách nhập các lệnh bằng ngôn ngữ tự nhiên—chẳng hạn như “Tạo sơ đồ trường hợp sử dụng bằng PlantUML cho hệ thống ATM”—cho phép bạn tạo và tái cấu trúc sơ đồ ngay bên trong trình soạn thảo chỉ trong vài giây.
Phát hiện tự động tức thì và hiển thị thời gian thực trên trình duyệt

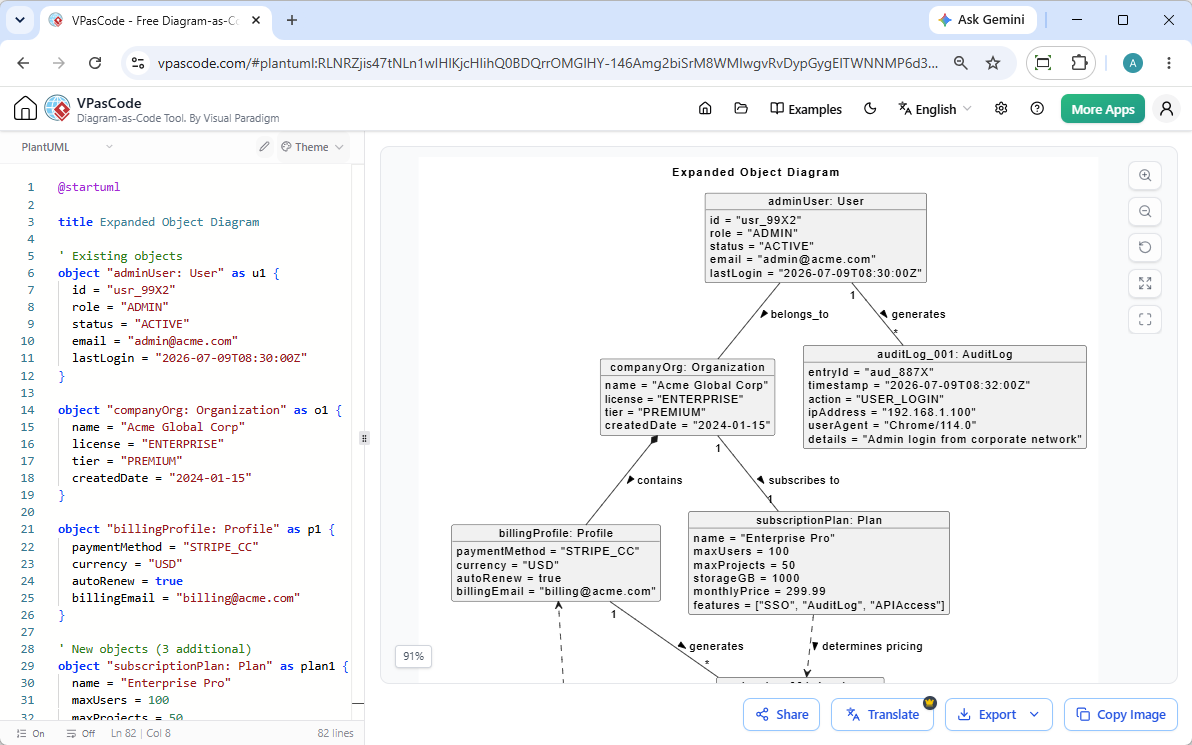

Với VPasCode, bạn không cần cài đặt Java hoặc Graphviz thủ công. Nền tảng tự động phát hiện cú pháp PlantUML khi dán mã vào trình soạn thảo và hiển thị ngay lập tức các sơ đồ SVG hoặc PNG độ phân giải cao theo thời gian thực.
Sửa lỗi bằng AI chỉ với một cú nhấp chuột & So sánh mã song song
Khi xảy ra lỗi cú pháp, tính năng bản địa của VPasCode “Sửa bằng AI” sẽ phân tích mã, xác định chính xác các lỗi cú pháp và tự động sửa chữa mã. Bảng so sánh mã song song minh bạch hiển thị các chỉnh sửa chính xác, giúp nhà phát triển nhanh chóng nắm vững cú pháp trong khi vẫn tập trung vào thiết kế.
Dịch AI đa ngôn ngữ cho các đội ngũ phân tán toàn cầu
Các đơn vị kỹ thuật toàn cầu thường cần tài liệu kiến trúc được địa phương hóa. VPasCode tích hợp dịch AI, cho phép người dùng dịch nhãn sơ đồ và các phần tử văn bản sang nhiều ngôn ngữ chỉ với một cú nhấp chuột mà không làm hỏng cấu trúc mã DSL nền tảng.
(Lưu ý: Các tính năng nâng cao như tạo sơ đồ bằng AI, chỉnh sửa mã và sửa lỗi chỉ có sẵn trong Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).
PlantUML so với Mermaid so với D2: Chọn đúng ngôn ngữ DSL cho dự án của bạn
Việc chọn đúng ngôn ngữ vẽ sơ đồ phụ thuộc vào các yêu cầu kiến trúc cụ thể của dự án của bạn:
- PlantUML: Tốt nhất cho việc tuân thủ sâu UML, kiến trúc doanh nghiệp phức tạp và mô hình C4.
- Mermaid: Tốt nhất cho các sơ đồ luồng cơ bản và tích hợp Markdown nhanh chóng trong các tệp README của GitHub/GitLab.
- D2: Được tối ưu hóa cho các sơ đồ kiến trúc phần mềm có thể lập trình hiện đại với các tùy chọn định dạng trực quan nâng cao.
Lưu ý: Nếu đội của bạn sử dụng nhiều định dạng cú pháp khác nhau trên các kho lưu trữ khác nhau, VPasCode hỗ trợ bản địa PlantUML, Mermaid, D2, Graphviz và Markmap trong cùng một nền tảng trình soạn thảo.
Cách bắt đầu với PlantUML trong vòng dưới 5 phút
- Điều hướng đến một trang web trực tuyến Trình chỉnh sửa PlantUML chẳng hạn như vpascode.com.
- Sử dụng các lệnh bằng ngôn ngữ tự nhiên để tạo kiến trúc của bạn ngay lập tức thông qua AI, hoặc viết và dán đoạn mã văn bản PlantUML ban đầu của bạn vào vùng trình chỉnh sửa trực tiếp.
- Kiểm tra kết quả trực quan thời gian thực trên bảng xem trước.
- Sử dụng các trợ lý AI tích hợp để làm sạch cú pháp hoặc dịch nhãn văn bản nếu cần thiết.
- Xuất sơ đồ của bạn dưới dạng tệp vector SVG, PNG độ phân giải cao hoặc URL web có thể chia sẻ trực tiếp vào tài liệu kỹ thuật của bạn.
