PlantUML es una herramienta de diagramado como código de código abierto que convierte scripts de texto plano en modelos visuales estructurados como diagramas de secuencia, de clases y de componentes.A medida que los sistemas de software crecen en complejidad, los equipos de ingeniería se están alejando de las herramientas de diseño manuales de arrastrar y soltar hacia el diagramado en texto plano. Al utilizar un editor dedicado dediagramado como códigopermite a los desarrolladores tratar los modelos de arquitectura como código fuente, lo que habilita un control de versiones fluido, actualizaciones rápidas y un estilo visual coherente en toda la documentación.
¿Qué es PlantUML y por qué los desarrolladores se están alejando del arrastrar y soltar?
PlantUML es un lenguaje específico de dominio (DSL) que define la arquitectura mediante texto legible por humanos en lugar de formas gráficas.Las aplicaciones tradicionales de diseño visual requieren alineación manual, ajustes de color y reposicionamientos tediosos cada vez que cambia el diseño del sistema. PlantUML cambia el enfoque del estilo manual a la lógica declarativa: tú escribes lo que hace el sistema, y el motor se encarga de cómo se ve.
Los costos ocultos del diagramado basado en interfaz de usuario (mantenimiento y desviación)
Las herramientas de diagramado visual de interfaz de usuario generan una carga operativa significativa para los equipos técnicos:
- Desviación de la documentación:Los archivos PNG o JPEG desactualizados almacenados en páginas de Wiki rara vez coinciden con la base de código real en producción.
- Alto tiempo de mantenimiento:Agregar un solo servicio a un diagrama de secuencia requiere mover manualmente docenas de flechas y líneas de vida.
- Falta de trazabilidad:Los archivos de imagen no se pueden comparar fácilmente en Git, lo que hace imposible auditar decisiones de arquitectura pasadas.
Cómo funciona el diagramado como código: de un script de texto a una arquitectura visual
En un flujo de trabajo de diagramado como código, el diseño del software se escribe directamente en archivos de texto estándar (por ejemplo,.puml). El motor interpreta las relaciones y genera automáticamente el diseño visual. A continuación se muestra un script básico de PlantUML que ilustra cómo una sintaxis mínima renderiza un flujo de arquitectura:
@startuml
User -> WebApp: Solicitar datos
WebApp -> Database: Consultar registro
Database --> WebApp: Devolver resultado
WebApp --> User: Renderizar panel
@endumlLas 5 principales razones para usar PlantUML en documentación técnica
| Beneficio | Arrastrar y soltar tradicional | PlantUML (Diagramado como código) |
|---|---|---|
| Control de versiones | Imágenes binarias; sin diferencias significativas en Git | Texto plano; commits de Git nativos y pull requests |
| Mantenimiento del diseño | Alineación manual de píxeles por actualización | Renderizado automático y posicionamiento de nodos |
| Consistencia | Fuentes, colores y estilos de línea inconsistentes | Estándares globales de renderizado uniformes |
| Portabilidad | Formatos de archivo propietarios (bloqueo del proveedor) | Scripts de texto abierto ejecutables en cualquier lugar |
1. Control de versiones e integración con Git para documentación de arquitectura
Dado que los archivos PlantUML se almacenan como texto plano, se integran de forma nativa en los flujos de trabajo modernos de desarrollo. Los equipos pueden almacenar diagramas junto con el código fuente de la aplicación, revisar los cambios arquitectónicos durante los pull requests estándar de Git y rastrear revisiones históricas exactas a lo largo del tiempo.
2. Mantenimiento sin esfuerzo y re-diseños automatizados
PlantUML calcula automáticamente las coordenadas de los elementos y enruta las conexiones. Cuando una arquitectura de microservicios se expande, los desarrolladores simplemente insertan una nueva línea de script de texto; el motor de diseño recalcula el espacio en blanco y posiciona los elementos al instante.
3. Estilo visual estandarizado y consistente entre equipos
Las herramientas manuales a menudo conducen a estilos visuales fragmentados en equipos de ingeniería distribuidos. PlantUML aplica reglas de renderizado uniformes en todas las salidas, asegurando que los diagramas de secuencia, clase y componente mantengan estándares profesionales sin ajustes de diseño manuales.
4. Soporte nativo para una gran diversidad de diagramas (UML, C4, mapas mentales)
PlantUML abarca una amplia gama de requisitos de visualización técnica. Más allá de los formatos UML básicos (Secuencia, Caso de uso, Actividad, Estado, Despliegue), soporta modelos de arquitectura C4, ArchiMate, diagramas de Gantt, mapas mentales, WBS y diagramas de red dentro de una única sintaxis de lenguaje.
5. Portabilidad ligera y de texto abierto sin bloqueo del proveedor
La documentación basada en texto garantiza la accesibilidad a largo plazo. Los scripts de PlantUML permanecen legibles por humanos incluso sin un visor, eliminando el riesgo de perder documentación crítica del sistema debido a formatos de archivo propietarios o bloqueo de plataforma.
Puntos de fricción comunes de PlantUML (y cómo superarlos)
A pesar de su eficiencia, la adopción tradicional de PlantUML introduce obstáculos operativos específicos:
Evitar los dolores de cabeza de la instalación local de Java y Graphviz
Ejecutar PlantUML localmente generalmente requiere instalar el Entorno de Tiempo de Ejecución de Java (JRE) junto con las dependencias de Graphviz para renderizar formas complejas. Configurar estas dependencias locales en equipos de ingeniería completos puede crear fricción innecesaria en el entorno.
Depurar errores de sintaxis complejos sin frustración
Faltar un solo corchete, palabra clave de sintaxis o comilla puede romper el renderizado. Descifrar mensajes de error de compilación oscuros a menudo distrae a los desarrolladores de escribir las especificaciones reales de arquitectura.
Acelerar los flujos de trabajo de PlantUML con VPasCode e IA nativa
Para eliminar las dependencias de configuración local, los retrasos en la resolución de problemas de sintaxis y la fricción de pantalla en blanco, los equipos técnicos modernos confían en herramientas nativas de la nube con capacidades de IA integradas.Visual Paradigm VPasCodeproporciona un alto rendimiento,editor PlantUML gratuito directamente en tu navegador.
Generación y modificación instantánea de diagramas con IA
Como se destaca en nuestro Gran actualización de VPasCode: Genera y modifica diagramas instantáneamente con IA, puedes omitir por completo la codificación manual ingresando indicaciones en lenguaje natural, como “Generar un diagrama de casos de uso en PlantUML para un sistema de cajero automático”—lo que te permite crear y refactorizar diagramos nativamente dentro del editor en segundos.
Detección automática instantánea y renderizado en tiempo real en el navegador

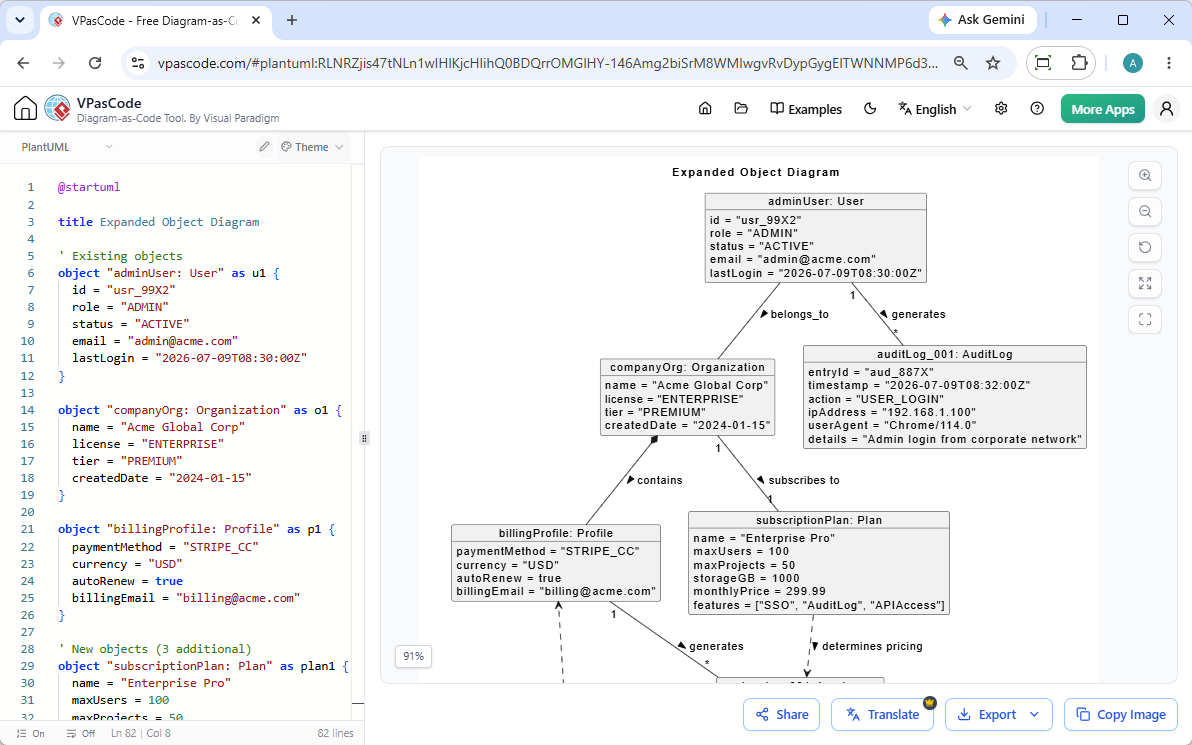

Con VPasCode, no es necesario instalar Java o Graphviz manualmente. La plataforma detecta automáticamente la sintaxis de PlantUML al pegar el script en el editor y renderiza diagramas SVG o PNG de alta definición instantáneamente en tiempo real.
Corrección de errores con IA en un solo clic y comparaciones de código lado a lado
Cuando ocurren errores de sintaxis, la función nativa de VPasCode “Corregir con IA” analiza el script, identifica errores de sintaxis y repara el script automáticamente. Una comparación de código lado a lado transparente muestra las correcciones exactas para que los desarrolladores aprendan la sintaxis rápidamente mientras mantienen el enfoque en el diseño.
Traducción con IA multilingüe para equipos distribuidos globalmente
Las unidades de ingeniería globales a menudo necesitan documentación de arquitectura localizada. VPasCode incluye traducción con IA integrada, permitiendo a los usuarios traducir etiquetas de diagramas y elementos de texto en varios idiomas con un solo clic sin romper la estructura de código DSL subyacente.
(Nota: Las funciones avanzadas de generación de diagramas con IA, modificación de código y corrección de errores están disponibles en Visual Paradigm Online Edición Deluxe / Visual Paradigm Desktop Edición Profesional+).
PlantUML vs. Mermaid vs. D2: Elegir el DSL adecuado para tu proyecto
Elegir el lenguaje de diagramación adecuado depende de los requisitos arquitectónicos específicos de tu proyecto:
- PlantUML: Ideal para cumplimiento profundo de UML, arquitecturas empresariales complejas y modelos C4.
- Mermaid: Ideal para diagramas de flujo básicos e integración rápida de Markdown en archivos README de GitHub/GitLab.
- D2: Optimizado para diagramas de arquitectura de software modernos y scriptables con opciones avanzadas de estilo visual.
Nota: Si tu equipo utiliza múltiples formatos de sintaxis en diferentes repositorios, VPasCode admite nativamente PlantUML, Mermaid, D2, Graphviz y Markmap dentro de una sola plataforma de editor.
Cómo empezar con PlantUML en menos de 5 minutos
- Navega a un editor de PlantUML como vpascode.com.
- Utiliza indicaciones en lenguaje natural para generar tu arquitectura instantáneamente mediante IA, o escribe y pega tu guion de texto inicial de PlantUML en el panel del editor en vivo.
- Verifica la salida visual en tiempo real en el lienzo de vista previa.
- Utiliza asistentes de IA integrados para limpiar la sintaxis o traducir etiquetas de texto si es necesario.
- Exporta tu diagrama como un archivo vectorial SVG, una imagen PNG de alta resolución o una URL web compartible directamente en tu documentación técnica.
