PlantUML adalah alat diagram-sebagai-kode sumber terbuka yang mengubah skrip teks biasa menjadi model visual terstruktur seperti diagram urutan, kelas, dan komponen.Seiring sistem perangkat lunak menjadi semakin kompleks, tim teknik beralih dari alat desain seret-dan-lepas manual ke diagramming teks biasa. Menggunakan editor khusus editor diagram-sebagai-kodememungkinkan pengembang memperlakukan model arsitektur seperti kode sumber—memungkinkan kontrol versi yang mulus, pembaruan cepat, dan gaya visual yang konsisten di seluruh dokumentasi.
Apa itu PlantUML dan Mengapa Pengembang Beralih dari Seret-dan-Lepas?
PlantUML adalah Bahasa Spesifik Domain (DSL) yang mendefinisikan arsitektur melalui teks yang dapat dibaca manusia, bukan bentuk grafis.Aplikasi desain visual tradisional memerlukan penyelarasan manual, penyesuaian warna, dan penataan ulang yang melelahkan setiap kali desain sistem berubah. PlantUML menggeser fokus dari styling manual ke logika deklaratif: Anda menulis apa yang dilakukan sistem, dan mesin yang menangani tampilannya.
Biaya Tersembunyi dari Diagram Berbasis UI (Pemeliharaan & Penyimpangan)
Alat diagram UI visual menciptakan beban operasional yang signifikan bagi tim teknis:
- Penyimpangan Dokumentasi:File PNG atau JPEG yang usang yang disimpan di halaman Wiki jarang sesuai dengan basis kode produksi yang sebenarnya.
- Waktu Pemeliharaan Tinggi:Menambahkan satu layanan ke diagram urutan memerlukan pemindahan manual puluhan panah dan garis kehidupan.
- Kurangnya Jejak Audit:File gambar tidak dapat dengan mudah dibandingkan (diff) di Git, sehingga mustahil untuk mengaudit keputusan arsitektur masa lalu.
Bagaimana Diagram-sebagai-Kode Bekerja: Dari Skrip Teks ke Arsitektur Visual
Dalam alur kerja diagram-sebagai-kode, desain perangkat lunak ditulis langsung dalam file teks standar (misalnya, .puml). Mesin menafsirkan hubungan dan secara otomatis menghasilkan tata letak visual. Di bawah ini adalah skrip PlantUML dasar yang menggambarkan bagaimana sintaks minimal merender alur arsitektur:
@startuml
User -> WebApp: Meminta Data
WebApp -> Database: Query Rekam
Database --> WebApp: Mengembalikan Hasil
WebApp --> User: Merender Dashboard
@enduml5 Alasan Utama Menggunakan PlantUML untuk Dokumentasi Teknis
| Manfaat | Seret-dan-Lepas Tradisional | PlantUML (Diagram-sebagai-Kode) |
|---|---|---|
| Kontrol Versi | Gambar biner; tidak ada perbedaan Git yang bermakna | Teks biasa; komit Git & permintaan tarik (pull request) asli |
| Pemeliharaan Tata Letak | Penyelarasan piksel secara manual untuk setiap pembaruan | Perenderan dan penempatan node secara otomatis |
| Konsistensi | Font, warna, dan gaya garis yang tidak konsisten | Standar perenderan global yang seragam |
| Portabilitas | Format file milik eksklusif (terkunci pada vendor) | Skrip teks terbuka yang dapat dijalankan di mana saja |
1. Kontrol Versi & Integrasi Git untuk Dokumen Arsitektur
Karena file PlantUML disimpan sebagai teks biasa, mereka secara alami sesuai dengan alur kerja pengembang modern. Tim dapat menyimpan diagram bersama kode sumber aplikasi, meninjau perubahan arsitektur selama permintaan tarik (pull request) Git standar, dan melacak revisi historis yang tepat dari waktu ke waktu.
2. Pemeliharaan Tanpa Usaha dan Penataan Ulang Otomatis
PlantUML secara otomatis menghitung koordinat elemen dan merutekan koneksi. Ketika arsitektur mikro layanan meluas, pengembang cukup menyisipkan satu baris skrip teks baru; mesin tata letak menghitung ulang ruang kosong dan memosisikan elemen secara instan.
3. Gaya Visual yang Terstandarisasi dan Konsisten di Seluruh Tim
Alat manual sering kali menyebabkan gaya visual yang terfragmentasi di seluruh tim teknik yang terdistribusi. PlantUML menerapkan aturan perenderan yang seragam di semua output, memastikan bahwa diagram urutan, kelas, dan komponen mempertahankan standar profesional tanpa penyesuaian desain manual.
4. Dukungan Asli untuk Keragaman Diagram yang Luas (UML, C4, Peta Pikiran)
PlantUML mencakup berbagai persyaratan visualisasi teknis yang luas. Selain format UML inti (Urutan, Kasus Penggunaan, Aktivitas, State, Penempatan), ia mendukung model arsitektur C4, ArchiMate, diagram Gantt, Peta Pikiran, WBS, dan diagram jaringan dalam satu sintaks bahasa.
5. Portabilitas Ringan dan Teks Terbuka Tanpa Keterikatan pada Vendor
Dokumentasi berbasis teks menjamin aksesibilitas jangka panjang. Skrip PlantUML tetap dapat dibaca oleh manusia bahkan tanpa alat pembaca, menghilangkan risiko kehilangan dokumentasi sistem kritis karena format file milik eksklusif atau terkunci pada platform.
Titik Gesekan Umum PlantUML (Dan Cara Mengatasinya)
Meskipun efisien, adopsi PlantUML tradisional menghadirkan hambatan operasional tertentu:
Mengatasi Kesulitan Instalasi Java & Graphviz Lokal
Menjalankan PlantUML secara lokal biasanya memerlukan instalasi Lingkungan Runtime Java (JRE) bersama dependensi Graphviz untuk merender bentuk kompleks. Menyiapkan dependensi lokal ini di seluruh tim teknik dapat menciptakan gesekan lingkungan yang tidak perlu.
Menyelesaikan Kesalahan Sintaks Kompleks Tanpa Frustrasi
Melewatkan satu kurung kurawal, kata kunci sintaks, atau tanda kutip dapat merusak perenderan. Mengartikan pesan kesalahan kompiler yang samar sering kali mengalihkan perhatian pengembang dari penulisan spesifikasi arsitektur yang sebenarnya.
Mempercepat Alur Kerja PlantUML dengan VPasCode & AI Asli

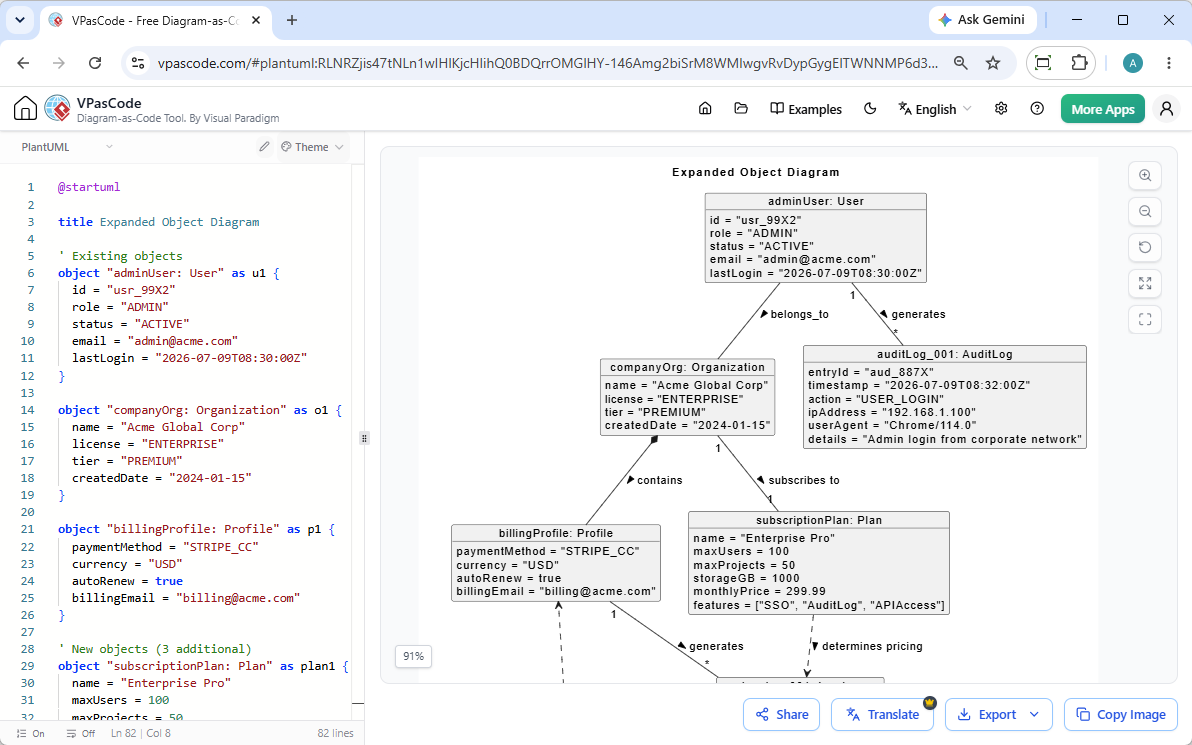

Untuk menghilangkan dependensi pengaturan lokal, penundaan penyelesaian masalah sintaks, dan gesekan layar kosong, tim teknis modern mengandalkan alat berbasis cloud dengan kemampuan AI bawaan.Visual Paradigm VPasCode menyediakan kinerja tinggi, editor PlantUML gratislangsung di browser Anda.
Pembuatan & Modifikasi Diagram AI Instan
Seperti yang disorot dalam Pembaruan Besar VPasCode: Buat dan Modifikasi Diagram Secara Instan dengan AI, Anda dapat menghindari pemrograman manual sepenuhnya dengan memasukkan perintah dalam bahasa alami—seperti “Buat diagram kasus penggunaan dalam PlantUML untuk sistem ATM”—memungkinkan Anda membuat dan melakukan refactoring diagram secara native di dalam editor dalam hitungan detik.
Deteksi Otomatis Instan dan Rendering Browser Real-Time
Dengan VPasCode, tidak perlu menginstal Java atau Graphviz secara manual. Platform ini secara otomatis mendeteksi sintaks PlantUML saat skrip ditempelkan ke editor dan merender diagram SVG atau HD berkualitas tinggi secara instan secara real-time.
Perbaikan Kesalahan AI dengan Satu Klik & Perbandingan Kode Bersebelahan
Saat terjadi kesalahan sintaks, fitur native VPasCode “Perbaiki oleh AI” kemampuan menganalisis skrip, mengidentifikasi kelalaian sintaks, dan memperbaiki skrip secara otomatis. Perbandingan kode bersebelahan yang transparan menampilkan koreksi tepat sehingga pengembang dapat mempelajari sintaks dengan cepat sambil tetap fokus pada desain.
Terjemahan AI Multi-Bahasa untuk Tim Terdistribusi Global
Unit teknik global sering kali memerlukan dokumentasi arsitektur yang dilokalisasi. VPasCode menyertakan terjemahan AI tersemat, memungkinkan pengguna menerjemahkan label diagram dan elemen teks ke berbagai bahasa dengan satu kali klik tanpa merusak struktur kode DSL yang mendasarinya.
(Catatan: Fitur lanjutan seperti pembuatan diagram AI, modifikasi kode, dan perbaikan kesalahan tersedia di Visual Paradigm Online Edisi Deluxe / Visual Paradigm Desktop Edisi Profesional+).
PlantUML vs. Mermaid vs. D2: Memilih DSL yang Tepat untuk Proyek Anda
Memilih bahasa diagram yang tepat bergantung pada persyaratan arsitektur spesifik proyek Anda:
- PlantUML: Terbaik untuk kepatuhan UML mendalam, arsitektur perusahaan yang kompleks, dan model C4.
- Mermaid: Terbaik untuk flowchart dasar dan integrasi Markdown cepat dalam file README GitHub/GitLab.
- D2: Dioptimalkan untuk diagram arsitektur perangkat lunak yang dapat diprogram secara modern dengan opsi gaya visual tingkat lanjut.
Catatan: Jika tim Anda menggunakan beberapa format sintaks di berbagai repositori, VPasCode mendukung PlantUML, Mermaid, D2, Graphviz, dan Markmap secara native dalam satu platform editor.
Cara Memulai dengan PlantUML dalam Kurang dari 5 Menit
- Buka tautan ke Editor PlantUML seperti vpascode.com.
- Gunakan perintah dalam bahasa alami untuk menghasilkan arsitektur Anda secara instan melalui AI, atau tulis dan tempel skrip teks PlantUML awal Anda ke dalam panel editor langsung.
- Verifikasi output visual secara langsung pada kanvas pratinjau.
- Gunakan bantuan AI bawaan untuk membersihkan sintaks atau menerjemahkan label teks jika diperlukan.
- Ekspor diagram Anda sebagai file vektor SVG, PNG resolusi tinggi, atau URL web yang dapat dibagikan langsung ke dalam dokumentasi teknis Anda.
