Respuesta directa: Sí, necesitas Java para ejecutar PlantUML localmente porque su motor independiente está escrito en Java y compilado como un .jar archivo. Sin embargo, tú no necesitas Java si renderizas diagramas utilizando un editor en línea de diagramas como código como Visual Paradigm VPasCode, que se encarga del renderizado en la nube o en el navegador sin instalación local.
1. La respuesta breve: Cuándo se requiere Java (y cuándo no)
Si Java es obligatorio depende enteramente de dónde y cómo se procesan tus scripts de diagramas:
- CLI local / Extensiones de IDE (Java requerido): Si ejecutas el archivo JAR de PlantUML directamente desde tu terminal o usas plugins locales de IDE (como VS Code o JetBrains) que llaman a un proceso de Java local, Java (JRE/JDK) debe estar instalado.
- Editores basados en Web y en la nube (Sin Java requerido): Si usas un editor gratuito de PlantUML, el renderizado de los diagramas ocurre en servidores remotos o motores WebAssembly. Solo necesitas un navegador moderno.
1.1 Por qué PlantUML tradicionalmente depende de Java y Graphviz
PlantUML depende de la Máquina Virtual de Java (JVM) para ejecutar su lógica de análisis central. Además, para diseños complejos como diagramas de Secuencia, Clase o Actividad, PlantUML delega el posicionamiento real de los nodos a Graphviz (un software de visualización de gráficos de código abierto que proporciona el dot ejecutable).
1.2 Los puntos de dolor de la configuración local: dependencias, rutas de entorno y sobrecarga
Ejecutar PlantUML en tu máquina local a menudo introduce fricciones de configuración inesperadas:
- Configuración de JAVA_HOME: Versiones de JRE incompatibles o variables de ruta de entorno faltantes provocan errores de ejecución.
- Falta de dependencias de Graphviz: Los usuarios frecuentemente instalan Java, ejecutan PlantUML y se encuentran con el temido “
Graphviz no encontrado"mensaje de error. - Carga de recursos: Iniciar una JVM local para ajustes simples de diagramas consume memoria y ciclos de CPU innecesarios.
2. Opción A: Ejecutar PlantUML localmente (El método tradicional de Java)
Si las restricciones de su proyecto requieren renderizado sin conexión, debe configurar correctamente el entorno local.
2.1 Requisitos mínimos: Entorno de tiempo de ejecución de Java (JRE) vs. JDK
No necesita el kit completo de desarrollo de Java (JDK) a menos que esté compilando software de Java. Una versión estándar de Entorno de tiempo de ejecución de Java (JRE) versión 8 o superior es suficiente para ejecutar el plantuml.jar biblioteca.
2.2 Instalación de Graphviz para diseños visuales complejos
Para evitar errores de renderizado de diseño, instale Graphviz junto con Java:
- macOS (Homebrew):
brew install graphviz - Ubuntu/Debian:
sudo apt install graphviz - Windows (Chocolatey):
choco install graphviz
3. Opción B: Cómo usar PlantUML sin instalar Java ni Graphviz
Para los desarrolladores que desean omitir por completo la gestión de dependencias, las alternativas nativas de la nube ofrecen productividad inmediata.
3.1 Renderizado web instantáneo a través de VPasCode

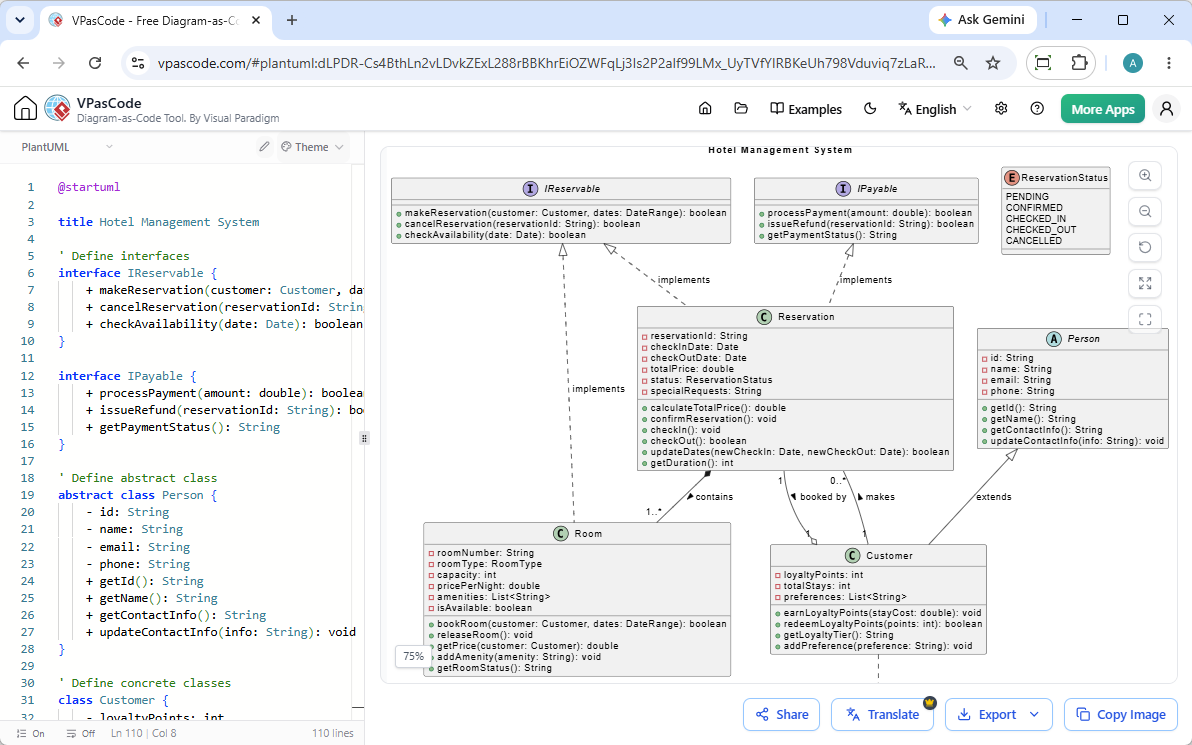

Visual Paradigm VPasCode es un editor en línea unificado y gratuito de PlantUML editor que le permite escribir, previsualizar y exportar diagramas al instante sin instalar Java, Graphviz o extensiones de IDE.
3.2 Ventajas clave del diagrama como código basado en el navegador
El uso de una plataforma web dedicada agiliza su flujo de trabajo mediante comodidades integradas:
- Detección automática de formato: Pegue el script en bruto en el editor: VPasCode detecta automáticamente si es PlantUML, Mermaid, D2 o Graphviz sin necesidad de cambiar manualmente el idioma.
- Vista previa en tiempo real: Los elementos visuales se renderizan dinámicamente en tiempo real mientras escribe su código.
- Sin fricción del sistema: Ahorre espacio de almacenamiento y evite por completo la configuración del entorno del sistema.
- Exportación flexible de imágenes: Exporte instantáneamente vectores limpios
.svgimágenes o de alta resolución.pngarchivos.
4. Desbloqueo de flujos de trabajo PlantUML de próxima generación con VPasCode AI
Más allá del renderizado básico, las plataformas web modernas eliminan las frustraciones comunes de sintaxis mediante automatización inteligente.
4.1 Corrección de errores de sintaxis de PlantUML con un solo clic mediante IA
Escribir la sintaxis de PlantUML manualmente puede provocar corchetes faltantes, errores tipográficos o palabras clave inválidas. En VPasCode, al hacer clic en “Corregir con IA” se diagnostican automáticamente los fallos de sintaxis, se corrige su código y se muestra una comparación de código transparente lado a lado para que pueda aprender la sintaxis correcta más rápido.
4.2 Traducción de diagramas multilingües y exportación de documentación
Los equipos globales a menudo necesitan diagramas arquitectónicos localizados. VPasCode ofrece traducción nativa con IA para traducir las etiquetas de los diagramas en varios idiomas directamente dentro del editor. Además, los diagramas completados se pueden enviar directamente a Visual Paradigm OpenDocs para la documentación técnica centralizada.
5. Comparación: Configuración local de Java frente a renderizado en la nube de VPasCode
| Característica / Consideración | Configuración local (Java + Graphviz) | VPasCode (Motor web) |
|---|---|---|
| Requisito de Java | Sí (JRE 8+) | No |
| Tiempo de configuración | 10–30 minutos | 0 segundos (instantáneo) |
| Dependencia de Graphviz | Requiere instalación manual | Preconfigurado / Integrado |
| Asistencia para errores de sintaxis | Depuración manual | Corrección de errores con IA y comparación de código con un solo clic |
| Compartir y exportar | Gestión manual de archivos | Compartir URL instantáneo, exportación a SVG y PNG |
| Precios | Gratis / Código abierto | Acceso gratuito a las funciones principales |
6. Preguntas frecuentes (FAQ)
¿Puedo usar PlantUML en VS Code sin Java?
La mayoría de las extensiones de VS Code para PlantUML dependen de un entorno de ejecución de Java local o de un servidor remoto de PlantUML. Si no tienes Java instalado localmente, debes configurar la extensión para que apunte a un servidor web externo o utilizar un editor de navegador en línea como VPasCode.
¿Requiere Mermaid DSL Java como lo hace PlantUML?
No. Mermaid.js está escrito en JavaScript y se ejecuta de forma nativa en navegadores web y entornos Node.js sin necesidad de una Máquina Virtual de Java. Si prefieres no gestionar Java localmente, tanto Mermaid como PlantUML están totalmente soportados en la plataforma VPasCode.
¿Es VPasCode gratuito para desarrolladores individuales?
Sí. Las funciones principales de VPasCode, incluida la edición de código, la renderización de vista previa en tiempo real, la detección automática de idiomas y las exportaciones de vectores/imágenes, son completamente gratuitas para usar en línea.
