Réponse directe : Oui, vous avez besoin de Java pour exécuter PlantUML localement car son moteur autonome est écrit en Java et compilé en tant que .jar fichier. Cependant, vous n’avez pas besoin de Java si vous générez des diagrammes en utilisant un éditeur de diagrammes en tant que code en ligne tel que Visual Paradigm VPasCode, qui gère le rendu dans le cloud ou le navigateur sans installation locale.
1. La réponse courte : Quand Java est (et n’est pas) requis
Que Java soit obligatoire dépend entièrement de l’endroit et de la manière dont vos scripts de diagrammes sont traités :
- CLI local / Extensions d’IDE (Java requis) : Si vous exécutez le fichier JAR de PlantUML directement depuis votre terminal ou utilisez des plugins d’IDE locaux (comme VS Code ou JetBrains) qui appellent un processus Java local, Java (JRE/JDK) doit être installé.
- Éditeurs basés sur le Web et le Cloud (Aucun Java requis) : Si vous utilisez un éditeur PlantUML gratuit basé sur le navigateur, le rendu des diagrammes se produit sur des serveurs distants ou des moteurs WebAssembly. Vous avez seulement besoin d’un navigateur moderne.
1.1 Pourquoi PlantUML dépend traditionnellement de Java et de Graphviz
PlantUML s’appuie sur la Machine Virtuelle Java (JVM) pour exécuter sa logique de parsing principale. De plus, pour des mises en page complexes comme les diagrammes de séquence, de classe ou d’activité, PlantUML délègue le positionnement réel des nœuds à Graphviz (un logiciel de visualisation de graphes open-source qui fournit l’exécutable dot).
1.2 Les points de friction de la configuration locale : Dépendances, chemins d’environnement et surcharge
L’exécution de PlantUML sur votre machine locale introduit souvent une friction de configuration inattendue :
- Configuration de JAVA_HOME :Des versions de JRE incohérentes ou des variables de chemin d’environnement manquantes entraînent des erreurs d’exécution.
- Dépendances Graphviz manquantes : Les utilisateurs installent fréquemment Java, exécutent PlantUML, et tombent sur le redouté “
Graphviz introuvable"message d’erreur. - Surcharge des ressources : Démarrer une JVM locale pour de simples modifications de diagramme consomme de la mémoire et des cycles CPU inutiles.
2. Option A : Exécuter PlantUML localement (la méthode Java traditionnelle)
Si les contraintes de votre projet nécessitent un rendu hors ligne, vous devez configurer correctement l’environnement local.
2.1 Exigences minimales : Java Runtime Environment (JRE) vs. JDK
Vous n’avez pas besoin du kit de développement Java (JDK) complet sauf si vous compilez des logiciels Java. Une version standard de Java Runtime Environment (JRE) version 8 ou supérieure est suffisante pour exécuter le plantuml.jar bibliothèque.
2.2 Installation de Graphviz pour des mises en page visuelles complexes
Pour éviter les erreurs de rendu de mise en page, installez Graphviz en plus de Java :
- macOS (Homebrew) :
brew install graphviz - Ubuntu/Debian :
sudo apt install graphviz - Windows (Chocolatey) :
choco install graphviz
3. Option B : Comment utiliser PlantUML sans installer Java ni Graphviz
Pour les développeurs qui souhaitent éviter complètement la gestion des dépendances, les alternatives natives au cloud offrent une productivité immédiate.
3.1 Rendu instantané basé sur le Web via VPasCode

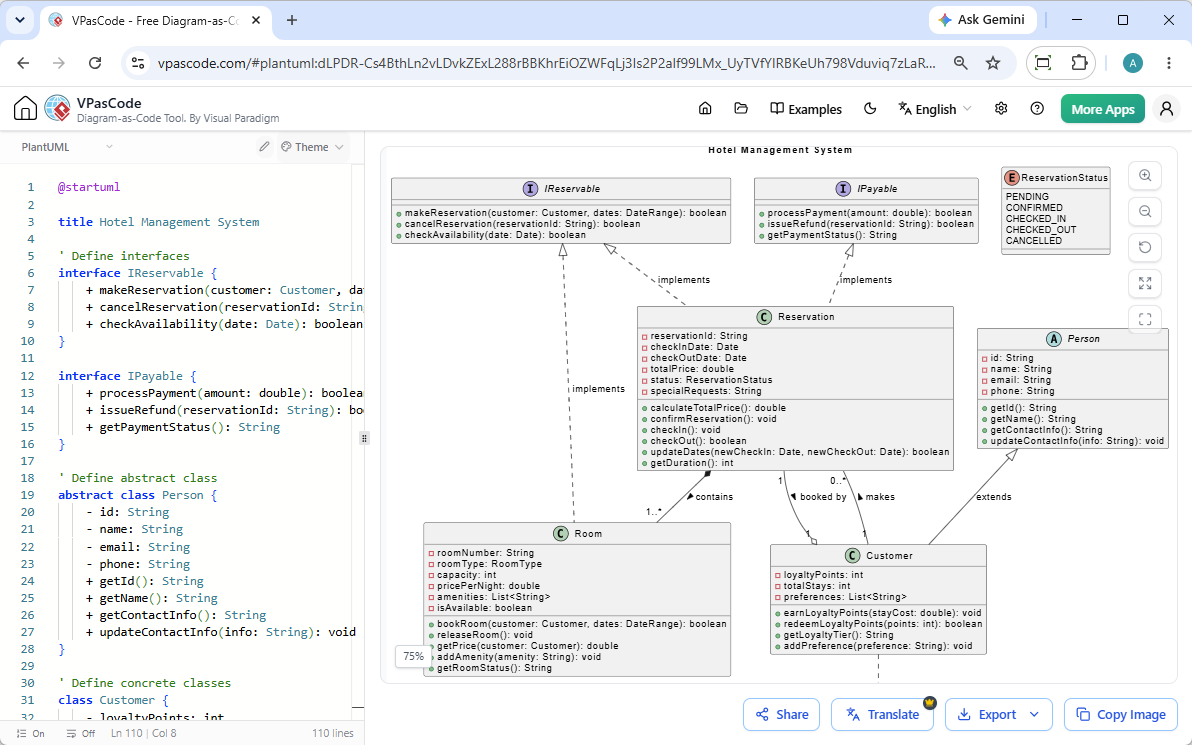

Visual Paradigm VPasCode est un éditeur en ligne unifié et gratuit de PlantUML qui vous permet d’écrire, d’apercevoir et d’exporter des diagrammes instantanément sans installer Java, Graphviz ou des extensions d’IDE.
3.2 Avantages clés du Diagramme-as-Code basé sur le navigateur
L’utilisation d’une plateforme web dédiée rationalise votre flux de travail grâce à des commodités intégrées :
- Détection automatique du format :Collez le script brut dans l’éditeur : VPasCode détecte automatiquement s’il s’agit de PlantUML, Mermaid, D2 ou Graphviz, sans nécessiter de basculement manuel de la langue.
- Aperçu en temps réel :Les visuels sont rendus dynamiquement en temps réel pendant que vous tapez votre code.
- Zéro friction système :Économisez de l’espace de stockage et évitez entièrement la configuration de l’environnement système.
- Exports d’images flexibles :Exportez instantanément des vecteurs propres
.svgou des fichiers haute résolution.pngfichiers.
4. Débloquer les flux de travail PlantUML de nouvelle génération avec l’IA VPasCode
En allant au-delà du rendu de base, les plateformes web modernes éliminent les frustrations syntaxiques courantes grâce à une automatisation intelligente.
4.1 Correction automatique des erreurs de syntaxe PlantUML en un clic grâce à l’IA
Taper la syntaxe PlantUML manuellement peut entraîner des crochets manquants, des fautes de frappe ou des mots-clés invalides. Dans VPasCode, en cliquant sur « Corriger par l’IA », les erreurs de syntaxe sont diagnostiquées automatiquement, votre code est corrigé, et une comparaison de code transparente côte à côte est affichée pour vous permettre d’apprendre plus rapidement la syntaxe correcte.
4.2 Traduction de diagrammes multilingues et export de documentation
Les équipes mondiales ont souvent besoin de diagrammes d’architecture localisés. VPasCode propose une traduction IA native pour traduire les libellés des diagrammes dans plusieurs langues directement dans l’éditeur. De plus, les diagrammes terminés peuvent être directement intégrés dans Visual Paradigm OpenDocs pour une documentation technique centralisée.
5. Comparaison : Configuration Java locale vs. Rendu cloud VPasCode
| Fonctionnalité / Considération | Configuration locale (Java + Graphviz) | VPasCode (Moteur Web) |
|---|---|---|
| Exigence Java | Oui (JRE 8+) | Non |
| Temps de configuration | 10–30 minutes | 0 seconde (instantané) |
| Dépendance Graphviz | Installation manuelle requise | Préconfiguré / Intégré |
| Assistance aux erreurs de syntaxe | Débogage manuel | Correction d’erreur par IA en un clic et comparaison de code |
| Partage et export | Gestion manuelle des fichiers | Partage d’URL instantané, export SVG et PNG |
| Tarification | Gratuit / Open Source | Accès gratuit aux fonctionnalités de base |
6. Questions fréquemment posées (FAQ)
Puis-je utiliser PlantUML dans VS Code sans Java ?
La plupart des extensions VS Code pour PlantUML reposent sur un environnement d’exécution Java local ou un serveur PlantUML distant. Si vous n’avez pas Java installé localement, vous devez configurer l’extension pour qu’elle pointe vers un serveur web externe ou utiliser un éditeur en ligne dans le navigateur comme VPasCode.
Le DSL Mermaid nécessite-t-il Java comme PlantUML ?
Non. Mermaid.js est écrit en JavaScript et s’exécute nativement dans les navigateurs web et les environnements Node.js sans nécessiter de machine virtuelle Java. Si vous préférez ne pas gérer Java localement, Mermaid et PlantUML sont tous deux entièrement pris en charge sur la plateforme VPasCode.
VPasCode est-il gratuit pour les développeurs individuels ?
Oui. Les fonctionnalités de base de VPasCode, y compris l’édition de code, le rendu de prévisualisation en temps réel, la détection automatique de langage et les exports vectoriels/images, sont entièrement gratuites à utiliser en ligne.
