Quels types de diagrammes pouvez-vous créer avec PlantUML ? (Guide complet)

Hero banner showcasing various PlantUML diagram types including UML, C4 architecture, ERD, and Gantt charts with live editor features.

Dans l’ingénierie logicielle moderne et l’architecture des systèmes, les outils de diagrammation traditionnels par glisser-déposer échouent souvent. Ils peuvent être lents à mettre à jour, difficiles à maintenir dans les systèmes de contrôle de version comme Git, et sujets à un style incohérent. C’est là que Diagramme en tant que code (DaC)intervient, et PlantUMLse dresse comme l’un des langages de diagrammation basés sur le texte les plus polyvalents et les plus largement adoptés dans l’écosystème des développeurs.
En définissant des visuels à l’aide de texte brut, les développeurs peuvent conserver la documentation architecturale directement à côté de leur code source. Mais quels types de diagrammes pouvez-vous réellement créer avec ? Que vous ayez besoin de cartes structurelles standard de Unified Modeling Language (UML), de vues d’architecture d’entreprise de haut niveau ou de chronologies de gestion de projet, PlantUML couvre pratiquement tous les besoins de communication technique. Dans ce guide, nous explorerons l’ensemble complet des types de diagrammes pris en charge par PlantUML et démontrerons comment l’utilisation d’un éditeur PlantUMLtel que VPasCodeaméliore votre expérience de rendu et d’édition.

2. Diagrammes standard de Unified Modeling Language (UML)

À sa base, PlantUML a été conçu pour simplifier la création de diagrammes UML officiels. Il se divise en deux catégories principales : les diagrammes structurels et les diagrammes comportementaux.

Diagrammes structurels

Diagrammes de classes et d’objets

Modélisez les structures orientées objet, les hiérarchies de classes, les interfaces, les attributs et les relations (héritage, agrégation, composition) directement à partir des définitions de code.

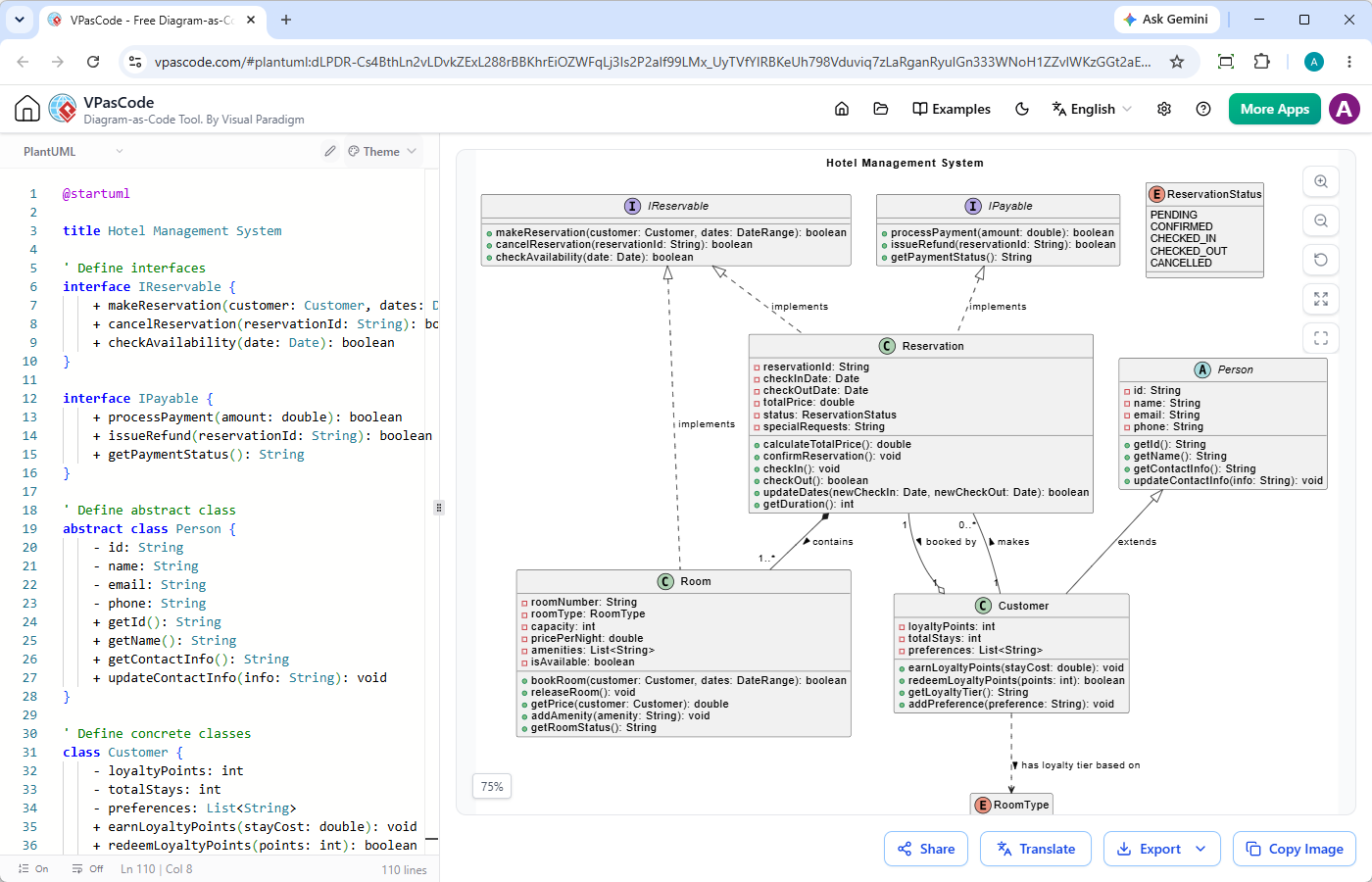

Main UI showing the creating of a Class Diagram using a text to diagram editor - VPasCode

@startuml

title Système de gestion hôtelière

' Définir les interfaces
interface IReservable {
    + faireReservation(client: Client, dates: PlageDates): boolean
    + annulerReservation(idReservation: String): boolean
    + verifierDisponibilite(date: Date): boolean
}

interface IPayable {
    + traiterPaiement(montant: double): boolean
    + emettreRemboursement(idReservation: String): boolean
    + obtenirStatutPaiement(): String
}

' Définir la classe abstraite
abstract class Personne {
    - id: String
    - nom: String
    - email: String
    - telephone: String
    + getId(): String
    + getNom(): String
    + getInfosContact(): String
    + mettreAJourInfosContact(info: String): void
}

' Définir les classes concrètes
class Client {
    - pointsFidelite: int
    - sejoursTotaux: int
    - preferences: List
    + gagnerPointsFidelite(coûtSejour: double): void
    + utiliserPointsFidelite(points: int): boolean
    + obtenirNiveauFidelite(): String
    + ajouterPreference(preference: String): void
}

class Chambre {
    - numeroChambre: String
    - typeChambre: TypeChambre
    - capacite: int
    - prixParNuit: double
    - equipements: List
    - disponible: boolean
    + reserverChambre(client: Client, dates: PlageDates): boolean
    + libererChambre(): void
    + getPrix(client: Client): double
    + ajouterEquipement(equipement: String): void
    + obtenirStatutChambre(): String
}

class Reservation {
    - idReservation: String
    - dateArrivee: Date
    - dateDepart: Date
    - prixTotal: double
    - statut: StatutReservation
    - demandesSpeciales: String
    + calculerPrixTotal(): double
    + confirmerReservation(): void
    + checkIn(): void
    + checkOut(): boolean
    + mettreAJourDates(nouvelleArrivee: Date, nouveauDepart: Date): boolean
    + obtenirDurée(): int
}

' Énumération
enum TypeChambre {
    STANDARD
    DELUXE
    SUITE
    PRESIDENTIAL
}

' Énumération
enum StatutReservation {
    EN_ATTENTE
    CONFIRMÉE
    ARRIVÉE
    DÉPART
    ANNULÉE
}

' Relations
' Implémentation d'interface (ligne pointillée avec triangle)
IReservable <|.. Reservation : implémente
IPayable <|.. Reservation : implémente

' Héritage abstrait (ligne pleine avec triangle)
Personne <|-- Client : étend
' Composition (losange plein) - La Chambre fait partie de la Reservation Reservation *-- "1..*" Chambre : contient >

' Association (ligne pleine simple) avec multiplicité
Client "1" -- "0..*" Reservation : fait >

' Dépendance (flèche pointillée) - Le Client dépend du TypeChambre
Client ..> TypeChambre : a un niveau de fidélité basé sur >

' Association avec étiquette personnalisée
Reservation "1" --o "1" Client : réservé par >

' Réalisation d'interface par une classe abstraite (connecteur supplémentaire optionnel)
IReservable <|.. Chambre : implémente

@enduml

Diagrammes de composants et de déploiement

Cartographiez les composants logiciels, les nœuds physiques, les artefacts et les environnements de déploiement pour visualiser la distribution du logiciel sur le matériel ou l’infrastructure cloud.

@startuml
title Diagramme de composants d'application web

package "Couche Client" {
    [Navigateur Web] as Browser
    [Application Mobile] as Mobile
}

package "Serveur d'application" {
    [Passerelle API] as Gateway
    [Service Utilisateur] as UserService
    [Service Commande] as OrderService
    [Service Paiement] as PaymentService
}

package "Couche Base de données" {
    database "Base de données Utilisateur" as UserDB
    database "Base de données Commande" as OrderDB
}

package "Services Tiers" {
    [API Stripe] as Stripe
}

' Connexions
Browser --> Gateway : HTTP / REST
Mobile --> Gateway : HTTP / REST

Gateway --> UserService : REST Interne
Gateway --> OrderService : REST Interne

UserService --> UserDB : Lecture / Écriture
OrderService --> OrderDB : Lecture / Écriture
OrderService --> PaymentService : Traitement Paiement

PaymentService --> Stripe : HTTPS / API
@enduml

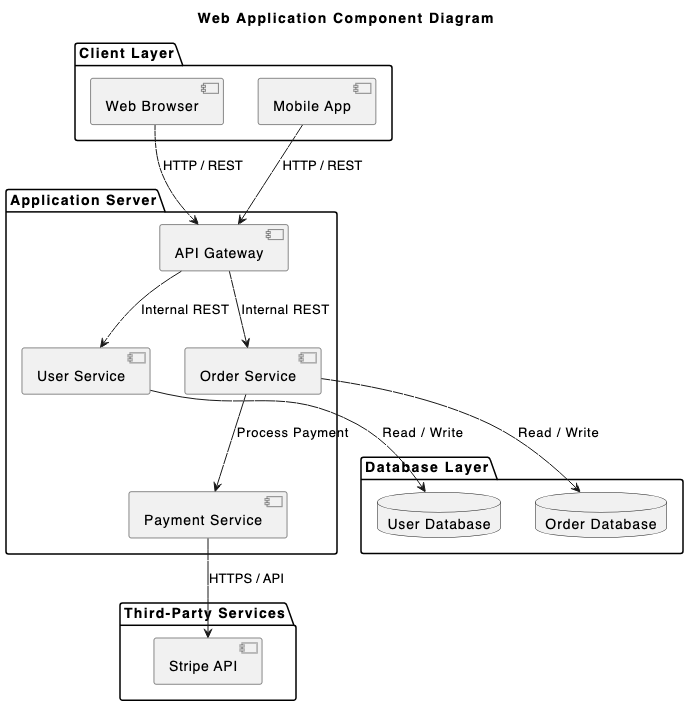

Component diagram created using a text to diagram editor - VPasCode, illustrating a 3-tier web application architecture with API gateways, microservices, databases, and Stripe integration.

@startuml
title Diagramme de déploiement - Application web à 3 niveaux

skinparam componentStyle rectangle

node "Poste client" as clientNode {
  node "Navigateur Web" as browser {
    artifact "Frontend Application Web (HTML/JS)" as frontend
  }
}

node "Serveur d'application" as appServerNode {
  node "Conteneur Servlet (Tomcat)" as tomcat {
    artifact "API Backend (fichier WAR)" as appApi
  }
}

node "Serveur de base de données" as databaseNode {
  database "PostgreSQL" as postgres {
    artifact "Schéma de base de données d'application" as dbSchema
  }
}

clientNode -- appServerNode : HTTPS (Port 443)
appServerNode -- databaseNode : JDBC (Port 5432)

@enduml

Deployment diagram created using a text to diagram editor - VPasCode, illustrating a multi-region cloud architecture with load balancers, Kubernetes cluster nodes, on-premise firewalls, and database servers.

Diagrammes comportementaux et d’interaction

Diagrammes de séquence

Le type de diagramme PlantUML le plus populaire. Tracez étape par étape les interactions, les appels d’API synchrones/asynchrones et les flux de messages entre les acteurs et les systèmes au fil du temps.

@startuml
titre Flux d'authentification utilisateur

acteur "Utilisateur" as user
participant "Application Web" as app
participant "API d'authentification" as auth
database "Base de données utilisateur" as db

user -> app : Saisir les identifiants
activer app

app -> auth : POST /api/v1/login
activer auth

auth -> db : Interroger l'utilisateur par e-mail
activer db
db --> auth : Retourner l'enregistrement utilisateur et le hachage
désactiver db

alt Identifiants valides
    auth -> auth : Vérifier le mot de passe et générer un JWT
    auth --> app : 200 OK (Jeton et profil)
    app --> user : Rediriger vers le tableau de bord
sinon Identifiants invalides
    auth --> app : 401 Non autorisé (Erreur)
    app --> user : Afficher "Identifiants invalides"
fin

désactiver auth
désactiver app
@enduml

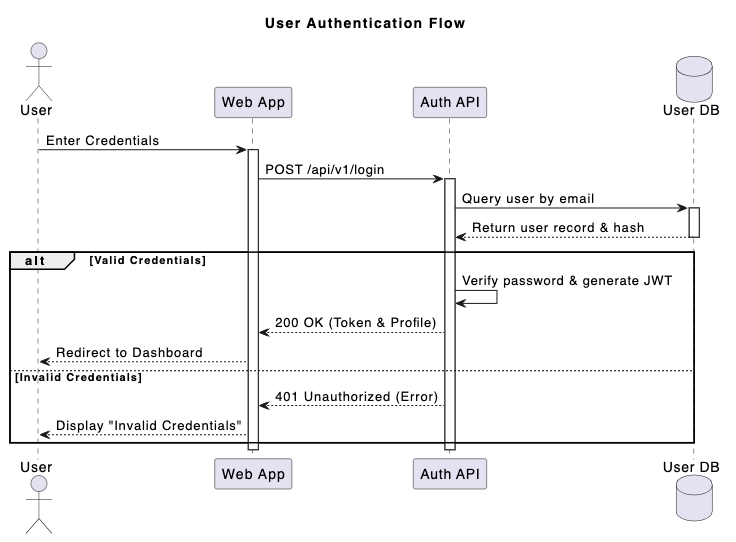

Sequence diagram created using a text to diagram editor - VPasCode, showing a synchronous user authentication flow between a user, web app, auth API, and database with error handling.

Diagrammes de cas d’utilisation

Définir les limites du système, les acteurs, les objectifs des utilisateurs et la portée fonctionnelle.

@startuml
titre Système d'achat en ligne - Diagramme de cas d'utilisation

direction de gauche à droite

acteur Client
acteur "Client inscrit" as RegCustomer
acteur "Passerelle de paiement" as PaymentSystem

Client <|-- RegCustomer rectangle "Système de commerce électronique" { casd'utilisation "Parcourir les produits" as UC_Browse casd'utilisation "Rechercher des articles" as UC_Search casd'utilisation "Gérer le panier" as UC_Cart casd'utilisation "Passer la commande" as UC_Checkout casd'utilisation "Appliquer un coupon de réduction" as UC_Coupon casd'utilisation "Traiter le paiement" as UC_Payment casd'utilisation "Voir l'historique des commandes" as UC_History } Client --> UC_Browse
Client --> UC_Search
Client --> UC_Cart
Client --> UC_Checkout

RegCustomer --> UC_History

UC_Checkout .> UC_Payment : <>
UC_Checkout <.. UC_Coupon : <>

UC_Payment -- PaymentSystem
@enduml

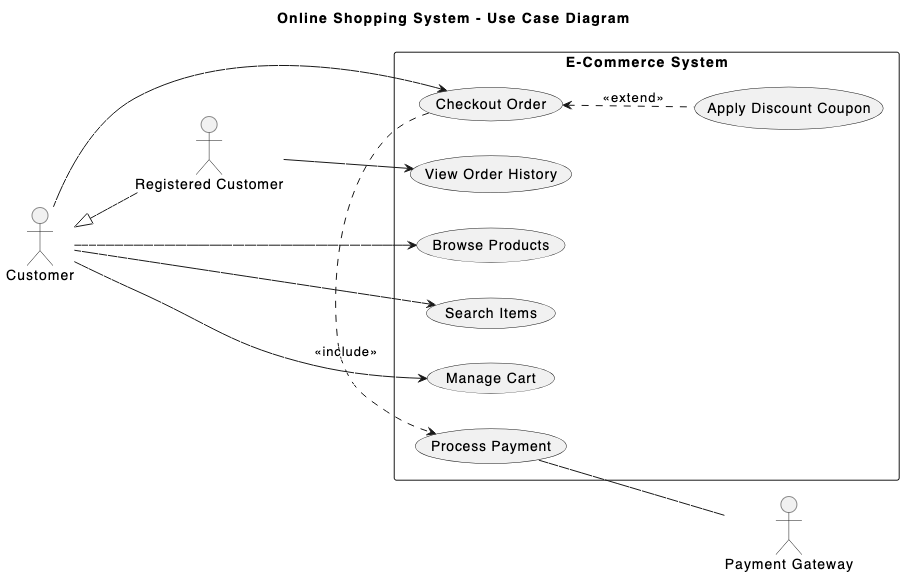

Use case diagram created using a text to diagram editor - VPasCode, mapping guest and registered customer interactions to system functions like browsing, checkout, and payment processing.

Diagrammes d’activité et d’état

Modéliser la logique métier complexe, les flux algorithmiques, les transitions de machines à états et la concurrence.

@startuml
titre Processus d'exécution de commande

|Client|
début
:Passer une commande;
:Soumettre les détails de paiement;

|Système de commande|
si (Paiement valide ?) alors (oui)
    :Réserver l'inventaire;

    ' Division de concurrence
    fork
        |Entrepôt|
        :Prélever les articles sur l'étagère;
        :Emballer les articles dans une boîte;
    fork again
        |Facturation|
        :Générer le PDF de facture;
        :Prélever le moyen de paiement;
    end fork

    |Expédition|
    :Joindre l'étiquette d'expédition;
    :Remettre au transporteur;

    |Client|
    :Recevoir le colis;
    stop
sinon (non)
    |Système de commande|
    :Envoyer un avis d'échec de paiement;
    |Client|
    :Mettre à jour le moyen de paiement;
    stop
fin si
@enduml

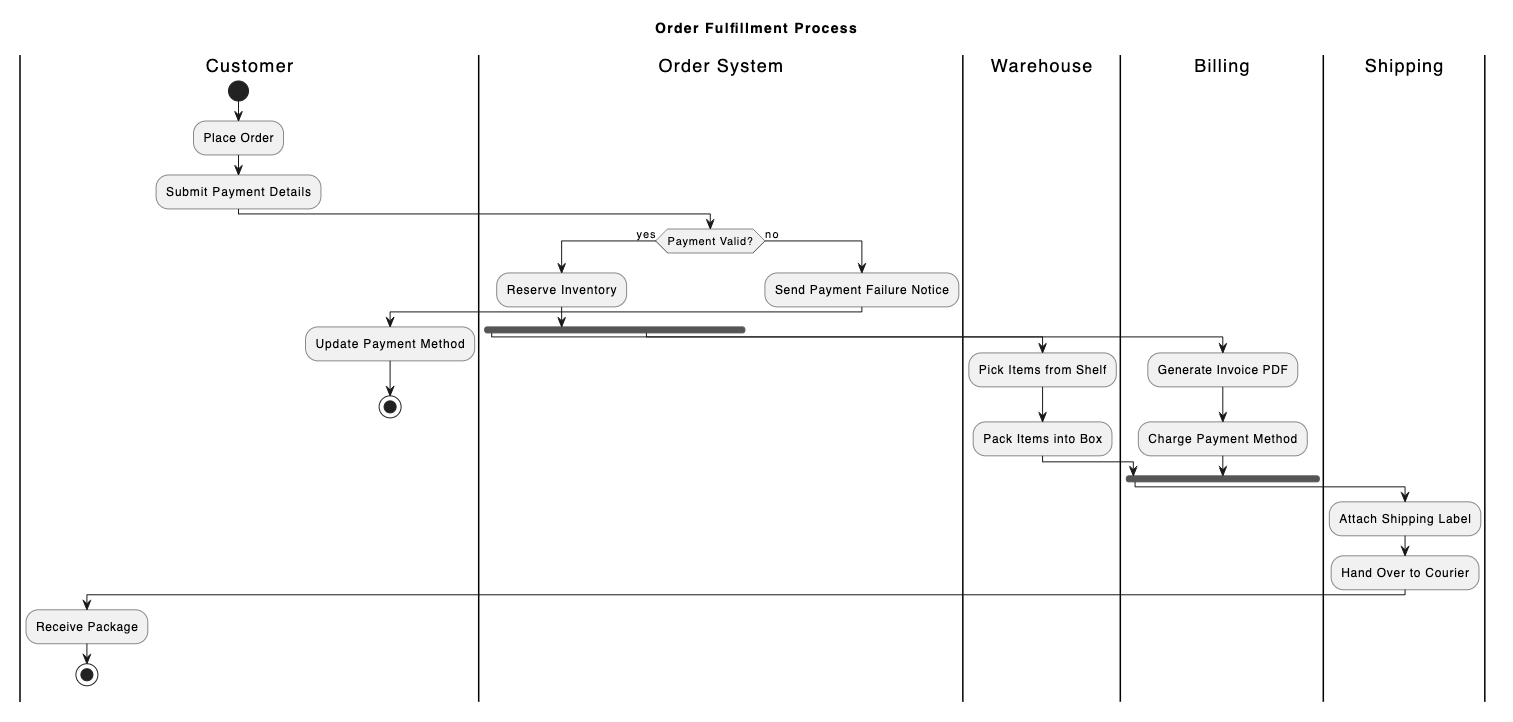

Activity diagram created using a text to diagram editor - VPasCode, displaying an order fulfillment workflow with swimlanes, decision gates, and parallel fork execution steps.

@startuml
titre Cycle de vie d'une commande de commerce électronique

[*] --> En attente : Commande passée

état En attente {
    [*] --> En attente du paiement
    En attente du paiement --> Échec du paiement : Erreur de paiement
    Échec du paiement --> En attente du paiement : Réessayer le paiement
}

En attente --> En traitement : Paiement autorisé
En attente --> Annulé : L'utilisateur annule la commande

état En traitement {
    [*] --> Emballage
    Emballage --> Prêt pour l'expédition : Contrôle qualité réussi
}

En traitement --> Expédié : Remise au transporteur
Expédié --> Livré : Livraison confirmée
Expédié --> Retourné : Échec de la livraison / Refusé

Livré --> [*]
Annulé --> [*]
Retourné --> [*]
@enduml

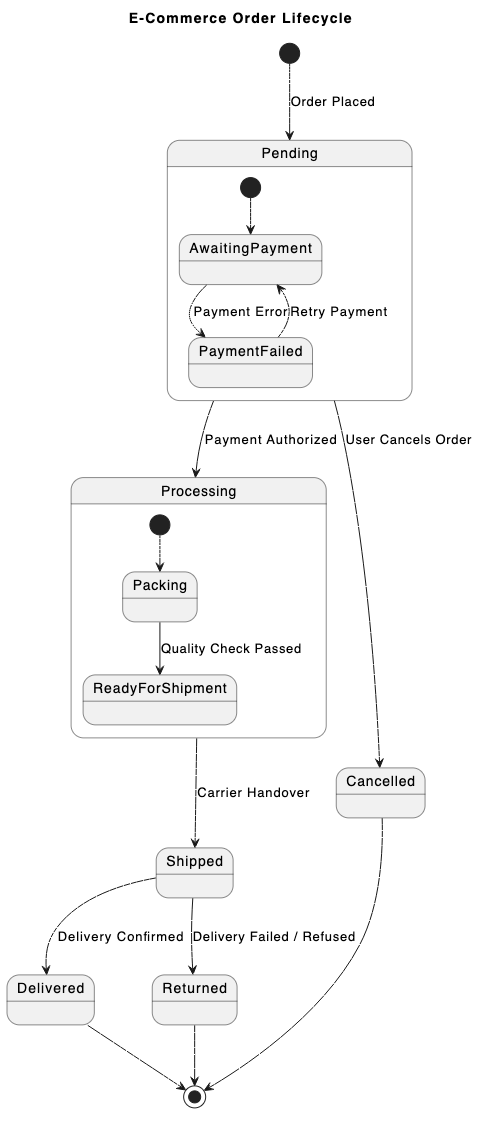

State diagram created using a text to diagram editor - VPasCode, illustrating an e-commerce order lifecycle from pending payment and processing to shipped, cancelled, and delivered states.

Diagrammes temporels

Détaille les transitions d’état précises et les interactions d’objets sur des tranches de temps discrètes — idéal pour les systèmes embarqués ou la conception matérielle en temps réel.

@startuml
titre Diagramme temporel de transfert de données SPI

robuste "Horloge (SCLK)" as CLK
binaire "Sélection de puce (CS)" as CS
binaire "Sortie maître (MOSI)" as MOSI
concis "Bus de données (MISO)" as MISO

@0
CS est Haut
CLK est Bas
MOSI est Bas
MISO est "Inactif"

@1
CS est Bas
MISO est "En-tête"

@2
CLK est Haut
MOSI est Haut

@3
CLK est Bas

@4
CLK est Haut
MOSI est Bas
MISO est "Charge utile"

@5
CLK est Bas

@6
CS est Haut
CLK est Bas
MOSI est Bas
MISO est "Inactif"

@enduml

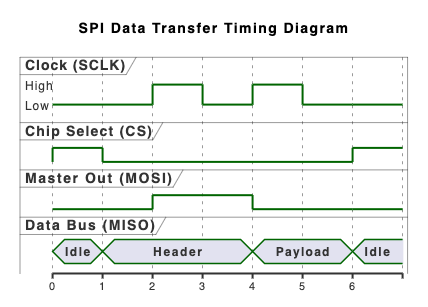

Digital timing diagram created using a text to diagram editor - VPasCode, illustrating SPI communication waveforms across clock, chip select, MOSI, and MISO data lines over discrete time.

3. Architecture de haut niveau et diagrammes spécifiques au domaine

Au-delà de l’UML traditionnel, PlantUML excelle dans la représentation de systèmes logiciels multicouches et d’architectures de données grâce à des bibliothèques d’extensions spécialisées.

Diagrammes du modèle C4

Exprimez l’architecture logicielle à différents niveaux d’abstraction — Contexte, Conteneur, Composant et Code — rendant la conception du système compréhensible pour les parties prenantes techniques et non techniques.

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

TITLE Diagramme de contexte du système pour le système de banque en ligne

Person(customer, "Client de banque personnelle", "Un client de la banque, disposant de comptes bancaires personnels.")
System(banking_system, "Système de banque en ligne", "Permet aux clients de consulter les informations de leurs comptes bancaires et d'effectuer des paiements.")

System_Ext(mainframe, "Système bancaire sur mainframe", "Stocke toutes les informations bancaires de base concernant les clients, les comptes, les transactions, etc.")
System_Ext(email_system, "Système de messagerie", "Le système de messagerie interne Microsoft Exchange.")

Rel(customer, banking_system, "Consulte les soldes des comptes et effectue des paiements via")
Rel(banking_system, mainframe, "Récupère les informations de compte et effectue des paiements via")
Rel(banking_system, email_system, "Envoie des e-mails via")
Rel_Back(email_system, customer, "Envoie des e-mails à")
@enduml

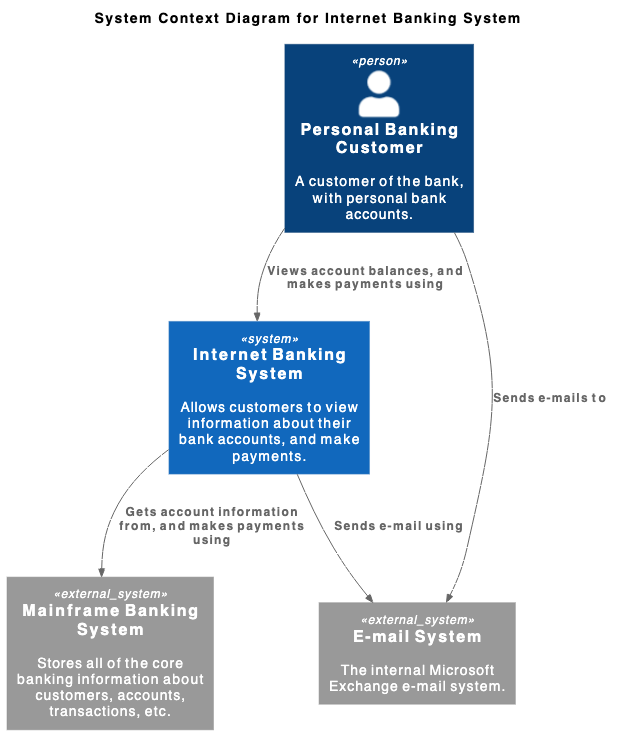

C4 Context diagram created using a text to diagram editor - VPasCode, mapping high-level system boundaries and external integrations between banking customers, core systems, and email servers.

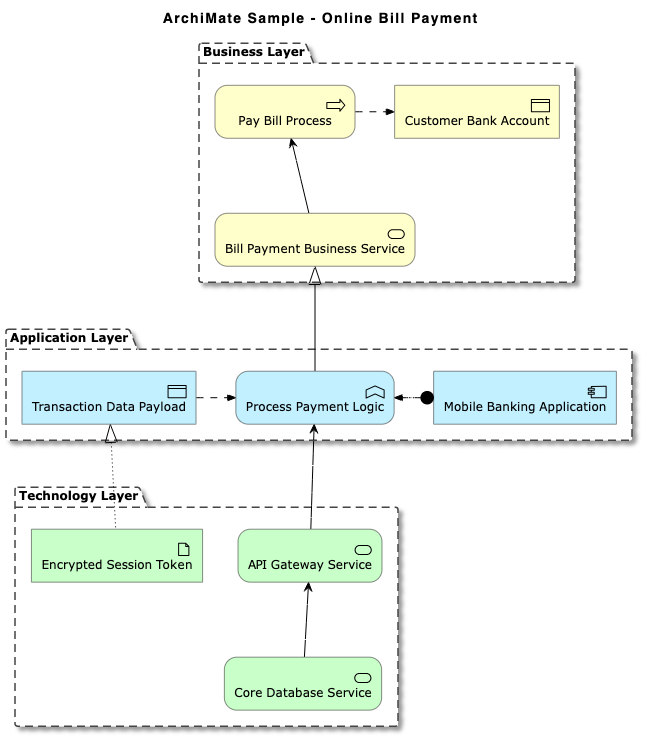

Diagrammes ArchiMate

Prend en charge la modélisation de l’architecture d’entreprise à travers les couches métier, application et technologie pour mapper la stratégie organisationnelle aux systèmes opérationnels.

@startuml
!include <archimate/Archimate>

title Exemple ArchiMate - Paiement de factures en ligne

Grouping(business, "Couche métier"){
    Business_Process(payBillProcess, "Processus de paiement de factures")
    Business_Object(bankAccount, "Compte bancaire du client")
    Business_Service(paymentService, "Service métier de paiement de factures")
}

Grouping(application, "Couche application"){
    Application_Component(bankingApp, "Application de banque mobile")
    Application_Function(paymentProcessing, "Logique de traitement des paiements")
    Application_DataObject(transactionRecord, "Charge utile de données de transaction")
}

Grouping(technology, "Couche technologie"){
    Technology_Artifact(jwtToken, "Jeton de session crypté")
    Technology_Service(apiGateway, "Service de passerelle API")
    Technology_Service(dbService, "Service de base de données principal")
}

Rel_Flow_Right(payBillProcess, bankAccount, "")
Rel_Serving_Up(paymentService, payBillProcess, "")
Rel_Specialization_Up(paymentProcessing, paymentService, "")
Rel_Flow_Right(transactionRecord, paymentProcessing, "")
Rel_Assignment_Left(bankingApp, paymentProcessing, "")
Rel_Realization_Up(jwtToken, transactionRecord, "")
Rel_Serving_Up(apiGateway, paymentProcessing, "")
Rel_Serving_Up(dbService, apiGateway, "")
@enduml

ArchiMate enterprise architecture diagram created using a text to diagram editor - VPasCode, mapping online bill payment across business processes, mobile banking application functions, and API gateway technology layers.

Diagrammes Entité-Relation (DER)

Générez des visualisations propres de schémas de base de données, y compris la notation standard de pied de corbeau et les modèles ERD de Chen.

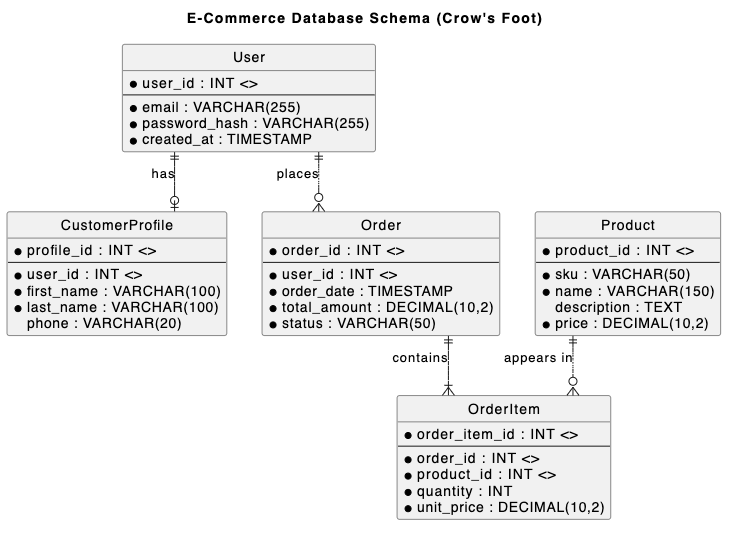

@startuml
title Schéma de base de données E-Commerce (Pied de corbeau)

' Masquer les icônes de cercle pour les entités
hide circle
skinparam linetype ortho

entity "Utilisateur" as user {
    * user_id : INT <>
    --
    * email : VARCHAR(255)
    * password_hash : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "ProfilClient" as profile {
    * profile_id : INT <>
    --
    * user_id : INT <>
    * first_name : VARCHAR(100)
    * last_name : VARCHAR(100)
      phone : VARCHAR(20)
}

entity "Commande" as order {
    * order_id : INT <>
    --
    * user_id : INT <>
    * order_date : TIMESTAMP
    * total_amount : DECIMAL(10,2)
    * status : VARCHAR(50)
}

entity "ArticleCommande" as item {
    * order_item_id : INT <>
    --
    * order_id : INT <>
    * product_id : INT <>
    * quantity : INT
    * unit_price : DECIMAL(10,2)
}

entity "Produit" as product {
    * product_id : INT <>
    --
    * sku : VARCHAR(50)
    * name : VARCHAR(150)
      description : TEXT
    * price : DECIMAL(10,2)
}

' Relations
user ||--o| profile : "possède"
user ||--o{ order : "passe"
order ||--|{ item : "contient"
product ||--o{ item : "apparaît dans"

@enduml

Entity-relationship diagram with Crow's foot notation created using a text to diagram editor - VPasCode, detailing an e-commerce database schema, field keys, and table cardinalities.

Cartes réseau et infrastructure

Rendez les topologies réseau, les nœuds de serveurs, les connexions cloud et les pare-feu sans effort.

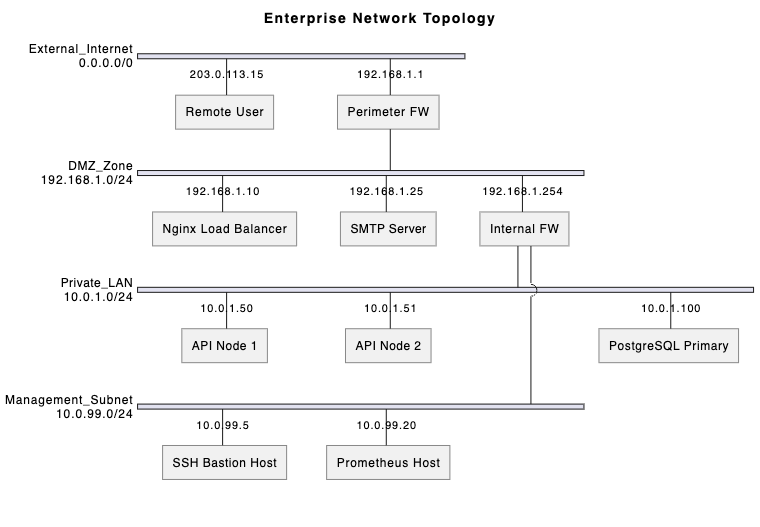

@startnwdiag
title Topologie réseau d'entreprise

nwdiag {
    network External_Internet {
        address = "0.0.0.0/0"
        user_client [address = "203.0.113.15", description = "Utilisateur distant"];
        edge_firewall [address = "192.168.1.1", description = "Pare-feu périmétrique"];
    }

    network DMZ_Zone {
        address = "192.168.1.0/24"
        edge_firewall;
        load_balancer [address = "192.168.1.10", description = "Équilibreur de charge Nginx"];
        mail_server [address = "192.168.1.25", description = "Serveur SMTP"];
        internal_firewall [address = "192.168.1.254", description = "Pare-feu interne"];
    }

    network Private_LAN {
        address = "10.0.1.0/24"
        internal_firewall;
        app_server_01 [address = "10.0.1.50", description = "Nœud API 1"];
        app_server_02 [address = "10.0.1.51", description = "Nœud API 2"];
        db_master [address = "10.0.1.100", description = "PostgreSQL Primaire"];
    }

    network Management_Subnet {
        address = "10.0.99.0/24"
        internal_firewall;
        admin_bastion [address = "10.0.99.5", description = "Hôte bastion SSH"];
        monitoring_node [address = "10.0.99.20", description = "Hôte Prometheus"];
    }
}
@endnwdiag

Network topology map created using a text to diagram editor - VPasCode, illustrating public ingress firewalls, microservices subnets, and isolated database clusters.



4. Visuels de planification, de gestion et de brainstorming

PlantUML n’est pas limité à la conception logicielle ; c’est également un outil puissant pour la gestion de projet et le brainstorming d’équipe.

Diagrammes de Gantt

Planifiez les calendriers de projet, les dépendances de tâches, les jalons et l’allocation des ressources en utilisant un balisage texte épuré.

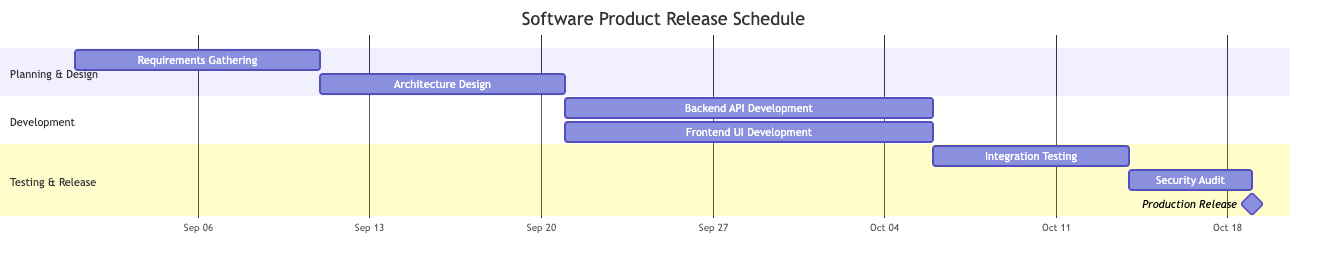

gantt
    titre Calendrier de lancement de produit logiciel
    formatDate  YYYY-MM-DD
    formatAxis  %b %d

    section Planification & Conception
    Collecte des besoins   :a1, 2026-09-01, 10j
    Conception de l'architecture      :a2, après a1, 10j

    section Développement
    Développement de l'API Backend  :b1, après a2, 15j
    Développement de l'interface utilisateur Frontend  :b2, après a2, 15j

    section Tests & Lancement
    Tests d'intégration      :c1, après b1 b2, 8j
    Audit de sécurité           :c2, après c1, 5j
    Lancement en production       :jalón, m1, après c2, 0j

Mermaid Gantt chart timeline created using a text to diagram editor - VPasCode, mapping a software release schedule across requirements, architecture design, development, and testing phases.

Structure de découpage du projet (WBS)

Décomposez les projets complexes en livrables hiérarchiques et en blocs de tâches gérables.

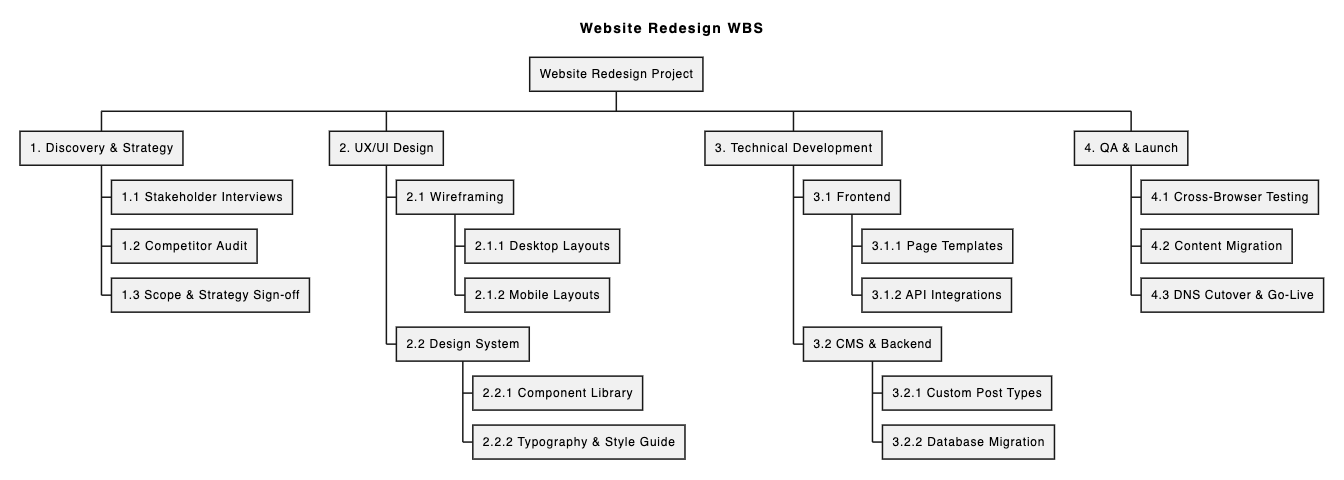

@startwbs
titre WBS de refonte de site web

* Projet de refonte de site web
** 1. Découverte & Stratégie
*** 1.1 Entretiens avec les parties prenantes
*** 1.2 Audit des concurrents
*** 1.3 Validation du périmètre et de la stratégie
** 2. Conception UX/UI
*** 2.1 Wireframing
**** 2.1.1 Maquettes pour bureau
**** 2.1.2 Maquettes pour mobile
*** 2.2 Système de design
**** 2.2.1 Bibliothèque de composants
**** 2.2.2 Typographie & Guide de style
** 3. Développement technique
*** 3.1 Frontend
**** 3.1.1 Modèles de pages
**** 3.1.2 Intégrations d'API
*** 3.2 CMS & Backend
**** 3.2.1 Types de publications personnalisés
**** 3.2.2 Migration de base de données
** 4. QA & Lancement
*** 4.1 Tests multi-navigateurs
*** 4.2 Migration de contenu
*** 4.3 Basculage DNS & Mise en ligne
@endwbs

Work breakdown structure diagram created using a text to diagram editor - VPasCode, showing a project hierarchy breaking a website redesign into strategy, UX design, development, and QA deliverables.

Cartes mentales

Capturez rapidement des idées structurées, des taxonomies de fonctionnalités et des notes d’exploration technique lors des séances d’équipe.

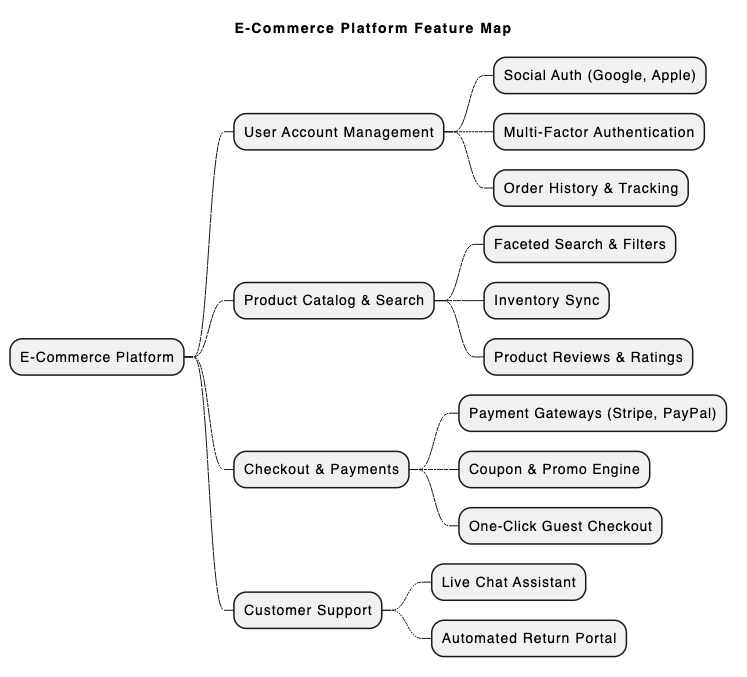

@startmindmap
titre Carte des fonctionnalités de la plateforme de commerce électronique

* Plateforme de commerce électronique
** Gestion des comptes utilisateurs
*** Authentification sociale (Google, Apple)
*** Authentification multifacteur
*** Historique des commandes & Suivi
** Catalogue de produits & Recherche
*** Recherche facettée & Filtres
*** Synchronisation des stocks
*** Avis & Notations des produits
** Paiement & Paiements
*** Passerelles de paiement (Stripe, PayPal)
*** Moteur de coupons & Promotions
*** Paiement invité en un clic
** Support client
*** Assistant de chat en direct
*** Portail de retour automatisé
@endmindmap

Mind map diagram created using a text to diagram editor - VPasCode, organizing product feature taxonomies across accounts, catalog search, checkout payments, and customer support.

5. Écriture et rendu rapides de PlantUML : l’avantage de VPasCode

Bien que PlantUML soit extrêmement puissant, la configuration d’environnements Java locaux, des dépendances Graphviz et des outils en ligne de commande peut créer des frictions. L’utilisation d’une plateforme web dédiée,outil PlantUMLélimine complètement ces obstacles.

Visual Paradigm VPasCodeest une plateforme unifiée de diagrammes en code conçue spécifiquement pour rationaliser les flux de travail de texte vers diagramme. Grâce aux récentes améliorations mises en évidence dans notreMise à jour majeure de VPasCode : Générez et modifiez des diagrammes instantanément avec l’IA, elle prend désormais en charge des capacités d’IA natives directement dans l’éditeur.

Principaux avantages de VPasCode :

  • Génération et modification de diagrammes par IA native :Créez instantanément des diagrammes complets PlantUML, Mermaid ou Graphviz en utilisant des invites en langage naturel (par exemple,« Générer un diagramme de cas d’utilisation en PlantUML pour un système de distributeur automatique ») ou demandez à l’IA de modifier le code existant en temps réel.
  • Plateforme en ligne sans configuration :Accédez instantanément à un éditeur robuste sur vpascode.com sans installer de compilateurs locaux ou de plugins. Découvrez-en plus dansAperçu de VPasCode.
  • Détection automatique du format et aperçu en temps réel :Collez votre script, et VPasCode détecte automatiquement s’il s’agit de PlantUML, Mermaid ou Graphviz, générant des mises à jour en direct instantanément au fur et à mesure que vous tapez.
  • Correction automatique des erreurs de code par IA : Si vous rencontrez un bug de syntaxe, cliquez simplement sur « Corriger par IA ». VPasCode répare le code et fournit une comparaison côte à côte avec des explications claires pour vous permettre de maîtriser plus rapidement la syntaxe PlantUML.
  • Traduction native de diagrammes par IA : Traduisez les étiquettes et notes des diagrammes dans plusieurs langues directement dans l’éditeur — idéal pour les équipes de développement mondiales.
  • Exportation flexible et intégration à la documentation : Exportez gratuitement des PNG haute résolution ou des images vectorielles SVG évolutives. Vous pouvez également envoyer directement des diagrammes vers Visual Paradigm OpenDocs en utilisant leur guide de fonctionnalité diagramme-as-code.

(Note : Les fonctionnalités avancées de génération, de modification et de correction d’erreurs de diagrammes par IA sont disponibles dans l’édition Deluxe en ligne de Visual Paradigm / l’édition Professionnelle+ de bureau de Visual Paradigm).

6. Exemple de démarrage rapide : Rendu d’un diagramme de séquence dans VPasCode

Pour voir à quel point il est facile d’utiliser un éditeur UML gratuit comme VPasCode, envisagez ce script de base de diagramme de séquence PlantUML :

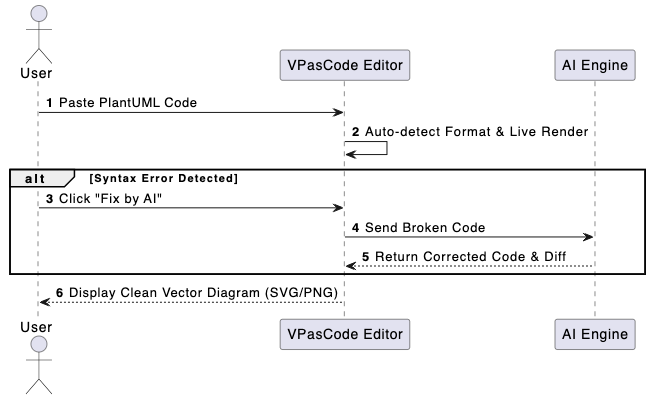

@startuml
autonumber
actor User
participant "Éditeur VPasCode" as Editor
participant "Moteur IA" as AI

User -> Editor: Coller le code PlantUML
Editor -> Editor: Détection automatique du format et rendu en direct
alt Erreur de syntaxe détectée
    User -> Editor: Cliquer sur « Corriger par IA »
    Editor -> AI: Envoyer le code défectueux
    AI --> Editor: Retourner le code corrigé et la diff
end
Editor --> User: Afficher le diagramme vectoriel propre (SVG/PNG)
@enduml

An example of rendering a Sequence Diagram using a text to diagram editor - VPasCode

Copiez simplement le code ci-dessus, ouvrez VPasCode et collez-le dans l’éditeur pour voir un rendu en direct instantané et expérimenter les améliorations automatisées par IA.

7. Conclusion et prochaines étapes

PlantUML permet aux équipes de maintenir une documentation visuelle claire, versionnable et cohérente pour les diagrammes UML, l’architecture, les schémas de bases de données et les tableaux de gestion de projet. Associé à un outil moderne outil PlantUML comme VPasCode, la rédaction technique devient plus rapide, exempte d’erreurs et parfaitement collaborative.

Prêt à rationaliser votre processus de création de diagrammes ? Commencez à éditer et à rendre des diagrammes PlantUML gratuitement dès aujourd’hui sur vpascode.com.

Références

Retour en haut
