Какие типы диаграмм можно создать с помощью PlantUML? (Полное руководство)

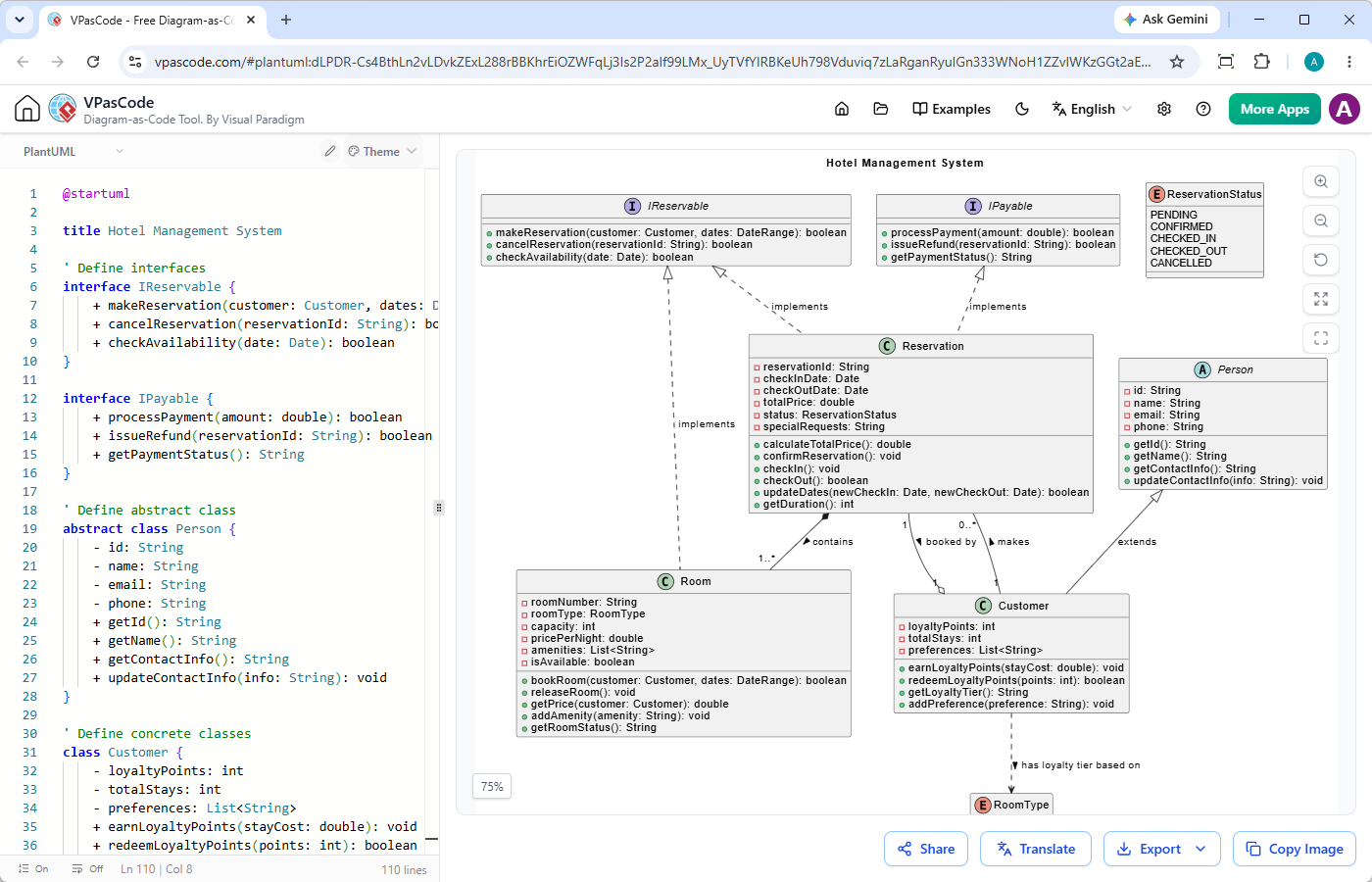

@startuml

title Система управления отелем

' Определить интерфейсы
interface IReservable {
    + makeReservation(customer: Customer, dates: DateRange): boolean
    + cancelReservation(reservationId: String): boolean
    + checkAvailability(date: Date): boolean
}

interface IPayable {
    + processPayment(amount: double): boolean
    + issueRefund(reservationId: String): boolean
    + getPaymentStatus(): String
}

' Определить абстрактный класс
abstract class Person {
    - id: String
    - name: String
    - email: String
    - phone: String
    + getId(): String
    + getName(): String
    + getContactInfo(): String
    + updateContactInfo(info: String): void
}

' Определить конкретные классы
class Customer {
    - loyaltyPoints: int
    - totalStays: int
    - preferences: List
    + earnLoyaltyPoints(stayCost: double): void
    + redeemLoyaltyPoints(points: int): boolean
    + getLoyaltyTier(): String
    + addPreference(preference: String): void
}

class Room {
    - roomNumber: String
    - roomType: RoomType
    - capacity: int
    - pricePerNight: double
    - amenities: List
    - isAvailable: boolean
    + bookRoom(customer: Customer, dates: DateRange): boolean
    + releaseRoom(): void
    + getPrice(customer: Customer): double
    + addAmenity(amenity: String): void
    + getRoomStatus(): String
}

class Reservation {
    - reservationId: String
    - checkInDate: Date
    - checkOutDate: Date
    - totalPrice: double
    - status: ReservationStatus
    - specialRequests: String
    + calculateTotalPrice(): double
    + confirmReservation(): void
    + checkIn(): void
    + checkOut(): boolean
    + updateDates(newCheckIn: Date, newCheckOut: Date): boolean
    + getDuration(): int
}

' Перечисление
enum RoomType {
    STANDARD
    DELUXE
    SUITE
    PRESIDENTIAL
}

' Перечисление
enum ReservationStatus {
    PENDING
    CONFIRMED
    CHECKED_IN
    CHECKED_OUT
    CANCELLED
}

' Отношения
' Реализация интерфейса (пунктирная линия с треугольником)
IReservable <|.. Reservation : implements
IPayable <|.. Reservation : implements

' Абстрактное наследование (сплошная линия с треугольником)
Person <|-- Customer : extends
' Композиция (сплошной ромб) - Номер является частью Бронирования
Reservation *-- "1..*" Room : contains

' Ассоциация (простая сплошная линия) с кратностью
Customer "1" -- "0..*" Reservation : makes

' Зависимость (пунктирная стрелка) - Клиент зависит от типа номера
Customer ..> RoomType : has loyalty tier based on

' Ассоциация с пользовательской меткой
Reservation "1" --o "1" Customer : booked by

' Реализация интерфейса абстрактным классом (опциональный дополнительный соединитель)
IReservable <|.. Room : implements

@enduml

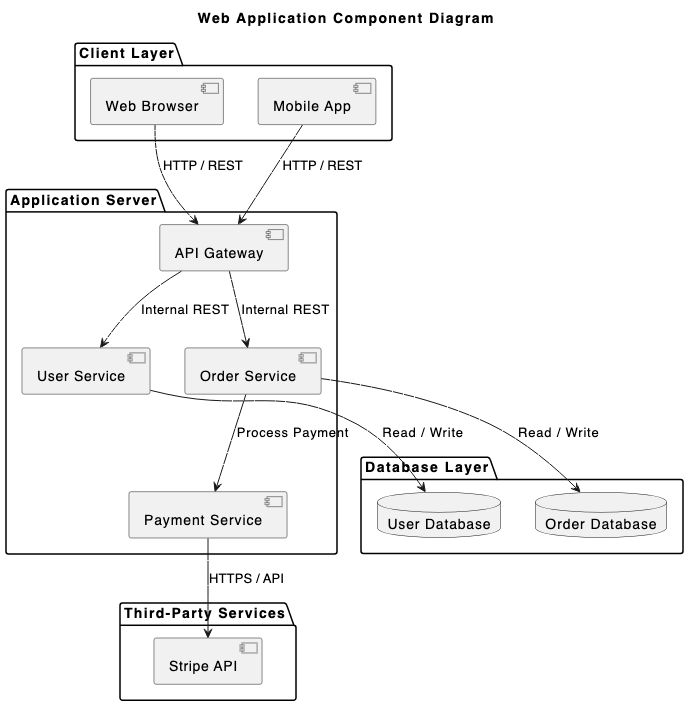

@startuml
title Диаграмма компонентов веб-приложения

package "Слой клиента" {
    [Веб-браузер] as Browser
    [Мобильное приложение] as Mobile
}

package "Сервер приложений" {
    [API-шлюз] as Gateway
    [Сервис пользователей] as UserService
    [Сервис заказов] as OrderService
    [Сервис платежей] as PaymentService
}

package "Слой базы данных" {
    database "База данных пользователей" as UserDB
    database "База данных заказов" as OrderDB
}

package "Сторонние сервисы" {
    [API Stripe] as Stripe
}

' Соединения
Browser --> Gateway : HTTP / REST
Mobile --> Gateway : HTTP / REST

Gateway --> UserService : Внутренний REST
Gateway --> OrderService : Внутренний REST

UserService --> UserDB : Чтение / Запись
OrderService --> OrderDB : Чтение / Запись
OrderService --> PaymentService : Обработка платежа

PaymentService --> Stripe : HTTPS / API
@enduml

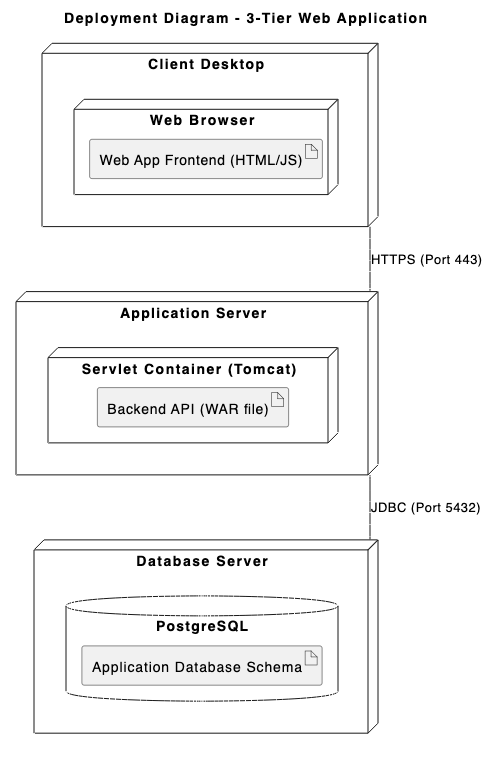

@startuml
title Диаграмма развертывания - 3-уровневое веб-приложение

skinparam componentStyle rectangle

node "Клиентский рабочий стол" as clientNode {
  node "Веб-браузер" as browser {
    artifact "Фронтенд веб-приложения (HTML/JS)" as frontend
  }
}

node "Сервер приложений" as appServerNode {
  node "Сервлет-контейнер (Tomcat)" as tomcat {
    artifact "Бэкенд API (файл WAR)" as appApi
  }
}

node "Сервер базы данных" as databaseNode {
  database "PostgreSQL" as postgres {
    artifact "Схема базы данных приложения" as dbSchema
  }
}

clientNode -- appServerNode : HTTPS (Порт 443)
appServerNode -- databaseNode : JDBC (Порт 5432)

@enduml

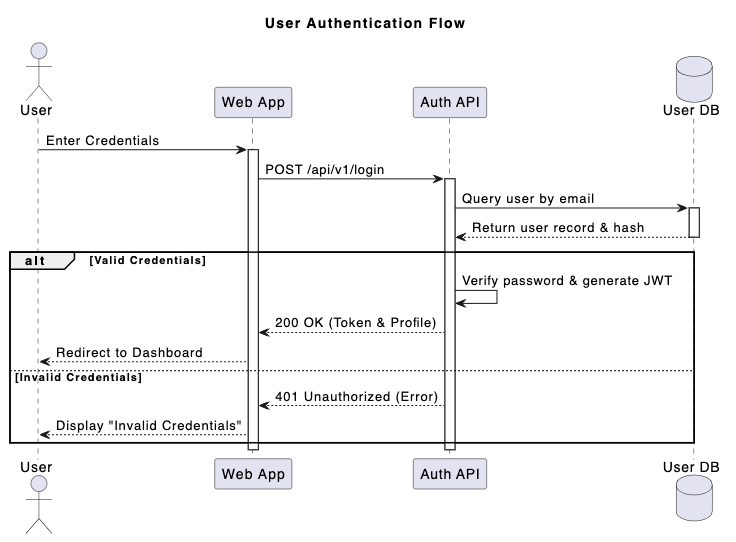

@startuml
title Поток аутентификации пользователя

actor "Пользователь" as user
participant "Веб-приложение" as app
participant "API авторизации" as auth
database "База данных пользователей" as db

user -> app : Ввести учетные данные
activate app

app -> auth : POST /api/v1/login
activate auth

auth -> db : Запрос пользователя по email
activate db
db --> auth : Вернуть запись пользователя и хеш
deactivate db

alt Верные учетные данные
    auth -> auth : Проверить пароль и сгенерировать JWT
    auth --> app : 200 OK (Токен и профиль)
    app --> user : Перенаправить на панель управления
else Неверные учетные данные
    auth --> app : 401 Unauthorized (Ошибка)
    app --> user : Отобразить «Неверные учетные данные»
end

deactivate auth
deactivate app
@enduml

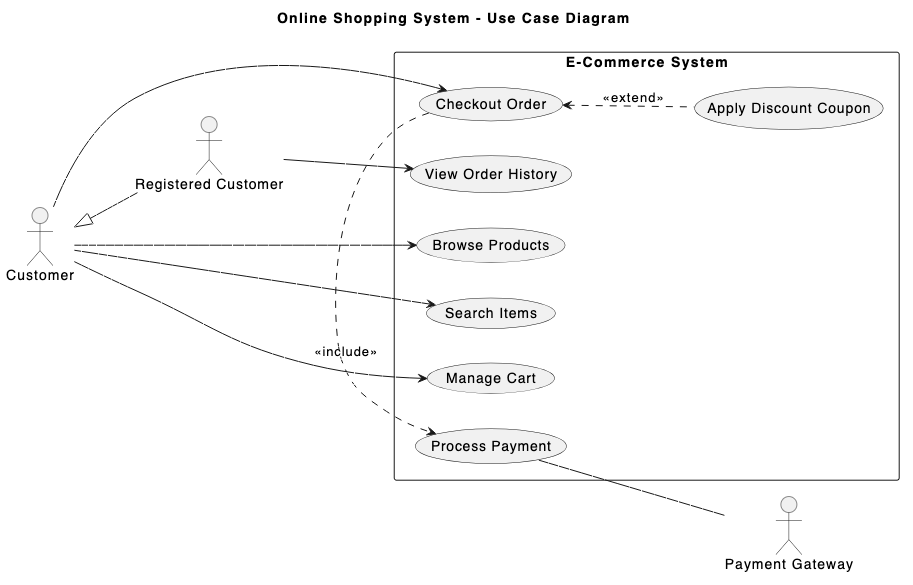

@startuml
title Система онлайн-покупок - Диаграмма вариантов использования

направление слева направо

actor Покупатель
actor "Зарегистрированный покупатель" as RegCustomer
actor "Платежный шлюз" as PaymentSystem

Покупатель <|-- ЗарегистрированныйПокупатель rectangle "Система электронной коммерции" { usecase "Просмотр товаров" as UC_Browse usecase "Поиск товаров" as UC_Search usecase "Управление корзиной" as UC_Cart usecase "Оформление заказа" as UC_Checkout usecase "Применение купона" as UC_Coupon usecase "Обработка платежа" as UC_Payment usecase "Просмотр истории заказов" as UC_History } Покупатель --> UC_Browse
Покупатель --> UC_Search
Покупатель --> UC_Cart
Покупатель --> UC_Checkout

ЗарегистрированныйПокупатель --> UC_History

UC_Checkout .> UC_Payment : <>
UC_Checkout <.. UC_Coupon : <>

UC_Payment -- PaymentSystem
@enduml

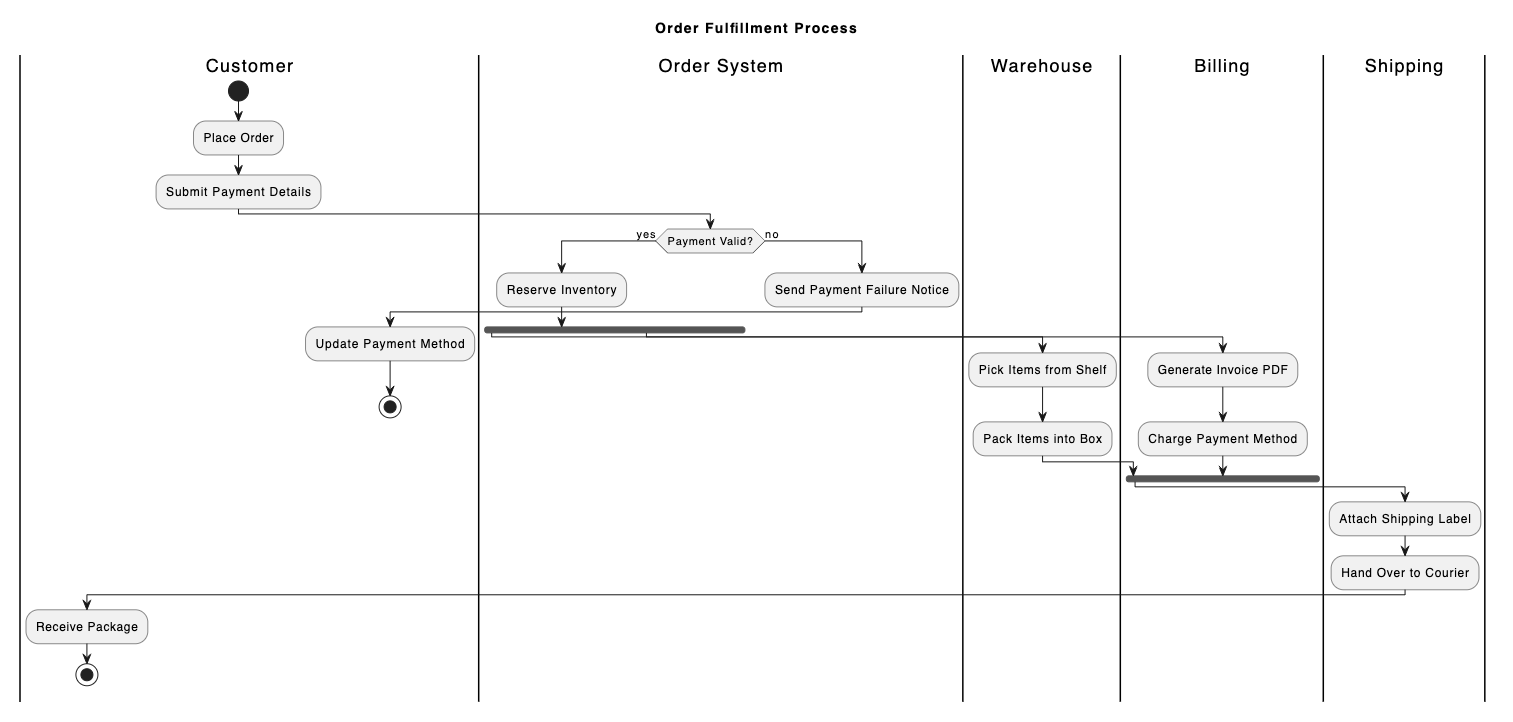

@startuml
title Процесс выполнения заказа

|Покупатель|
start
:Оформить заказ;
:Предоставить платежные реквизиты;

|Система заказов|
if (Платеж действителен?) then (да)
    :Зарезервировать товар;

    ' Разделение на параллельные процессы
    fork
        |Склад|
        :Подобрать товары с полки;
        :Упаковать товары в коробку;
    fork again
        |Бухгалтерия|
        :Сгенерировать PDF-счет;
        :Списать средства с платежного метода;
    end fork

    |Доставка|
    :Прикрепить этикетку доставки;
    :Передать курьеру;

    |Покупатель|
:Получить посылку;
    stop
else (нет)
    |Система заказов|
    :Отправить уведомление об ошибке платежа;
    |Покупатель|
    :Обновить платежный метод;
    stop
endif
@enduml

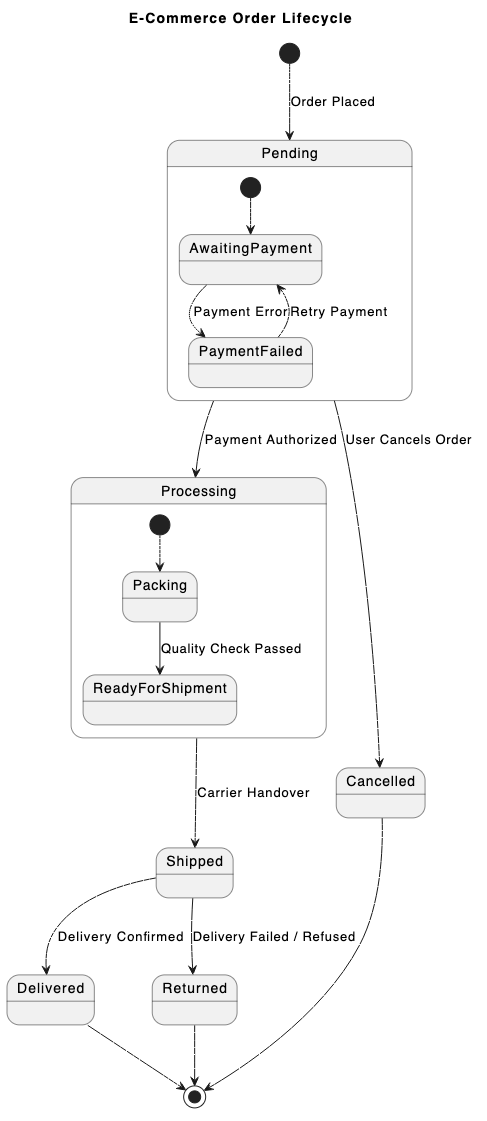

@startuml
title Жизненный цикл заказа в электронной коммерции

[*] --> Ожидание : Заказ оформлен

state Ожидание {
    [*] --> ОжиданиеПлатежа
    ОжиданиеПлатежа --> ПлатежНеУдался : Ошибка платежа
    ПлатежНеУдался --> ОжиданиеПлатежа : Повторить платеж
}

Ожидание --> Обработка : Платеж авторизован
Ожидание --> Отменено : Пользователь отменяет заказ

state Обработка {
    [*] --> Упаковка
    Упаковка --> ГотовоКДоставке : Проверка качества пройдена
}

Обработка --> Отправлено : Передача перевозчику
Отправлено --> Доставлено : Доставка подтверждена
Отправлено --> Возвращено : Доставка не удалась / Отказано

Доставлено --> [*]
Отменено --> [*]
Возвращено --> [*]
@enduml

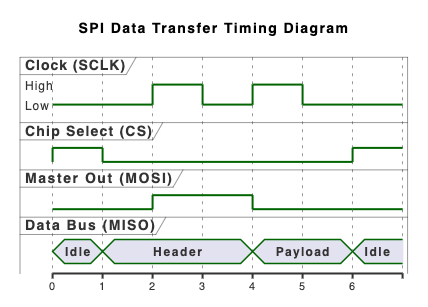

@startuml
title Диаграмма временных интервалов передачи данных SPI

robust "Часы (SCLK)" as CLK
binary "Выбор чипа (CS)" as CS
binary "Вывод мастера (MOSI)" as MOSI
concise "Шина данных (MISO)" as MISO

@0
CS высокий
CLK низкий
MOSI низкий
MISO «Ожидание»

@1
CS низкий
MISO «Заголовок»

@2
CLK высокий
MOSI высокий

@3
CLK низкий

@4
CLK высокий
MOSI низкий
MISO «Данные»

@5
CLK низкий

@6
CS высокий
CLK низкий
MOSI низкий
MISO «Ожидание»

@enduml

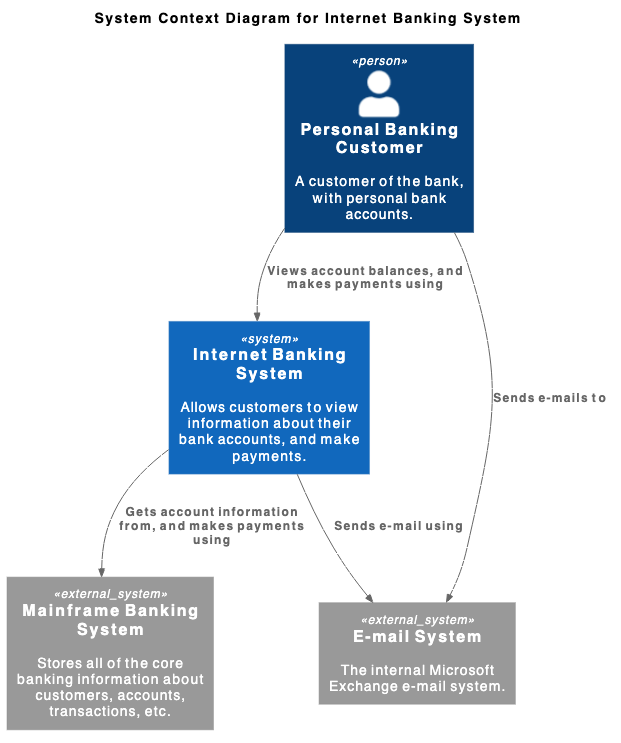

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

TITLE System Context Diagram for Internet Banking System

Person(customer, "Personal Banking Customer", "A customer of the bank, with personal bank accounts.")
System(banking_system, "Internet Banking System", "Allows customers to view information about their bank accounts, and make payments.")

System_Ext(mainframe, "Mainframe Banking System", "Stores all of the core banking information about customers, accounts, transactions, etc.")
System_Ext(email_system, "E-mail System", "The internal Microsoft Exchange e-mail system.")

Rel(customer, banking_system, "Views account balances, and makes payments using")
Rel(banking_system, mainframe, "Gets account information from, and makes payments using")
Rel(banking_system, email_system, "Sends e-mail using")
Rel_Back(email_system, customer, "Sends e-mails to")
@enduml

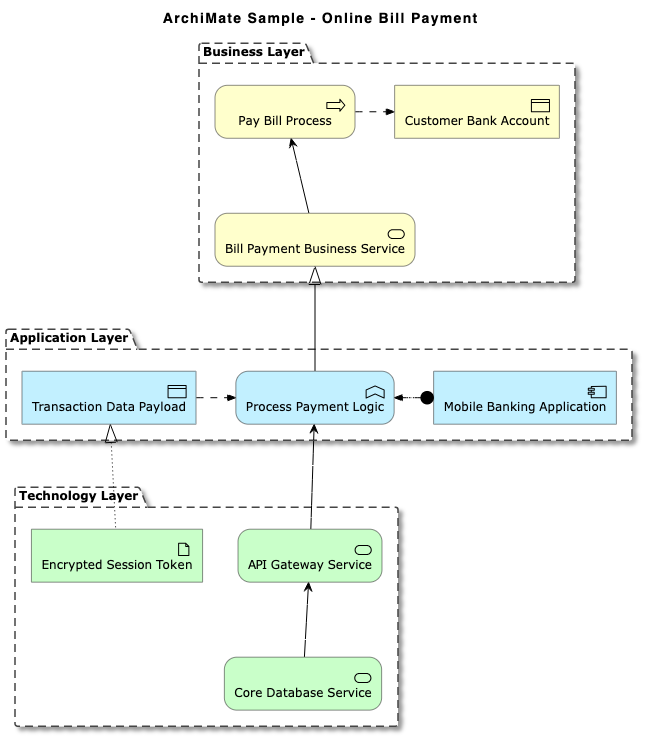

@startuml
!include <archimate/Archimate>

title ArchiMate Sample - Online Bill Payment

Grouping(business, "Business Layer"){
    Business_Process(payBillProcess, "Pay Bill Process")
    Business_Object(bankAccount, "Customer Bank Account")
    Business_Service(paymentService, "Bill Payment Business Service")
}

Grouping(application, "Application Layer"){
    Application_Component(bankingApp, "Mobile Banking Application")
    Application_Function(paymentProcessing, "Process Payment Logic")
    Application_DataObject(transactionRecord, "Transaction Data Payload")
}

Grouping(technology, "Technology Layer"){
    Technology_Artifact(jwtToken, "Encrypted Session Token")
    Technology_Service(apiGateway, "API Gateway Service")
    Technology_Service(dbService, "Core Database Service")
}

Rel_Flow_Right(payBillProcess, bankAccount, "")
Rel_Serving_Up(paymentService, payBillProcess, "")
Rel_Specialization_Up(paymentProcessing, paymentService, "")
Rel_Flow_Right(transactionRecord, paymentProcessing, "")
Rel_Assignment_Left(bankingApp, paymentProcessing, "")
Rel_Realization_Up(jwtToken, transactionRecord, "")
Rel_Serving_Up(apiGateway, paymentProcessing, "")
Rel_Serving_Up(dbService, apiGateway, "")
@enduml

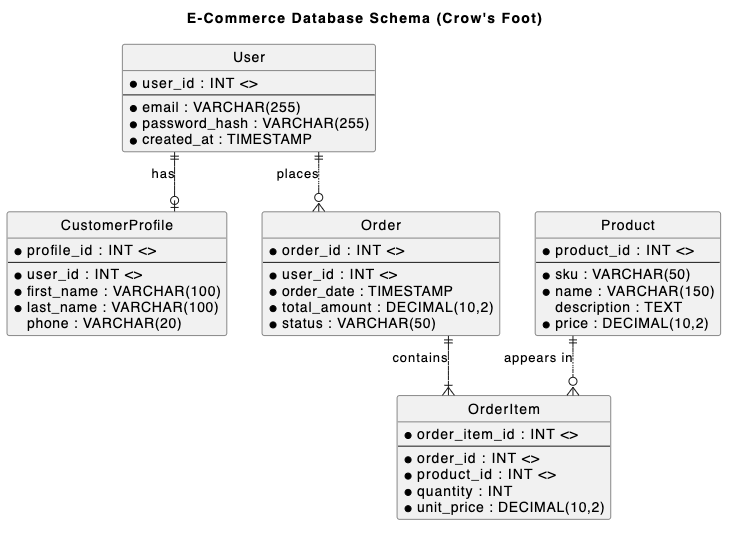

@startuml
title E-Commerce Database Schema (Crow's Foot)

' Hide circle icons for entities
hide circle
skinparam linetype ortho

entity "User" as user {
    * user_id : INT <>
    --
    * email : VARCHAR(255)
    * password_hash : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "CustomerProfile" as profile {
    * profile_id : INT <>
    --
    * user_id : INT <>
    * first_name : VARCHAR(100)
    * last_name : VARCHAR(100)
      phone : VARCHAR(20)
}

entity "Order" as order {
    * order_id : INT <>
    --
    * user_id : INT <>
    * order_date : TIMESTAMP
    * total_amount : DECIMAL(10,2)
    * status : VARCHAR(50)
}

entity "OrderItem" as item {
    * order_item_id : INT <>
    --
    * order_id : INT <>
    * product_id : INT <>
    * quantity : INT
    * unit_price : DECIMAL(10,2)
}

entity "Product" as product {
    * product_id : INT <>
    --
    * sku : VARCHAR(50)
    * name : VARCHAR(150)
      description : TEXT
    * price : DECIMAL(10,2)
}

' Relationships
user ||--o| profile : "has"
user ||--o{ order : "places"
order ||--|{ item : "contains"
product ||--o{ item : "appears in"

@enduml

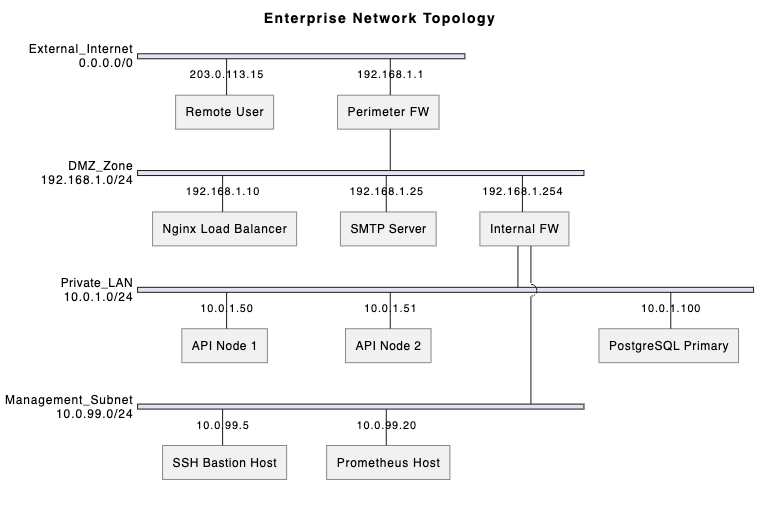

@startnwdiag
title Enterprise Network Topology

nwdiag {
    network External_Internet {
        address = "0.0.0.0/0"
        user_client [address = "203.0.113.15", description = "Remote User"];
        edge_firewall [address = "192.168.1.1", description = "Perimeter FW"];
    }

    network DMZ_Zone {
        address = "192.168.1.0/24"
        edge_firewall;
        load_balancer [address = "192.168.1.10", description = "Nginx Load Balancer"];
        mail_server [address = "192.168.1.25", description = "SMTP Server"];
        internal_firewall [address = "192.168.1.254", description = "Internal FW"];
    }

    network Private_LAN {
        address = "10.0.1.0/24"
        internal_firewall;
        app_server_01 [address = "10.0.1.50", description = "API Node 1"];
        app_server_02 [address = "10.0.1.51", description = "API Node 2"];
        db_master [address = "10.0.1.100", description = "PostgreSQL Primary"];
    }

    network Management_Subnet {
        address = "10.0.99.0/24"
        internal_firewall;
        admin_bastion [address = "10.0.99.5", description = "SSH Bastion Host"];
        monitoring_node [address = "10.0.99.20", description = "Prometheus Host"];
    }
}
@endnwdiag

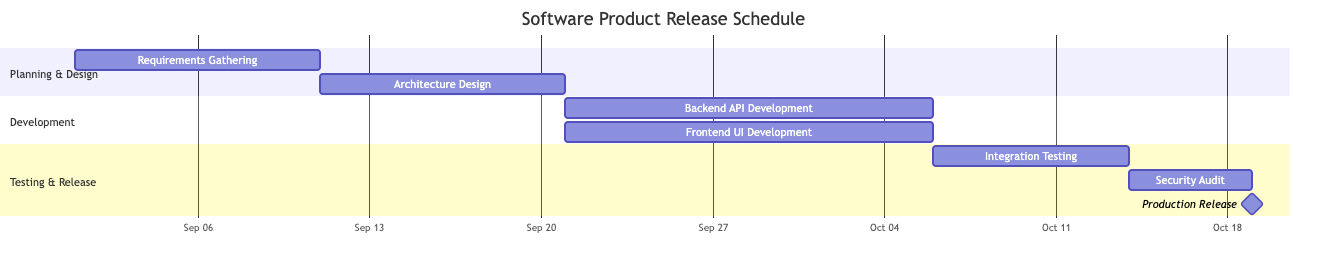

gantt
    title График выпуска программного продукта
    dateFormat  YYYY-MM-DD
    axisFormat  %b %d

    section Планирование и проектирование
    Сбор требований          :a1, 2026-09-01, 10д
    Проектирование архитектуры :a2, после a1, 10д

    section Разработка
    Разработка бэкенд API    :b1, после a2, 15д
    Разработка фронтенд UI   :b2, после a2, 15д

    section Тестирование и выпуск
    Интеграционное тестирование :c1, после b1 b2, 8д
    Аудит безопасности       :c2, после c1, 5д
    Выпуск в продакшен       :milestone, m1, после c2, 0д

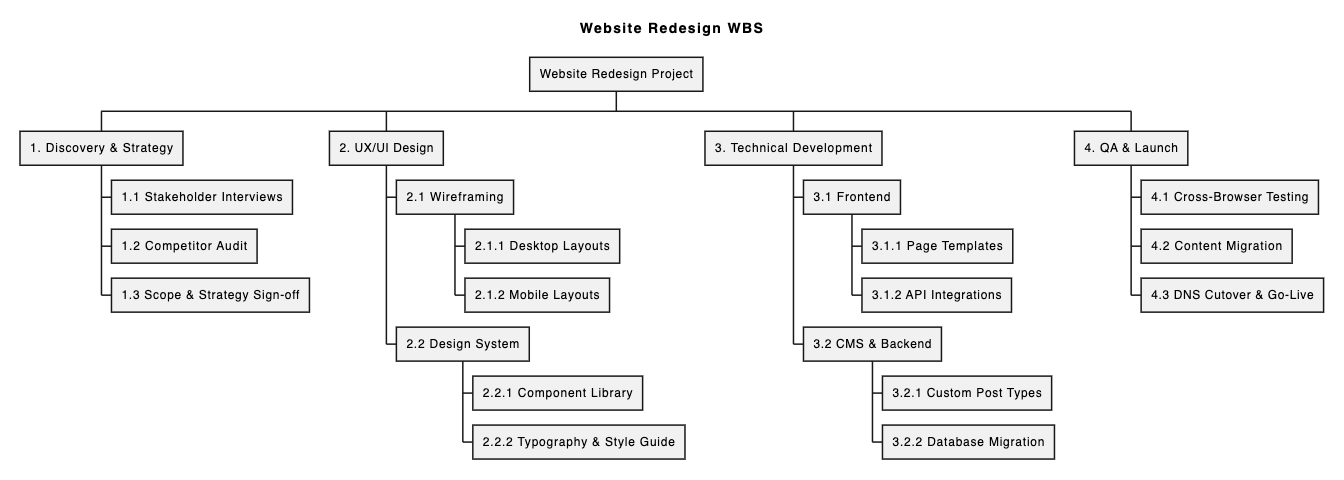

@startwbs
    title Иерархическая структура работ по редизайну сайта

* Проект редизайна сайта
** 1. Исследование и стратегия
*** 1.1 Интервью с заинтересованными сторонами
*** 1.2 Аудит конкурентов
*** 1.3 Утверждение объема и стратегии
** 2. Проектирование UX/UI
*** 2.1 Создание макетов
**** 2.1.1 Макеты для десктопа
**** 2.1.2 Макеты для мобильных устройств
*** 2.2 Система дизайна
**** 2.2.1 Библиотека компонентов
**** 2.2.2 Типографика и руководство по стилю
** 3. Техническая разработка
*** 3.1 Фронтенд
**** 3.1.1 Шаблоны страниц
**** 3.1.2 Интеграция API
*** 3.2 CMS и бэкенд
**** 3.2.1 Пользовательские типы записей
**** 3.2.2 Миграция базы данных
** 4. QA и запуск
*** 4.1 Кросс-браузерное тестирование
*** 4.2 Миграция контента
*** 4.3 Переключение DNS и запуск
@endwbs

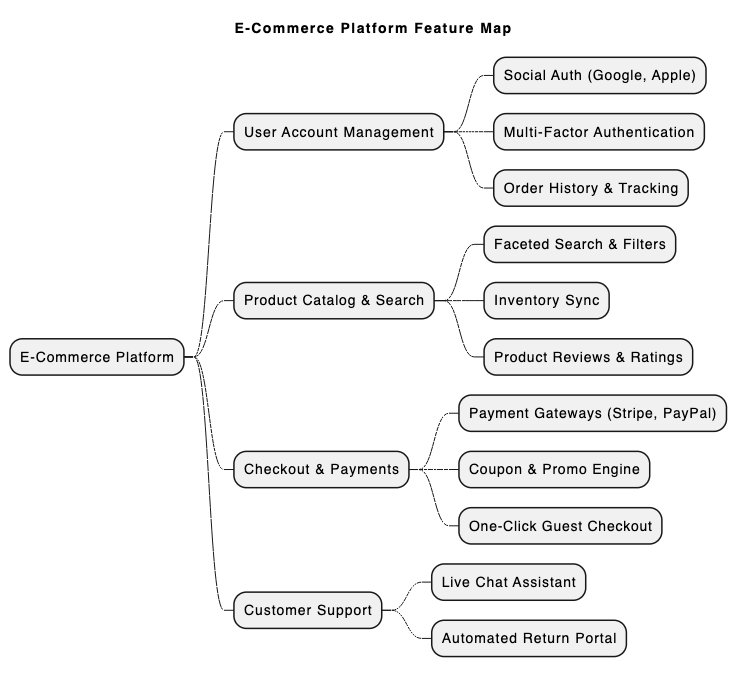

@startmindmap
    title Карта функций платформы электронной коммерции

* Платформа электронной коммерции
** Управление учетными записями пользователей
*** Социальная аутентификация (Google, Apple)
*** Многофакторная аутентификация
** История заказов и отслеживание
** Каталог товаров и поиск
*** Фасетный поиск и фильтры
*** Синхронизация складских запасов
*** Отзывы и рейтинги товаров
** Оформление заказа и платежи
*** Платежные шлюзы (Stripe, PayPal)
*** Движок купонов и промоакций
** Быстрая оплата для гостей в один клик
** Поддержка клиентов
*** Помощник живого чата
*** Автоматизированный портал возвратов
@endmindmap

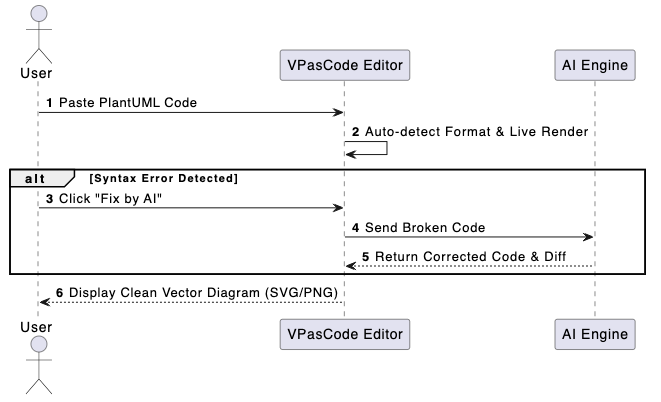

@startuml
autonumber
actor User
participant "VPasCode Editor" as Editor
participant "AI Engine" as AI

User -> Editor: Вставить код PlantUML
Editor -> Editor: Автоматическое определение формата и живой рендеринг
alt Обнаружена синтаксическая ошибка
    User -> Editor: Нажать «Исправить с помощью ИИ»
    Editor -> AI: Отправить нерабочий код
    AI --> Editor: Вернуть исправленный код и diff
end
Editor --> User: Отобразить чистую векторную диаграмму (SVG/PNG)
@enduml
