¿Qué tipos de diagramas puedes crear con PlantUML? (Guía completa)

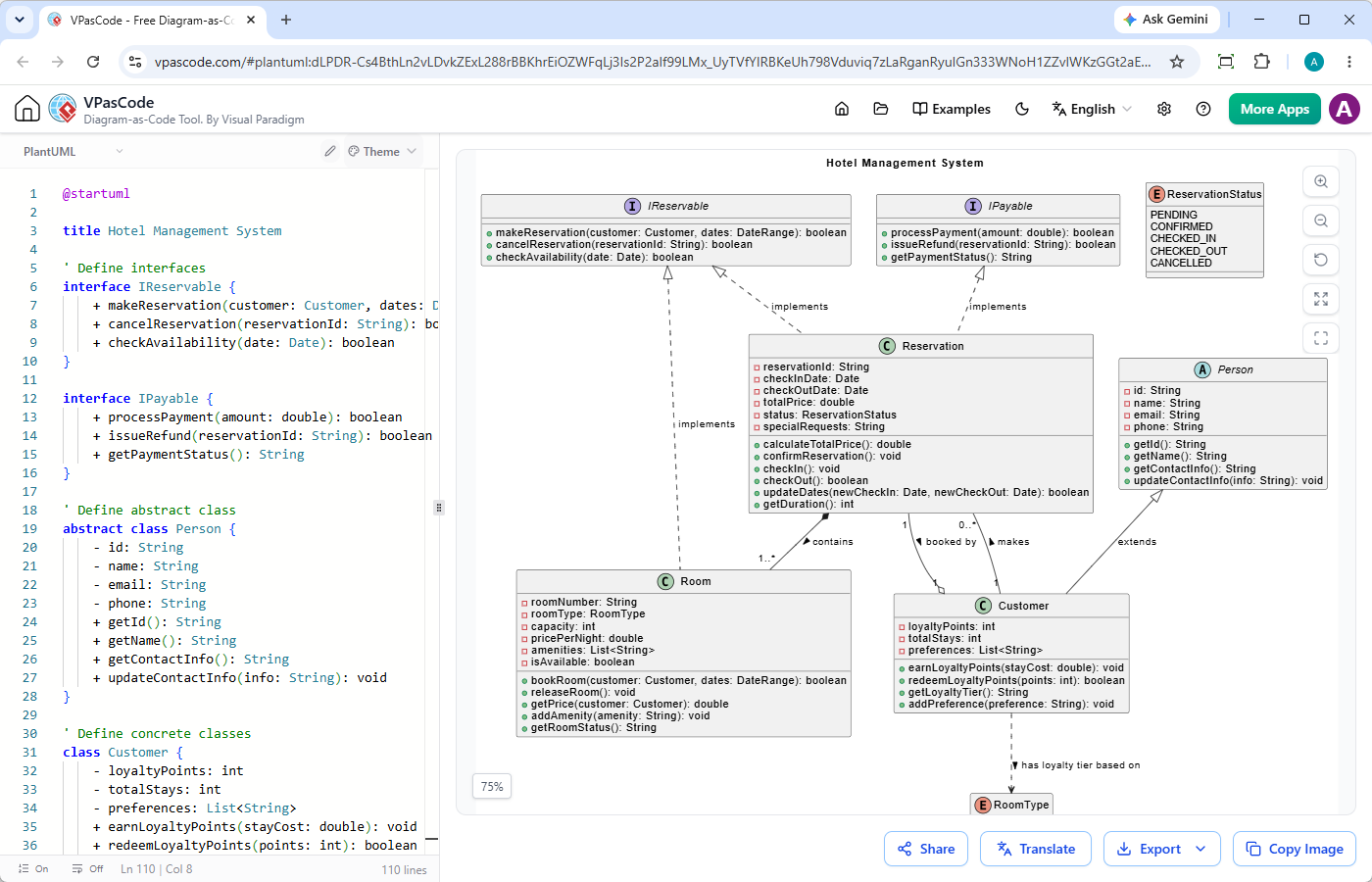

@startuml

title Sistema de Gestión de Hoteles

' Definir interfaces
interface IReservable {
    + hacerReserva(cliente: Cliente, fechas: RangoFechas): booleano
    + cancelarReserva(idReserva: String): booleano
    + verificarDisponibilidad(fecha: Fecha): booleano
}

interface IPagable {
    + procesarPago(monto: double): booleano
    + emitirReembolso(idReserva: String): booleano
    + obtenerEstadoPago(): String
}

' Definir clase abstracta
abstract class Persona {
    - id: String
    - nombre: String
    - email: String
    - telefono: String
    + getId(): String
    + getNombre(): String
    + getInformacionContacto(): String
    + actualizarInformacionContacto(info: String): void
}

' Definir clases concretas
class Cliente {
    - puntosFidelidad: int
    - estanciasTotales: int
    - preferencias: List
    + ganarPuntosFidelidad(costeEstancia: double): void
    + canjearPuntosFidelidad(puntos: int): booleano
    + obtenerNivelFidelidad(): String
    + agregarPreferencia(preferencia: String): void
}

class Habitacion {
    - numeroHabitacion: String
    - tipoHabitacion: TipoHabitacion
    - capacidad: int
    - precioPorNoche: double
    - comodidades: List
    - disponible: booleano
    + reservarHabitacion(cliente: Cliente, fechas: RangoFechas): booleano
    + liberarHabitacion(): void
    + obtenerPrecio(cliente: Cliente): double
    + agregarComodidad(comodidad: String): void
    + obtenerEstadoHabitacion(): String
}

class Reserva {
    - idReserva: String
    - fechaEntrada: Fecha
    - fechaSalida: Fecha
    - precioTotal: double
    - estado: EstadoReserva
    - solicitudesEspeciales: String
    + calcularPrecioTotal(): double
    + confirmarReserva(): void
    + checkIn(): void
    + checkOut(): booleano
    + actualizarFechas(nuevaEntrada: Fecha, nuevaSalida: Fecha): booleano
    + obtenerDuracion(): int
}

' Enumeración
enum TipoHabitacion {
    ESTANDAR
    DELUXE
    SUITE
    PRESIDENCIAL
}

' Enumeración
enum EstadoReserva {
    PENDIENTE
    CONFIRMADA
    CHECKED_IN
    CHECKED_OUT
    CANCELADA
}

' Relaciones
' Implementación de interfaz (línea punteada con triángulo)
IReservable <|.. Reserva : implementa
IPagable <|.. Reserva : implementa

' Herencia abstracta (línea sólida con triángulo)
Persona <|-- Cliente : extiende
' Composición (rombo sólido) - La Habitación es parte de la Reserva
Reserva *-- "1..*" Habitacion : contiene

' Asociación (línea sólida simple) con multiplicidad
Cliente "1" -- "0..*" Reserva : realiza

' Dependencia (flecha punteada) - Cliente depende de TipoHabitacion
Cliente ..> TipoHabitacion : tiene nivel de fidelidad basado en

' Asociación con etiqueta personalizada
Reserva "1" --o "1" Cliente : reservada por

' Realización de interfaz por clase abstracta (conector adicional opcional)
IReservable <|.. Habitacion : implementa

@enduml

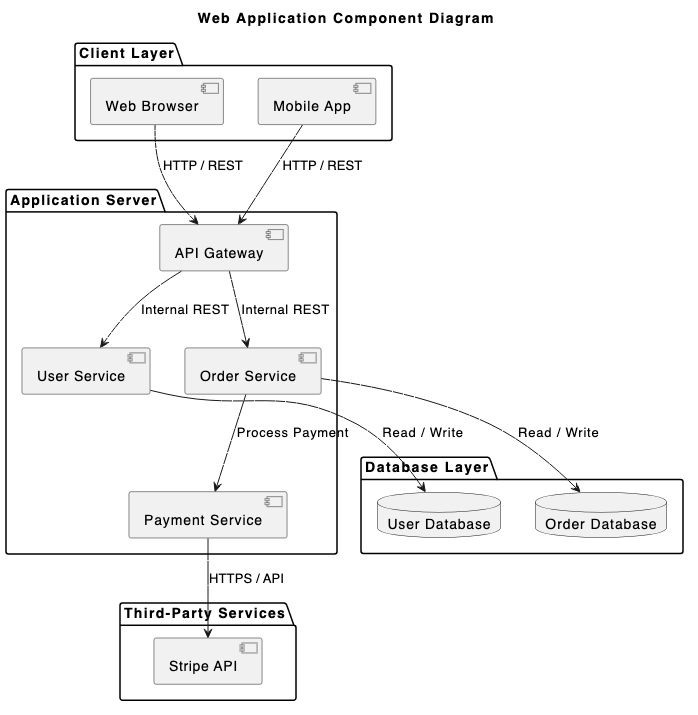

@startuml
title Diagrama de Componentes de Aplicación Web

package "Capa Cliente" {
    [Navegador Web] as Browser
    [Aplicación Móvil] as Mobile
}

package "Servidor de Aplicación" {
    [API Gateway] as Gateway
    [Servicio de Usuario] as UserService
    [Servicio de Pedidos] as OrderService
    [Servicio de Pago] as PaymentService
}

package "Capa de Base de Datos" {
    database "Base de Datos de Usuarios" as UserDB
    database "Base de Datos de Pedidos" as OrderDB
}

package "Servicios de Terceros" {
    [API de Stripe] as Stripe
}

' Conexiones
Browser --> Gateway : HTTP / REST
Mobile --> Gateway : HTTP / REST

Gateway --> UserService : REST Interno
Gateway --> OrderService : REST Interno

UserService --> UserDB : Leer / Escribir
OrderService --> OrderDB : Leer / Escribir
OrderService --> PaymentService : Procesar Pago

PaymentService --> Stripe : HTTPS / API
@enduml

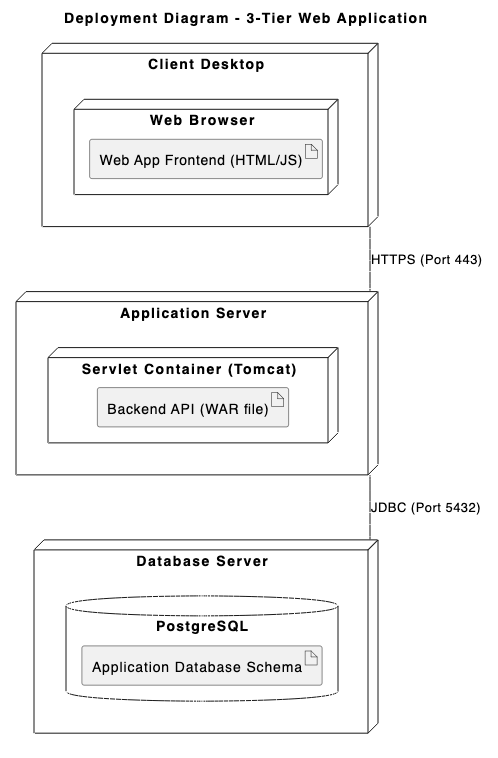

@startuml
title Diagrama de Despliegue - Aplicación Web de 3 Capas

skinparam componentStyle rectangle

node "Escritario Cliente" as clientNode {
  node "Navegador Web" as browser {
    artifact "Frontend de Aplicación Web (HTML/JS)" as frontend
  }
}

node "Servidor de Aplicación" as appServerNode {
  node "Contenedor de Servlets (Tomcat)" as tomcat {
    artifact "API Backend (archivo WAR)" as appApi
  }
}

node "Servidor de Base de Datos" as databaseNode {
  database "PostgreSQL" as postgres {
    artifact "Esquema de Base de Datos de la Aplicación" as dbSchema
  }
}

clientNode -- appServerNode : HTTPS (Puerto 443)
appServerNode -- databaseNode : JDBC (Puerto 5432)

@enduml

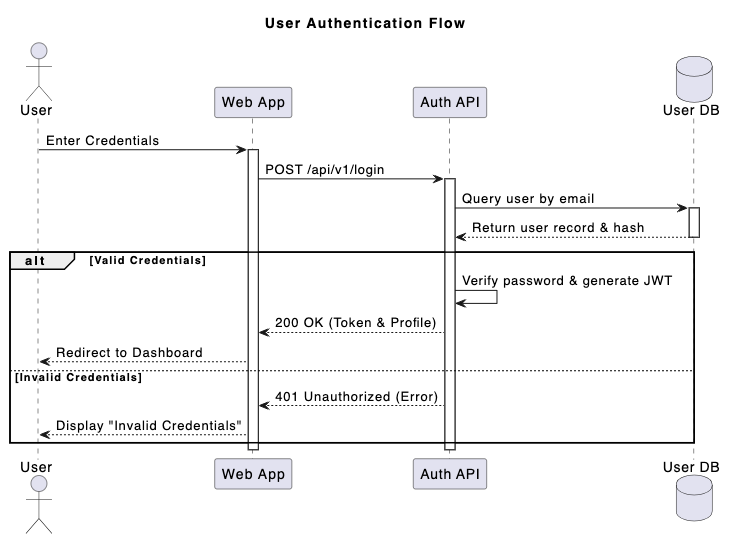

@startuml
título Flujo de Autenticación de Usuario

actor "Usuario" como user
participante "Aplicación Web" como app
participante "API de Autenticación" como auth
database "Base de Datos de Usuario" como db

user -> app : Ingresar Credenciales
activar app

app -> auth : POST /api/v1/login
activar auth

auth -> db : Consultar usuario por correo electrónico
activar db
db --> auth : Devolver registro de usuario y hash
desactivar db

alt Credenciales Válidas
    auth -> auth : Verificar contraseña y generar JWT
    auth --> app : 200 OK (Token y Perfil)
    app --> user : Redirigir al Panel de Control
else Credenciales Inválidas
    auth --> app : 401 No Autorizado (Error)
    app --> user : Mostrar "Credenciales Inválidas"
end

desactivar auth
desactivar app
@enduml

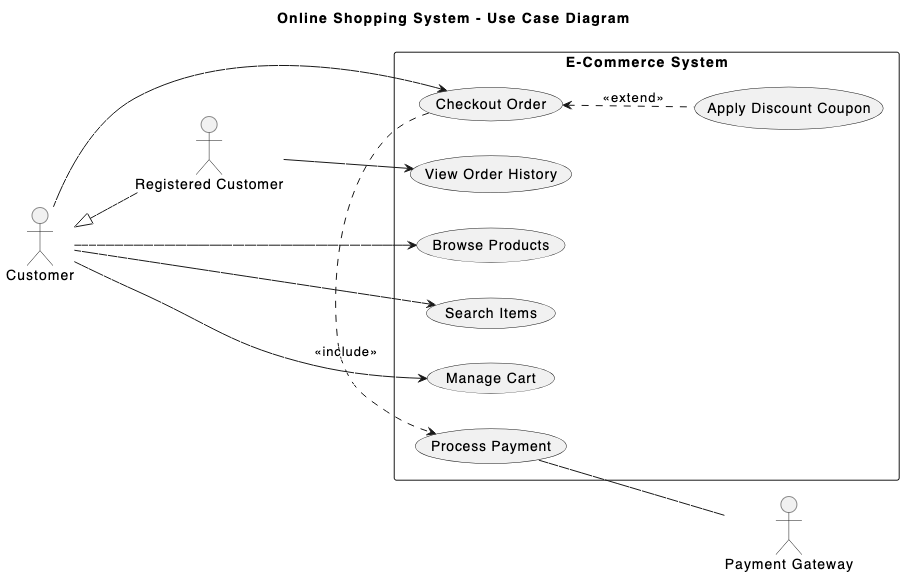

@startuml
título Sistema de Compras en Línea - Diagrama de Casos de Uso

dirección de izquierda a derecha

actor Cliente
actor "Cliente Registrado" como RegCustomer
actor "Pasarela de Pago" como PaymentSystem

Cliente <|-- RegCustomer rectángulo "Sistema de Comercio Electrónico" { caso de uso "Navegar Productos" como UC_Browse caso de uso "Buscar Artículos" como UC_Search caso de uso "Gestionar Carrito" como UC_Cart caso de uso "Finalizar Pedido" como UC_Checkout caso de uso "Aplicar Cupón de Descuento" como UC_Coupon caso de uso "Procesar Pago" como UC_Payment caso de uso "Ver Historial de Pedidos" como UC_History } Cliente --> UC_Browse
Cliente --> UC_Search
Cliente --> UC_Cart
Cliente --> UC_Checkout

RegCustomer --> UC_History

UC_Checkout .> UC_Payment : <>
UC_Checkout <.. UC_Coupon : <>

UC_Payment -- PaymentSystem
@enduml

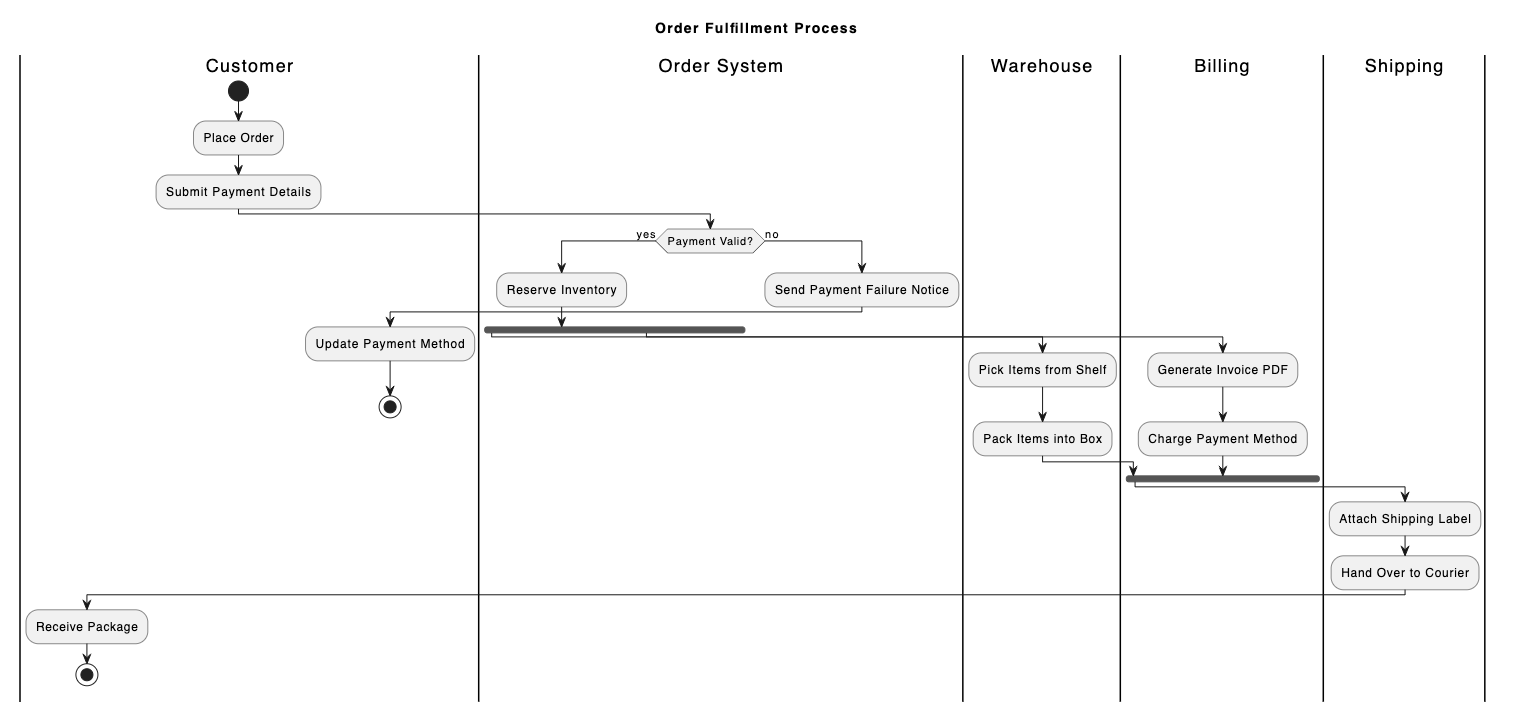

@startuml
título Proceso de Ejecución de Pedidos

|Cliente|
inicio
:Realizar Pedido;
:Enviar Detalles de Pago;

|Sistema de Pedidos|
si (Pago Válido?) entonces (sí)
    :Reservar Inventario;

    ' División de concurrencia
    bifurcación
        |Almacén|
        :Recoger Artículos del Estante;
        :Empaquetar Artículos en Caja;
    bifurcación nuevamente
        |Facturación|
        :Generar Factura PDF;
        :Cobrar Método de Pago;
    fin bifurcación

    |Envío|
    :Adjuntar Etiqueta de Envío;
    :Entregar al Mensajero;

    |Cliente|
    :Recibir Paquete;
    fin
si no (no)
    |Sistema de Pedidos|
    :Enviar Aviso de Fallo de Pago;
    |Cliente|
    :Actualizar Método de Pago;
    fin
endif
@enduml

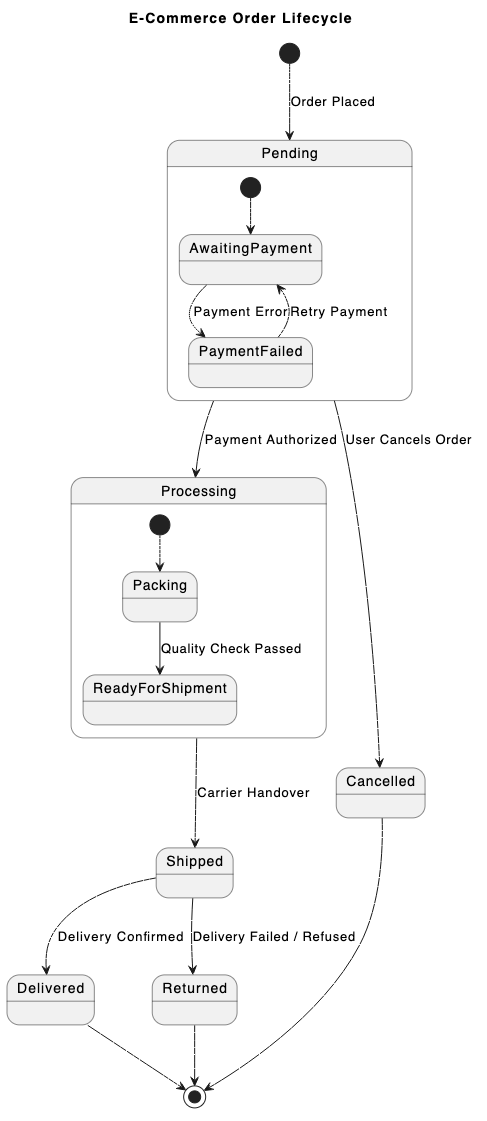

@startuml
título Ciclo de Vida del Pedido de Comercio Electrónico

[*] --> Pendiente : Pedido Realizado

estado Pendiente {
    [*] --> EsperandoPago
    EsperandoPago --> PagoFallido : Error de Pago
    PagoFallido --> EsperandoPago : Reintentar Pago
}

Pendiente --> Procesando : Pago Autorizado
Pendiente --> Cancelado : Usuario Cancela Pedido

estado Procesando {
    [*] --> Empaquetado
    Empaquetado --> ListoParaEnvío : Control de Calidad Aprobado
}

Procesando --> Enviado : Entrega al Transportista
Enviado --> Entregado : Entrega Confirmada
Enviado --> Devuelto : Entrega Fallida / Rechazada

Entregado --> [*]
Cancelado --> [*]
Devuelto --> [*]
@enduml

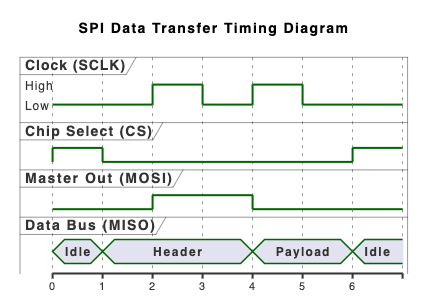

@startuml
título Diagrama de Temporización de Transferencia de Datos SPI

robusto "Reloj (SCLK)" como CLK
binario "Selección de Chip (CS)" como CS
binario "Salida del Maestro (MOSI)" como MOSI
conciso "Bus de Datos (MISO)" como MISO

@0
CS está Alto
CLK está Bajo
MOSI está Bajo
MISO está "Inactivo"

@1
CS está Bajo
MISO está "Cabecera"

@2
CLK está Alto
MOSI está Alto

@3
CLK está Bajo

@4
CLK está Alto
MOSI está Bajo
MISO está "Carga"

@5
CLK está Bajo

@6
CS está Alto
CLK está Bajo
MOSI está Bajo
MISO está "Inactivo"

@enduml

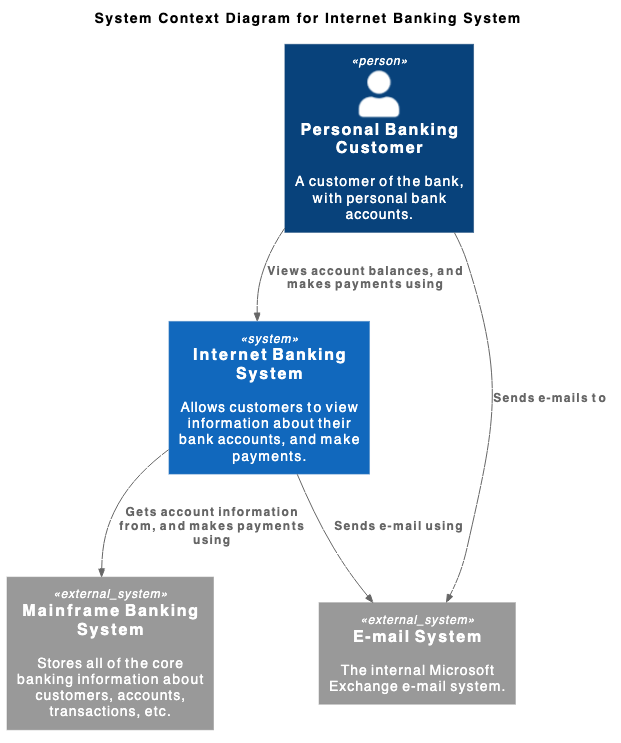

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

TÍTULO Diagrama de contexto del sistema para el sistema de banca por internet

Persona(customer, "Cliente de banca personal", "Un cliente del banco, con cuentas bancarias personales.")
Sistema(banking_system, "Sistema de banca por internet", "Permite a los clientes ver información sobre sus cuentas bancarias y realizar pagos.")

Sistema_Ext(mainframe, "Sistema bancario mainframe", "Almacena toda la información bancaria principal sobre clientes, cuentas, transacciones, etc.")
Sistema_Ext(email_system, "Sistema de correo electrónico", "El sistema de correo electrónico interno Microsoft Exchange.")

Rel(customer, banking_system, "Consulta los saldos de las cuentas y realiza pagos utilizando")
Rel(banking_system, mainframe, "Obtiene información de las cuentas y realiza pagos utilizando")
Rel(banking_system, email_system, "Envía correos electrónicos utilizando")
Rel_Back(email_system, customer, "Envía correos electrónicos a")
@enduml

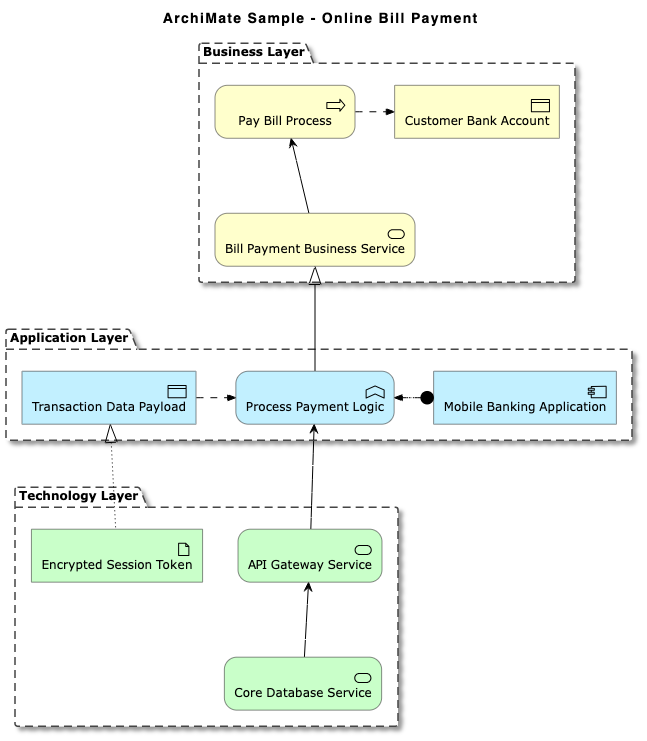

@startuml
!include <archimate/Archimate>

TÍTULO Muestra de ArchiMate - Pago de facturas en línea

Agrupación(business, "Capa de negocio"){
    Proceso_de_negocio(payBillProcess, "Proceso de pago de facturas")
    Objeto_de_negocio(bankAccount, "Cuenta bancaria del cliente")
    Servicio_de_negocio(paymentService, "Servicio de negocio de pago de facturas")
}

Agrupación(application, "Capa de aplicación"){
    Componente_de_aplicación(bankingApp, "Aplicación de banca móvil")
    Función_de_aplicación(paymentProcessing, "Lógica de procesamiento de pagos")
    Objeto_de_dato_de_aplicación(transactionRecord, "Carga útil de datos de transacción")
}

Agrupación(technology, "Capa de tecnología"){
    Artefacto_tecnológico(jwtToken, "Token de sesión encriptado")
    Servicio_tecnológico(apiGateway, "Servicio de puerta de enlace API")
    Servicio_tecnológico(dbService, "Servicio de base de datos principal")
}

Rel_Flow_Right(payBillProcess, bankAccount, "")
Rel_Serving_Up(paymentService, payBillProcess, "")
Rel_Specialization_Up(paymentProcessing, paymentService, "")
Rel_Flow_Right(transactionRecord, paymentProcessing, "")
Rel_Assignment_Left(bankingApp, paymentProcessing, "")
Rel_Realization_Up(jwtToken, transactionRecord, "")
Rel_Serving_Up(apiGateway, paymentProcessing, "")
Rel_Serving_Up(dbService, apiGateway, "")
@enduml

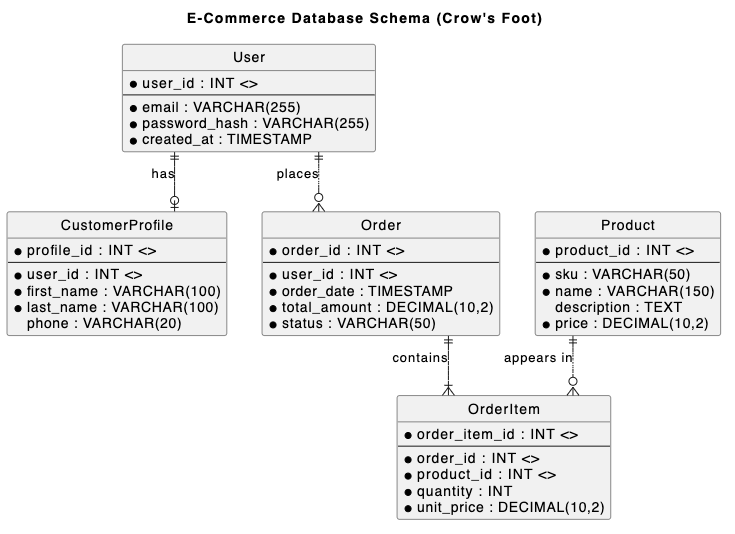

@startuml
TÍTULO Esquema de base de datos de comercio electrónico (Pie de cuervo)

' Ocultar iconos circulares para entidades
hide circle
skinparam linetype ortho

entidad "Usuario" as user {
    * user_id : INT <>
    --
    * email : VARCHAR(255)
    * password_hash : VARCHAR(255)
    * created_at : TIMESTAMP
}

entidad "Perfil_de_cliente" as profile {
    * profile_id : INT <>
    --
    * user_id : INT <>
    * first_name : VARCHAR(100)
    * last_name : VARCHAR(100)
      phone : VARCHAR(20)
}

entidad "Pedido" as order {
    * order_id : INT <>
    --
    * user_id : INT <>
    * order_date : TIMESTAMP
    * total_amount : DECIMAL(10,2)
    * status : VARCHAR(50)
}

entidad "Item_de_pedido" as item {
    * order_item_id : INT <>
    --
    * order_id : INT <>
    * product_id : INT <>
    * quantity : INT
    * unit_price : DECIMAL(10,2)
}

entidad "Producto" as product {
    * product_id : INT <>
    --
    * sku : VARCHAR(50)
    * name : VARCHAR(150)
      description : TEXT
    * price : DECIMAL(10,2)
}

' Relaciones
user ||--o| profile : "tiene"
user ||--o{ order : "realiza"
order ||--|{ item : "contiene"
product ||--o{ item : "aparece en"

@enduml

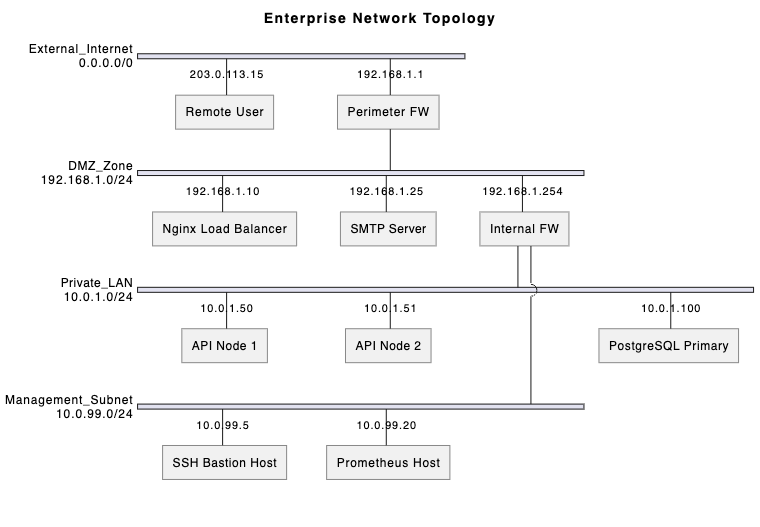

@startnwdiag
TÍTULO Topología de red empresarial

nwdiag {
    red External_Internet {
        address = "0.0.0.0/0"
        user_client [address = "203.0.113.15", description = "Usuario remoto"];
        edge_firewall [address = "192.168.1.1", description = "FW perimetral"];
    }

    red DMZ_Zone {
        address = "192.168.1.0/24"
        edge_firewall;
        load_balancer [address = "192.168.1.10", description = "Balanceador de carga Nginx"];
        mail_server [address = "192.168.1.25", description = "Servidor SMTP"];
        internal_firewall [address = "192.168.1.254", description = "FW interno"];
    }

    red Private_LAN {
        address = "10.0.1.0/24"
        internal_firewall;
        app_server_01 [address = "10.0.1.50", description = "Nodo API 1"];
        app_server_02 [address = "10.0.1.51", description = "Nodo API 2"];
        db_master [address = "10.0.1.100", description = "PostgreSQL Principal"];
    }

    red Management_Subnet {
        address = "10.0.99.0/24"
        internal_firewall;
        admin_bastion [address = "10.0.99.5", description = "Host bastión SSH"];
        monitoring_node [address = "10.0.99.20", description = "Host Prometheus"];
    }
}
@endnwdiag

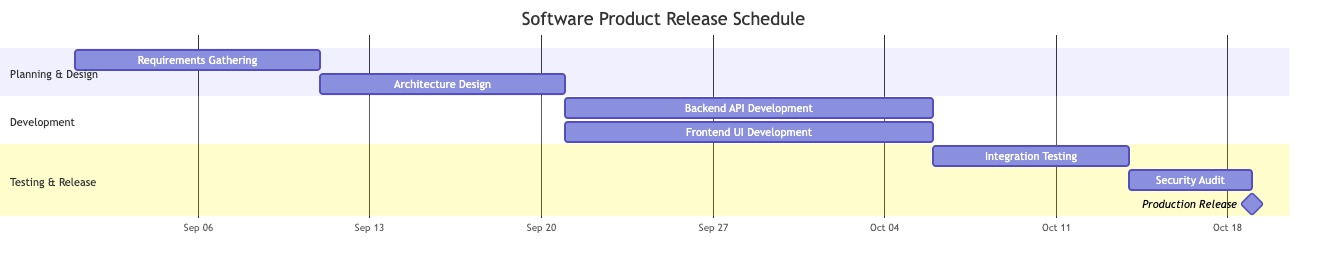

gantt
    título Calendario de Lanzamiento de Producto de Software
    formatoFecha  YYYY-MM-DD
    formatoEje  %b %d

    sección Planificación y Diseño
    Recopilación de Requisitos   :a1, 2026-09-01, 10d
    Diseño de Arquitectura      :a2, después de a1, 10d

    sección Desarrollo
    Desarrollo de API Backend  :b1, después de a2, 15d
    Desarrollo de UI Frontend  :b2, después de a2, 15d

    sección Pruebas y Lanzamiento
    Pruebas de Integración      :c1, después de b1 y b2, 8d
    Auditoría de Seguridad           :c2, después de c1, 5d
    Lanzamiento a Producción       :hitomill, m1, después de c2, 0d

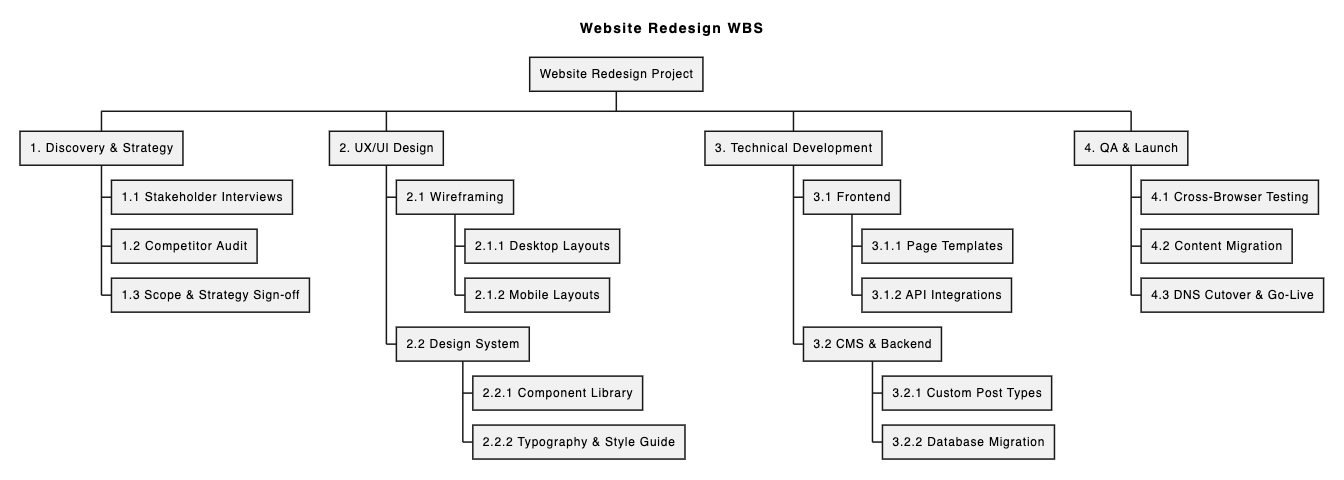

@startwbs
título EDT de Rediseño de Sitio Web

* Proyecto de Rediseño de Sitio Web
** 1. Descubrimiento y Estrategia
*** 1.1 Entrevistas con Partes Interesadas
*** 1.2 Auditoría de Competidores
*** 1.3 Aprobación de Alcance y Estrategia
** 2. Diseño UX/UI
*** 2.1 Wireframing
**** 2.1.1 Diseños para Escritorio
**** 2.1.2 Diseños para Móvil
*** 2.2 Sistema de Diseño
**** 2.2.1 Biblioteca de Componentes
**** 2.2.2 Tipografía y Guía de Estilo
** 3. Desarrollo Técnico
*** 3.1 Frontend
**** 3.1.1 Plantillas de Página
**** 3.1.2 Integraciones de API
*** 3.2 CMS y Backend
**** 3.2.1 Tipos de Publicación Personalizados
**** 3.2.2 Migración de Base de Datos
** 4. QA y Lanzamiento
*** 4.1 Pruebas Cruzadas de Navegador
*** 4.2 Migración de Contenido
*** 4.3 Cambio de DNS y Puesta en Marcha
@endwbs

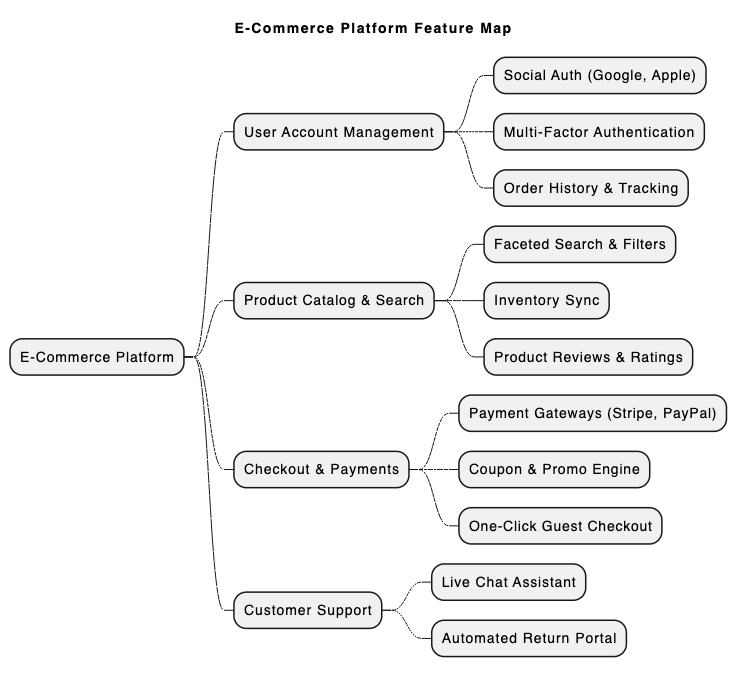

@startmindmap
título Mapa de Funciones de Plataforma de Comercio Electrónico

* Plataforma de Comercio Electrónico
** Gestión de Cuentas de Usuario
*** Autenticación Social (Google, Apple)
*** Autenticación Multifactor
*** Historial de Pedidos y Seguimiento
** Catálogo de Productos y Búsqueda
*** Búsqueda Facetada y Filtros
*** Sincronización de Inventario
*** Reseñas y Valoraciones de Productos
** Finalización de Compra y Pagos
*** Pasarelas de Pago (Stripe, PayPal)
*** Motor de Cupones y Promociones
*** Finalización de Compra para Invitados con un Solo Clic
** Soporte al Cliente
*** Asistente de Chat en Vivo
*** Portal de Devoluciones Automatizado
@endmindmap

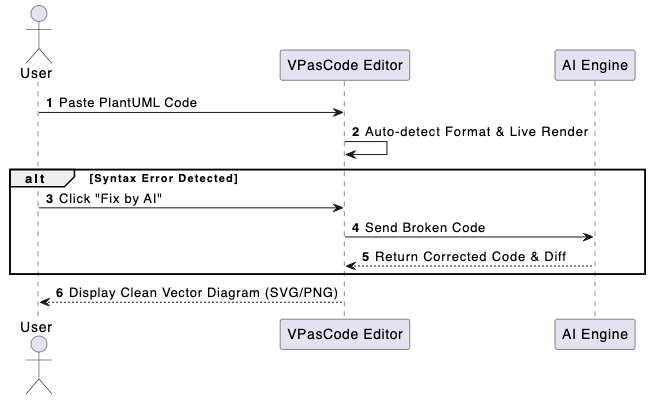

@startuml
autonumber
actor User
participant "Editor VPasCode" as Editor
participant "Motor IA" as AI

User -> Editor: Pegar código PlantUML
Editor -> Editor: Detección automática de formato y renderizado en vivo
alt Error de sintaxis detectado
    User -> Editor: Hacer clic en "Corregir con IA"
    Editor -> AI: Enviar código roto
    AI --> Editor: Devolver código corregido y diff
end
Editor --> User: Mostrar diagrama vectorial limpio (SVG/PNG)
@enduml
