Sequence Diagram vs Flowchart: Best Choice Guide & Tool

Elegir entre un diagrama de secuencia y un diagrama de flujo puede marcar la diferencia entre documentación de arquitectura cristalina y una confusión total de los desarrolladores. Aunque ambas son herramientas fundamentales de modelado visual, resuelven problemas fundamentalmente distintos. Un diagrama de flujo mapea la lógica procedural paso a paso, mientras que un diagrama de secuencia visualiza cómo interactúan los componentes del sistema a lo largo de una línea de tiempo. Si estás buscando una herramienta gratuita de diagramas de secuencia o el mejor editor de diagramas de secuencia para optimizar tu flujo de trabajo, comprender cuándo implementar cada formato es tu primer paso hacia una comunicación técnica más clara.

1. La diferencia fundamental: dinámica temporal frente a rutas lógicas

A un nivel alto, la distinción fundamental se reduce a dinámica temporal frente a lógica procedural:

Diagramas de secuencia: Se centran en intercambios de mensajes ordenados cronológicamente entre entidades activas (objetos, servicios o actores).
Diagramas de flujo: Se centran en ramificación condicional, progresión de estados y pasos algorítmicos dentro de un único proceso.

1.1 ¿Qué es un diagrama de secuencia? (Modelado de interacciones del sistema a lo largo del tiempo)

Un diagrama de secuencia es un diagrama de comportamiento estructural del Lenguaje Unificado de Modelado (UML) que ilustra cómo los procesos u objetos interactúan entre sí y en qué orden. Representa líneas de vida que se ejecutan verticalmente y solicitudes/respuestas de mensajes que pasan horizontalmente a lo largo del tiempo. Son indispensables para sistemas distribuidos, arquitecturas de microservicios y el diseño del ciclo de vida de las API.

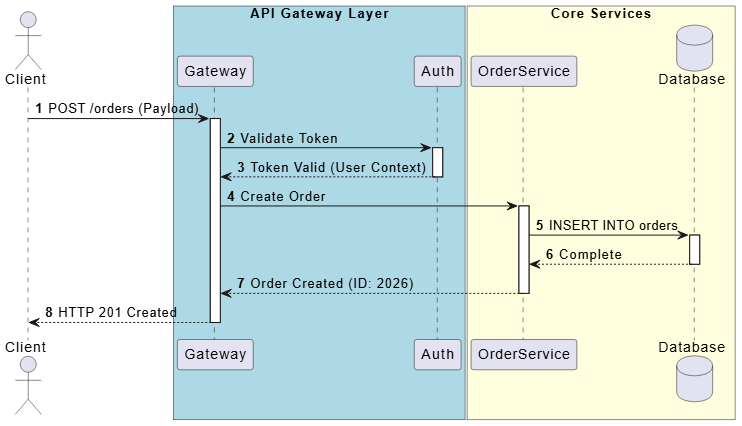

A continuación se muestra un diagrama de secuencia UML (dibujado con PlantUML).

Código PlantUML correspondiente:

PlantUML Editar PlantUML en VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml

autonumber
actor Cliente
box "Capa de API Gateway" #LightBlue
participante Gateway
participante Auth
end box
box "Servicios Core" #LightYellow
participante OrderService
database Database
end box

Cliente -> Gateway : POST /orders (Payload)
activate Gateway
Gateway -> Auth : Validar Token
activate Auth
Auth --> Gateway : Token Válido (Contexto de Usuario)
deactivate Auth

Gateway -> OrderService : Crear Pedido
activate OrderService
OrderService -> Database : INSERT INTO orders
activate Database
Database --> OrderService : Completado
deactivate Database
OrderService --> Gateway : Pedido Creado (ID: 2026)
deactivate OrderService
Gateway --> Cliente : HTTP 201 Creado
deactivate Gateway

@enduml

Edit PlantUML in VPasCode

Editar PlantUML en VPasCode

1.2 ¿Qué es un diagrama de flujo? (Mapeo de lógica procedural y árboles de decisión)

Un diagrama de flujo es una representación diagramática de un algoritmo, un flujo de trabajo o un proceso paso a paso.Utilizando formas geométricas estándar conectadas por flechas direccionales, los diagramas de flujo mapean nodos de decisión, puntos de entrada/salida y acciones secuenciales. Son excelentes para explicar flujos de trabajo operativos a partes interesadas no técnicas.

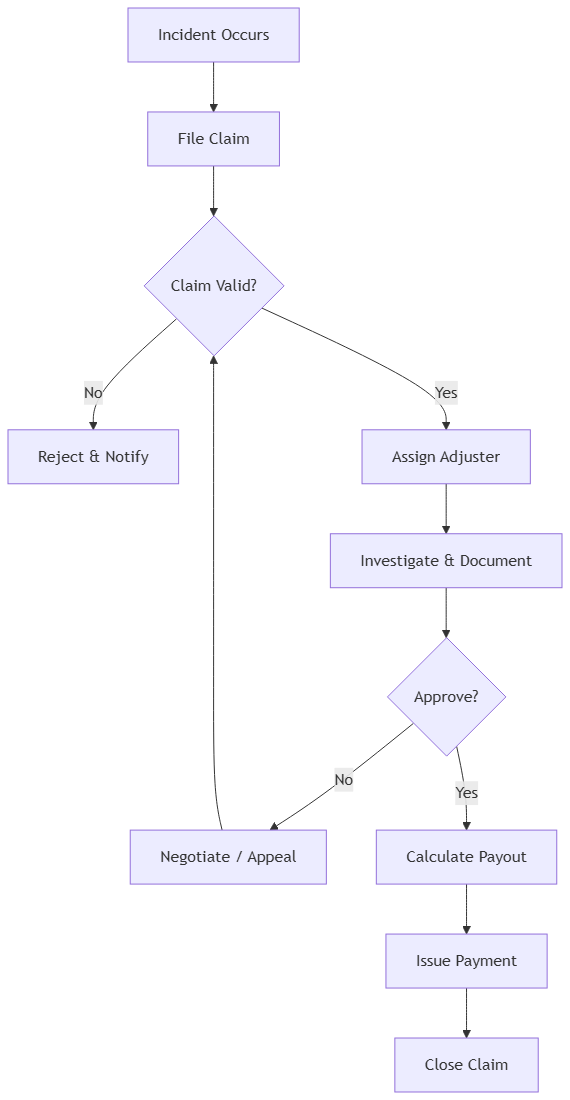

A continuación se muestra un diagrama de flujo (dibujado con Mermaid):

Código Mermaid correspondiente:

Mermaid Editar Mermaid en VPasCode

Mermaid Edit Mermaid in VPasCode

flowchart TD
    A[Ocurre un incidente] --> B[Presentar reclamo]
    B --> C{¿Reclamo válido?}
    C -->|No| D[Rechazar y notificar]
    C -->|Sí| E[Asignar ajustador]
    E --> F[Investigar y documentar]
    F --> G{¿Aprobar?}
    G -->|No| H[Negociar / Apelación]
    H --> C
    G -->|Sí| I[Calcular pago]
    I --> J[Emitir pago]
    J --> K[Cerrar reclamo]

Edit Mermaid in VPasCode

Editar Mermaid en VPasCode

2. Comparación arquitectónica lado a lado

Para evaluar rápidamente qué modelo se adapta mejor a su tarea técnica actual, considere las diferencias estructurales directas:

Vector de comparación	Diagrama de secuencia	Diagrama de flujo
Dimensión principal	Tiempo cronológico (ejecución de arriba hacia abajo)	Lógica y ramificación (flujo del proceso)
Elementos principales	Líneas de vida, barras de activación, mensajes síncronos/asíncronos	Óvalos de inicio/fin, diamantes de decisión, rectángulos de acción
Alcance del sistema	Interacciones entre múltiples componentes (Servicio A a Servicio B)	Ejecución de un solo proceso o lógica del recorrido del usuario
Audiencia principal	Arquitectos de software, desarrolladores de backend, diseñadores de API	Gerentes de producto, analistas de negocio, equipos multifuncionales

2.1 Desglose de elementos: Líneas de vida frente a nodos de decisión

En un diagrama de secuencia, las líneas verticales representan la vida útil de los participantes activos del sistema. Las flechas horizontales muestran la comunicación (por ejemplo, solicitudes HTTP POST o llamadas gRPC) entre las líneas de vida. En contraste, los diagramas de flujo se basan en diamantes de decisión (por ejemplo, «¿Está el usuario autenticado?») que dividen la ejecución en ramas independientes, independientemente de qué sistema las ejecute.

2.2 Alineación de la audiencia objetivo: Ingenieros frente a partes interesadas multifuncionales

Los diagramas de flujo son accesibles para casi cualquier persona, desde ejecutivos de negocios hasta líderes de atención al cliente. Los diagramas de secuencia requieren familiaridad con conceptos orientados a objetos o distribuidos, lo que los hace ideales para transferencias de ingeniería precisas donde las condiciones de carrera, los tiempos de espera y las expectativas de carga útil deben detallarse explícitamente.

3. Marco de decisión: Cuándo usar cada tipo de diagrama

3.1 Elija un Diagrama de Secuencia para: Llamadas a API, Microservicios y Flujos de Autenticación

Despliegue diagramas de secuencia cuando el tiempo de los componentes y la secuencia de mensajes sean críticos para la salud del sistema. Los casos de uso típicos incluyen:

Negociaciones de autenticación OAuth2 / JWT entre Cliente, Servidor y Proveedor de Identidad.
Colas de mensajería asíncronas impulsadas por eventos (Kafka, RabbitMQ).
Transacciones de pago en comercio electrónico que involucran pasarelas de pago y servicios de inventario.

3.2 Elija un Diagrama de Flujo para: Procesos de Negocio, Lógica Algorítmica y Bucles de Incorporación

Despliegue diagramas de flujo cuando su objetivo principal sea mapear lógica condicional o rutas operativas. Los casos de uso típicos incluyen:

Documentar secuencias de incorporación de usuarios y lógica de correo electrónico de respaldo.
Diseñar algoritmos de ordenamiento de backend o tuberías de transformación de datos.
Procedimientos Operativos Estándar (POE) para centros de servicio de TI.

3.3 El Escenario Híbrido: Cuando su Arquitectura Exige Ambos

La documentación técnica compleja a menudo requiere ambos formatos. Por ejemplo, podría usar un diagrama de flujo para definir la lógica de negocio de un motor de procesamiento de reclamos automatizado y seguirlo con un diagrama de secuencia que muestre las llamadas a API de microservicios que ejecutan el reclamo aprobado.

4. Flujos de Trabajo de Diagramación Modernos: Transición a Diagramas como Código

4.1 Por qué los DSLs de Texto a Diagrama (PlantUML y Mermaid) superan al Dibujo Manual

Las herramientas de dibujo manuales de arrastrar y soltar a menudo ralentizan a los equipos con la alineación de píxeles, el formato del lienzo y los archivos de exportación desactualizados. Los equipos de software modernos se están desplazando hacia Diagramas como Código utilizando Lenguajes Específicos de Dominio (DSL) como PlantUML y Mermaid. Escribir código basado en texto permite que los diagramas se controlen por versiones en Git junto con el código fuente de la aplicación.

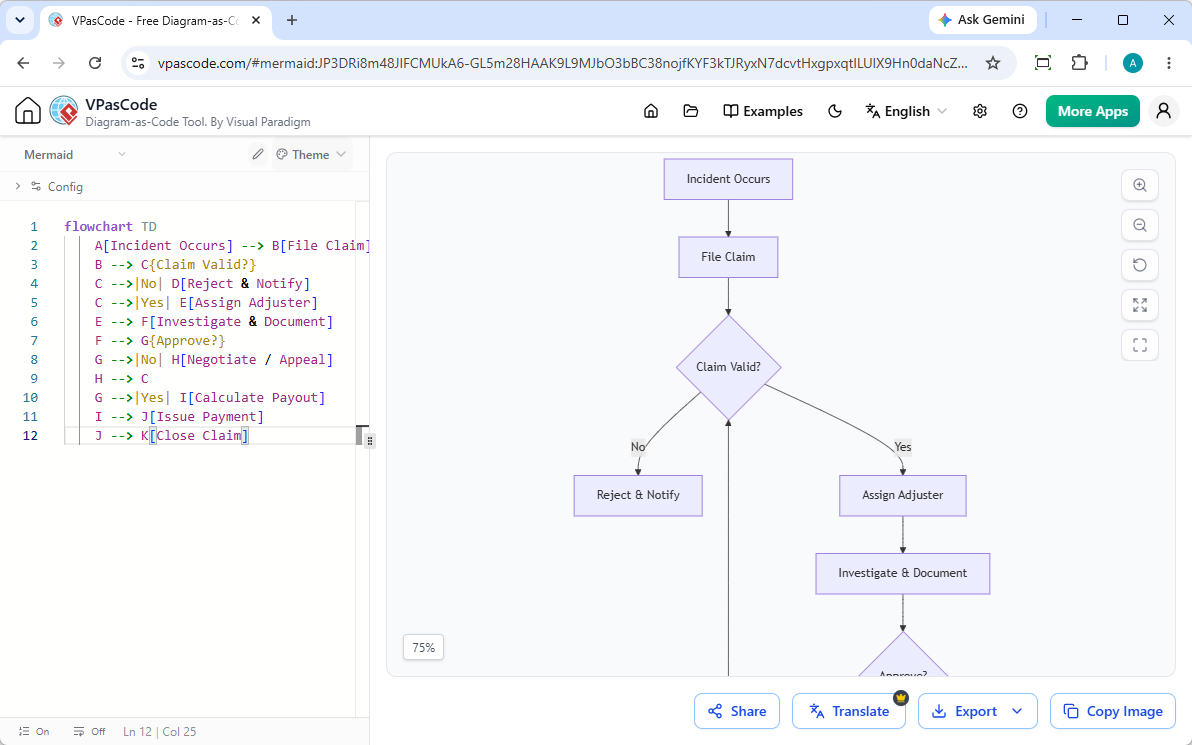

4.2 Simplificación de la Sintaxis de Diagramas de Secuencia y de Flujo con Visual Paradigm VPasCode

Si está buscando una herramienta fiable, herramienta gratuita de Diagramas de Secuencia o la mejor editor de Diagramas de Secuencia en línea, Visual Paradigm VPasCode ofrece una experiencia optimizada:

Detección Automática de Formato: Pegue scripts crudos de PlantUML, Mermaid, D2 o Graphviz en el editor: VPasCode reconoce instantáneamente el formato y genera el diagrama visual sin configuración manual.
Vista Previa en Vivo en Tiempo Real: Vea las actualizaciones lado a lado mientras escribe su código.
Exportaciones Flexibles de Alta Resolución: Exporta vectores SVG limpios o PNG de alta resolución para documentación, páginas de Wiki o integraciones con OpenDocs.

4.3 Traducción automática con IA y corrección de errores para equipos tecnológicos globales

VPasCode reduce la fricción en el mantenimiento del código con capacidades de IA integradas:

Corrección por IA:Diagnostica y resuelve instantáneamente errores de sintaxis en scripts de PlantUML o Mermaid con explicaciones detalladas de las diferencias.
Traducción nativa de diagramas con IA:Traduce instantáneamente las etiquetas de los diagramas a varios idiomas para apoyar a equipos de desarrollo internacionales.

5. Lista de verificación resumida: Cómo decidir en menos de 30 segundos

Regla rápida:
• Pregúntate:“¿Estoy describiendo interacciones temporales entre diferentes servicios u objetos?” → Usa un diagrama de secuencia.
• Pregúntate:“¿Estoy describiendo un camino de decisiones paso a paso o lógica de negocio?” → Usa un diagrama de flujo.

Prueba VPasCode ahora en: https://www.vpascode.com/editor/
