Sequence Diagram vs Flowchart: Best Choice Guide & Tool

在序列圖與流程圖之間做出選擇，可能意味著架構文件是清晰明瞭還是讓開發者完全困惑。雖然兩者都是基礎的視覺建模工具，但它們解決的是根本不同的問題。流程圖描繪逐步的程序邏輯，而序列圖則視覺化系統組件在時間軸上的互動方式。如果您正在尋找一個「免費序列圖工具或「最佳序列圖編輯器以簡化您的工作流程，了解何時部署何種格式是您邁向更清晰技術溝通的第一步。

1. 核心差異：時間動態 vs. 邏輯路徑

從高層面來看，核心區別在於「時間動態與「程序邏輯:

序列圖：「聚焦於「按時間順序排列的訊息交換在活躍實體（物件、服務或參與者）之間。
流程圖：「聚焦於「條件分支、狀態演進與演算法步驟在單一流程內。

1.1 什麼是序列圖？（模擬系統隨時間的互動）

序列圖是一種統一建模語言（UML）的結構行為圖，用於說明流程或物件如何彼此互動以及互動的順序。它描繪垂直延伸的生命線，以及訊息請求/回應隨時間水平傳遞。它們對於分散式系統、微服務架構與 API 生命週期設計至關重要。

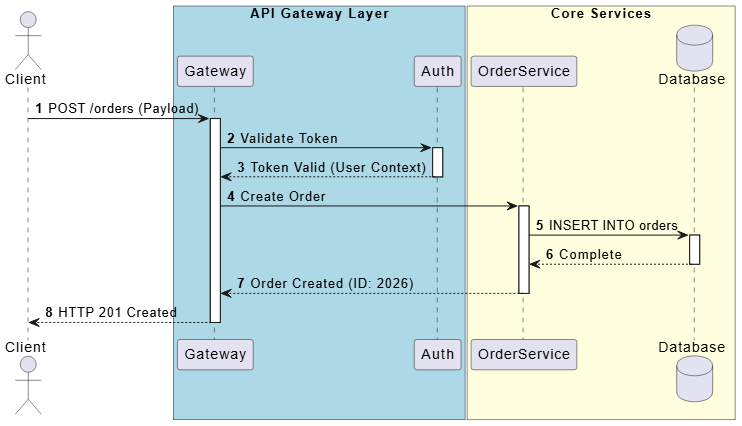

以下為一張 UML 序列圖（使用 PlantUML 繪製）。

對應的 PlantUML 程式碼：

PlantUML 在 VPasCode 中編輯 PlantUML

PlantUML Edit PlantUML in VPasCode

@startuml

autonumber
actor Client
box "API Gateway Layer" #LightBlue
participant Gateway
participant Auth
end box
box "Core Services" #LightYellow
participant OrderService
database Database
end box

Client -> Gateway : POST /orders (Payload)
activate Gateway
Gateway -> Auth : Validate Token
activate Auth
Auth --> Gateway : Token Valid (User Context)
deactivate Auth

Gateway -> OrderService : Create Order
activate OrderService
OrderService -> Database : INSERT INTO orders
activate Database
Database --> OrderService : Complete
deactivate Database
OrderService --> Gateway : Order Created (ID: 2026)
deactivate OrderService
Gateway --> Client : HTTP 201 Created
deactivate Gateway

@enduml

Edit PlantUML in VPasCode

在 VPasCode 中編輯 PlantUML

1.2 什麼是流程圖？（描繪程序邏輯與決策樹）

流程圖是演算法、工作流程或逐步過程的圖形化表示。流程圖使用標準幾何形狀，並以方向箭頭連接，用以標示決策節點、輸入/輸出點及順序動作。它們擅長向非技術利害關係人解釋運作流程。

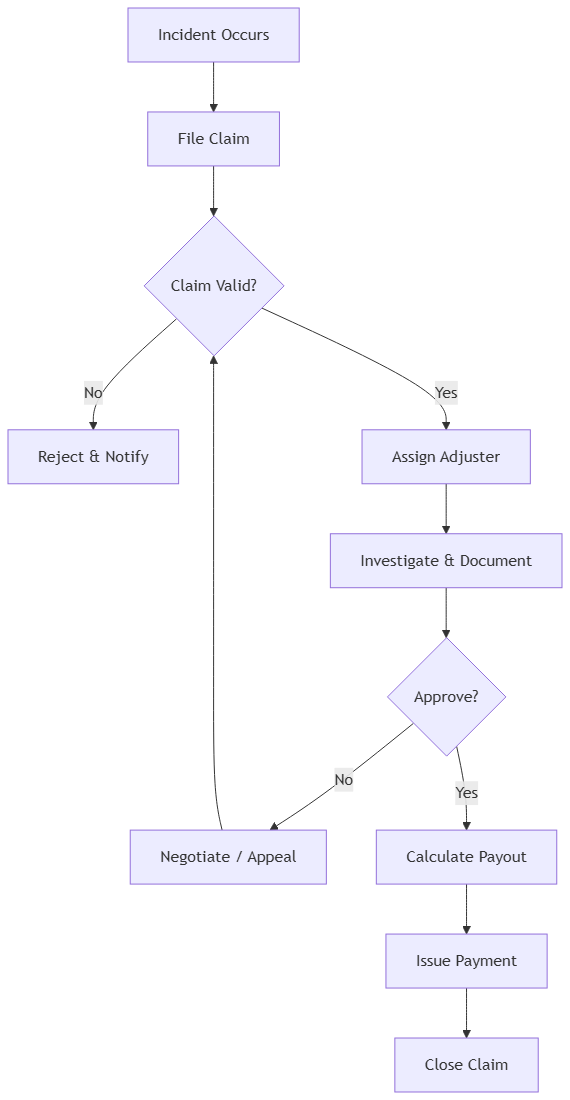

以下是流程圖（以 Mermaid 繪製）：

對應的 Mermaid 程式碼：

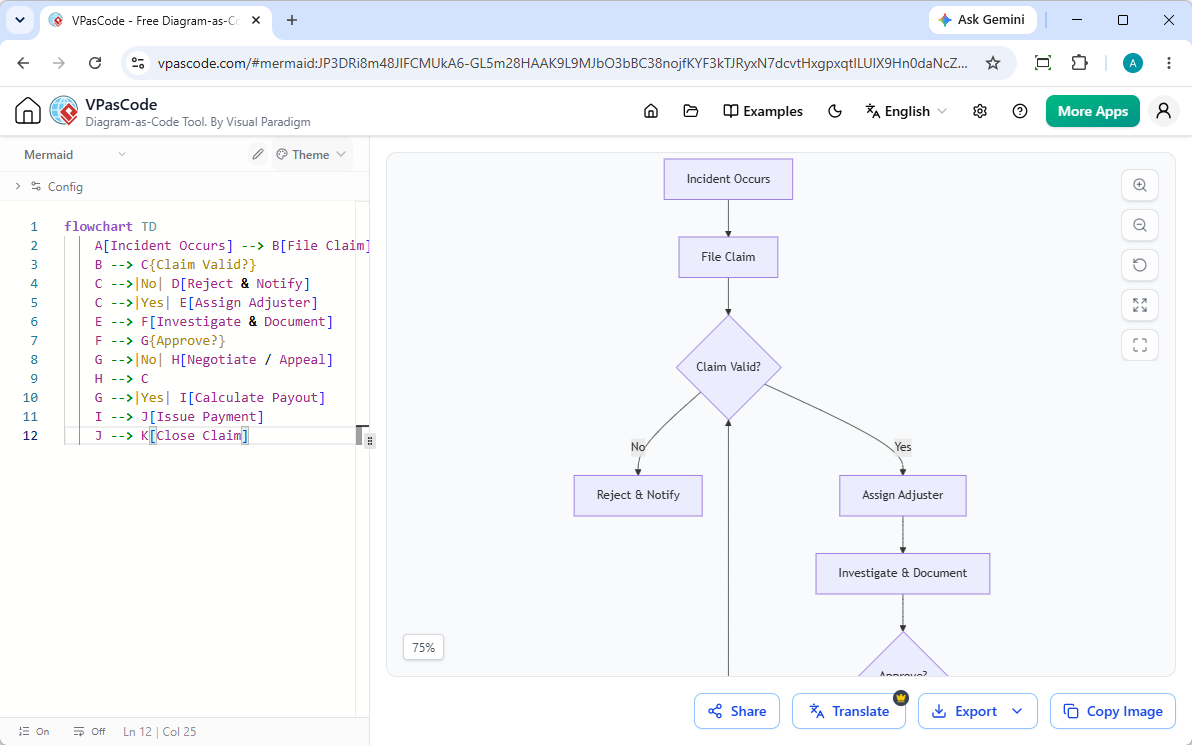

Mermaid 在 VPasCode 中編輯 Mermaid

Mermaid Edit Mermaid in VPasCode

flowchart TD
    A[發生事故] --> B[提出索賠]
    B --> C{索賠有效？}
    C -->|否| D[拒絕並通知]
    C -->|是| E[指派理賠員]
    E --> F[調查並記錄]
    F --> G{核准？}
    G -->|否| H[協商/申訴]
    H --> C
    G -->|是| I[計算賠付金額]
    I --> J[發出付款]
    J --> K[結案]

Edit Mermaid in VPasCode

在 VPasCode 中編輯 Mermaid

2. 並列架構比較

要快速評估哪種模型適合您當前的技術任務，請考慮直接的結構差異：

比較維度	序列圖	流程圖
主要維度	時間順序（由上至下執行）	邏輯與分支（流程走向）
核心元素	生命線、活化條、同步/非同步訊息	開始/結束橢圓、決策菱形、動作矩形
系統範圍	多元件互動（從服務 A 到服務 B）	單一流程執行或使用者旅程邏輯
主要受眾	軟體架構師、後端開發人員、API 設計師	產品經理、業務分析師、跨功能團隊

2.1 元素解析：生命線 vs. 決策節點

在序列圖中，垂直線代表活躍系統參與者的生命週期；水平箭頭顯示生命線之間的通訊（例如 HTTP POST 請求或 gRPC 呼叫）。相比之下，流程圖依賴決策菱形（例如「使用者是否已驗證？」），將執行過程分割為獨立分支，無論由哪個系統執行。

2.2 目標受眾對齊：工程師 vs. 跨功能利害關係人

流程圖幾乎任何人都能理解，從企業主管到客服主管皆可閱讀。序列圖則需要熟悉物件導向或分散式概念，因此非常適合需要精確工程交接的場合，其中競態條件、超時和載荷預期必須明確詳述。

3. 決策框架：何時使用哪種圖表

3.1 選擇序列圖表，適用於：API 呼叫、微服務與認證流程

當元件的時序與訊息順序對系統健康至關重要時，請部署序列圖表。典型使用情境包括：

客戶端、伺服器與身份提供者之間的 OAuth2 / JWT 認證握手程序。
非同步事件驅動訊息佇列（Kafka、RabbitMQ）。
涉及付款閘道與庫存服務的電子商務結帳交易。

3.2 選擇流程圖，適用於：業務流程、演算法邏輯與登入循環

當您的主要目標是繪製條件邏輯或操作路徑時，請部署流程圖。典型使用情境包括：

記錄使用者登入序列與備援電子郵件邏輯。
設計後端排序演算法或資料轉換管線。
IT 服務台標準作業程序（SOP）。

3.3 混合情境：當您的架構同時需要兩者時

複雜的技術文件通常需要兩種格式。例如，您可能使用流程圖來定義自動化理賠處理引擎的業務邏輯，接著搭配序列圖表，顯示執行已核准理賠的微服務 API 呼叫。

4. 現代圖表工作流程：轉向圖表即程式碼

4.1 為何文字轉圖表領域特定語言（PlantUML 與 Mermaid）優於手動繪圖

手動拖放繪圖工具常因像素對齊、畫布格式設定與過時的匯出檔案而拖慢團隊進度。現代軟體團隊正轉向「圖表即程式碼」，使用領域特定語言（DSL），例如 PlantUML 與 Mermaid。撰寫文字程式碼可讓圖表與應用程式原始碼一同在 Git 中進行版本控制。

4.2 透過 Visual Paradigm VPasCode 簡化序列圖表與流程圖語法

如果您正在尋找可靠、免費的序列圖表工具或最佳序列圖表編輯器線上工具，Visual Paradigm VPasCode提供簡化體驗：

自動格式偵測：將原始 PlantUML、Mermaid、D2 或 Graphviz 腳本貼上編輯器——VPasCode 會立即識別格式並渲染視覺圖表，無需手動設定。
即時預覽：在輸入程式碼時，可並排查看更新內容。
彈性高解析度匯出：匯出乾淨的向量 SVG 或高解析度 PNG，用於文件、Wiki 頁面或 OpenDocs 整合。
