Diagramme de séquence vs. Organigramme : Quand utiliser l’un ou l’autre (et pourquoi cela compte)

Choisir entre un diagramme de séquence et un organigramme peut faire la différence entre des documents d’architecture parfaitement clairs et une confusion totale des développeurs. Bien que tous deux soient des outils fondamentaux de modélisation visuelle, ils résolvent des problèmes fondamentalement différents. Un organigramme cartographie la logique procédurale étape par étape, tandis qu’un diagramme de séquence visualise comment les composants d’un système interagissent au fil du temps. Si vous recherchez unoutil gratuit de diagramme de séquence ou lemeilleur éditeur de diagramme de séquence pour rationaliser votre flux de travail, comprendre quand déployer chaque format est votre première étape vers une communication technique plus claire.

1. La différence fondamentale : Dynamique temporelle vs. Chemins logiques

À un niveau élevé, la distinction fondamentale se résume àdynamique temporelle versus logique procédurale:

• Diagrammes de séquence : Se concentrent suréchanges de messages ordonnés dans le temps entre des entités actives (objets, services ou acteurs).
• Organigrammes : Se concentrent surbranchement conditionnel, progression d’état et étapes algorithmiques au sein d’un processus unique.

1.1 Qu’est-ce qu’un diagramme de séquence ? (Modélisation des interactions système dans le temps)

Un diagramme de séquence est un diagramme de comportement structurel du Langage de Modélisation Unifié (UML) qui illustre comment les processus ou les objets interagissent les uns avec les autres et dans quel ordre. Il représente des lignes de vie s’exécutant verticalement et des demandes/réponses de messages passant horizontalement au fil du temps. Ils sont indispensables pour les systèmes distribués, les architectures de microservices et la conception du cycle de vie des API.

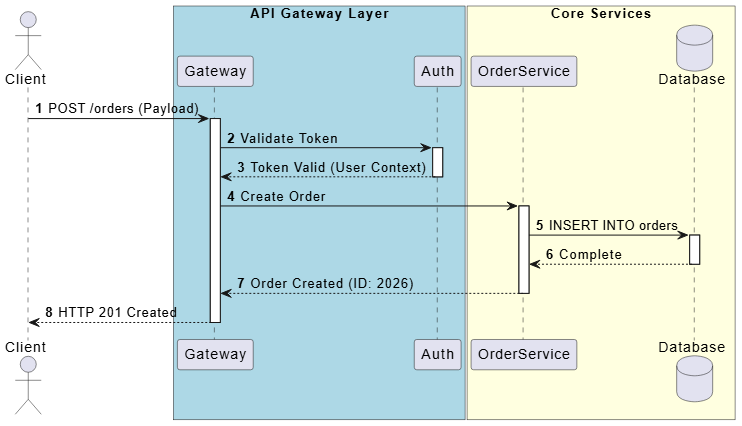

Voici un diagramme de séquence UML (dessiné avec PlantUML).

Code PlantUML correspondant :

@startuml

autonumber
actor Client
box "Couche API Gateway" #LightBlue
participant Gateway
participant Auth
end box
box "Services Core" #LightYellow
participant OrderService
database Database
end box

Client -> Gateway : POST /orders (Payload)
activate Gateway
Gateway -> Auth : Valider le jeton
activate Auth
Auth --> Gateway : Jeton valide (Contexte utilisateur)
deactivate Auth

Gateway -> OrderService : Créer une commande
activate OrderService
OrderService -> Database : INSERT INTO orders
activate Database
Database --> OrderService : Terminé
deactivate Database
OrderService --> Gateway : Commande créée (ID : 2026)
deactivate OrderService
Gateway --> Client : HTTP 201 Created
deactivate Gateway

@enduml

1.2 Qu’est-ce qu’un organigramme ? (Cartographie de la logique procédurale et des arbres de décision)

Un organigramme est une représentation schématique d’un algorithme, d’un flux de travail ou d’un processus étape par étape.En utilisant des formes géométriques standard reliées par des flèches directionnelles, les organigrammes cartographient les nœuds de décision, les points d’entrée/sortie et les actions séquentielles. Ils excellent à expliquer les flux de travail opérationnels aux parties prenantes non techniques.

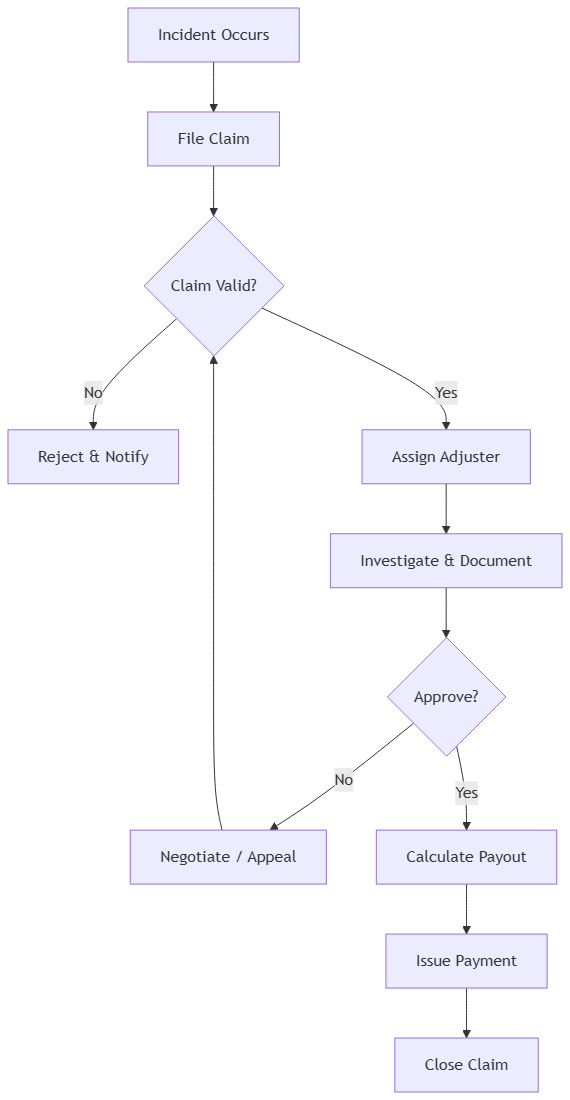

Voici un organigramme (dessiné avec Mermaid) :

Code Mermaid correspondant :

flowchart TD
    A[Incident se produit] --> B[Déposer une réclamation]
    B --> C{Réclamation valide ?}
    C -->|Non| D[Rejeter et notifier]
    C -->|Oui| E[Affecter un expert]
    E --> F[Enquêter et documenter]
    F --> G{Approuver ?}
    G -->|Non| H[Négocier / Faire appel]
    H --> C
    G -->|Oui| I[Calculer le paiement]
    I --> J[Émettre le paiement]
    J --> K[Clôturer la réclamation]

2. Comparaison architecturale côte à côte

Pour évaluer rapidement quel modèle correspond à votre tâche technique actuelle, considérez les différences structurelles directes :

2.1 Décomposition des éléments : Lignes de vie vs. Nœuds de décision

Dans un diagramme de séquence, les lignes verticales représentent la durée de vie des participants actifs du système. Les flèches horizontales indiquent la communication (par exemple, des requêtes HTTP POST ou des appels gRPC) entre les lignes de vie. En revanche, les organigrammes s’appuient sur des losanges de décision (par exemple, « L’utilisateur est-il authentifié ? ») qui divisent l’exécution en branches indépendantes, quel que soit le système qui les exécute.

2.2 Alignement du public cible : Ingénieurs vs. Parties prenantes transversales

Les organigrammes sont accessibles à presque tout le monde, des dirigeants d’entreprise aux responsables du support client. Les diagrammes de séquence nécessitent une familiarité avec les concepts orientés objet ou distribués, ce qui les rend idéaux pour des transmissions d’ingénierie précises où les conditions de course, les délais d’attente et les attentes de charge utile doivent être explicitement détaillées.

3. Cadre de décision : Quand utiliser quel diagramme

3.1 Choisir un diagramme de séquence pour : appels d’API, microservices et flux d’authentification

Déployez des diagrammes de séquence lorsque la temporisation des composants et la séquençage des messages sont critiques pour la santé du système. Les cas d’utilisation typiques incluent :

• Poignées de main d’authentification OAuth2 / JWT entre le client, le serveur et le fournisseur d’identité.
• Files d’attente de messagerie asynchrones pilotées par des événements (Kafka, RabbitMQ).
• Transactions de paiement e-commerce impliquant des passerelles de paiement et des services d’inventaire.

3.2 Choisir un organigramme pour : processus métier, logique algorithmique et boucles d’intégration

Déployez des organigrammes lorsque votre objectif principal est de cartographier la logique conditionnelle ou les chemins opérationnels. Les cas d’utilisation typiques incluent :

• Documentation des séquences d’intégration des utilisateurs et de la logique de fallback par e-mail.
• Conception d’algorithmes de tri backend ou de pipelines de transformation de données.
• Procédures opérationnelles standard (POS) pour les centres de services informatiques.

3.3 Le scénario hybride : lorsque votre architecture exige les deux

La documentation technique complexe nécessite souvent les deux formats. Par exemple, vous pourriez utiliser un organigramme pour définir la logique métier d’un moteur de traitement automatisé des réclamations, puis le compléter par un diagramme de séquence montrant les appels d’API de microservices qui exécutent la réclamation approuvée.

4. Flux de travail modernes de diagrammation : transition vers le diagramme en tant que code

4.1 Pourquoi les langages spécifiques au domaine (DSL) de texte vers diagramme (PlantUML & Mermaid) surpassent le dessin manuel

Les outils de dessin manuels par glisser-déposer ralentissent souvent les équipes avec l’alignement des pixels, la mise en forme de la toile et les fichiers d’exportation obsolètes. Les équipes logicielles modernes se tournent vers le diagramme en tant que code en utilisant des langages spécifiques au domaine (DSL) comme PlantUML et Mermaid. L’écriture de code basé sur du texte permet de versionner les diagrammes dans Git aux côtés du code source de l’application.

4.2 Rationalisation de la syntaxe des diagrammes de séquence et des organigrammes avec Visual Paradigm VPasCode

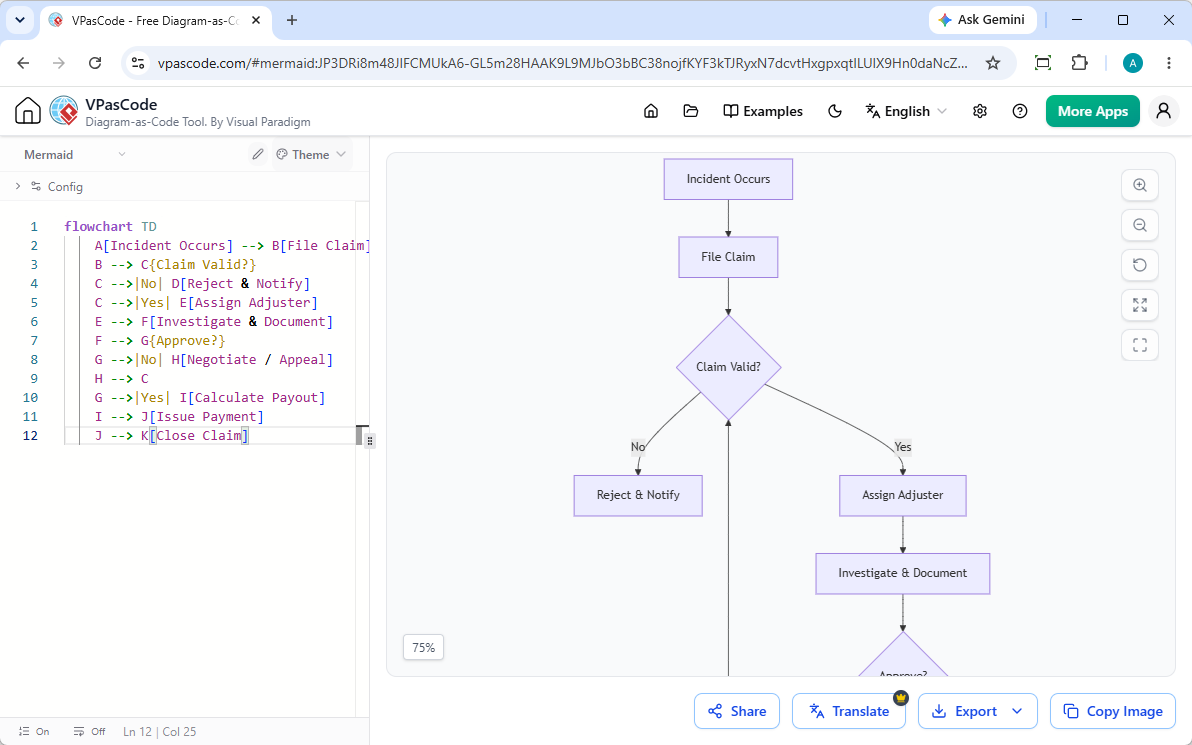

Si vous recherchez un outil fiable, gratuit pour les diagrammes de séquence ou le meilleur éditeur de diagrammes de séquence en ligne, Visual Paradigm VPasCode offre une expérience simplifiée :

• Détection automatique du format : Collez un script brut PlantUML, Mermaid, D2 ou Graphviz dans l’éditeur : VPasCode reconnaît instantanément le format et rend le diagramme visuel sans configuration manuelle.
• Aperçu en direct en temps réel : Visualisez les mises à jour côte à côte pendant que vous tapez votre code.
• Exports haute résolution flexibles : Exportez des vecteurs SVG propres ou des PNG haute résolution pour la documentation, les pages Wiki ou les intégrations OpenDocs.

4.3 Traduction automatique par IA et correction d’erreurs pour les équipes technologiques mondiales

VPasCode réduit les frictions liées à la maintenance du code grâce à ses capacités d’IA intégrées :

• Correction par l’IA : Diagnostiquez et résolvez instantanément les erreurs de syntaxe dans les scripts PlantUML ou Mermaid avec des explications de diff détaillées.
• Traduction native de diagrammes par IA : Traduisez instantanément les libellés des diagrammes dans plusieurs langues pour soutenir les équipes de développement internationales.

5. Liste de vérification récapitulative : Comment décider en moins de 30 secondes

Règle générale rapide :
• Demandez-vous :« Décris-je des interactions temporelles entre différents services/objets ? » → Utilisez un diagramme de séquence.
• Demandez-vous :« Décris-je un chemin de décision étape par étape ou une logique métier ? » → Utilisez un organigramme.

Essayez VPasCode dès maintenant à : https://www.vpascode.com/editor/
