Việc lựa chọn giữa sơ đồ trình tự và sơ đồ luồng có thể tạo nên sự khác biệt giữa tài liệu kiến trúc rõ ràng như pha lê và sự bối rối hoàn toàn của các nhà phát triển. Mặc dù cả hai đều là công cụ mô hình hóa trực quan cơ bản, chúng giải quyết những vấn đề cơ bản khác nhau. Một sơ đồ luồng ánh xạ logic thủ tục từng bước, trong khi một sơ đồ trình tự trực quan hóa cách các thành phần hệ thống tương tác qua một dòng thời gian. Nếu bạn đang tìm kiếm một công cụ sơ đồ trình tự miễn phí hoặc trình chỉnh sửa sơ đồ trình tự tốt nhất để tối ưu hóa quy trình làm việc của bạn, việc hiểu rõ khi nào nên triển khai từng định dạng là bước đầu tiên hướng tới giao tiếp kỹ thuật rõ ràng hơn.
1. Sự khác biệt cốt lõi: Động lực thời gian so với các tuyến đường logic
Ở cấp độ tổng quát, sự khác biệt cốt lõi nằm ở động lực thời gian so với logic thủ tục:
- Sơ đồ trình tự: Tập trung vào các trao đổi thông điệp được sắp xếp theo thời gian giữa các thực thể chủ động (đối tượng, dịch vụ hoặc tác nhân).
- Sơ đồ luồng: Tập trung vào nhánh có điều kiện, tiến triển trạng thái và các bước thuật toán trong một quy trình đơn lẻ.
1.1 Sơ đồ trình tự là gì? (Mô hình hóa tương tác hệ thống theo thời gian)
Một sơ đồ trình tự là một biểu đồ hành vi cấu trúc của Ngôn ngữ Mô hình hóa Thống nhất (UML), minh họa cách các quy trình hoặc đối tượng tương tác với nhau và theo thứ tự nào. Nó mô tả các đường đời chạy theo chiều dọc và các yêu cầu/phản hồi thông điệp đi ngang qua thời gian. Chúng là không thể thiếu đối với các hệ thống phân tán, kiến trúc vi dịch vụ và thiết kế vòng đời API.

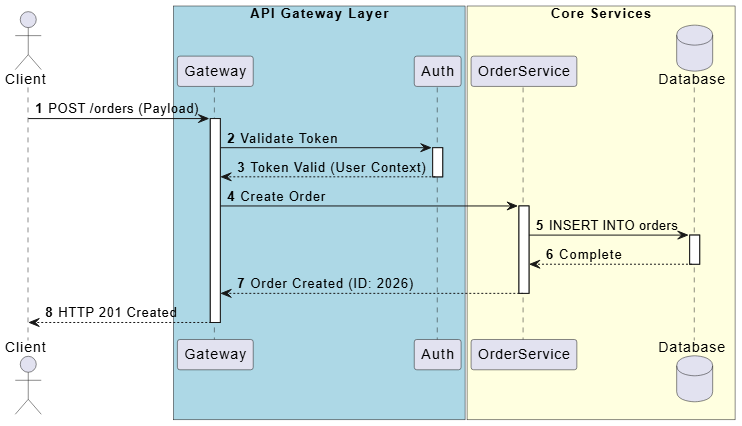

Dưới đây là một sơ đồ trình tự UML (được vẽ bằng PlantUML).
Mã PlantUML tương ứng:
@startuml
autonumber
actor Client
box "Lớp API Gateway" #LightBlue
participant Gateway
participant Auth
end box
box "Dịch vụ cốt lõi" #LightYellow
participant OrderService
database Database
end box
Client -> Gateway : POST /orders (Payload)
activate Gateway
Gateway -> Auth : Validate Token
activate Auth
Auth --> Gateway : Token Valid (User Context)
deactivate Auth
Gateway -> OrderService : Create Order
activate OrderService
OrderService -> Database : INSERT INTO orders
activate Database
Database --> OrderService : Complete
deactivate Database
OrderService --> Gateway : Order Created (ID: 2026)
deactivate OrderService
Gateway --> Client : HTTP 201 Created
deactivate Gateway
@enduml1.2 Sơ đồ luồng là gì? (Ánh xạ logic thủ tục và cây quyết định)
Sơ đồ luồng là biểu diễn bằng hình ảnh của một thuật toán, quy trình làm việc hoặc quy trình từng bước.Sử dụng các hình học tiêu chuẩn được nối với nhau bằng các mũi tên chỉ hướng, sơ đồ luồng ánh xạ các nút quyết định, điểm đầu vào/đầu ra và các hành trình tuần tự. Chúng xuất sắc trong việc giải thích các quy trình vận hành cho các bên liên quan không chuyên về kỹ thuật.

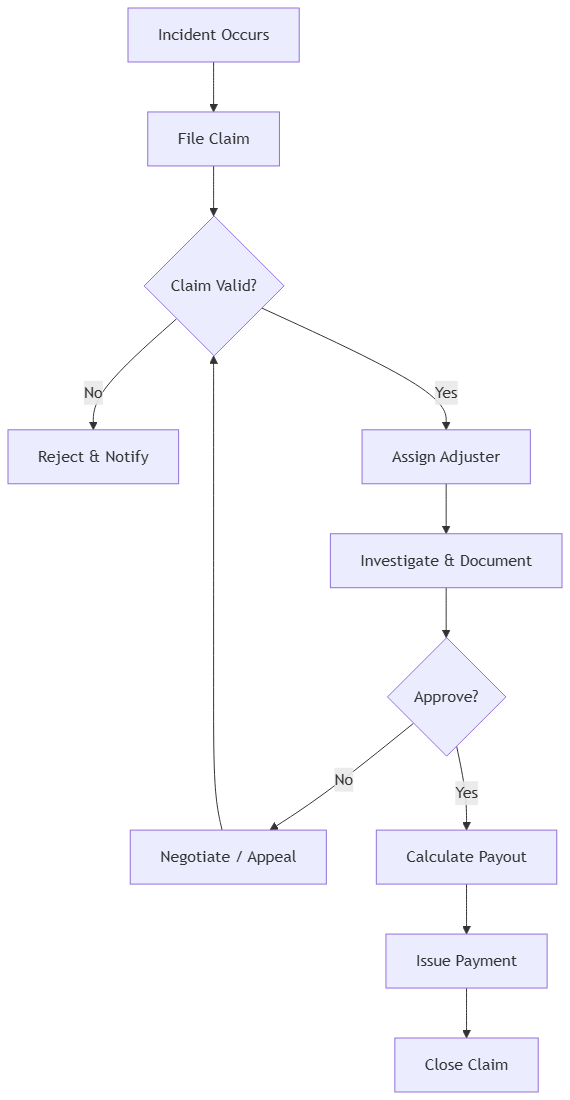

Dưới đây là một sơ đồ luồng (được vẽ bằng Mermaid):
Mã Mermaid tương ứng:
flowchart TD
A[Xảy ra sự cố] --> B[Điền đơn khiếu nại]
B --> C{Đơn khiếu nại hợp lệ?}
C -->|Không| D[Từ chối & Thông báo]
C -->|Có| E[Phân công điều tra viên]
E --> F[Điều tra & Ghi chép]
F --> G{Phê duyệt?}
G -->|Không| H[Đàm phán / Khiếu nại]
H --> C
G -->|Có| I[Tính toán khoản thanh toán]
I --> J[Phát hành thanh toán]
J --> K[Đóng đơn khiếu nại]
2. So sánh kiến trúc song song
Để nhanh chóng đánh giá mô hình nào phù hợp với nhiệm vụ kỹ thuật hiện tại của bạn, hãy xem xét các khác biệt cấu trúc trực tiếp:
| Vector so sánh | Sơ đồ trình tự | Sơ đồ luồng |
|---|---|---|
| Kích thước chính | Thời gian theo trình tự (thực hiện từ trên xuống dưới) | Logic & Phân nhánh (luồng quy trình) |
| Các yếu tố cốt lõi | Đường đời, thanh kích hoạt, tin nhắn đồng bộ/không đồng bộ | Hình bầu dục bắt đầu/kết thúc, hình thoi quyết định, hình chữ nhật hành động |
| Phạm vi hệ thống | Tương tác đa thành phần (Dịch vụ A đến Dịch vụ B) | Thực thi quy trình đơn lẻ hoặc logic hành trình người dùng |
| Đối tượng chính | Kiến trúc sư phần mềm, nhà phát triển backend, nhà thiết kế API | Quản lý sản phẩm, nhà phân tích kinh doanh, các nhóm đa chức năng |
2.1 Phân tích chi tiết các yếu tố: Đường đời so với Nút quyết định
Trong sơ đồ trình tự, các đường thẳng đứng biểu thị vòng đời của các thành viên tham gia hệ thống đang hoạt động. Các mũi tên ngang thể hiện giao tiếp (ví dụ: yêu cầu HTTP POST hoặc cuộc gọi gRPC) giữa các đường đời. Ngược lại, sơ đồ luồng dựa vào các hình thoi quyết định (ví dụ: “Người dùng đã được xác thực chưa?”) để chia việc thực thi thành các nhánh độc lập bất kể hệ thống nào thực thi chúng.
2.2 Sự phù hợp với đối tượng mục tiêu: Kỹ sư so với các bên liên quan đa chức năng
Sơ đồ luồng dễ tiếp cận với hầu hết mọi người, từ các nhà điều hành kinh doanh đến các trưởng bộ phận hỗ trợ khách hàng. Sơ đồ trình tự đòi hỏi sự quen thuộc với các khái niệm hướng đối tượng hoặc phân tán, khiến chúng trở nên lý tưởng cho các bàn giao kỹ thuật chính xác nơi các điều kiện cạnh tranh, thời gian chờ và kỳ vọng về tải dữ liệu phải được mô tả rõ ràng.
3. Khung quyết định: Khi nào sử dụng sơ đồ nào
3.1 Chọn biểu đồ trình tự cho: Gọi API, vi dịch vụ và luồng xác thực
Triển khai biểu đồ trình tự khi thời gian thành phần và thứ tự tin nhắn là yếu tố then chốt đối với sức khỏe hệ thống. Các trường hợp sử dụng điển hình bao gồm:
- Các cuộc bắt tay xác thực OAuth2 / JWT giữa Client, Server và Nhà cung cấp danh tính.
- Hàng đợi tin nhắn dựa trên sự kiện không đồng bộ (Kafka, RabbitMQ).
- Các giao dịch thanh toán thương mại điện tử liên quan đến cổng thanh toán và dịch vụ tồn kho.
3.2 Chọn sơ đồ luồng cho: Quy trình kinh doanh, logic thuật toán và vòng lặp trênboarding
Triển khai sơ đồ luồng khi mục tiêu chính của bạn là ánh xạ logic điều kiện hoặc các đường đi vận hành. Các trường hợp sử dụng điển hình bao gồm:
- Tài liệu hóa các trình tự trênboarding người dùng và logic email dự phòng.
- Thiết kế các thuật toán sắp xếp backend hoặc các đường ống chuyển đổi dữ liệu.
- Quy trình vận hành tiêu chuẩn (SOP) cho các bàn dịch vụ IT.
3.3 Kịch bản lai: Khi kiến trúc của bạn yêu cầu cả hai
Tài liệu kỹ thuật phức tạp thường yêu cầu cả hai định dạng. Ví dụ, bạn có thể sử dụng sơ đồ luồng để xác định logic kinh doanh của một động cơ xử lý yêu cầu tự động, sau đó tiếp theo bằng một biểu đồ trình tự hiển thị các cuộc gọi API vi dịch vụ thực hiện yêu cầu đã được phê duyệt.
4. Quy trình vẽ biểu đồ hiện đại: Chuyển đổi sang Biểu đồ dưới dạng Mã
4.1 Tại sao các ngôn ngữ đặc thù miền (DSL) từ văn bản sang biểu đồ (PlantUML & Mermaid) vượt trội so với vẽ thủ công
Các công cụ vẽ kéo và thả thủ công thường làm chậm đội ngũ do vấn đề căn chỉnh pixel, định dạng bảng vẽ và các tệp xuất bản cũ. Các đội ngũ phần mềm hiện đại đang chuyển dịch sang Biểu đồ dưới dạng Mã bằng cách sử dụng các ngôn ngữ đặc thù miền (DSL) như PlantUML và Mermaid. Việc viết mã dựa trên văn bản cho phép các biểu đồ được kiểm soát phiên bản trong Git cùng với mã nguồn ứng dụng.

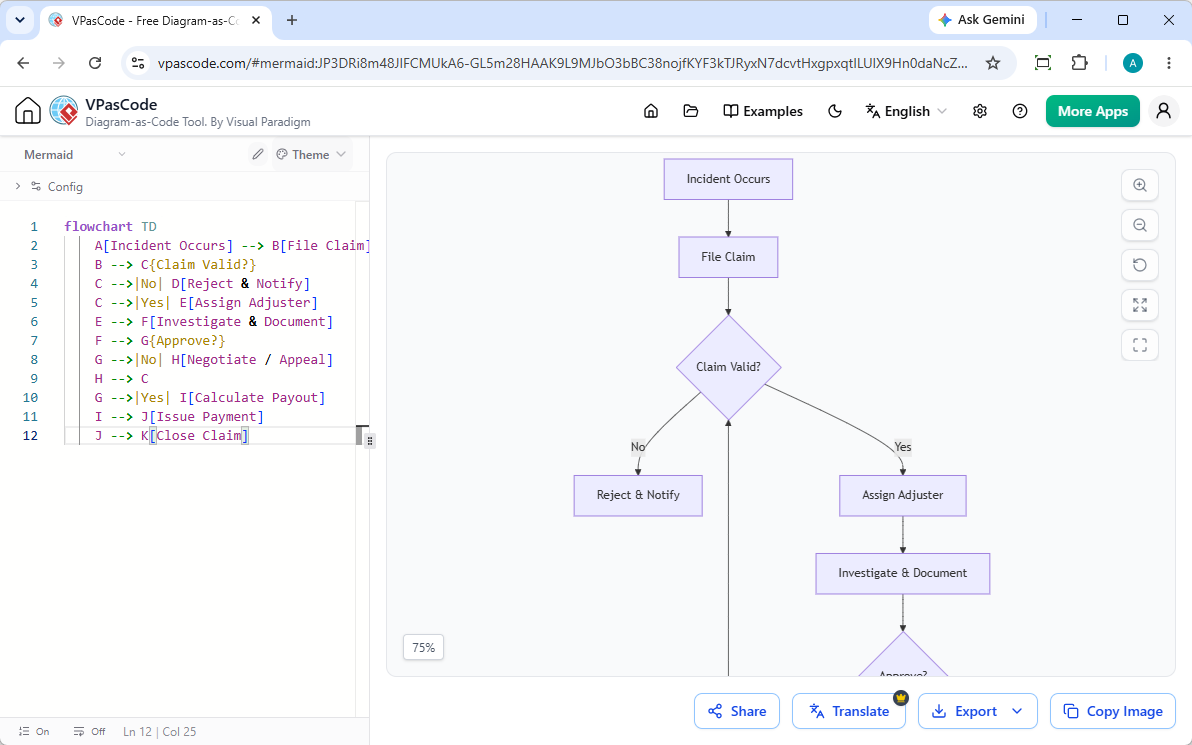

4.2 Tối ưu hóa cú pháp biểu đồ trình tự và sơ đồ luồng với Visual Paradigm VPasCode
Nếu bạn đang tìm kiếm một công cụ đáng tin cậy, công cụ biểu đồ trình tự miễn phí hoặc trình chỉnh sửa biểu đồ trình tự tốt nhất trực tuyến, Visual Paradigm VPasCode cung cấp trải nghiệm tối ưu:
- Phát hiện định dạng tự động: Dán kịch bản thô PlantUML, Mermaid, D2 hoặc Graphviz vào trình chỉnh sửa—VPasCode ngay lập tức nhận diện định dạng và hiển thị biểu đồ trực quan mà không cần thiết lập thủ công.
- Xem trước trực tiếp thời gian thực: Xem các cập nhật song song khi bạn nhập mã.
- Xuất chất lượng cao linh hoạt:Xuất các vector SVG sạch hoặc PNG độ phân giải cao cho tài liệu, trang Wiki hoặc tích hợp OpenDocs.
4.3 Dịch tự động bằng AI và sửa lỗi cho các đội ngũ công nghệ toàn cầu
VPasCode giảm ma sát trong bảo trì mã nhờ các khả năng AI tích hợp sẵn:
- Sửa lỗi bằng AI:Chẩn đoán và khắc phục ngay lập tức các lỗi cú pháp trong kịch bản PlantUML hoặc Mermaid với giải thích chi tiết về sự khác biệt.
- Dịch sơ đồ bằng AI bản địa:Dịch nhãn sơ đồ ngay lập tức sang nhiều ngôn ngữ để hỗ trợ các đội phát triển quốc tế.
5. Danh sách kiểm tra tóm tắt: Cách đưa ra quyết định trong vòng dưới 30 giây
Quy tắc nhanh:
• Hỏi:“Tôi có đang mô tả các tương tác theo thời gian giữa các dịch vụ/vật thể khác nhau không?” → Sử dụng Biểu đồ Chuỗi.
• Hỏi:“Tôi có đang mô tả một lộ trình quyết định từng bước hoặc logic kinh doanh không?” → Sử dụng Biểu đồ Dòng chảy.
Dùng thử VPasCode ngay tại: https://www.vpascode.com/editor/
