Membuat diagram yang jelas dulu berarti menghabiskan berjam-jam mengklik, menyeret bentuk, dan berjuang menyelaraskan panah dalam perangkat lunak desain visual yang berat. Jika satu langkah dalam alur kerja Anda berubah, Anda sering kali harus membangun kembali seluruh bagan dari awal. Hari ini, tim modern beralih dari menggambar manual dan mengadopsi pendekatan yang lebih cepat dan bersih: mengubah skrip tertulis biasa langsung menjadi grafik visual menggunakan alat teks ke diagram.
Baik Anda perlu memetakan proses sistem, membuat sketsa arsitektur perangkat lunak, atau memvisualisasikan basis data yang kompleks, memanfaatkan alat teks ke diagrammemungkinkan Anda membuat visual profesional dalam hitungan detik hanya dengan mengetik baris teks sederhana. Dalam panduan ini, kami akan menguraikan semua yang perlu Anda ketahui tentang pembuatan diagram dengan kode, mengapa hal ini merevolusi dokumentasi, dan bagaimana Anda bisa mulai hari ini secara gratis.
Apa itu Diagramming dengan Teks?
Diagramming dengan teks—sering disebut sebagai “diagram-sebagai-kode”—adalah metode di mana Anda menulis teks biasa terstruktur atau pernyataan kode untuk mendefinisikan bentuk, hubungan, dan alur. Alih-alih memposisikan kotak secara manual pada kanvas digital, mesin perangkat lunak khusus membaca logika tertulis Anda dan secara otomatis merender tata letak visual untuk Anda.
Saat menggunakan alat diagram-sebagai-kode, mesin menangani semua pekerjaan tata letak yang membosankan. Jika Anda menambahkan langkah baru di tengah bagan alur yang kompleks, perangkat lunak secara otomatis memposisikan ulang setiap panah, kotak, dan label sehingga seluruh bagan tetap terselaraskan dengan sempurna tanpa upaya manual.
Manfaat Utama Menggunakan Teks Alih-alih Menggambar
- Kecepatan Kilat:Ketikkan pemikiran Anda secepat Anda menulis catatan. Bagan visual dihasilkan secara real-time.
- Siap untuk Kontrol Versi:Karena diagram Anda adalah file teks biasa, Anda dapat dengan mudah menyimpannya di Git, melacak perubahan, membandingkan perbedaan, dan berkolaborasi dengan tim Anda seperti kode perangkat lunak.
- Format yang Konsisten:Tidak lagi ada garis miring atau ukuran font yang tidak cocok. Mesin visual memastikan setiap bentuk mengikuti standar desain profesional yang bersih.
- Nol Masalah Tata Letak:Menambahkan atau menghapus langkah hanya membutuhkan beberapa detik. Tata letak secara otomatis diperbarui tanpa merusak elemen di sekitarnya.
Memahami Mesin Diagramming Populer dan DSL
Tugas yang berbeda memerlukan cara berbeda untuk mendeskripsikan informasi. Platform modern menggabungkan beberapa Bahasa Spesifik Domain (DSL) ke dalam satu lingkungan terpadu sehingga Anda dapat memilih format yang paling sesuai dengan proyek Anda.
Berikut adalah beberapa mesin diagramming berbasis teks paling populer yang tersedia saat ini:
| Mesin / Format | Paling Cocok Digunakan Untuk | Fitur Utama |
|---|---|---|
| PlantUML | Diagram UML, logika sistem | Sintaks fleksibel, ideal untuk arsitektur perangkat lunak dan alur interaksi. |
| Mermaid | Diagram Alir, Diagram Urutan | Sintaks ringan dan mudah dibaca yang didukung secara native di banyak platform. |
| Graphviz | Graf jaringan, pohon kompleks | Kontrol tata letak otomatis yang luar biasa untuk node jaringan yang padat. |
| Markmap | Peta Pikiran | Mengubah daftar poin Markdown sederhana langsung menjadi peta pikiran interaktif. |
| ECharts | Grafik data & statistik | Merender grafik statistik yang kaya dan interaktif dari konfigurasi data sederhana. |
Cara Menulis Diagram Berbasis Teks Pertama Anda
Memulai dengan alat diagram-sebagai-kode gratissangat sederhana. Anda tidak memerlukan gelar ilmu komputer untuk menulis skrip visual sederhana. Mari kita lihat dua contoh dasar yang dapat Anda coba segera.

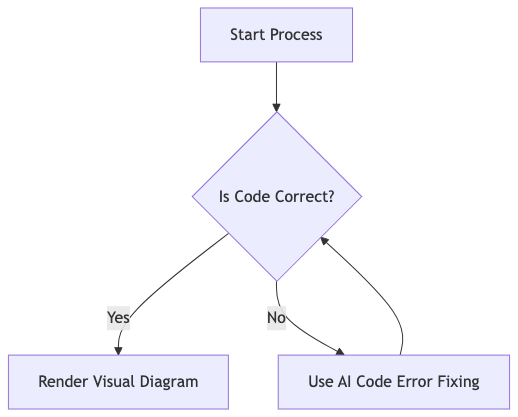

Contoh 1: Diagram Alir Proses dalam Mermaid
Untuk membuat diagram alir keputusan sederhana, Anda cukup menentukan arah aliran dan menghubungkan langkah-langkahnya dengan panah:
graph TD
A[Proses Mulai] --> B{Apakah Kode Benar?}
B -- Ya --> C[Render Diagram Visual]
B -- Tidak --> D[Gunakan Perbaikan Kesalahan Kode AI]
D --> B

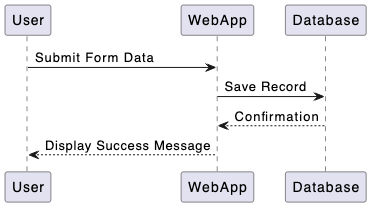

Contoh 2: Diagram Urutan dalam PlantUML
Jika Anda ingin menunjukkan bagaimana pesan berpindah antar pengguna atau sistem yang berbeda seiring waktu, diagram urutan adalah pilihan yang sempurna:
@startuml
User -> WebApp: Kirim Data Formulir
WebApp -> Database: Simpan Rekam
Database --> WebApp: Konfirmasi
WebApp --> User: Tampilkan Pesan Sukses
@enduml
Memvisualisasikan Data, File Konfigurasi, dan Kode Sumber Pemrograman
Pembuatan diagram dengan teks tidak terbatas pada bahasa skrip manual seperti Mermaid atau PlantUML. Platform modern memungkinkan Anda menempelkan format data terstruktur atau kode pemrograman mentah langsung ke editor untuk menghasilkan diagram visual secara instan.
Dengan sebuah alat teks ke diagram yang komprehensif, Anda dapat secara otomatis mengonversi:
- Data & File Konfigurasi: Mengubah file terstruktur dalam JSON, NDJSON / JSONL, YAML, XML, CSV, TOML, atau TOON menjadi pohon hierarkis yang bersih dan tampilan data visual.
- Skema Database: Mengubah SQL skrip menjadi Diagram Entitas-Relasi (ERD) yang jelas untuk memvisualisasikan struktur tabel dan hubungan kunci utama.ERD) untuk memvisualisasikan struktur tabel dan hubungan kunci utama.
- Kode Sumber Perangkat Lunak: Tempelkan kode sumber yang ditulis dalam Java, TypeScript, Go, Rust, C#, Python, C, C++, PHP, Ruby, Scala, Zig, Kotlin, Swift, atau Elixir untuk secara otomatis menghasilkan UML yang komprehensif kelas diagram tanpa pemetaan manual.
Memperkenalkan VPasCode: Ruang Kerja Terpadu Anda dari Teks ke Diagram
Jika Anda menginginkan lingkungan yang mulus untuk menjelajahi pembuatan diagram dengan teks, VPasCode (oleh Visual Paradigm) menawarkan platform berbasis web yang kuat yang menyatukan semua mesin dan alat ini dalam satu tempat.
Alih-alih berpindah-pindah antara berbagai aplikasi web tunggal, VPasCode memberikan Anda editor kode online terpadu yang dipasangkan dengan jendela pratinjau rendering langsung.
Fitur Unggulan yang Membuat VPasCode Unik
- Deteksi Kode Otomatis:Anda tidak perlu menebak atau memilih secara manual gaya sintaks yang tepat. Cukup tempelkan skrip Anda ke editor, dan VPasCode secara otomatis mengidentifikasi apakah itu Mermaid, PlantUML, SQL, JSON, atau kode sumber.
- Perbaikan Kesalahan Kode Cerdas Berbasis AI:Terjadi kesalahan sintaks dalam skrip Anda? Dengan satu kali klik, fitur “Perbaikan oleh AI” menganalisis kesalahan, memperbaiki bug sintaks, menampilkan perbandingan kode berdampingan yang menunjukkan perubahan, dan menjelaskan perbaikan tersebut dengan jelas dalam istilah sederhana.
- Terjemahan Label Diagram Berbasis AI:Terjemahkan semua label teks di seluruh diagram Anda ke dalam bahasa yang berbeda (misalnya, mengubah “Withdraw Cash” menjadi “提取现金”) dengan satu tindakan, sambil mempertahankan struktur visual Anda tetap utuh.
- Integrasi OpenDocs:Hubungkan diagram Anda langsung ke Visual Paradigm OpenDocs untuk menjaga dokumentasi perangkat lunak yang hidup tetap diperbarui secara otomatis di seluruh tim teknik Anda.
- Ekspor Berkualitas Tinggi & Berbagi Instan:Ekspor diagram yang sudah selesai Anda sebagai file vektor SVG resolusi tinggi atau gambar PNG yang tajam. Anda juga dapat membagikan karya Anda secara instan melalui tautan URL web langsung atau kode QR yang dihasilkan.
Yang terbaik dari semuanya, fungsi inti seperti penyuntingan langsung, rendering pratinjau waktu nyata, dan ekspor gambar tersedia 100% gratis untuk digunakan secara online!
Cara Memulai dalam 3 Langkah Sederhana
Anda tidak perlu menginstal perangkat lunak yang rumit atau mengkonfigurasi alat baris perintah lokal untuk mencoba alat diagram-sebagai-kode berkinerja tinggi alat diagram-sebagai-kode gratis hari ini.
- Buka Editor: Kunjungi ruang kerja online di browser Anda.
- Ketik atau Tempel Teks Anda: Masukkan kode Mermaid atau PlantUML Anda, atau tempel data terstruktur seperti JSON atau SQL. Detektor otomatis langsung menyiapkan renderer.
- Pratinjau dan Ekspor: Lihat render visual Anda diperbarui secara instan di sisi kanan layar Anda. Ketika Anda puas, unduh vektor SVG Anda atau bagikan tautan langsung dengan tim Anda.
Apakah Anda perlu membuat garis besar jadwal proyek menggunakan diagram Gantt, petakan transisi sistem dengan State machine charts, uraikan alur operasional melalui Activity diagrams, atau visualisasikan sistem perusahaan menggunakan C4 dan ArchiMate Model arsitektur, beralih ke alur kerja berbasis teks akan menghemat waktu Anda hingga berjam-jam.
Siap untuk Mengubah Cara Anda Membuat Diagram?
Berhenti berjuang dengan alat menggambar manual. Coba VPasCode hari ini dan rasakan betapa cepat dan mudahnya menghasilkan diagram profesional langsung dari teks biasa.
