Criar diagramas claros costumava significar passar horas clicando, arrastando formas e lutando para alinhar setas em softwares pesados de design visual. Se um único passo no seu fluxo de trabalho mudava, muitas vezes era necessário reconstruir todo o gráfico do zero. Hoje, equipes modernas estão se afastando do desenho manual e adotando uma abordagem mais rápida e limpa: transformar scripts escritos diretamente em gráficos visuais usando um ferramenta de texto para diagrama.
Seja você precisa mapear um processo de sistema, esboçar uma arquitetura de software ou visualizar um banco de dados complexo, aproveitar um ferramenta de texto para diagramapermite criar visuais profissionais em segundos apenas digitando linhas simples de texto. Neste guia, vamos detalhar tudo o que você precisa saber sobre diagramação com código, por que isso revoluciona a documentação e como você pode começar hoje gratuitamente.
O que é Diagramação com Texto?
Diagramação com texto—frequentemente chamada de “diagramas como código”—é um método onde você escreve texto plano estruturado ou instruções de código para definir formas, relacionamentos e fluxos. Em vez de posicionar manualmente caixas em uma tela digital, uma engine de software especializada lê sua lógica escrita e renderiza automaticamente o layout visual para você.
Ao usar um moderno ferramenta de diagramas como código, a engine cuida de todo o trabalho tedioso de layout. Se você adicionar um novo passo no meio de um fluxograma complexo, o software reposiciona automaticamente cada seta, caixa e rótulo para que todo o gráfico permaneça perfeitamente alinhado sem nenhum esforço manual.
Principais Benefícios de Usar Texto em vez de Desenho
- Velocidade Relâmpago:Digite seus pensamentos tão rápido quanto escreve anotações. O gráfico visual é gerado em tempo real.
- Pronto para Controle de Versão:Como seus diagramas são arquivos de texto simples, você pode salvá-los facilmente no Git, rastrear alterações, comparar diferenças e colaborar com sua equipe como se fosse código de software.
- Formatação Consistente:Adeus linhas tortas ou tamanhos de fonte desalinhados. A engine visual garante que cada forma siga padrões de design limpos e profissionais.
- Zero Dor de Cabeça com Layout:Adicionar ou remover etapas leva segundos. O layout é atualizado automaticamente sem quebrar elementos ao redor.
Entendendo as Engines de Diagramação Populares e DSLs
Tarefas diferentes exigem maneiras diferentes de descrever informações. Plataformas modernas combinam múltiplas Linguagens Específicas de Domínio (DSLs) em um único ambiente unificado para que você possa escolher o formato que melhor se adapta ao seu projeto.
Aqui estão algumas das engines de diagramação baseadas em texto mais populares disponíveis hoje:
| Engine / Formato | Melhor Usado Para | Principais Funcionalidades |
|---|---|---|
| PlantUML | Diagramas UML, lógica de sistemas | Sintaxe flexível, ideal para arquitetura de software e fluxos de interação. |
| Mermaid | Fluxogramas, Diagramas de Sequência | Sintaxe leve e fácil de ler, suportada nativamente em muitas plataformas. |
| Graphviz | Grafos de rede, árvores complexas | Controle automático excepcional de layout para nós de rede densos. |
| Markmap | Mapas Mentais | Converte listas de marcadores Markdown simples diretamente em mapas mentais interativos. |
| ECharts | Gráficos de dados e estatísticas | Renderiza gráficos estatísticos ricos e interativos a partir de configurações simples de dados. |
Como Escrever Seu Primeiro Diagrama Baseado em Texto
Começar com um ferramenta de diagrama como código gratuita é simples. Você não precisa de um diploma em ciência da computação para escrever scripts visuais simples. Vamos ver dois exemplos básicos que você pode tentar imediatamente.

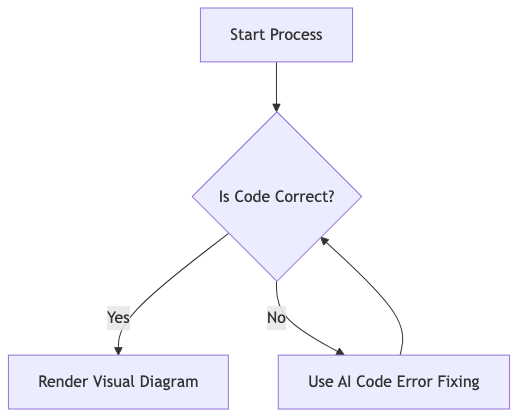

Exemplo 1: Um Fluxograma de Processo no Mermaid
Para criar um fluxograma de decisão simples, basta definir a direção do fluxo e conectar as etapas com setas:
graph TD
A[Iniciar Processo] --> B{O Código Está Correto?}
B -- Sim --> C[Renderizar Diagrama Visual]
B -- Não --> D[Usar Correção de Erros de Código com IA]
D --> B

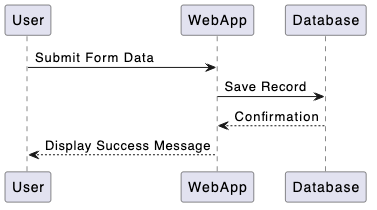

Exemplo 2: Um Diagrama de Sequência no PlantUML
Se você quiser mostrar como as mensagens são trocadas entre diferentes usuários ou sistemas ao longo do tempo, um diagrama de sequência é a escolha perfeita:
@startuml
User -> WebApp: Enviar Dados do Formulário
WebApp -> Database: Salvar Registro
Database --> WebApp: Confirmação
WebApp --> User: Exibir Mensagem de Sucesso
@enduml
Visualizando Dados, Arquivos de Configuração e Código Fonte de Programação
Diagramação com texto não se limita a linguagens de script manuais como Mermaid ou PlantUML. Plataformas modernas permitem que você cole formatos de dados estruturados ou código de programação bruto diretamente no editor para gerar diagramas visuais instantâneos.
Com uma ferramenta abrangente de texto para diagrama, você pode converter automaticamente:
- Dados e Arquivos de Configuração: Transforme arquivos estruturados em JSON, NDJSON / JSONL, YAML, XML, CSV, TOML, ou TOON em árvores hierárquicas limpas e visualizações de dados visuais.
- Esquemas de Banco de Dados: Converta scripts brutos de SQL em Diagramas Entidade-Relacionamento (ERD) claros para visualizar estruturas de tabelas e relações de chaves primárias.ERDs)
- Código Fonte de Software: Cole código fonte escrito em Java, TypeScript, Go, Rust, C#, Python, C, C++, PHP, Ruby, Scala, Zig, Kotlin, Swift, ou Elixir para gerar automaticamente UML abrangente classe diagramas sem mapeamento manual.
Apresentando o VPasCode: Seu Ambiente Unificado de Texto para Diagramas
Se você deseja um ambiente contínuo para explorar diagramação com texto, VPasCode (da Visual Paradigm) oferece uma plataforma web poderosa que reúne todos esses motores e ferramentas em um só lugar.
Em vez de alternar entre diferentes aplicativos web de propósito único, o VPasCode oferece um editor de código online unificado, acompanhado de uma janela de visualização de renderização em tempo real.
Recursos Destacados que Tornam o VPasCode Único
- Detecção Automática de Código:Você não precisa adivinhar ou selecionar manualmente o estilo exato de sintaxe. Basta colar seu script no editor, e o VPasCode identifica automaticamente se é Mermaid, PlantUML, SQL, JSON ou código-fonte.
- Correção Inteligente de Erros de Código com IA:Cometeu um erro de sintaxe no seu script? Com um único clique, o recurso “Corrigir com IA” analisa o erro, corrige o bug de sintaxe, fornece uma comparação lado a lado do código mostrando as alterações e explica claramente a correção em termos simples.
- Tradução de Rótulos de Diagramas com IA:Traduza sem esforço todos os rótulos de texto em seus diagramas para diferentes idiomas (por exemplo, convertendo “Withdraw Cash” em “提取现金”) com uma única ação, mantendo sua estrutura visual intacta.
- Integração com OpenDocs:Conecte seus diagramas diretamente ao Visual Paradigm OpenDocs para manter a documentação de software viva e atualizada automaticamente em todas as suas equipes de engenharia.
- Exportação de Alta Qualidade e Compartilhamento Instantâneo:Exporte seus diagramas concluídos como arquivos vetoriais SVG de alta resolução ou imagens PNG nítidas. Você também pode compartilhar seu trabalho instantaneamente por meio de links diretos de URL web ou códigos QR gerados.
O melhor de tudo: funcionalidades essenciais como edição em tempo real, renderização de visualização instantânea e exportação de imagens são 100% gratuitas para uso online!
Como Começar em 3 Passos Simples
Você não precisa instalar software complicado ou configurar ferramentas de linha de comando locais para experimentar uma ferramenta de alto desempenho gratuita de diagramação como código hoje.
- Abra o Editor: Acesse o ambiente online no seu navegador.
- Digite ou Cole seu Texto:Insira seu código Mermaid ou PlantUML, ou cole dados estruturados como JSON ou SQL. O detector automático configura instantaneamente o renderizador.
- Visualize e Exporte:Observe sua renderização visual atualizar instantaneamente no lado direito da sua tela. Quando estiver satisfeito, baixe seu SVG vetorial ou compartilhe um link direto com sua equipe.
Seja você precise esboçar cronogramas de projetos usando gráficos de Gantt, mapeie as transições do sistema com Estado máquina, detalhe os fluxos operacionais por meio de Atividade diagramas, ou visualize sistemas empresariais usando C4 e ArchiMate modelos de arquitetura, mudar para um fluxo de trabalho baseado em texto economizará horas de trabalho.
Pronto para transformar a maneira como você cria diagramas?
Pare de lutar com ferramentas de desenho manuais. Experimente o VPasCode hoje e experimente quão rápido e fácil é gerar diagramas profissionais diretamente a partir de texto simples.
