Создание чётких диаграмм раньше означало часы кликов, перетаскивания фигур и мучительного выравнивания стрелок в тяжёлом программном обеспечении для визуального дизайна. Если менялся хотя бы один шаг в вашем рабочем процессе, вам часто приходилось перестраивать всю диаграмму с нуля. Сегодня современные команды отказываются от ручного рисования и переходят к более быстрому и чистому подходу: превращают обычный текстовый скрипт непосредственно в визуальную графику с помощью инструмента для преобразования текста в диаграммы.
Независимо от того, нужно ли вам составить схему процесса системы, набросать архитектуру программного обеспечения или визуализировать сложную базу данных, использование инструмента для преобразования текста в диаграммыпозволяет вам создавать профессиональные визуализации за секунды, просто вводя простые строки текста. В этом руководстве мы подробно разберём всё, что вам нужно знать о создании диаграмм с помощью кода, почему это революционизирует документацию и как вы можете начать работать с этим бесплатно уже сегодня.
Что такое создание диаграмм с помощью текста?
Создание диаграмм с помощью текста — часто называемое «диаграммы как код» — это метод, при котором вы пишете структурированный обычный текст или операторы кода для определения форм, связей и потоков. Вместо ручного размещения блоков на цифровом холсте специализированный программный движок читает вашу написанную логику и автоматически рендерит визуальную раскладку для вас.
При использовании современного инструмента для диаграмм как кодадвижок берёт на себя всю утомительную работу по раскладке. Если вы добавляете новый шаг посередине сложной блок-схемы, программное обеспечение автоматически перемещает каждую стрелку, блок и метку так, чтобы вся диаграмма оставалась идеально выровненной без каких-либо ручных усилий.
Ключевые преимущества использования текста вместо рисования
- Молниеносная скорость:Вводите свои мысли так же быстро, как пишете заметки. Визуальная диаграмма генерируется в реальном времени.
- Готовность к системе контроля версий:Поскольку ваши диаграммы — это обычные текстовые файлы, вы можете легко сохранять их в Git, отслеживать изменения, сравнивать различия и работать в команде так же, как с программным кодом.
- Последовательное форматирование:Больше никаких кривых линий или несоответствующих размеров шрифтов. Визуальный движок гарантирует, что каждая фигура соответствует чистым и профессиональным стандартам дизайна.
- Никаких проблем с раскладкой:Добавление или удаление шагов занимает секунды. Раскладка автоматически обновляется, не нарушая соседние элементы.
Понимание популярных движков для создания диаграмм и специализированных языков (DSL)
Разные задачи требуют разных способов описания информации. Современные платформы объединяют несколько специализированных языков (DSL) в единую среду, чтобы вы могли выбрать формат, который лучше всего подходит для вашего проекта.
Вот некоторые из самых популярных текстовых движков для создания диаграмм, доступных сегодня:
| Движок / Формат | Лучше всего подходит для | Ключевые особенности |
|---|---|---|
| PlantUML | Диаграммы UML, логика систем | Гибкий синтаксис, идеально подходит для архитектуры программного обеспечения и потоков взаимодействия. |
| Mermaid | Блок-схемы, Диаграммы последовательности | Лёгкий, легко читаемый синтаксис, поддерживаемый нативно на многих платформах. |
| Graphviz | Сетевые графы, сложные деревья | Исключительный автоматический контроль компоновки для плотных узлов сети. |
| Markmap | Интеллект-карты | Преобразует простые маркированные списки Markdown непосредственно в интерактивные интеллект-карты. |
| ECharts | Диаграммы данных и статистика | Создаёт богатые, интерактивные статистические диаграммы на основе простых конфигураций данных. |
Как написать свою первую текстовую диаграмму
Начало работы с бесплатным инструментом диаграмм как кодапрост. Вам не нужно иметь степень в области компьютерных наук, чтобы писать простые визуальные скрипты. Давайте рассмотрим два базовых примера, которые вы можете попробовать немедленно.

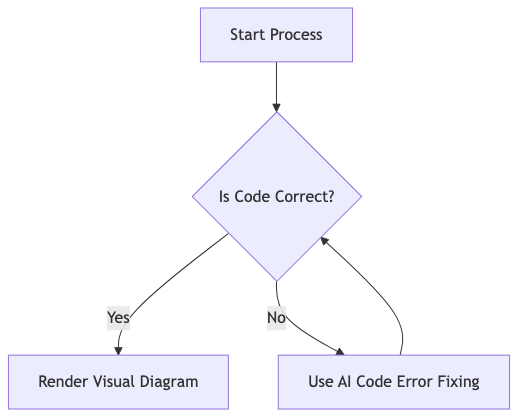

Пример 1: Блок-схема процесса в Mermaid
Чтобы создать простую блок-схему принятия решений, вам нужно просто определить направление потока и соединить шаги стрелками:
graph TD
A[Начать процесс] --> B{Код корректен?}
B -- Да --> C[Отобразить визуальную диаграмму]
B -- Нет --> D[Использовать исправление ошибок кода с помощью ИИ]
D --> B

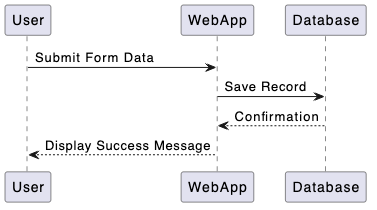

Пример 2: Диаграмма последовательности в PlantUML
Если вы хотите показать, как сообщения передаются между разными пользователями или системами во времени, диаграмма последовательности — идеальный выбор:
@startuml
User -> WebApp: Отправить данные формы
WebApp -> Database: Сохранить запись
Database --> WebApp: Подтверждение
WebApp --> User: Отобразить сообщение об успехе
@enduml
Визуализация данных, файлов конфигурации и исходного кода программ
Создание диаграмм с помощью текста не ограничивается ручными языками скриптов, такими как Mermaid или PlantUML. Современные платформы позволяют вставлять структурированные форматы данных или необработанный программный код непосредственно в редактор для мгновенного создания визуальных диаграмм.
С помощью комплексного инструмента для преобразования текста в диаграммывы можете автоматически преобразовывать:
- Данные и файлы конфигурации: Преобразовывать структурированные файлы в JSON, NDJSON / JSONL, YAML, XML, CSV, TOML, или TOONв чистые иерархические деревья и визуальные представления данных.
- Схемы баз данных: Преобразовывать необработанные SQLскрипты в четкие диаграммы «сущность-связь» (ERD) для визуализации структуры таблиц и связей первичных ключей.
- Исходный код программного обеспечения: Вставлять исходный код, написанный на Java, TypeScript, Go, Rust, C#, Python, C, C++, PHP, Ruby, Scala, Zig, Kotlin, Swift, или Elixir для автоматической генерации подробной диаграммы UML классдиаграммы без ручного сопоставления.
Представляем VPasCode: ваше единое рабочее пространство для создания диаграмм из текста
Если вы хотите бесшовную среду для работы с диаграммами на основе текста, VPasCode (от Visual Paradigm) предлагает мощную веб-платформу, объединяющую все эти движки и инструменты в одном месте.
Вместо переключения между различными узкоспециализированными веб-приложениями VPasCode предоставляет единый онлайн-редактор кода в паре с окном предпросмотра в реальном времени.
Уникальные возможности, выделяющие VPasCode
- Автоматическое определение кода:Вам не нужно угадывать или вручную выбирать точный стиль синтаксиса. Просто вставьте свой скрипт в редактор, и VPasCode автоматически определит, является ли он Mermaid, PlantUML, SQL, JSON или исходным кодом.
- Умное исправление ошибок кода с помощью ИИ:Допустили синтаксическую ошибку в скрипте? Одним кликом функция «Исправить с помощью ИИ» анализирует ошибку, устраняет синтаксический сбой, показывает сравнение кода (diff) с выделением изменений и доступно объясняет, как была исправлена ошибка.
- Перевод подписей диаграмм с помощью ИИ:Без усилий переведите все текстовые подписи на ваших диаграммах на разные языки (например, преобразуйте «Withdraw Cash» в «提取现金») одним действием, сохраняя визуальную структуру неизменной.
- Интеграция с OpenDocs:Подключите ваши диаграммы напрямую к Visual Paradigm OpenDocs, чтобы автоматически поддерживать актуальность живой технической документации во всех инженерных командах.
- Экспорт высокого качества и мгновенное распространение:Экспортируйте готовые диаграммы в виде векторных файлов SVG высокого разрешения или чётких изображений PNG. Вы также можете мгновенно поделиться своей работой через прямые веб-ссылки или сгенерированные QR-коды.
И самое главное: основные функции, такие как живое редактирование, предпросмотр в реальном времени и экспорт изображений, полностью бесплатны в онлайн-режиме!
Как начать работу за 3 простых шага
Вам не нужно устанавливать сложное программное обеспечение или настраивать локальные инструменты командной строки, чтобы попробовать высокопроизводительный бесплатный инструмент «диаграмма как код»уже сегодня.
- Откройте редактор:Откройте онлайн-рабочее пространство в своём браузере.
- Введите или вставьте ваш текст:Введите код Mermaid или PlantUML или вставьте структурированные данные, такие как JSON или SQL. Автоматический детектор мгновенно настроит рендерер.
- Предпросмотр и экспорт:Следите за мгновенным обновлением визуального рендера справа на экране. Когда вы будете довольны результатом, скачайте векторный SVG или поделитесь прямой ссылкой с командой.
Нужно ли вам набросать временные рамки проекта с помощью диаграмм Ганта, составьте карту переходов системы с помощью State диаграмм состояний, детализируйте операционные потоки с помощью Activity диаграмм деятельности или визуализируйте корпоративные системы с помощью C4 и ArchiMate моделей архитектуры, переход на текстовый рабочий процесс сэкономит вам часы работы.
Готовы изменить способ создания диаграмм?
Хватит мучиться с ручными инструментами рисования. Попробуйте VPasCode уже сегодня и убедитесь, как быстро и просто создавать профессиональные диаграммы непосредственно из обычного текста.
