Если вы когда-нибудь тратили часы на ручное перетаскивание блоков, выравнивание стрелок или исправление разорванных соединительных линий в визуальном редакторе, вы знаете, насколько болезненной может быть ручная документация. Как только архитектура вашей системы меняется, ваши визуальные карты мгновенно устаревают. Поддержка технических визуализаций вручную быстро превращается в утомительную рутину, от которой избегают команды программной инженерии, что приводит к устаревшей документации и пробелам в коммуникации.
К счастью, существует гораздо более быстрый и надежный способ. Используя современный инструмент для создания диаграмм из текставы можете преобразовывать простые текстовые скрипты — или даже запросы на естественном языке с помощью встроенного ИИ — непосредственно в чистые визуальные модели менее чем за пять минут. Вместо борьбы с позиционированием на холсте вы просто пишете операторы кода или описываете, что вам нужно, а движок автоматически выполняет компоновку и выравнивание. Чтобы получить полную информацию о последних нативных возможностях, ознакомьтесь с нашей Объявлением о крупном обновлении VPasCode.
Зачем использовать код вместо редакторов перетаскивания?
Традиционные инструменты перетаскивания хорошо работают для небольших схем, но они перестают справляться с задачей при росте проектов. Обновление сложного рабочего процесса означает ручное перемещение каждой фигуры на холсте, повторное соединение разорванных путей стрелок и утомительный повторный экспорт каждый раз, когда меняется даже небольшое требование.
Переход на специализированный инструмент диаграмм как кода полностью меняет процесс. Вместо рисования фигур вы описываете свой рабочий процесс с помощью простых текстовых операторов или естественного языка. Программное обеспечение автоматически выполняет компоновку, расстановку отступов и выравнивание, позволяя разработчикам относиться к документации как к исходному коду.
Ключевые преимущества визуализаций на основе текста:
- Непревзойденная скорость:Вводите свои идеи естественно, используя простой текст, или мгновенно создавайте визуализации с помощью интегрированных запросов к ИИ.
- Автоматическая компоновка:Узлы, стрелки, дорожки и контейнеры автоматически размещаются идеально без ручной настройки.
- Никаких проблем с выравниванием:Больше никогда не беспокойтесь о кривых линиях, смещенных полях или неправильно размещенных текстовых блоках.
- Мгновенные глобальные правки:Обновите имя компонента на всей огромной карте архитектуры за секунды, используя базовый поиск и замену текста в вашем инструменте диаграмм как кода.
Шаг 1: Напишите простые текстовые операторы или задайте запрос ИИ
Создание вашей первой визуализации не требует никаких дизайнерских навыков. Используя надежную платформу, такую как VPasCodeвы можете выбрать предпочитаемый язык, специфичный для вашей области, например PlantUML или Mermaid — или воспользуйтесь нативной генерацией диаграмм с помощью ИИ прямо в приложениинепосредственно в интерфейсе приложения.
Вводя запрос на естественном языке — например, “Сгенерировать диаграмму вариантов использования в PlantUML для системы банкомата”—VPasCode мгновенно создаёт диаграмму нативно для вас. (Вы также можете посмотреть наш видео-обзор на YouTube чтобы увидеть это в действии).

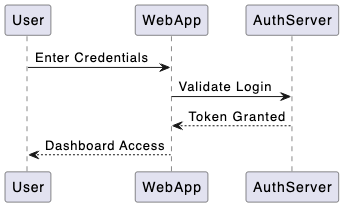

Альтернативно, если вы пишете вручную, вот пример простого потока аутентификации, написанный на стандартном тексте PlantUML:
@startuml
User -> WebApp: Ввести учётные данные
WebApp -> AuthServer: Проверить вход
AuthServer --> WebApp: Токен предоставлен
WebApp --> User: Доступ к панели управления
@enduml
Когда вы вставляете код или отправляете запрос ИИ внутри инструмента «текст в диаграмму», движок мгновенно анализирует связи и рисует диаграммы последовательности автоматически, отображая чёткие линии жизни участников и стрелки сообщений.
Шаг 2: Мгновенная отрисовка и автоматическое обнаружение кода
Одной из распространённых проблем многодвижкового ПО является определение, какой синтаксис скрипта вы просматриваете, или ручное переключение режимов для разных типов данных. VPasCode решает эту проблему с помощью автоматического обнаружения кода. Независимо от того, вставляете ли вы SQL схемы баз данных, JSON полезную нагрузку JSON, PlantUML или Graphviz скрипты, рендерер распознаёт формат, не заставляя вас вручную переключать сложные настройки.

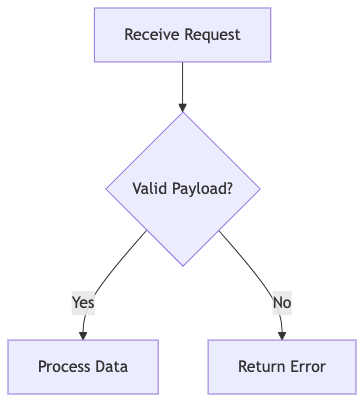

По мере редактирования текста в инструменте «диаграмма как код» предварительный просмотр отображается мгновенно на экране. Если вы предпочитаете синтаксис Mermaid для построения блок-схем, вы можете так же быстро создать поток принятия решений логики процесса:
graph TD;
A[Получить запрос] --> B{Валидный полезная нагрузка?};
B -- Да --> C[Обработать данные];
B -- Нет --> D[Вернуть ошибку];
Шаг 3: Исправление синтаксических ошибок с помощью ИИ в один клик
Написание скриптов кода иногда может приводить к синтаксическим ошибкам. Отсутствие скобки, опечатка в теге или неверно расставленная точка с запятой могут мгновенно остановить рендеринг. Вместо того чтобы вручную искать пропущенный символ среди строк кода, продвинутый инструмент для создания диаграмм на основе кода предлагает функцию исправления ошибок кода с помощью ИИ.
Одним нажатием на кнопку «Исправить с помощью ИИ» инструмент обнаруживает синтаксическую ошибку, показывает сравнение кода в режиме «до и после», объясняет, что пошло не так, простым языком, и мгновенно применяет исправление.Примечание: Расширенные функции генерации диаграмм с помощью ИИ, их модификации и исправления ошибок доступны в старших тарифах, таких как Visual Paradigm Online Deluxe Edition или Visual Paradigm Desktop Professional Edition+.
Шаг 4: Экспорт и обмен вашими диаграммами
Как только ваша визуализация создана в VPasCode, её обмен с членами команды занимает всего несколько секунд. Вы можете экспортировать высококачественные векторные файлы SVG для четкого масштабирования в технических спецификациях или стандартные изображения PNG для отчетов по презентациям.
Помимо прямой загрузки изображений, мгновенные веб-ссылки и QR-коды позволяют членам команды просматривать и совместно работать с вашими моделями напрямую, без установки дополнительных настольных приложений. Вы также можете подключить свои визуализации к живым экосистемам документации, таким как Visual Paradigm OpenDocs, чтобы синхронизировать документацию команды с изменениями кода.
Сравнение популярных движков для создания диаграмм на основе кода
При выборе инструмента для создания диаграмм из текста наличие доступа к нескольким движкам рендеринга гарантирует, что у вас всегда будет правильный формат для задачи:
| Движок | Лучший сценарий использования | Ключевые особенности |
|---|---|---|
| PlantUML | Модели UML, последовательности потоков, архитектура программного обеспечения | Расширенная поддержка UML, детальное отображение компонентов |
| Mermaid | Блок-схемы, Диаграммы Ганта, легковесная документация | Чистый современный вид, простой синтаксис |
| Graphviz | Сетевые графы, сложные структурные карты | Расширенный контроль макета, деревья графов узлов |
| Markmap | Интеллект-карты, визуальный мозговой штурм | Генерация деревьев на основе Markdown |
Начните создавать диаграммы быстрее уже сегодня
Вам не нужны дорогостоящее графическое программное обеспечение или часы свободного времени для создания чёткой и профессиональной технической документации. Используя единую платформу «диаграммы как код», такую как VPasCode, вы можете писать обычный текст или использовать встроенные подсказки ИИ в гибком инструменте для преобразования текста в диаграммы, рендерить визуализацию в реальном времени и делиться чистыми моделями с вашей командой менее чем за пять минут.
Готовы превратить ваш текст в чистые диаграммы?
Испытайте мгновенный рендеринг, поддержку нескольких движков и генерацию диаграмм на базе ИИ с VPasCode уже сегодня.
