Si alguna vez ha pasado horas arrastrando manualmente cajas, alineando flechas o corrigiendo líneas de conexión rotas en un editor visual, sabe lo dolorosa que puede ser la documentación manual. En el momento en que cambia la arquitectura de su sistema, sus mapas visuales quedan inmediatamente obsoletos. Mantener visualmente técnicos de forma manual se convierte rápidamente en una tarea tediosa que los equipos de ingeniería de software evitan, lo que resulta en documentación desactualizada y brechas de comunicación.
Afortunadamente, existe una forma mucho más rápida y confiable. Al utilizar una moderna herramienta de texto a diagrama, puede convertir scripts de texto plano o incluso indicaciones en lenguaje natural mediante IA integrada directamente en modelos visuales limpios en menos de cinco minutos. En lugar de luchar con la posición del lienzo, simplemente escribe declaraciones de código o describe lo que necesita, y el motor se encarga automáticamente del diseño y la alineación. Para obtener detalles completos sobre las últimas capacidades nativas, consulte nuestro Anuncio de actualización importante de VPasCode.
¿Por qué usar código en lugar de editores de arrastrar y soltar?
Las herramientas tradicionales de arrastrar y soltar funcionan bien para dibujos pequeños, pero fallan cuando los proyectos crecen. Actualizar un flujo de trabajo complejo significa volver a organizar manualmente cada forma en el lienzo, reconectar las rutas de flechas rotas y realizar una tediosa reexportación cada vez que cambia un pequeño requisito.
Cambiar a una herramienta dedicada de diagramas como código cambia el proceso por completo. En lugar de pintar formas, describe tu flujo de trabajo utilizando declaraciones de texto simples o lenguaje natural. El software se encarga automáticamente del diseño, el espaciado y la alineación, permitiendo a los desarrolladores tratar la documentación como código fuente.
Beneficios clave de los visuales basados en texto:
- Velocidad inigualable: Escribe tus ideas de forma natural usando texto plano o genera visuales al instante mediante indicaciones de IA integradas.
- Diseños automatizados: Los nodos, flechas, carriles y contenedores se posicionan perfectamente sin ajuste manual.
- Cero molestias de alineación: Nunca más te preocupes por líneas torcidas, márgenes desalineados o cajas de texto mal colocadas.
- Ediciones globales instantáneas: Actualiza el nombre de un componente en todo un mapa de arquitectura masivo en segundos utilizando una búsqueda y reemplazo de texto básico en tu herramienta de diagramas como código.
Paso 1: Escribe declaraciones de texto simples o solicita a la IA
Crear tu primer visual no requiere ningún conocimiento previo de diseño. Utilizando una plataforma confiable como VPasCode, puedes seleccionar tu lenguaje específico de dominio preferido, como PlantUML o Mermaid—o aprovechar la generación de diagramas con IA nativa e integrada en la aplicación directamente dentro de la interfaz de la aplicación.
Al escribir una indicación en lenguaje natural, como “Generar un diagrama de casos de uso en PlantUML para un sistema de cajero automático”—VPasCode crea el diagrama nativamente para ti al instante. (También puedes ver nuestro video de recorrido por YouTube para ver esto en acción).

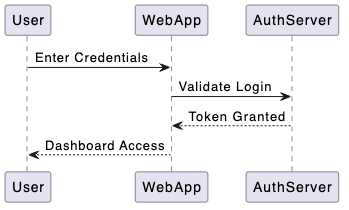

Alternativamente, si escribes manualmente, aquí tienes un ejemplo de un flujo de autenticación simple escrito en texto estándar de PlantUML:
@startuml
Usuario -> WebApp: Ingresar credenciales
WebApp -> AuthServer: Validar inicio de sesión
AuthServer --> WebApp: Token concedido
WebApp --> Usuario: Acceso al panel de control
@enduml
Cuando pegas código o le indicas a la IA dentro de la herramienta de texto a diagrama, el motor analiza las relaciones al instante y dibuja Diagramas de secuencia automáticamente, generando líneas de vida claras de los participantes y flechas de mensajes.
Paso 2: Renderizado instantáneo y detección automática de código
Un obstáculo común con el software de múltiples motores es averiguar qué sintaxis de script estás viendo o cambiar manualmente los modos para diferentes tipos de datos. VPasCode resuelve esto con detección automática de código. Ya sea que pegues SQL esquemas de base de datos, JSON cargas JSON, PlantUML o Graphviz scripts, el renderizador reconoce el formato sin obligarte a cambiar manualmente configuraciones complejas.

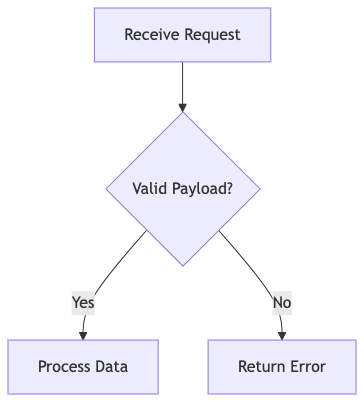

A medida que editas tu texto en la herramienta de diagramas como código, la vista previa en vivo se renderiza al instante en la pantalla. Si prefieres la sintaxis Mermaid para mapear Diagramas de flujo, puedes crear un flujo de decisión de lógica de proceso con la misma rapidez:
graph TD;
A[Recibir Solicitud] --> B{¿Payload Válido?};
B -- Sí --> C[Procesar Datos];
B -- No --> D[Devolver Error];
Paso 3: Corregir errores de sintaxis con IA de un solo clic
Escribir scripts de código puede ocasionalmente provocar errores de sintaxis. Un corchete faltante, una etiqueta mal escrita o un punto y coma mal colocado pueden detener el renderizado de inmediato. En lugar de buscar manualmente entre líneas de código para detectar un carácter faltante, una herramienta avanzada de diagramas como código ofrece la corrección de errores de código con IA.
Con un solo clic en “Corregir con IA”, la herramienta identifica el error de sintaxis, proporciona una comparación de código lado a lado, explica qué salió mal en lenguaje sencillo y aplica la corrección instantáneamente.Nota: Las funciones avanzadas de generación, modificación y corrección de errores de diagramas con IA están disponibles en niveles superiores como Visual Paradigm Online Edición Deluxe o Visual Paradigm Desktop Edición Profesional+.
Paso 4: Exportar y compartir tus diagramas
Una vez que tu visualización se genera dentro de VPasCode, compartirla con los miembros del equipo toma solo segundos. Puedes exportar archivos vectoriales SVG de alta calidad para un escalado nítido en especificaciones técnicas o imágenes PNG estándar para informes de presentaciones.
Además de las descargas directas de imágenes, las URL web instantáneas y los códigos QR permiten a los miembros del equipo ver y colaborar en tus modelos directamente sin instalar aplicaciones de escritorio adicionales. También puedes conectar tus visualizaciones a ecosistemas de documentación en vivo como Visual Paradigm OpenDocs para mantener los documentos del equipo sincronizados con los cambios de código.
Comparación de motores de diagramas como código populares
Al seleccionar una herramienta de texto a diagrama, tener acceso a múltiples motores de renderizado garantiza que siempre tengas el formato adecuado para el trabajo:
| Motor | Mejor caso de uso | Características principales |
|---|---|---|
| PlantUML | Modelos UML, flujos de secuencia, arquitectura de software | Amplio soporte UML, mapeo detallado de componentes |
| Mermaid | Diagramas de flujo, Diagramas de Gantt, documentación ligera | Apariencia moderna y limpia, sintaxis simple |
| Graphviz | Gráficos de red, mapas estructurales complejos | Control avanzado de diseño, árboles de grafos de nodos |
| Markmap | Mapas mentales, lluvia de ideas visual | Generación de árboles basada en Markdown |
Comienza a crear diagramas más rápido hoy
No necesitas software gráfico costoso ni horas de tiempo libre para crear documentación de software clara y profesional. Al aprovechar una plataforma unificada de diagramas como código como VPasCode, puedes escribir texto plano o usar indicaciones de IA nativas en una herramienta flexible de texto a diagrama, renderizar visuales en tiempo real y compartir modelos limpios con tu equipo en menos de cinco minutos.
¿Listo para transformar tu texto en diagramas limpios?
Experimenta renderizado instantáneo, soporte multi-motor y generación de diagramas impulsada por IA con VPasCode hoy.
