視覚エディタで手動でボックスをドラッグしたり、矢印を揃えたり、切断された接続線を修正したりするのに何時間も費やした経験があれば、マニュアルでのドキュメント作成がいかに苦痛かをよくご存知でしょう。システムアーキテクチャが変更された瞬間、視覚的なマップはすぐに陳腐化してしまいます。技術的なビジュアルを手動で維持することは、ソフトウェアエンジニアリングチームが避けようとする退屈な作業にすぐに変わり、結果としてドキュメントが古くなり、コミュニケーションのギャップが生じます。
幸いなことに、はるかに速く、より信頼性の高い方法があります。最新の「テキストから図を作成するツール」を使用すれば、プレーンテキストのスクリプト、あるいは組み込み AI を通じた自然言語のプロンプトさえも、5 分以内にクリーンな視覚モデルに変換できます。キャンバスの配置と格闘する代わりに、コード文を書くか、必要なものを記述するだけで、エンジンがレイアウトと整列を自動的に処理します。最新のネイティブ機能の詳細については、当社の「VPasCode の主要アップデート発表」をご覧ください。.
なぜドラッグ＆ドロップエディタではなくコードを使用するのか？
従来のドラッグ＆ドロップツールは小さな図面では問題なく機能しますが、プロジェクトが大きくなると機能しなくなります。複雑なワークフローを更新するには、キャンバス上のすべての形状を手動で再配置し、切断された矢印パスを再接続し、小さな要件が変更されるたびに面倒な再エクスポートを行う必要があります。
専用の図-as-code ツールに切り替えることで、プロセスが根本的に変わります。形状を描画するのではなく、シンプルなテキスト文や自然言語でワークフローを記述します。ソフトウェアがレイアウト、間隔、整列を自動的に処理するため、開発者はドキュメントをソースコードとして扱うことができます。
テキストベースのビジュアルの主な利点：
- 比類のないスピード：プレーンテキストで自然にアイデアを入力するか、統合された AI プロンプトで即座にビジュアルを生成します。
- 自動レイアウト：ノード、矢印、スイムレーン、コンテナが手動調整なしで完璧に配置されます。
- 整列のストレスゼロ：曲がった線、ずれた余白、配置されたテキストボックスをもう心配する必要はありません。
- 即時のグローバル編集：図-as-code ツールの基本的なテキスト検索と置換機能を使用して、巨大なアーキテクチャマップ全体でコンポーネント名を数秒で更新できます。
ステップ 1：シンプルなテキスト文を書くか、AI にプロンプトを入力する
最初のビジュアルを作成するには、デザインの背景知識は全く必要ありません。信頼性の高いプラットフォーム「VPasCode」を使用すれば、お好みのドメイン固有言語—例えば「PlantUML」」や「Mermaid」」を選択するか、ネイティブでアプリ内の AI 図生成機能」をアプリケーションインターフェース内で直接活用できます。
自然言語のプロンプト—例えば「“ATM システム用のユースケース図を PlantUML で生成する”—VPasCode は、図をネイティブで即座に作成します。（また、私たちのYouTube のチュートリアル動画をご覧になって、実際に動作を確認することもできます）。

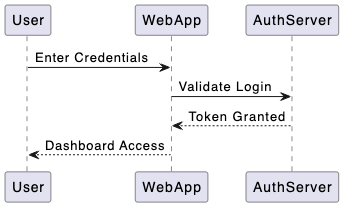

あるいは、手動で記述する場合は、標準的な PlantUML テキストで記述された簡単な認証フローの例を以下に示します：
@startuml
User -> WebApp: 認証情報を入力
WebApp -> AuthServer: ログインを検証
AuthServer --> WebApp: トークンを付与
WebApp --> User: ダッシュボードへのアクセス
@enduml
テキストから図への変換ツール内にコードを貼り付けたり、AI にプロンプトを入力したりすると、エンジンが即座に関連性を解析し、シーケンス図を自動的に描画し、明確な参加者のライフラインとメッセージの矢印をレンダリングします。
ステップ 2: 即時レンダリングと自動コード検出
マルチエンジンソフトウェアにおける一般的な課題は、表示しているスクリプト構文が何かを特定したり、異なるデータタイプのために手動でモードを切り替えたりすることです。VPasCode は自動コード検出機能でこれを解決します。SQLデータベーススキーマ、JSONペイロード、PlantUML、またはGraphvizスクリプトを貼り付けても、レンダラーが形式を自動的に認識するため、複雑な設定を手動で切り替える必要はありません。

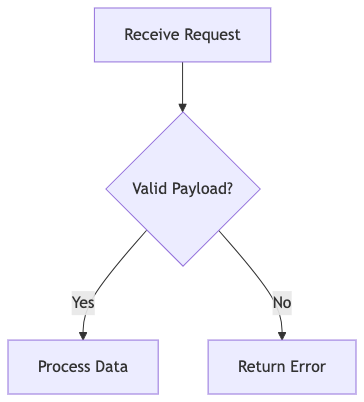

図-as-コードツールでテキストを編集すると、ライブプレビューが即座に画面にレンダリングされます。フローチャートを描画するために Mermaid 構文を好む場合、フローチャートと同様に、プロセスロジックの意思決定フローもすぐに作成できます：
graph TD;
A[リクエストの受信] --> B{有効なペイロードですか？};
B -- はい --> C[データの処理];
B -- いいえ --> D[エラーを返す];
ステップ 3: 1 クリック AI で構文ミスを修正
コードスクリプトの入力は、稀に構文エラーを引き起こす可能性があります。括弧の欠落、タグの誤記、またはセミコロンの誤配置が、レンダリングを即座に停止させることがあります。手動でコードの行を検索して欠落した文字を見つけるのではなく、高度な「コードとしての図」ツールは、AI によるコードエラー修正機能を提供します。
「AI で修正」をクリックするだけで、ツールは構文バグを特定し、並列コード差分を表示し、何が間違っていたかを平易な言葉で説明し、修正を即座に適用します。注：高度な AI による図の生成、変更、エラー修正機能は、Visual Paradigm Online デラックスエディションや Visual Paradigm デスクトッププロフェッショナルエディション+などの上位プランで利用可能です。
ステップ 4: 図のエクスポートと共有
VPasCode 内でビジュアルが生成されると、チームメンバーとの共有は数秒で完了します。技術仕様書での鮮明なスケーリングに適した高品質なベクター SVG ファイルや、プレゼンテーションレポート用の標準 PNG 画像をエクスポートできます。
直接の画像ダウンロードに加え、即時の Web URL と QR コードにより、チームメンバーは追加のデスクトップアプリケーションをインストールすることなく、直接モデルを表示して共同作業を行うことができます。また、ビジュアルを Visual Paradigm OpenDocs などのライブドキュメントエコシステムに接続し、チームドキュメントをコード変更と同期させることも可能です。
人気のあるコードとしての図エンジン比較
テキストから図を作成するツールを選択する際、複数のレンダリングエンジンにアクセスできることで、常に作業に適した形式を確保できます：
| エンジン | 最適な使用例 | 主要機能 |
|---|---|---|
| PlantUML | UML モデル、シーケンスフロー、ソフトウェアアーキテクチャ | 豊富な UML サポート、詳細なコンポーネントマッピング |
| Mermaid | フローチャート、ガントチャート、軽量なドキュメント作成 | 清潔でモダンな外観、シンプルな構文 |
| Graphviz | ネットワークグラフ、複雑な構造マップ | 高度なレイアウト制御、ノードグラフツリー |
| Markmap | マインドマップ、ビジュアルブレストストーミング | Markdown ベースのツリー生成 |
今日から図の作成をより速く始めましょう
明確でプロフェッショナルなソフトウェアドキュメントを作成するために、高価なグラフィックソフトウェアや数時間の自由な時間を必要としません。VPasCodeのような統一されたコードとしての図プラットフォームを活用すれば、柔軟なテキストから図への変換ツールでプレーンテキストを書いたり、ネイティブのAIプロンプトを使用したりして、視覚化をリアルタイムでレンダリングし、5分未満でクリーンなモデルをチームと共有できます。
