PlantUML フローチャートの書き方：ステップバイステップガイド

PlantUML におけるフローチャートの理解

PlantUML がフローチャートにアクティビティ図を使用する理由

UML（統一モデリング言語）規格では、フローチャートとアクティビティ図は、シーケンシャルロジック、分岐点、条件付き実行パスを視覚化するという同じ基本的な目的を共有しています。

2 つの冗長な構文形式を維持するのではなく、PlantUML はその最新のアクティビティ図（新構文）エンジンを利用して、フル機能のPlantUML フローチャートビルダーとして機能します。構造化された視覚的フローに直接レンダリングされる、クリーンで読みやすいコードを提供します。

最初の PlantUML フローチャートスクリプトの作成

の作成にはPlantUML フローチャートに必要なのは、いくつかのコアマークアップ要素だけです。すべての図は@startuml で終わります@enduml.

基本構文の概要

• 開始と終了: start と stop が実行の境界を示します。
• プロセスステップ: コロンで囲まれ、セミコロンで終了します。例：:Perform Action;.
• 分岐ノード: 以下の構文で記述します：if (...) then (...) else (...) endif 構造を使用します。

ステップバイステップのコード例：ユーザーログインロジック

以下に、標準的な分岐ベースの PlantUML フローチャート:

@startuml
start
:ユーザーがログイン認証情報を入力します;

if (認証情報は有効ですか？) then (yes)
    :ユーザーセッションを認証します;
    :ユーザーダッシュボードにリダイレクトします;
    :ウェルカム通知を表示します;
else (no)
    :エラーメッセージを表示します;
    :ログイン失敗回数をインクリメントします;
    if (失敗した試行回数が 3 回以上ですか？) then (yes)
        :アカウントを一時的にロックします;
    else (no)
        :ユーザーに再試行を促します;
    endif
endif

stop
@enduml

分岐とループの可視化

構文が標準的な擬似コードのように読めるため、分岐のネストやループの構築も清潔で読みやすいままです。方向付き矢印に明示的なラベルを追加するには、then または else.

AI を活用した図作成の加速

小規模なプロセスであれば DSL コードを手動で記述するのは簡単ですが、複雑なシステムアーキテクチャでは数十の意思決定パスが必要になる場合があります。AI を使用して自然言語の説明を直接標準的な PlantUML コードに変換することで、セットアップ時間を大幅に短縮できます。これを実現するには、2 つの柔軟な方法があります：

パス 1: VPasCode 内のネイティブなアプリ内 AI 生成

最近の機能強化により、VPasCode にはアプリケーションインターフェース内に組み込まれた AI 機能が搭載されています。

1. 「VPasCode エディタ」.
2. 「AI 生成」ボタンを上部ツールバーでクリックしてください。
3. 自然言語のプロンプトを入力します。例：「EC の注文キャンセルフローのフローチャートを PlantUML で生成してください」.
4. VPasCode はコードをネイティブに生成し、図を即座に画面に表示します。

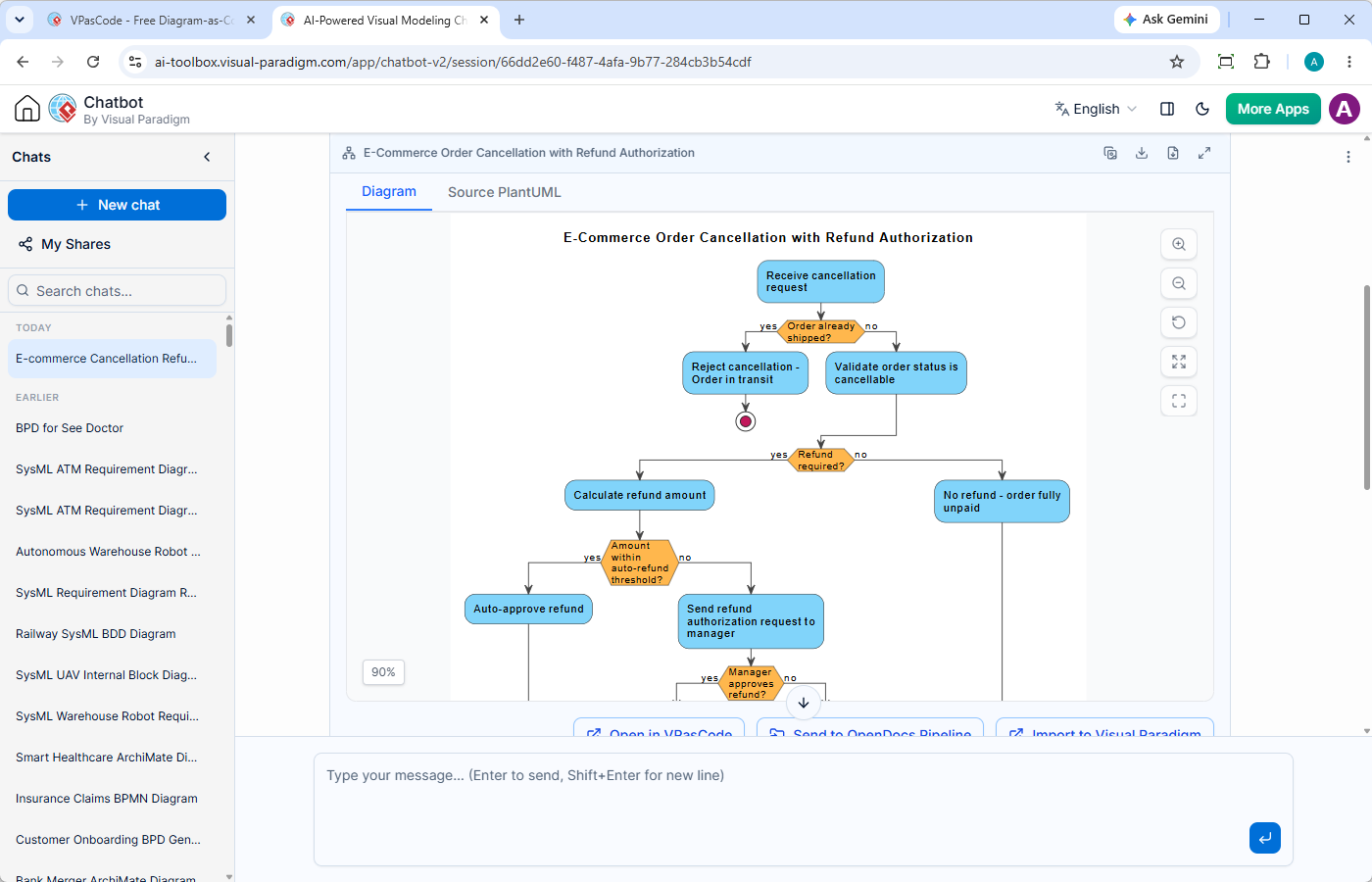

パス 2: Visual Paradigm AI 図作成チャットボットの活用

または、専用のチャットボット連携を通じてモデルを生成することもできます：

1. 目標を定義する：「Visual Paradigm AI 図作成チャットボット」内で、プロセスを平易な英語で説明してください。.
2. スクリプトを生成する：AI チャットボットがロジックを分析し、有効な PlantUML 図コードを即座に生成します。



3. VPasCode で開く：生成された図を VPasCode の「PlantUML ツール」に転送して、即座の可視化と微調整を行ってください。

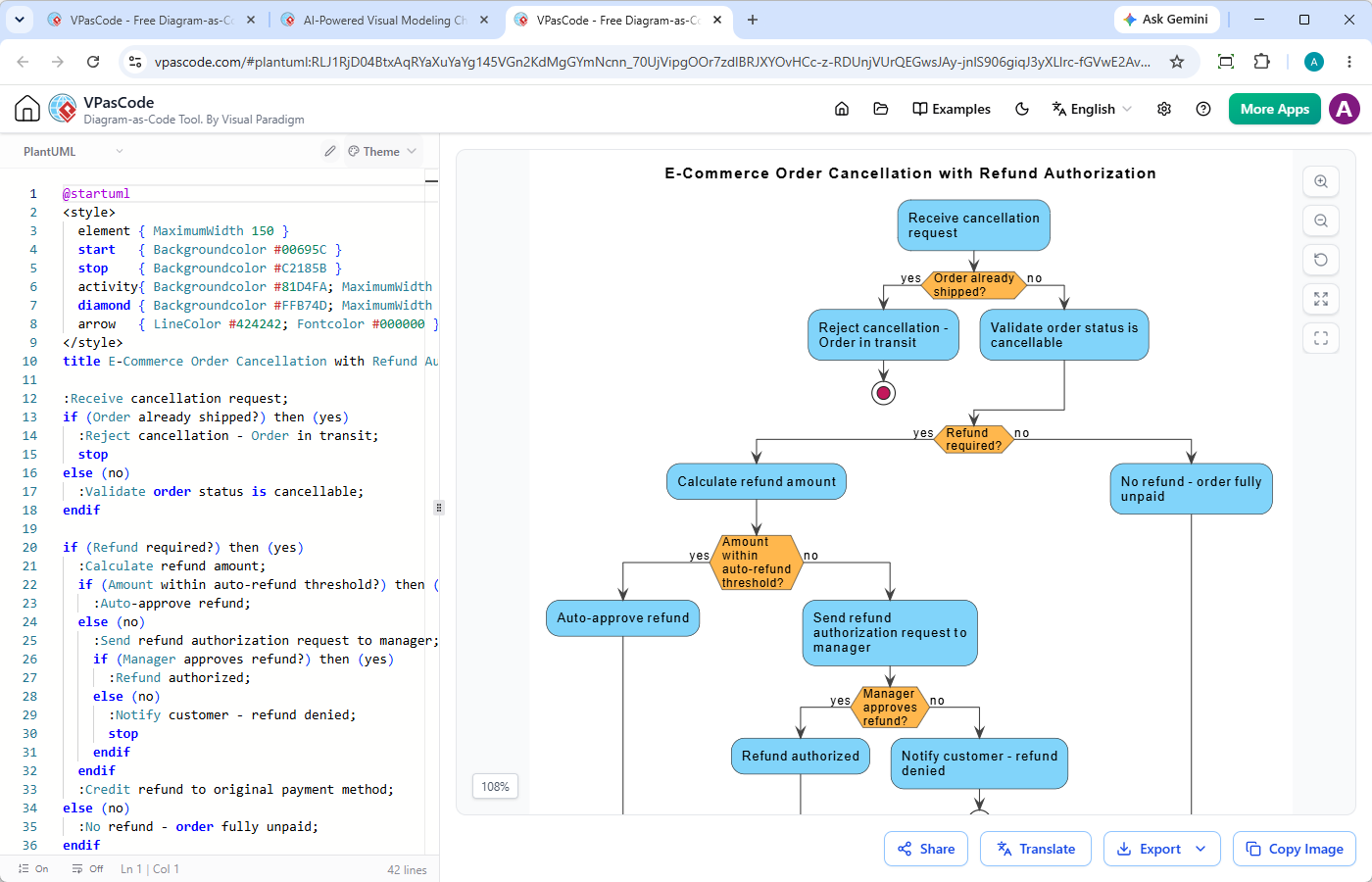

Visual Paradigm VPasCode を使用した図の洗練と編集

PlantUML スクリプトを生成または手動で記述した後、視覚化のテスト、プレビュー、カスタマイズを行うために高性能なワークスペースが必要です。それがここです。Visual Paradigm VPasCode (vpascode.com) シームレスなエディタ環境を提供します。

1. ネイティブのアプリ内 AI または AI チャットボットを使用して図を作成します。
2. VPasCode のコードとしての図ツールでモデルを確認し、洗練させます。
3. 微調整を行い、画像としてエクスポートするか、他の人と共有します。

コードとしての図ワークフローのための VPasCode の主要機能

• 自動フォーマット検出：生スクリプトをエディタに貼り付けると、VPasCode がプルダウンメニューから選択することを強制することなく、PlantUML、Mermaid、または Graphviz を自動的に識別します。
• リアルタイムライブプレビュー：コードペインで行った変更はレンダリングウィンドウに即座に反映され、レイアウトの微調整が高速かつインタラクティブになります。
• AI によるコードエラーの修正と変更：構文エラーが発生した場合やフローチャートを変更したい場合は、VPasCode のインテリジェントな AI 診断および変更ツールを利用してください。(注：高度な AI による図の生成、変更、エラー修正機能は、Visual Paradigm Online デラックスエディション / Visual Paradigm デスクトッププロフェッショナルエディション+で利用可能です)。
• ネイティブ翻訳：国際チームにアーキテクチャを提示する必要がありますか？プラットフォーム内で直接、テキストやラベルを複数の言語に翻訳できます。
• 高解像度ベクターエクスポート：完成した図を、OpenDocs などのドキュメントプラットフォーム用にスケーラブルな SVG ファイルとして、またはプレゼンテーション用に高解像度の PNG 画像としてダウンロードします。

よくある質問 (FAQ)

PlantUML で標準的なフローチャートを直接作成できますか？

PlantUML には専用の「フローチャート」キーワードはありませんが、そのアクティビティ図構文はすべてのフローチャートの要件を満たしており、PlantUML フローチャート.

最高のオンライン PlantUML エディタは何ですか？

Visual Paradigm VPasCode (vpascode.com) は、自動言語検出、リアルタイムプレビュー、AI 支援ツール、ベクター SVG エクスポートを備えた強力なブラウザベースのエディターを提供します。

概要

作成する PlantUML フローチャートアクティビティ図の構文を活用すれば、作成は簡単です。VPasCode 内のネイティブ機能または AI チャットボットを通じてプロンプトベースの AI 生成を、強力なコードとしての図編集と組み合わせることで、短いテキストのアイデアから数分で洗練されたプロフェッショナルなベクター図を作成できます。
