How to Write a PlantUML Flowchart: Complete Step-by-Step Guide

当软件工程师、系统架构师和技术文档撰写者需要绘制流程时，基于文本的绘图通常是最快、最易维护的解决方案。在这些工具中，PlantUML脱颖而出，成为行业首选。

然而，初学者经常立即遇到一个障碍：PlantUML 原生不支持专门的“流程图”图表类型。

好消息？你可以轻松创建一个简洁、功能完善的PlantUML 流程图，只需使用 PlantUML 的活动图语法。

在本指南中，你将了解 PlantUML 如何处理流程图，如何逐步编写核心语法，以及如何利用现代工具（如VPasCode（现已支持原生应用内 AI 生成）以及Visual Paradigm AI 绘图聊天机器人。如需了解这些新功能的详细信息，请查看我们的VPasCode 重大更新：使用 AI 即时生成和修改图表.

理解 PlantUML 中的流程图

为什么 PlantUML 使用活动图来绘制流程图

在 UML（统一建模语言）标准中，流程图和活动图具有相同的基本目的：可视化顺序逻辑、决策点和条件执行路径。

PlantUML 没有维护两种冗余的语法格式，而是利用其现代的活动图（新语法）引擎，作为功能齐全的PlantUML 流程图构建器。它提供简洁、可读的代码，可直接渲染为结构化的可视化流程。

创建你的第一个 PlantUML 流程图脚本

编写PlantUML 流程图仅需几个核心标记元素。每个图表都以@startuml 并以 @enduml.

基本语法概述

开始与结束： start 和 stop 标记执行边界。
处理步骤： 用冒号括起并以分号结尾，例如 :Perform Action;.
决策节点： 使用 if (...) then (...) else (...) endif 结构编写。

逐步代码示例：用户登录逻辑

以下是如何编写标准的基于决策的 PlantUML 流程图:

PlantUML 在 VPasCode 中编辑 PlantUML

PlantUML Edit PlantUML in VPasCode


@startuml
start
:用户输入登录凭据;

if (凭据是否有效？) then (是)
    :验证用户会话;
    :重定向至用户仪表板;
    :显示欢迎通知;
else (否)
    :显示错误消息;
    :增加登录失败计数;
    if (失败次数 > 3？) then (是)
        :暂时锁定账户;
    else (否)
        :提示用户重试;
    endif
endif

stop
@enduml

Edit PlantUML in VPasCode

在 VPasCode 中编辑 PlantUML

可视化决策分支与循环

由于语法读起来像标准伪代码，嵌套决策或构建重复循环依然保持清晰易读。您只需在 then 或 否则.

利用 AI 加速图表创建

虽然手动编写领域特定语言（DSL）代码对于小型流程来说很简单，但复杂的系统架构可能需要数十条决策路径。您可以利用 AI 将自然语言描述直接转换为标准的 PlantUML 代码，从而显著减少设置时间。您可以通过以下两种灵活路径实现这一目标：

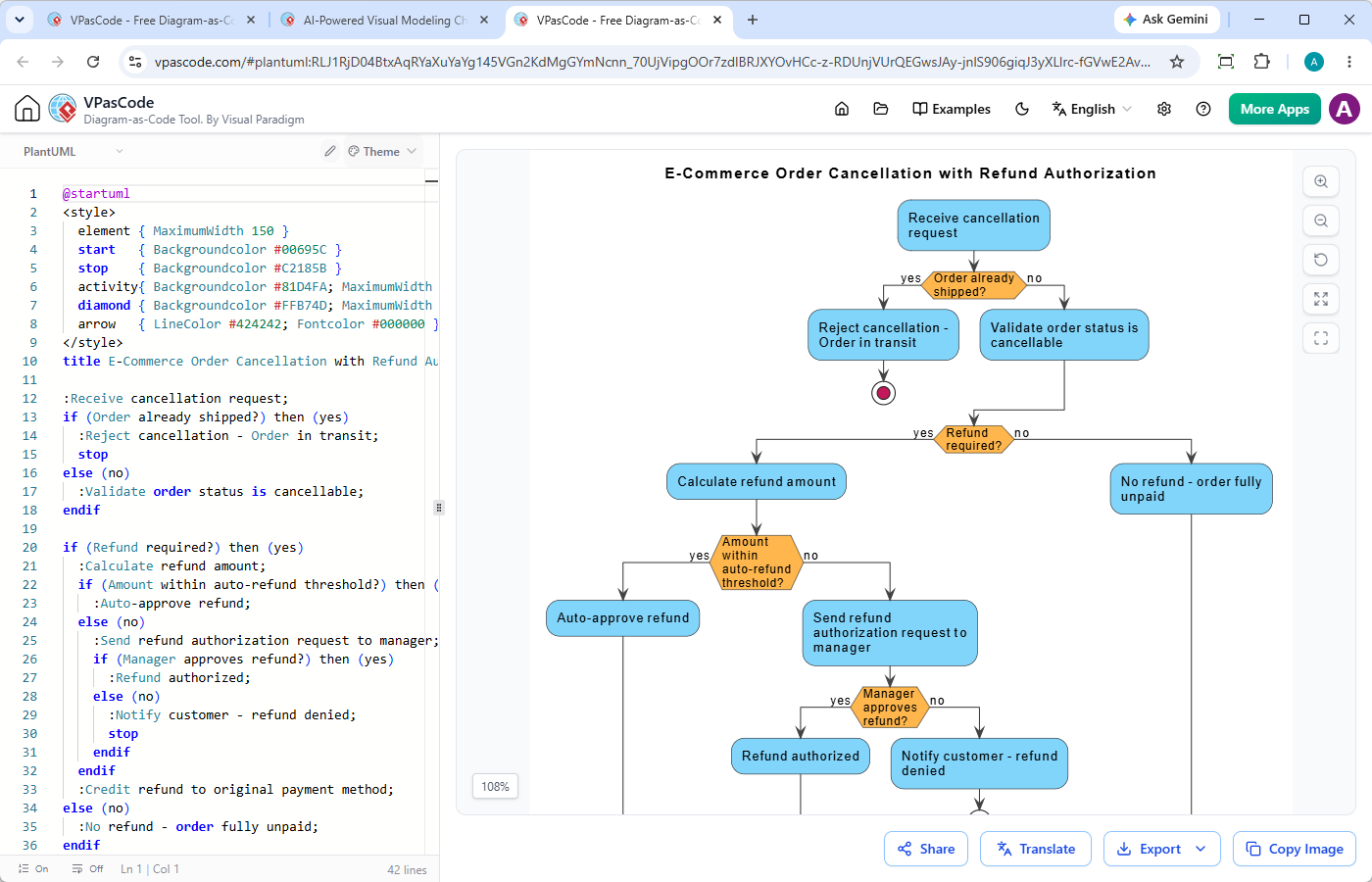

路径 1：VPasCode 中的原生应用内 AI 生成

随着最近的增强，VPasCode 直接在应用程序界面中集成了 AI 功能。

打开VPasCode 编辑器.
点击AI 生成按钮位于顶部工具栏。
输入自然语言提示——例如“为电商订单取消流程生成 PlantUML 流程图”.
VPasCode 将原生生成代码，并立即在您的屏幕上渲染图表。

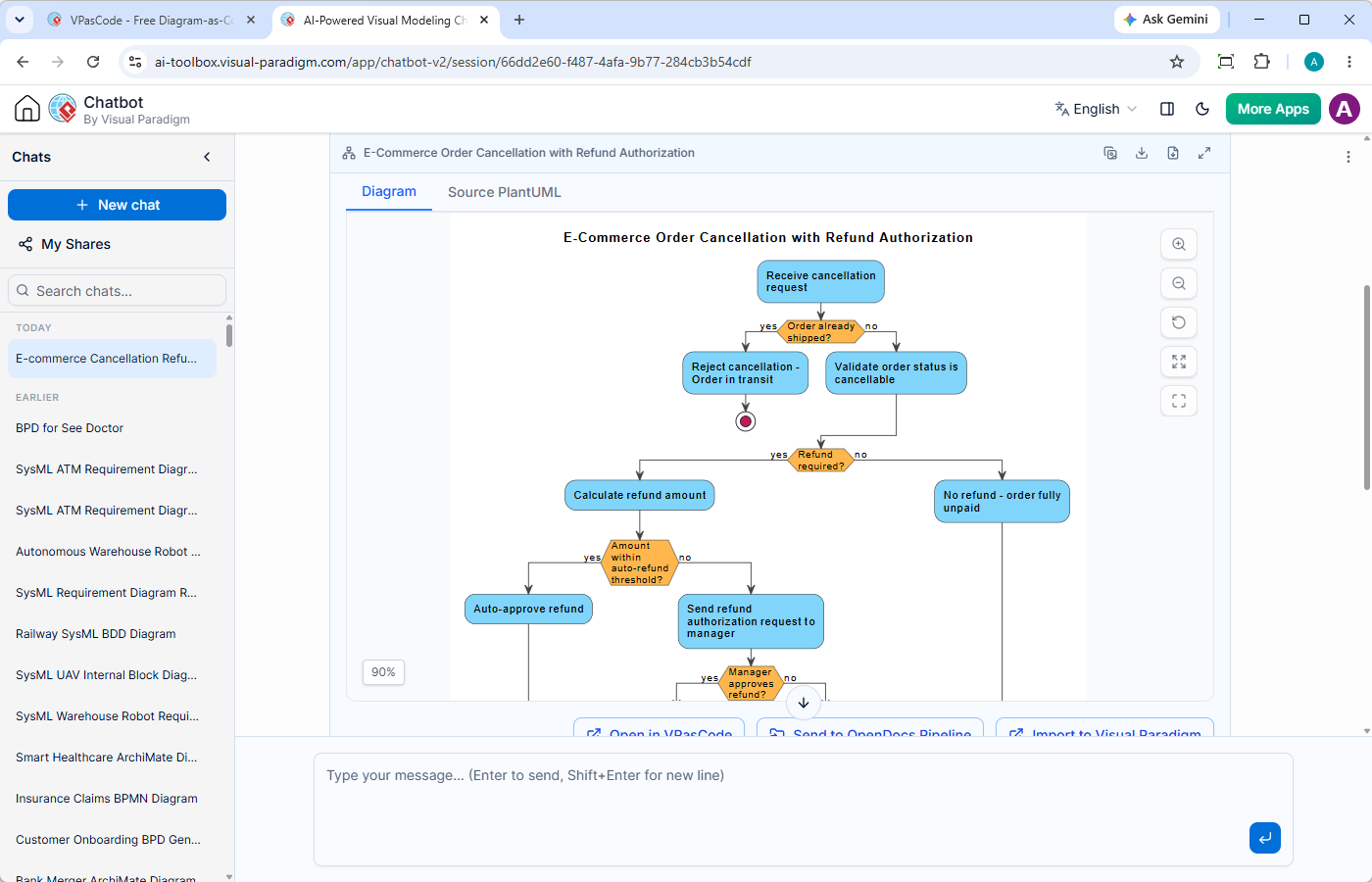

路径 2：使用 Visual Paradigm AI 绘图聊天机器人

或者，您可以通过我们专门的聊天机器人集成来生成您的模型：

定义您的目标：在Visual Paradigm AI 绘图聊天机器人.
生成脚本：AI 聊天机器人将分析逻辑并立即生成有效的 PlantUML 图表代码。
在 VPasCode 中打开：将生成的图表传输到 VPasCodePlantUML 工具以实现即时可视化和微调。

使用 Visual Paradigm VPasCode 优化和编辑图表

一旦您生成或手动编写了 PlantUML 脚本，就需要一个高性能的工作空间来测试、预览和自定义您的可视化效果。这正是Visual Paradigm VPasCode (vpascode.com) 提供无缝的编辑器环境。

使用应用内原生 AI 或 AI 聊天机器人生成您的图表。
在 VPasCode 的“图表即代码”工具中审查和优化模型。
微调后导出为图像，或与他人共享。

VPasCode 用于“图表即代码”工作流的关键功能

自动格式检测：将原始脚本粘贴到编辑器中，VPasCode 会自动识别 PlantUML、Mermaid 或 Graphviz，无需您从下拉菜单中选择。
实时实时预览：代码窗格中的更改会立即反映在渲染窗口中，使布局调整快速且交互性强。
AI 代码错误修复与修改：如果您引入了语法错误或希望调整流程图，请使用 VPasCode 的智能 AI 诊断和修改工具。（注：高级 AI 图表生成、修改和错误修复功能可在 Visual Paradigm Online 高级版 / Visual Paradigm Desktop 专业版+ 中使用。）
原生翻译：需要向国际团队展示您的架构吗？直接在平台内将文本和标签翻译成多种语言。
高分辨率矢量导出：将完成的图表下载为可扩展的 SVG 文件（用于 OpenDocs 等文档平台），或下载为高分辨率 PNG 图像（用于演示）。
