How to Write a PlantUML Flowchart: Complete Step-by-Step Guide

當軟體工程師、系統架構師和技術撰寫人員需要規劃流程時，基於文字的圖形化通常是最快速且最易維護的解決方案。在這些工具中，PlantUML脫穎而出，成為業界的首選。

然而，初學者經常會立即遇到一個障礙：PlantUML 原生並不支援專門的「流程圖」圖形類型。

好消息？您可以輕鬆建立一個乾淨、功能完整的PlantUML 流程圖，只需使用 PlantUML 的活動圖語法即可。

在本指南中，您將學習 PlantUML 如何處理流程圖、如何逐步撰寫核心語法，以及如何利用現代工具（如VPasCode（現已內建原生應用程式內 AI 生成功能）以及Visual Paradigm AI 圖形化聊天機器人。欲了解這些新功能的完整細節，請參閱我們的VPasCode 重大更新：即時使用 AI 生成與修改圖形.

理解 PlantUML 中的流程圖

為何 PlantUML 使用活動圖來繪製流程圖

在 UML（統一建模語言）標準中，流程圖與活動圖具有相同的基本目的：視覺化順序邏輯、決策點與條件執行路徑。

PlantUML 並未維護兩種冗餘的語法格式，而是利用其現代的活動圖（新語法）引擎，作為功能完整的PlantUML 流程圖建構器。它提供乾淨、易讀的程式碼，可直接渲染為結構化的視覺流程。

建立您的第一個 PlantUML 流程圖腳本

撰寫一個PlantUML 流程圖僅需幾個核心標記元素。每個圖形均以@startuml 並以 @enduml.

基本語法概述

開始與結束： start 與 stop 標示執行的邊界。
處理步驟： 以冒號包圍並以分號結尾，例如 :Perform Action;.
決策節點： 使用 if (...) then (...) else (...) endif 結構。

逐步程式碼範例：使用者登入邏輯

以下是撰寫標準決策型 PlantUML 流程圖:

PlantUML 在 VPasCode 中編輯 PlantUML

PlantUML Edit PlantUML in VPasCode


@startuml
start
:使用者輸入登入憑證;

if (憑證是否有效？) then (是)
    :驗證使用者會話;
    :重新導向至使用者主控台;
    :顯示歡迎通知;
else (否)
    :顯示錯誤訊息;
    :增加登入失敗計數器;
    if (失敗次數 > 3？) then (是)
        :暫時鎖定帳號;
    else (否)
        :提示使用者重試;
    endif
endif

stop
@enduml

Edit PlantUML in VPasCode

在 VPasCode 中編輯 PlantUML

視覺化決策分支與迴圈

由於語法讀起來像標準偽程式碼，嵌套決策或建立重複迴圈仍保持清晰易讀。您只需在 then 或 else.

利用 AI 加速圖表建立

雖然手動撰寫 DSL 程式碼對於小型流程相當簡單，但複雜的系統架構可能需要數十個決策路徑。您可以利用 AI 將自然語言描述直接轉換為標準的 PlantUML 程式碼，從而大幅減少設定時間。您可以透過以下兩種靈活的途徑達成此目標：

路徑 1：VPasCode 內建的應用程式原生 AI 產生功能

隨著近期的功能增強，VPasCode 已在應用程式介面中內建 AI 功能。

開啟VPasCode 編輯器.
點擊AI 產生按鈕位於頂部工具列。
輸入自然語言提示，例如：「為電子商務訂單取消流程產生 PlantUML 流程圖」.
VPasCode 將原生產生程式碼，並立即在您的螢幕上渲染圖表。

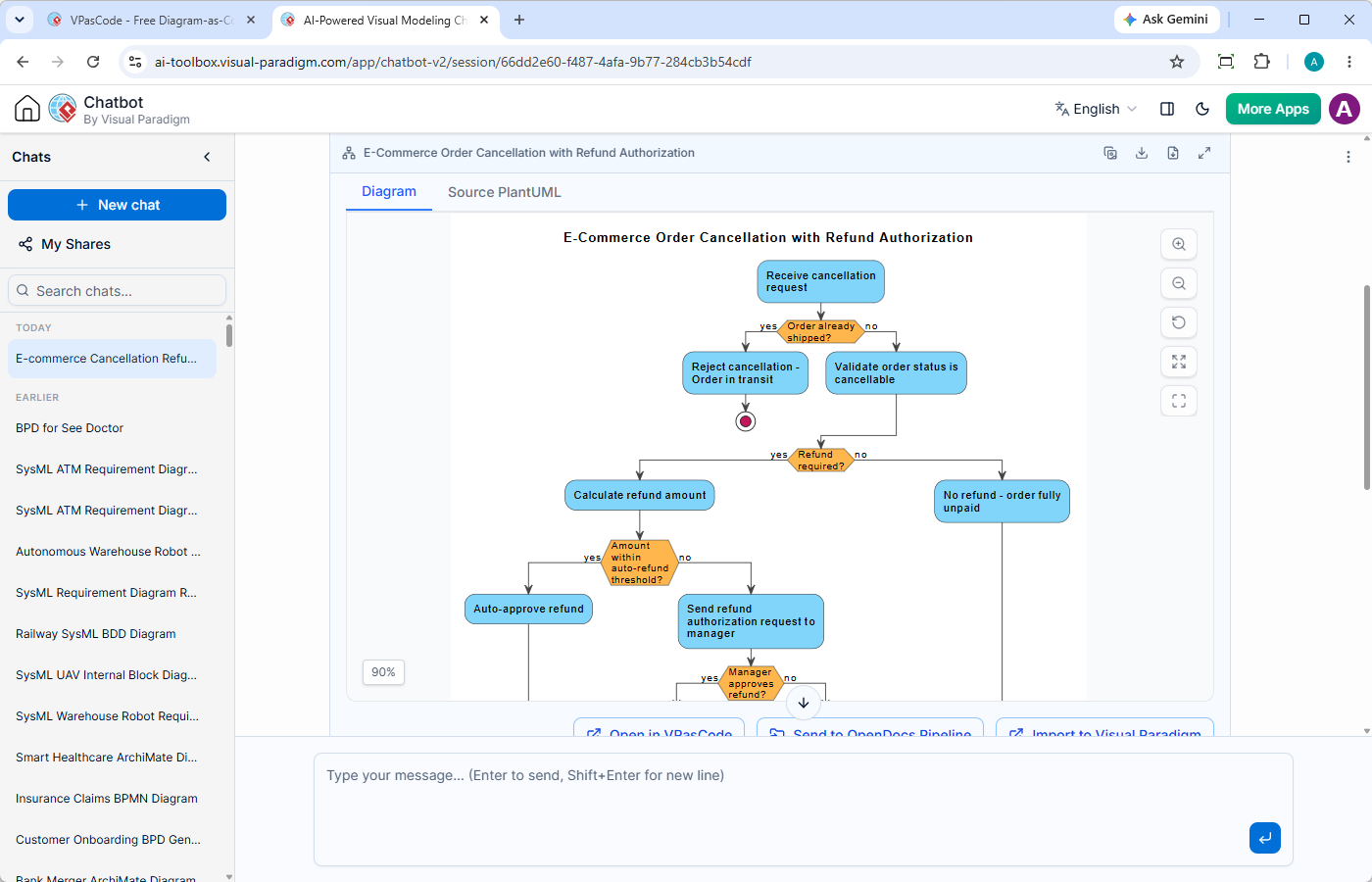

路徑 2：使用 Visual Paradigm AI 圖表繪製聊天機器人

或者，您可以透過我們專用的聊天機器人整合功能來產生您的模型：

定義您的目標：在以下位置以簡單的英文描述您的流程：Visual Paradigm AI 圖表繪製聊天機器人.
產生腳本：AI 聊天機器人將分析邏輯，並立即產生有效的 PlantUML 圖表程式碼。
在 VPasCode 中開啟：將產生的圖表轉移到 VPasCodePlantUML 工具以立即進行視覺化呈現與微調。

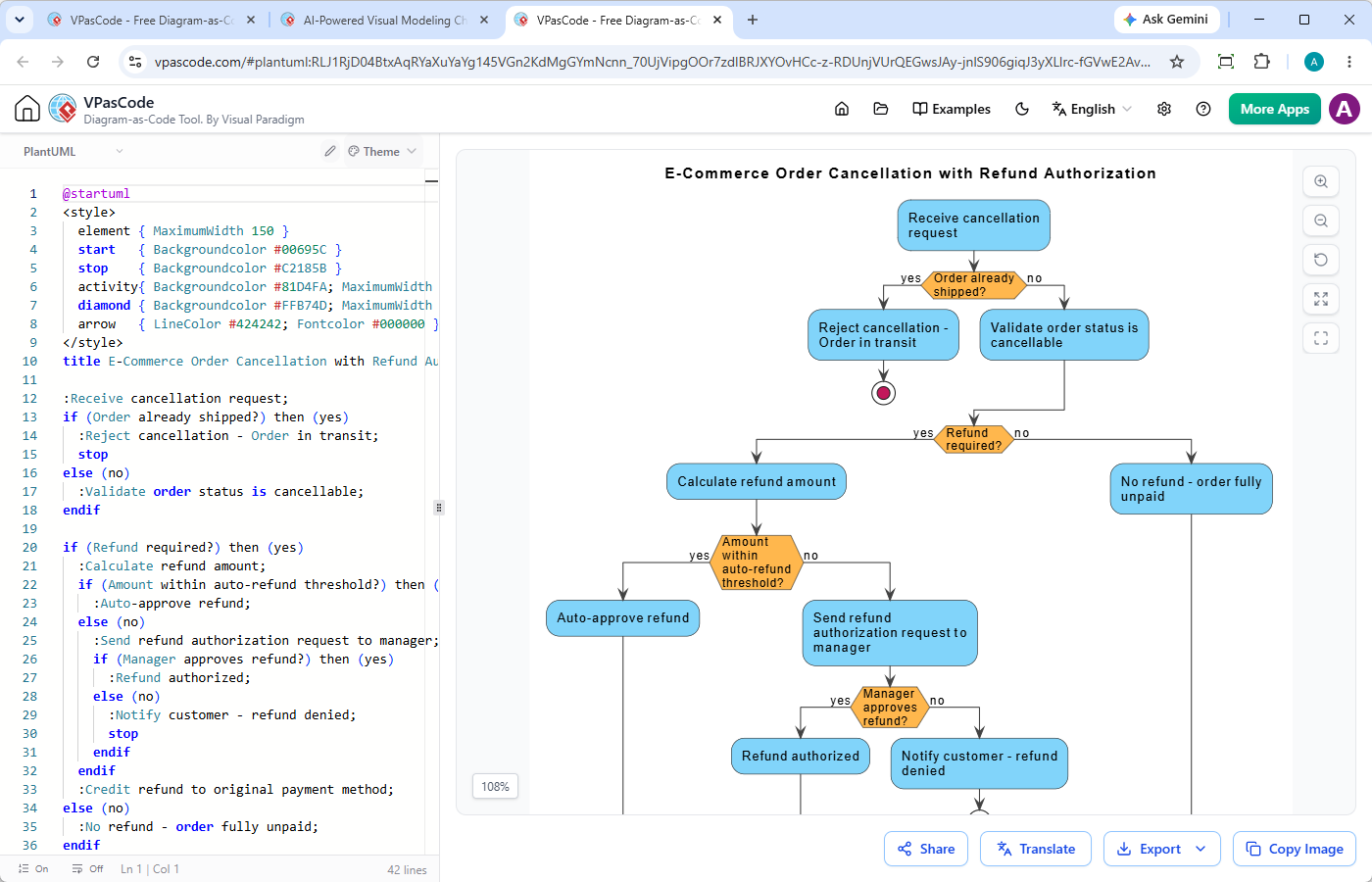

使用 Visual Paradigm VPasCode 精修與編輯圖表

一旦您已產生或手動編寫了 PlantUML 腳本，您就需要一個高效能工作區來測試、預覽並自訂您的視覺效果。這正是Visual Paradigm VPasCode (vpascode.com) 提供無縫的編輯器環境。

使用內建的應用程式 AI 或 AI 聊天機器人來建立您的圖表。
在 VPasCode 的圖表即程式碼工具中檢視並精進模型。
微調並匯出為影像，或與他人分享。

圖表即程式碼工作流程的關鍵 VPasCode 功能

自動格式偵測：將原始腳本貼上至編輯器，VPasCode 會自動識別 PlantUML、Mermaid 或 Graphviz，無需您從下拉選單中選擇。
即時即時預覽：程式碼面板中的變更會立即反映在渲染視窗中，使版面調整快速且具互動性。
AI 程式碼錯誤修復與修改：如果您引入了語法錯誤或希望調整您的流程圖，請利用 VPasCode 的智慧 AI 診斷與修改工具。(註：進階 AI 圖表建立、修改與錯誤修復功能僅適用於 Visual Paradigm Online 豪華版 / Visual Paradigm Desktop 專業版+)。
原生翻譯：需要向國際團隊展示您的架構嗎？直接在平台內將文字與標籤翻譯為多種語言。
高解析度向量匯出：將完成的圖表匯出為可縮放的 SVG 檔案（適用於 OpenDocs 等文件平台），或匯出為高解析度 PNG 影像（適用於簡報）。
