How to Write a PlantUML Flowchart: Complete Step-by-Step Guide

Gdy inżynierowie oprogramowania, architekci systemów i pisarze techniczni muszą mapować procesy, diagramowanie oparte na tekście jest często najszybszym i najbardziej utrzymanym rozwiązaniem. Spośród tych narzędzi,PlantUML wyróżnia się jako ulubione narzędzie w branży.

Jednak początkujący często natykają się na natychmiastową przeszkodę:PlantUML nie obsługuje natywnie dedykowanego typu diagramu „przepływowy”.”

Dobra wiadomość? Możesz łatwo stworzyć czysty, funkcjonalnydiagramu przepływu PlantUMLkorzystając z składniDiagram Aktywności PlantUML.

W tym przewodniku dowiesz się, jak PlantUML obsługuje diagramy przepływu, jak krok po kroku pisać podstawową składnię oraz jak przyspieszyć swój przepływ pracy, używając nowoczesnych narzędzi, takich jakVPasCode(który teraz posiada natywną generację AI w aplikacji) orazCzatbota do diagramowania AI Visual Paradigm. Aby uzyskać pełne szczegóły dotyczące tych nowych funkcji, sprawdź naszWielka aktualizacja VPasCode: Generuj i modyfikuj diagramy natychmiastowo z pomocą AI.

Zrozumienie diagramów przepływu w PlantUML

Dlaczego PlantUML używa diagramów aktywności do diagramów przepływu

W standardach UML (Zjednoczonego Języka Modelowania) diagramy przepływu i diagramy aktywności mają ten sam fundamentalny cel: wizualizację sekwencyjnej logiki, punktów decyzyjnych oraz ścieżek wykonania warunkowego.

Zamiast utrzymywać dwa redundujące formaty składni, PlantUML wykorzystuje swój nowoczesnyDiagram Aktywności (Nowa Składnia)silnik, aby służyć jako pełnoprawnydiagramu przepływu PlantUML budowniczy. Oferuje czysty, czytelny kod, który renderuje się bezpośrednio w strukturalne przepływy wizualne.

Tworzenie pierwszego skryptu diagramu przepływu PlantUML

Pisaniediagramu przepływu PlantUMLwymaga tylko kilku podstawowych elementów znaczników. Każdy diagram zaczyna się od@startuml i kończy się na @enduml.

Podstawowy przegląd składni

Start i Stop: start i stopoznaczają granice wykonywania.
Kroki procesu: Zamknięte dwukropkami i zakońione średnikiem, np. :Wykonaj Akcję;.
Węzły decyzyjne: Pisane przy użyciu if (...) then (...) else (...) endif struktur.

Przykład kodu krok po kroku: Logika logowania użytkownika

Oto jak możesz napisać standardowy schemat blokowy oparty na decyzjach PlantUML:

PlantUML Edytuj PlantUML w VPasCode

PlantUML Edit PlantUML in VPasCode


@startuml
start
:Użytkownik wprowadza dane logowania;

if (Dane logowania są poprawne?) then (tak)
    :Zautoryzuj sesję użytkownika;
    :Przekieruj do pulpitu użytkownika;
    :Wyświetl powitalne powiadomienie;
else (nie)
    :Wyświetl komunikat błędu;
    :Zwiększ licznik nieudanych prób logowania;
    if (Liczba nieudanych prób > 3?) then (tak)
        :Tymczasowo zablokuj konto;
    else (nie)
        :Poproś użytkownika o ponowną próbę;
    endif
endif

stop
@enduml

Edit PlantUML in VPasCode

Edytuj PlantUML w VPasCode

Wizualizowanie gałęzi decyzyjnych i pętli

Ponieważ składnia czyta się jak standardowy pseudokod, zagnieżdżanie decyzji lub tworzenie pętli powtarzania pozostaje czyste i czytelne. Możesz dodawać jawne etykiety do strzałek kierunkowych, po prostu przekazując tekst parametru w nawiasach po then lub w przeciwnym razie.

Przyspieszanie tworzenia diagramów przy użyciu AI

Choć ręczne pisanie kodu DSL jest proste dla małych procesów, złożone architektury systemów mogą wymagać dziesiątek ścieżek decyzyjnych. Możesz znacząco skrócić czas konfiguracji, wykorzystując AI do bezpośredniego przekształcania opisów w języku naturalnym na standardowy kod PlantUML. Można to osiąnąć na dwa elastyczne sposoby:

Ścieżka 1: Natywne generowanie AI wewnątrz aplikacji w VPasCode

Dzięki niedawnym ulepszeniom VPasCode oferuje wbudowane możliwości AI bezpośrednio w interfejsie aplikacji.

Otwórzedytor VPasCode.
KliknijGeneruj przy użyciu AIprzycisk na górnym pasku narzędzi.
Wpisz polecenie w języku naturalnym — na przykład“Wygeneruj schemat blokowy w PlantUML dla procesu anulowania zamówienia w e-commerce”.
VPasCode natywnie wygeneruje kod i natychmiast wyświetli diagram na Twoim ekranie.

Ścieżka 2: Wykorzystanie czatu AI do tworzenia diagramów Visual Paradigm

Alternatywnie możesz generować swoje modele poprzez naszą specjalistyczną integrację z czatem:

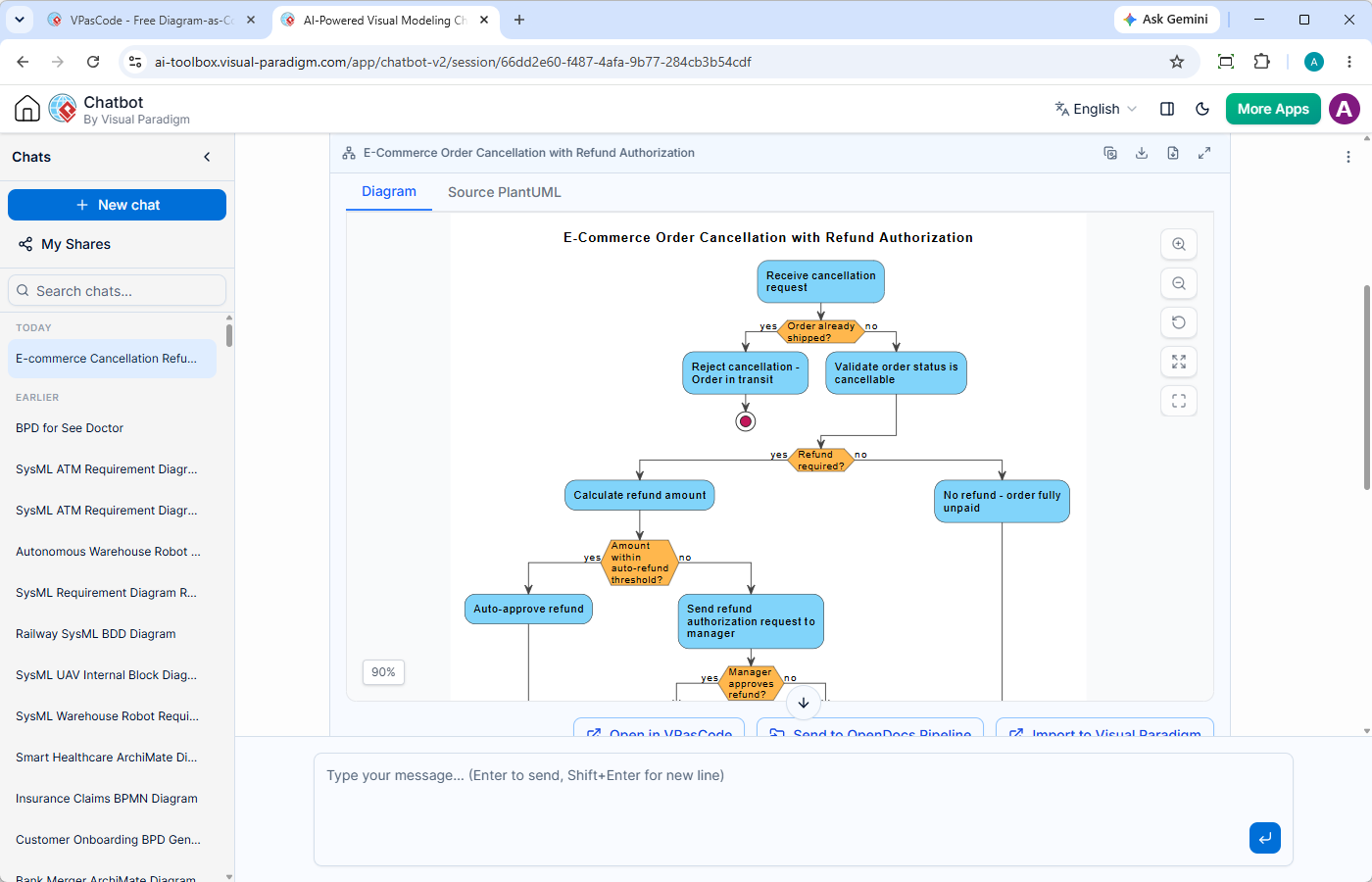

Określ swój cel:Opisz swój proces prostym językiem angielskim wewnątrzczatu AI do tworzenia diagramów Visual Paradigm.
Wygeneruj skrypt:Czatbot AI analizuje logikę i natychmiast generuje poprawny kod diagramu PlantUML.
Otwórz w VPasCode:Przenieś wygenerowany diagram do VPasCodeNarzędzia PlantUMLw celu natychmiastowej wizualizacji i drobnych poprawek.

Dopracowywanie i edycja diagramów za pomocą Visual Paradigm VPasCode

Po wygenerowaniu lub ręcznym napisaniu skryptu PlantUML potrzebujesz środowiska o wysokiej wydajności do testowania, podglądu i dostosowywania swoich wizualizacji. To właśnie tutajVisual Paradigm VPasCode (vpascode.com) zapewnia bezproblemowe środowisko edytora.

Generuj swój diagram, korzystając z natywnej sztucznej inteligencji w aplikacji lub czatu AI.

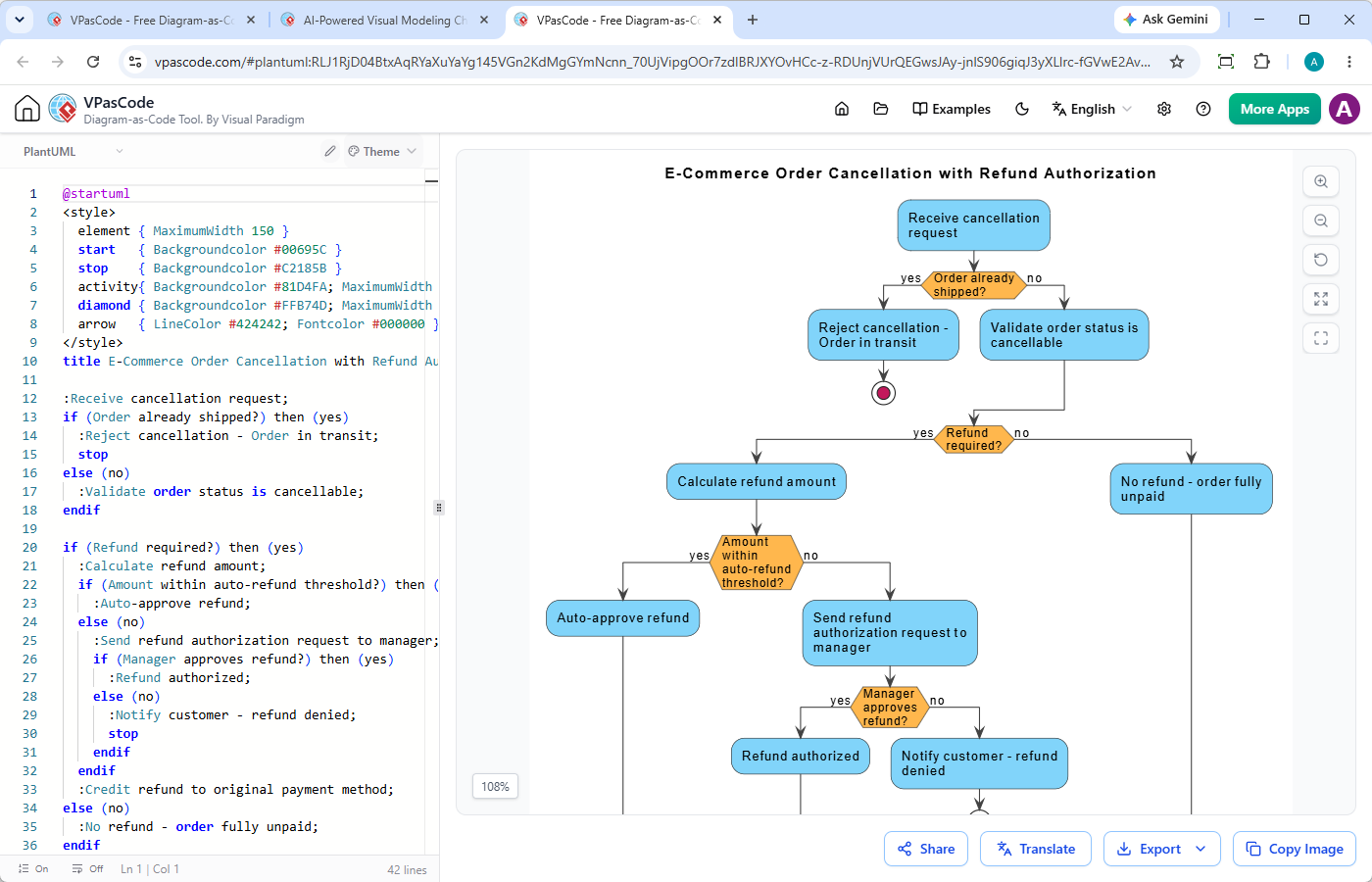

Przejrzyj i dopracuj model w narzędziu VPasCode diagram-as-code.
Dostosuj i wyeksportuj jako obraz lub udostępnij innym.

Kluczowe funkcje VPasCode dla przepływów pracy diagram-as-code

Automatyczne wykrywanie formatu:Wklej surowy skrypt do edytora, a VPasCode automatycznie wykryje PlantUML, Mermaid lub Graphviz, bez konieczności wybierania z listy rozwijanej.
Podgląd na żywo w czasie rzeczywistym:Zmiany wprowadzone w oknie kodu odzwierciedlają się natychmiast w oknie renderowania, co sprawia, że dostosowywanie układu jest szybkie i interaktywne.
Naprawianie błędów w kodzie i modyfikacje przy użyciu AI:Jeśli wprowadzisz błąd składni lub chcesz dostosować swój schemat blokowy, skorzystaj z inteligentnych narzędzi diagnostycznych i modyfikacyjnych AI w VPasCode.(Uwaga: Zaawansowane funkcje generowania diagramów, modyfikacji i naprawiania błędów przy użyciu AI są dostępne w wersji Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).
Tłumaczenie natywne:Musisz zaprezentować swoją architekturę międzynarodowemu zespołowi? Przetłumacz teksty i etykiety na wiele języków bezpośrednio wewnątrz platformy.
Eksport wektorowy wysokiej rozdzielczości:Pobierz gotowe diagramy jako skalowalne pliki SVG dla platform dokumentacyjnych, takich jak OpenDocs, lub jako obrazy PNG wysokiej rozdzielczości do prezentacji.

Najczęściej zadawane pytania (FAQ)

Czy mogę tworzyć standardowe schematy blokowe bezpośrednio w PlantUML?

Chociaż PlantUML nie posiada dedykowanego słowa kluczowego „schemat blokowy”, jego Diagram aktywnościskładnia spełnia wszystkie wymagania dotyczące schematów blokowych, czyniąc ją standardową metodą renderowania schematu blokowego PlantUML.

Jaki jest najlepszy onlineowy edytor PlantUML?

Visual Paradigm VPasCode (vpascode.com) oferuje potężny, oparty na przeglądarce edytor z automatycznym wykrywaniem języka, podglądem w czasie rzeczywistym, narzędziami wspieranymi przez AI oraz eksportem wektorowym SVG.

Podsumowanie

Tworzenie wykresu przepływu PlantUMLjest proste, gdy wykorzystasz składnię diagramów aktywności. Łącząc generowanie przy użyciu AI na podstawie poleceń – zarówno natywnie w VPasCode, jak i przez czatbot AI – z potężnym edytowaniem diagramów jako kodu, możesz w kilka minut przejść od krótkiego pomysłu tekstowego do dopracowanego, profesjonalnego diagramu wektorowego.
