Nie, diagramy UML (Zstandaryzowanego Języka Modelowania) nie są przeznaczone wyłącznie dla programowania obiektowego (OOP).Chociaż UML został pierwotnie zaprojektowany z myślą o zasadach programowania obiektowego, ewoluował w wszechstronny standard wizualizacji systemów w ramach współczesnych paradygmatów oprogramowania, w tym programowania funkcyjnego, projektowania baz danych relacyjnych, mikroserwisów i infrastruktury DevOps. Zrozumienie, jak używać UML poza tradycyjnym OOP, pozwala zespołom deweloperskim na efektywne dokumentowanie złożonych architektur oprogramowania, wykorzystując nowoczesne praktyki, takie jakDiagram jako kod.

Błędne przekonanie: Dlaczego UML jest ściśle kojarzone z OOP

Przekonanie, że UML jest przeznaczone wyłącznie dla OOP, wynika z jego historii. Utworzone w połowie lat 90. przez Grady’ego Boocha, Ivara Jacobsona i Jamesa Rumbaucha („Trzech Amigosów”), UML zjednoczyło kilka metod modelowania obiektowego. W rezultacie podstawowe struktury wizualne UML, takie jak diagramy klas i strzałki dziedziczenia, odzwierciedlają kluczowe konstrukcje OOP, takie jak klasy, interfejsy i polimorfizm.

Jednak ograniczanie UML wyłącznie do OOP ignoruje ponad połowę specyfikacji UML. UML 2.5 definiuje 14 odrębnych typów diagramów sklasyfikowanych w dwie główne grupy:

Diagramy strukturalne:Reprezentują statyczne aspekty systemu (np. diagramy klas, komponentów, wdrożeń i pakietów).
Diagramy behawioralne:Reprezentują dynamiczne interakcje i zmiany stanu (np. diagramy sekwencji, aktywności, maszyn stanów i przypadków użycia).

Chociaż diagramy strukturalne, takie jak diagramy klas, ściśle odpowiadają kodowi OOP, diagramy behawioralne opisują logikę przepływu pracy, komunikację sieciową i kolejność wykonywania – koncepcje wspólne dlawszystkichparadygmatów oprogramowania.

Poza OOP: Jak paradygmaty nieobjektowe wykorzystują UML

Inżynierowie rutynowo stosują UML do rozwiązywania problemów z wizualną dokumentacją w ramach nieobjektowych frameworków i nowoczesnych stosów technologicznych.

1. Programowanie funkcyjne i proceduralne

Programowanie funkcyjne kładzie nacisk na niezmienne dane i czyste potoki funkcji, a nie na obiekty. Możesz łatwo odwzorować te systemy, używając specyficznych diagramów behawioralnych UML:

Diagramy aktywności:Modelują przepływ danych przez czyste funkcje, warunki rozgałęzienia i strumienie przetwarzania równoległego.
Diagramy sekwencji:Ilustrują stosy wywołań funkcji, asynchroniczną wymianę wiadomości i kolejność wykonywania zdarzeń, bez zakładania istnienia podstawowych instancji obiektów.

2. Projektowanie baz danych i modelowanie relacji encji

Bazy danych relacyjnych opierają się na algebrze relacyjnej, a nie na dziedziczeniu obiektów. Mimo to notacja klas i obiektów UML działa bezproblemowo w architekturze schematu:

Element UML	Odpowiednik w bazie danych	Aplikacja
Klasa	Tabela w bazie danych	Określa strukturę schematu
Atrybut	Kolumna / Pole	Określa typy danych i ograniczenia
Asocjacja	Relacja klucza obcego	Mapuje połączenia tabel 1:1, 1:N oraz N:M

3. Mikroserwisy, DevOps i architektura systemu

Współczesne architektury mikroserwisów łączą wiele języków — Go, Rust, Node.js i Python — w systemy rozproszone. Diagramy UML na poziomie systemu całkowicie abstrahują szczegóły kodu:

Diagramy komponentów:Określają bramy API, kolejki wiadomości (Kafka, RabbitMQ) oraz granice mikroserwisów.
Diagramy wdrożenia:Mapują zasoby chmurowe, kontenery Docker, węzły Kubernetes oraz potoki CI/CD.

Nowoczesne UML: Przejście od ręcznego rysowania do diagramów jako kodu

Tradycyjne narzędzia do rysowania metodą przeciągnij i upuść często powodują opóźnienia w dokumentacji — diagramy szybko stają się przestarzałe w miarę ewolucji baz kodu. Współczesne zespoły inżynieryjne rozwiązują ten problem, przyjmującDiagram jako kodi pisząc skrypty w formacie tekstowym, które renderują się do dynamicznych diagramów i są przechowywane bezpośrednio w repozytoriach kontroli wersji.

1. Deklaracyjne tworzenie diagramów z użyciem PlantUML, Mermaid i D2

Korzystając z języków specyficznych dla domeny (DSL), takich jak PlantUML, Mermaid lub D2, programiści mogą deklarować relacje za pomocą prostego składni:

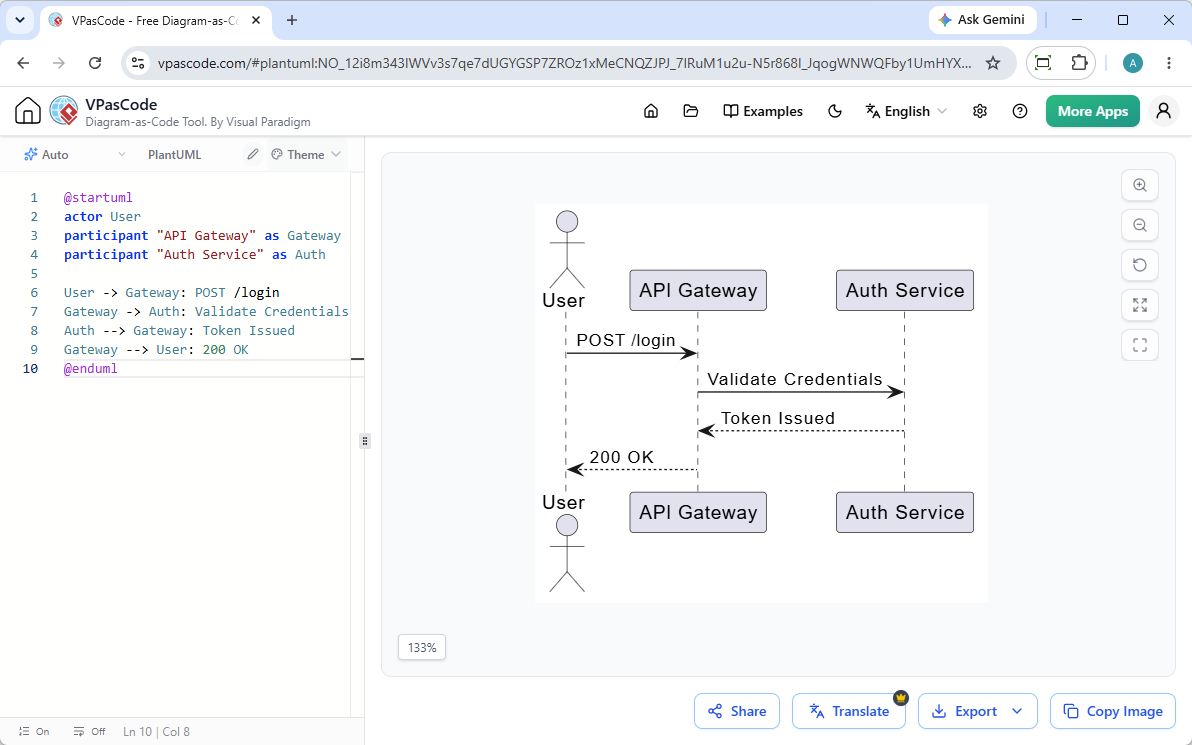

PlantUML Edytuj PlantUML w VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
aktor User
uczestnik "API Gateway" jako Gateway
uczestnik "Auth Service" jako Auth

User -> Gateway: POST /login
Gateway -> Auth: Validate Credentials
Auth --> Gateway: Token Issued
Gateway --> User: 200 OK
@enduml

Edit PlantUML in VPasCode

Edytuj PlantUML w VPasCode

To podejście oparte na tekście pozwala na przeglądanie dokumentacji wizualnej jako kodu, śledzenie wersji oraz edycję tak szybko, jak samego kodu.

2. Uproszczenie wizualizacji wieloparadygmatowych dzięki VPasCode

Pracując w różnych paradygmatach, zarządzanie wieloma lokalnymi kompilatorami i konfiguracją składni może wprowadzać trudności.Visual Paradigm VPasCodeusuwa tę barierę, zapewniając zintegrowany online edytor Diagram jako kod oraz renderowanie w czasie rzeczywistym.

Niezależnie od tego, czy tworzysz diagramy sekwencji PlantUML dla mikroserwisów, diagramy przepływu Mermaid dla potoków funkcjonalnych, czy wykresy Graphviz dla schematów baz danych, VPasCode oferuje potężne funkcje od razu:

Automatyczne wykrywanie formatu:Wklej surowy kod PlantUML, Mermaid, D2 lub Graphviz — VPasCode automatycznie identyfikuje język i renderuje go natychmiast.
Naprawianie kodu wspierane przez AI:Błędy składni są rozwiązywane natychmiast za pomocą funkcji“Napraw przez AI”, która zawiera porównania kodu obok siebie, aby pomóc Ci szybciej przyswoić składnię.
Tłumaczenie natywne:Tłumacz etykiety diagramów natychmiast na wiele języków bezpośrednio w edytorze.
Eksport i udostępnianie wektorowe:Eksportuj czyste pliki SVG/PNG lub udostępniaj dynamiczne adresy URL i kody QR bezpośrednio zespołowi.

Praktyczny przewodnik: Wybór odpowiednich diagramów UML dla projektów nieobiektowych

Aby uniknąć nadmiernego inżynieryjnego komplikowania dokumentacji wizualnej, wybierz typy diagramów w oparciu o główne wyzwanie projektowe:

Jeśli musisz odwzorować logikę biznesową lub przepływy pracy:UżyjDiagramów aktywnościlubDiagramów przepływu Mermaid.
Jeśli musisz szczegółowo opisać punkty końcowe API lub zdarzenia asynchroniczne:UżyjDiagramów sekwencji.
Jeśli musisz zamodelować wdrożenia systemu lub infrastrukturę chmurową:UżyjDiagramów wdrożenialubDiagramów architektury C4.
Jeśli musisz zaplanować schematy relacyjne:UżyjDiagramów ER UML lub Diagramy klas PlantUML dostosowane do tabel.

Najczęściej zadawane pytania (FAQ)

Czy mogę używać diagramów UML dla języków programowania funkcyjnego, takich jak Haskell czy Erlang?

Tak. Zachowawcze diagramy UML (takie jak diagramy sekwencji i aktywności) modelują przepływ wykonywania, zmiany stanu i obsługę zdarzeń niezależnie od tego, czy podstawowy kod używa klas, czy czystych funkcji.

Jaka jest różnica między diagramami UML a diagramami ER w modelowaniu baz danych?

Diagramy ER (Encja-Zależność) specyficznie modelują encje i relacje bazodanowe. Diagramy klas UML oferują szerszy składnię, która może modelować tabele bazodanowe, jednocześnie płynnie rozszerzając się na logikę aplikacji i kontrakty API.

Jaki jest najszybszy sposób renderowania diagramów UML z kodu tekstowego?

Możesz użyć darmowego edytora online bez konieczności konfiguracji, takiego jak VPasCode. Automatycznie wykrywa formaty kodu PlantUML, Mermaid i D2 oraz natychmiast renderuje obrazy SVG/PNG w Twojej przeglądarce.

Wypróbuj VPasCode już teraz na: https://www.vpascode.com/editor/
